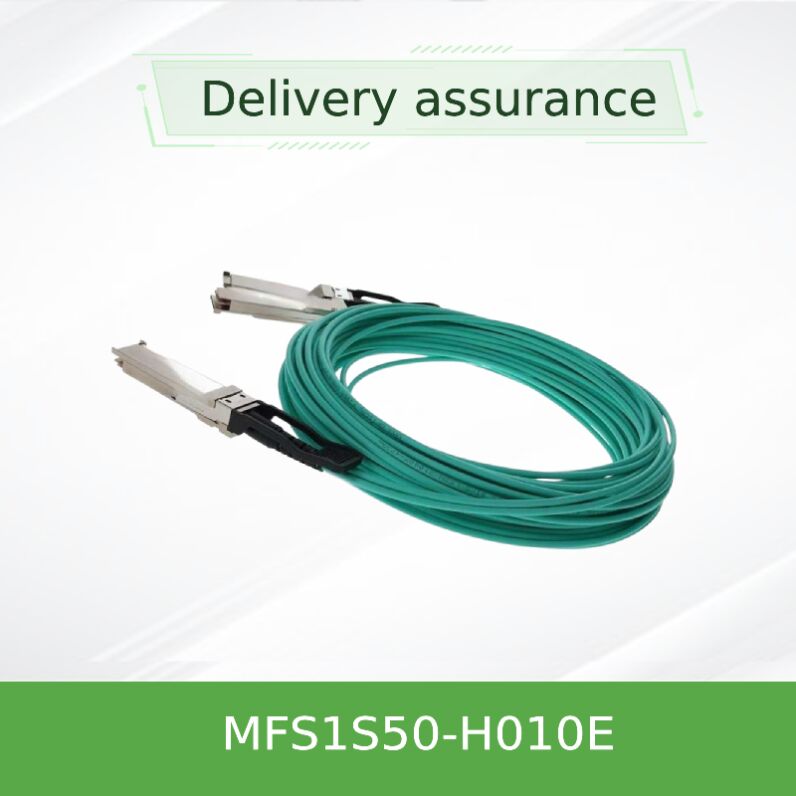

Cabo Divisor AOC NVIDIA MFS1S50-H010E 200G para 2x100G QSFP56 de Baixa Latência

O NVIDIA® MFS1S50-H010E é um cabo splitter óptico ativo (AOC) de alto desempenho que permite conectividade de 200Gb/s a 2x100Gb/s em data centers modernos.Projetado para ambientes de baixo custo mas exigentes, este AOC baseado em QSFP56 VCSEL fornece uma interface perfeita entre uma porta de comutação de 200Gb/s e dois servidores ou nós de computação separados de 100Gb/s. Compatível com as normas SFF-8665 e SFF-8679,A série MFS1S50 oferece uma robusta integridade do sinalO comprimento de 10 metros (H010E) é ideal para conexões top-of-rack (ToR) para servidores, simplificando o cablagem mantendo alta largura de banda.

Cada cabo divisor integra EEPROM em ambas as extremidades do QSFP56 para monitoramento de produto em tempo real e relatórios de status, totalmente compatíveis com os switches NVIDIA InfiniBand e Ethernet.Com testes de produção rigorosos e o design de qualidade exclusivo da NVIDIA, este AOC garante a confiabilidade do plug-and-play e o ciclo de vida prolongado nas implantações de clusters empresariais, HPC e IA.

O MFS1S50-H010E utiliza conjuntos de laser de emissão de superfície de cavidade vertical (VCSEL) e fotodiodos PIN de alta sensibilidade em quatro pares de fibras multimodo.todas as quatro faixas operam a 50Gb/s PAM4 (53.125GBd) para alcançar uma largura de banda agregada de 200Gb/s; o breakout termina cada vez com duas faixas a 100Gb/s (50Gb/s PAM4 por faixa).Este projeto óptico ativo elimina a degradação do sinal de cobre e estende o alcance até 50 metros, mantendo taxas de erro de bits abaixo de 1e-12.

O cabo possui sinais de controle compatíveis com a SFF-8636, incluindo seleção de módulo, modo de baixa potência e linha de interrupção.Monitorização de diagnóstico digital em chip (DDM) fornece informações em tempo real sobre a saúde do linkAlém disso, o transceptor suporta seleção de taxa para taxas de linha flexíveis: 10.3125G NRZ, 25.78125G NRZ e 26.5625G PAM4 para acomodar a compatibilidade com versões anteriores, quando necessário.

• Mudança top-of-rack (ToR) para conectividade de servidor duplo em tecidos HDR de 200GbE ou InfiniBand.
• Clusters de computação de alto desempenho (HPC) que requerem baixa latência e cablagem de alta densidade.
• Infraestrutura de treinamento de IA/ML com uplinks 200G para servidores de GPU (por exemplo, switches NVIDIA Quantum ou Spectrum).
• Arquiteturas de base de centro de dados onde a eficiência dos portos e a gestão simplificada dos cabos são críticas.
• Agregação do núcleo empresarial reduzindo a contagem de transceptores enquanto aumenta a largura de banda por unidade de rack.

Projetado para switches NVIDIA Quantum InfiniBand (por exemplo, QM8700, QM9700 série) e switches NVIDIA Spectrum Ethernet.O MFS1S50-H010E também interage com qualquer porta QSFP56 padrão com suporte a 200GbE ou InfiniBand HDR/NDR-compatívelA EEPROM do AOC fornece uma identificação única do produto, tornando-o totalmente gerenciado pelas plataformas de rede da NVIDIA.o cabo cumpre o QSFP56 MSA (SFF-8665) e a interface elétrica segue o SFF-8679Sempre confirme a configuração da porta do host para suporte de fuga.

Para comprimentos personalizados ou exigências em granel, por favor entre em contato com a nossa equipa de vendas.desempenho elétrico e óptico idêntico à série H0xxV padrão.

• Garantia de autenticidade do produto:100% de cabos NVIDIA autênticos, totalmente rastreáveis e garantidos pela qualidade do fabricante.
• Conhecimentos técnicos:Os nossos engenheiros fornecem validação de compatibilidade pré-venda e suporte pós-venda.
• Logística Global:Envio rápido em todo o mundo com uma embalagem antiestática adequada e proteção ESD.
• Preços competitivos e descontos de volume:Ideal para a construção de centros de dados e projetos de atualização de infraestrutura.
• Opções de garantia estendida:Garantia padrão de 1 ano com cobertura estendida disponível mediante pedido.

Hong Kong Starsurge Group fornece serviço de ponta a ponta: consultoria de especificações técnicas, assistência em testes de interoperabilidade e suporte RMA.Orientação de instalaçãoTodos os cabos são inspecionados visualmente antes do envio para garantir conectores ópticos limpos e rotulagem adequada.Oferecemos serviços de substituição no local em regiões selecionadasContacte o seu gestor de conta para opções SLA.

• Confirme se o seu switch e as portas NIC suportam o modo de interrupção (200G → 2x100G).
• Verifique as restrições de comprimento de cabo e raio de curvatura exigidas no layout do rack.
• Assegure-se de que ambos os sistemas anfitriões nas extremidades 100G tenham gaiolas QSFP56 com fluxo de ar e orçamento de energia adequados.
• Verifique se o seu ambiente exige certificações regulamentares adicionais (por exemplo, China RoHS).
• Considere a possibilidade de encomendar unidades sobressalentes para uma simetria de ligação idêntica em clusters de alta disponibilidade.

• Sensível a descargas eletrostáticas (ESD): Utilize pulseiras em terra e postos de trabalho seguros contra ESD durante a instalação.
• Não exceder a tensão de alimentação máxima absoluta (3,6 V) ou a tensão de entrada de dados para evitar danos irreversíveis.
• Evitar curvas apertadas abaixo de um raio de 30 mm para manter o desempenho óptico e evitar quebras de fibras.
• Insira sempre os módulos QSFP suavemente nas gaiolas; a inserção forçada pode danificar os conectores ou os fechaduras das gaiolas.
• Operar dentro da faixa de temperatura de 0°70°C; assegurar um fluxo de ar adequado em ambientes de alta densidade.
• Em caso de danos visíveis na bota ou na jaqueta do divisor, substitua o cabo para evitar problemas de integridade do sinal.

• NVIDIA MFS1S00-HxxxV¢ 200G a 200G QSFP56 cabo óptico ativo (ponto a ponto)
• NVIDIA MCP1650-HxxxEO AOC de divisor de 100GbE QSFP28 para 2x50GbE SFP56
• NVIDIA Quantum HDR QM8700 Switch¢ Comutador InfiniBand de 40 portas 200Gb/s
• Cartão de adaptador NVIDIA ConnectX-6 DxAdaptador QSFP56 Ethernet/IB de duas portas de 100 Gb/s

• Nota de aplicação do mapa de memória do LinkX (MLNX-15-5926)
• NVIDIA Cable Management Guidelines e FAQs (MLNX-15-3603)
• SFF-8636 Rev. 2.9 ¢ Interface de gestão para módulos QSFP
• Melhores práticas para a implantação de cabos de ruptura 200G em centros de dados
