Visão Geral do Produto

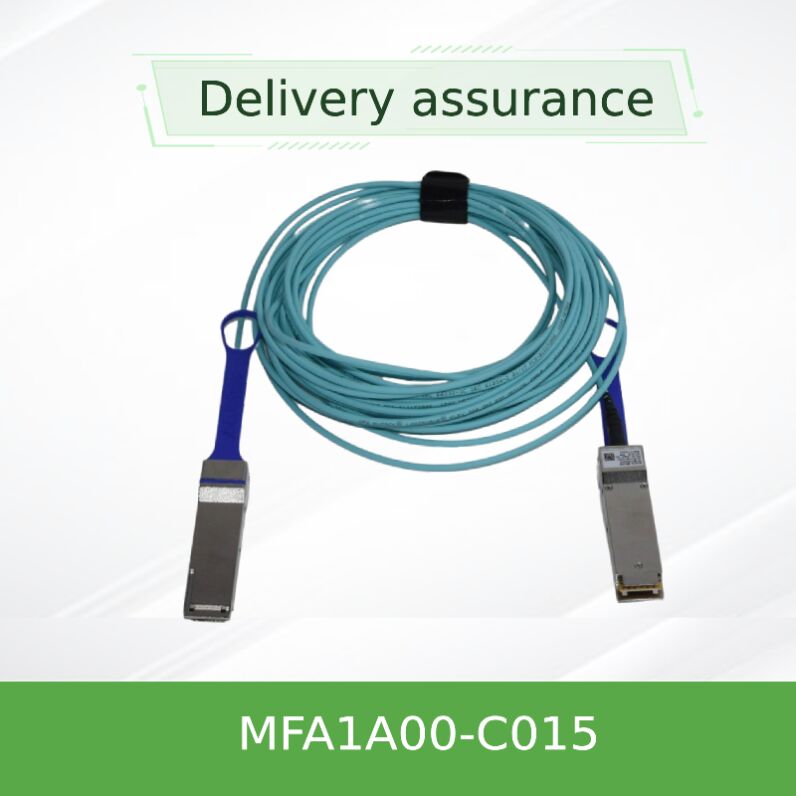

O NVIDIA MFA1A00-C015 é um cabo óptico ativo (AOC) baseado em VCSEL QSFP28 projetado para sistemas Ethernet de 100Gb/s. Ele integra quatro transceptores de fibra multimodo em cada extremidade, cada um operando a até 26Gb/s, entregando uma largura de banda total de 100Gb/s. O cabo oferece retiming selecionável por canal, equalização de entrada programável e pré-ênfase de saída para garantir a integridade do sinal em distâncias de até 100 metros. Esta variante de 15 metros é ideal para arquiteturas top-of-rack (ToR) e middle-of-row (MoR) em data centers corporativos e hiperscaláveis.

Em comparação com cabos de cobre passivos, a série MFA1A00 oferece maior alcance, menor peso, melhor fluxo de ar e imunidade a EMI aprimorada. O fator de forma QSFP28 hot-pluggable permite fácil instalação e substituição sem tempo de inatividade do sistema.

Principais Recursos

Tecnologia: Arquitetura VCSEL e Retiming

O MFA1A00-C015 utiliza a tecnologia VCSEL (Vertical Cavity Surface Emitting Laser) combinada com fibra multimodo (MMF) para alcançar transmissão confiável de 100Gb/s. Cada um dos quatro canais ópticos opera a 25,78Gb/s (taxa Ethernet 100GbE) e suporta retiming selecionável. Quando o retiming é ativado, os circuitos internos de Recuperação de Clock e Dados (CDR) limpam o sinal e reduzem o jitter, tornando o cabo adequado para links mais longos e backplanes de alta densidade. A equalização de entrada Tx programável compensa as perdas da placa host, enquanto a amplitude de saída Rx e a pré-ênfase programáveis se ajustam ao SerDes receptor. Essa arquitetura adaptativa garante interoperabilidade com uma ampla gama de switches e placas de interface de rede (NICs).

Implantações Típicas

• Conexões de Top-of-Rack (ToR) para servidores em tecidos leaf-spine 100GbE
• Interconexões de curto alcance switch-a-switch dentro da mesma linha
• Clusters de computação de alto desempenho (HPC) que exigem links de baixa latência e alta largura de banda
• Arquitetura spine-leaf de data center onde a imunidade a EMI é crítica
• Camadas de agregação de núcleo corporativo com uplinks 100GbE

Compatibilidade

O MFA1A00-C015 é compatível com portas QSFP28 padrão em conformidade com SFF-8665. Ele suporta plataformas de switch 100GbE (NVIDIA Spectrum, Mellanox, bem como switches de terceiros da Cisco, Arista, Juniper) e placas de interface de rede 100GbE (série NVIDIA ConnectX, Intel, Broadcom). Para ambientes InfiniBand, use os códigos de pedido otimizados para EDR (MFA1A00-Exxx). O cabo também opera em taxas de bits mais baixas sem retiming, fornecendo compatibilidade retroativa para links 40GbE e 25GbE.

Especificações

Classificações Máximas Absolutas

Especificações Operacionais

Elétrica e Mecânica do Cabo

uide – Série MFA1A00

Vantagens dos Cabos Ópticos Ativos NVIDIA

Serviço e Suporte

Como um provedor impulsionado pela tecnologia, a Hong Kong Starsurge Group Co., Limited oferece suporte completo ao ciclo de vida, incluindo validação de compatibilidade pré-venda, pedido de comprimento personalizado (sujeito a MOQ) e serviços de RMA pós-venda. Nossa equipe técnica pode auxiliar com verificações de firmware, configuração de retiming e integração em sua rede existente. Entre em contato com nosso suporte para obter o pacote de documentação (certificações, notas de aplicação do mapa de memória e relatórios de conformidade).

Perguntas Frequentes

Precauções e Manuseio

• Produto a laser Classe 1 de acordo com IEC 60825-1/2 e 21 CFR 1040. Evite exposição direta à abertura do laser.
• Não exceda o raio mínimo de curvatura (30mm) para evitar danos à fibra e perda óptica.
• Garanta o manuseio adequado de ESD durante a instalação; use pulseira antiestática ou equipamento aterrado.
• Opere dentro da faixa de temperatura da caixa especificada (0°C a 70°C).
• Para limpeza, use pano seco sem fiapos; não use solventes líquidos nos conectores ópticos.
