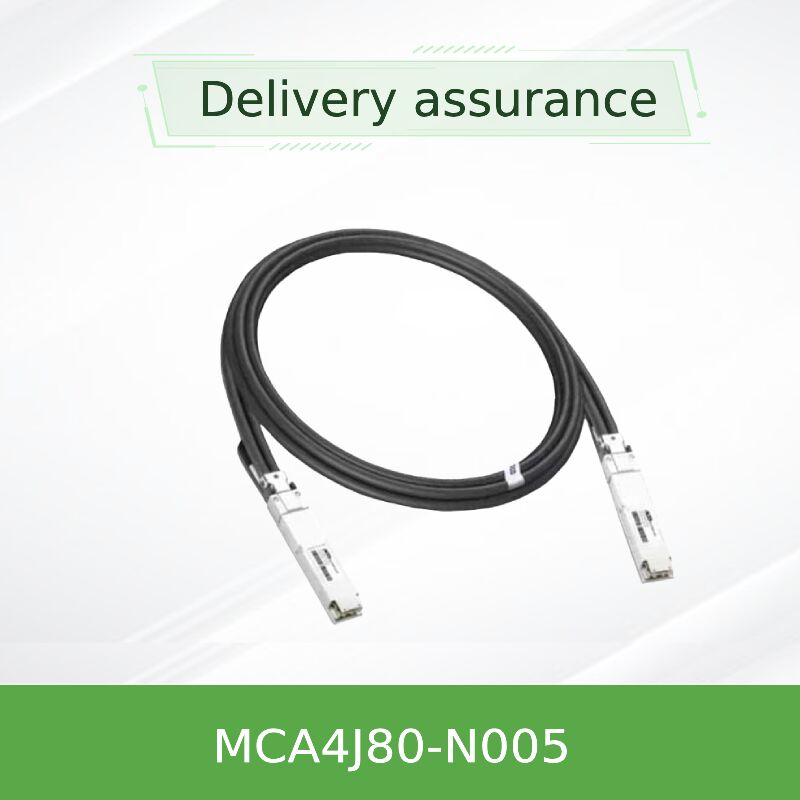

NVIDIA MCA4J80-N005 800Gb/s OSFP de duas portas para 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCA4J80-N005 (980-9I602-00N005) |
| Documento: | MCA4J80-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tecnologia: | Infiniband |
| Tipo: | cabo Mellanox DAC | Comprimento do cabo: | 5 metros |
| Nome: | Cabo de cabo Mellanox DAC Cabo de cobre ativo IB IB Twin Port NDR 800GB/S OSFP 5 METROS MCA4J80-N005 | Palavra-chave: | cabo Mellanox DAC |
Descrição de produto
Cabo de Cobre Ativo InfiniBand de Porta Dupla OSFP de 800 Gb/s para 2x400 Gb/s OSFP NVIDIA MCA4J80-N005 (ACC)
Interconexão de alta densidade NDR | Alcance de 5 metros | Latência ultrabaixa | 1,5W por extremidade
O NVIDIA MCA4J80-N005 é um Cabo de Cobre Ativo OSFP de porta dupla de 800 Gb/s projetado para ambientes InfiniBand NDR e Ethernet. Utilizando 8 canais de modulação 100G-PAM4, ele oferece largura de banda agregada de 2x400 Gb/s, ideal para conexões switch-a-switch e switch-a-DGX H100. Com condutores de 26AWG e equalização otimizada, este ACC de 5m preenche a lacuna entre DACs passivos e soluções ópticas – fornecendo baixo consumo de energia, baixo custo e integridade de sinal robusta para data centers exigentes.
Visão Geral do Produto
A série NVIDIA MCA4J80 oferece Cabos de Cobre Ativo OSFP de porta dupla de 800 Gb/s para os tecidos InfiniBand NDR e Ethernet Spectrum-4 de próxima geração. O MCA4J80-N005 (variante de 5 metros) utiliza pares de cobre mais espessos de 26AWG com ICs equalizadores de pré-ênfase integrados em ambas as extremidades, permitindo transmissão confiável além dos limites de DAC passivos, ao mesmo tempo que preserva latência extremamente baixa e consumo de energia de apenas 1,5W por conector. Cada cabo é ajustado de fábrica para reduzir o ruído do sinal e os reflexos traseiros, e o EEPROM fornece identificação completa do produto e dados de diagnóstico ao sistema host. Para alcances mais curtos (<3m), a NVIDIA oferece alternativas DAC passivas; a série ACC otimiza o desempenho para links de 3m, 4m e 5m.
Principais Recursos
- Largura de banda agregada de 800 Gb/s – porta dupla OSFP para 2x400 Gb/s OSFP, 8 lanes @ 100G-PAM4 por porta.
- Alcance de 5 metros (26AWG) – ideal para conectividade top-of-rack e racks adjacentes.
- Baixo consumo de energia – máximo de 1,5 Watts por extremidade, significativamente menor que cabos ópticos ativos.
- Hot-pluggable e compatível com RoHS – revestimento LSZH, livre de halogênio, livre de chumbo.
- Operação independente de protocolo – configura automaticamente para InfiniBand ou Ethernet dependendo do switch conectado.
- Integridade de sinal robusta – equalizador integrado e ajuste por comprimento reduzem reflexos e ISI.
- Interface de gerenciamento I²C – baseada em SFF-8636, fornece status do cabo em tempo real e identificação.
- Temperatura de operação 0°C a +70°C – adequada para ambientes de data center corporativos e de nuvem.
Tecnologia e Design
O MCA4J80-N005 pertence à família de Cabos de Cobre Ativo (ACC) da NVIDIA – um design híbrido que combina cabeamento de cobre passivo com circuito de equalização ativo. Ao contrário dos DACs passivos, o ACC integra um IC equalizador de pré-ênfase em cada invólucro do conector, que compensa as perdas de alta frequência inerentes ao cobre em comprimentos maiores. Isso permite distâncias de até 5m, mantendo taxas de erro de bit em conformidade com as especificações InfiniBand NDR. A modulação 100G-PAM4 por lane maximiza a eficiência espectral, e o fator de forma OSFP de porta dupla oferece capacidade de breakout: uma única porta de 800 Gb/s se conecta a duas portas independentes de 400 Gb/s, simplificando as conexões com switches Quantum-2 ou sistemas DGX H100. Os rigorosos testes de cabo da NVIDIA garantem durabilidade fora da caixa, baixa perda de inserção e excelente isolamento de crosstalk.
Implantações Típicas
- Switch InfiniBand Quantum-2 para switch Quantum-2 – construção de tecidos NDR não bloqueantes de até 5m entre nós leaf/spine.
- Switch Quantum-2 para sistemas DGX H100 / HGX H100 – conexão direta para clusters de GPU que exigem alta taxa de transferência e baixa latência.
- Switch Ethernet Spectrum-4 para uplinks de switch ou servidor – implantações Ethernet de 800 Gb/s para redes de backend de IA/ML.
- Computação de alto desempenho (HPC) e desagregação de armazenamento – conexões ponto a ponto confiáveis dentro dos racks.
Compatibilidade
O ACC MCA4J80-N005 é totalmente compatível com switches InfiniBand NVIDIA Quantum-2, switches Ethernet Spectrum-4 e plataformas de servidor DGX H100. Ele também opera com qualquer cage OSFP padrão que suporte modos de breakout 800G NDR ou 2x400G, seguindo o OSFP MSA Rev. 1.12 e a interface de gerenciamento SFF-8636. O cabo detecta automaticamente o protocolo de link (InfiniBand vs Ethernet) com base no lado do switch, não exigindo configuração manual. Para ambientes legados de 400G ou 200G, entre em contato com seu representante NVIDIA para opções de adaptadores ou DACs passivos.
Matriz de Compatibilidade
| Plataforma / Família de Switches | Tipo de Porta | Velocidade Suportada | Comprimento Qualificado |
|---|---|---|---|
| NVIDIA Quantum-2 QM9700 / QM9790 | OSFP 800G NDR | 800 Gb/s (breakout 2x400G) | 5m |
| NVIDIA Spectrum-4 SN5600 / SN5700 | Ethernet OSFP 800G | 800 Gb/s | 5m |
| NVIDIA DGX H100 (8 GPUs) | OSFP 400G (porta dupla) | 2x400 Gb/s por cabo | 3m (plano/aleta) e 5m |
| Switches 800G de terceiros (OSFP MSA) | OSFP | 800G / 2x400G | Consulte validação |
Especificações Técnicas
| Parâmetro | Especificação (MCA4J80-N005) |
|---|---|
| Nome do Produto | Cabo de Cobre Ativo NVIDIA, Porta Dupla InfiniBand NDR, até 800 Gb/s, OSFP, 5m |
| PN de Pedido | MCA4J80-N005 |
| Taxa de Dados | 800 Gb/s (8 lanes @ 100G-PAM4 por porta; total 2x400 Gb/s) |
| Tipo de Conector | OSFP de porta dupla para 2x OSFP (cobre ativo) |
| Comprimento do Cabo | 5 metros (±50 mm de tolerância para comprimento ≥2m) |
| Bitola do Fio | 26 AWG, 2x8 pares |
| Diâmetro Externo | 8,9 ±0,03 mm |
| Raio Mínimo de Curvatura (Único) | 5x diâmetro do cabo (~44,5 mm) |
| Raio Mínimo de Curvatura (Repetido) | 10x diâmetro do cabo (~89 mm) |
| Tensão de Alimentação | 3,135V – 3,465V (nominal 3,3V) |
| Potência Máxima por Extremidade | 1,5 W |
| Temperatura da Caixa de Operação | 0°C a +70°C |
| Temperatura de Armazenamento | -40°C a +85°C |
| Umidade Relativa (Operação) | 5% a 85% (sem condensação) |
| Impedância Característica | 100 Ω nominal (faixa de 90-110 Ω) |
| Conformidade Regulatória | RoHS, REACH, CE, FCC Classe A, UKCA, VCCI, RCM, TUV, CB |
| Material da Jaqueta | LSZH (Low Smoke Zero Halogen) |
| Hot Pluggable | Sim, compatível com OSFP MSA |
Guia de Seleção – Série MCA4J80
| PN de Pedido | Comprimento | AWG | Descrição / Recurso Especial |
|---|---|---|---|
| MCA4J80-N003 | 3m | 30 AWG | Cabo plano padrão, ACC de 800 Gb/s |
| MCA4J80-N004 | 4m | 30 AWG | Alcance estendido, construção de 30AWG |
| MCA4J80-N005 | 5m | 26 AWG | Bitola mais espessa para 5m, otimizado para switch-a-switch |
| MCA4J80-N003-FLT | 3m | 30 AWG | Variante de topo plano para folga do DGX H100 |
| MCA4J80-N003-FTF | 3m | 30 AWG | Plano para aleta, fator de forma mecânico especial |
Vantagens sobre DAC Passivo e Cabos Ópticos Ativos
- Custo-benefício: Custo menor que cabos ópticos ativos (AOC) enquanto fornece alcance maior que DAC passivo.
- Latência mínima: Latência sub-microsegundo devido à equalização analógica, sem retiming de protocolo.
- Eficiência energética: 1,5W por extremidade vs 3-5W típicos para módulos ópticos.
- Confiabilidade: Sem problemas de contaminação óptica, robusto em ambientes de alta vibração.
- Simplicidade de implantação: Manuseio de cobre padrão, sem preocupações com limpeza ou polaridade.
Serviço e Suporte
A Hong Kong Starsurge Group Co., Limited fornece cadeia de suprimentos completa e suporte técnico para soluções de rede NVIDIA. Nossa equipe auxilia na validação de configuração, verificações de compatibilidade e serviços de RMA pós-venda. Entre em contato com nossos especialistas em hardware de rede para preços em volume, recomendações de comprimento de cabo e integração com tecidos InfiniBand/Ethernet existentes. Oferecemos entrega global com despacho rápido de armazéns regionais.
Perguntas Frequentes (FAQ)
- P: O MCA4J80-N005 é compatível com portas QSFP 400G padrão?
R: Não, ele usa conectores OSFP. Para portas QSFP 400G, considere adaptadores QSFP112 ou OSFP-para-QSFP; este cabo é projetado para cages OSFP nativas que suportam modos de breakout 800G ou 2x400G. - P: Qual é a diferença entre ACC e DAC?
R: DAC passivo não possui eletrônica ativa; ACC integra ICs equalizadores para estender o comprimento para 5m, mantendo a integridade do sinal e latência ultrabaixa. - P: O cabo suporta Ethernet e InfiniBand?
R: Sim. O firmware ACC detecta o protocolo de link automaticamente – funciona com InfiniBand NDR e Ethernet (até 800GbE). - P: Posso usar este cabo para switch-a-servidor além de 5m?
R: O comprimento máximo nominal é de 5m; para distâncias maiores, são necessários cabos ópticos ativos (AOC) ou transceptores ópticos. - P: Existem restrições específicas de raio de curvatura perto do conector?
R: Sim, o raio de curvatura da montagem (próximo ao conector) é 10x o diâmetro do cabo. Siga as diretrizes de gerenciamento de cabos da NVIDIA para evitar degradação do desempenho.
Precauções de Manuseio e Diretrizes ESD
- Sempre use pulseiras antiestáticas com aterramento ao manusear cabos e inseri-los em cages OSFP.
- Não exceda o raio mínimo de curvatura (único: 5x diâmetro; repetido: 10x diâmetro) para evitar danos aos condutores.
- As tampas protetoras contra poeira devem permanecer no lugar até a instalação para evitar contaminação.
- Não puxe nem aplique tensão excessiva à jaqueta do cabo; use suportes de gerenciamento de cabos apropriados.
- Opere dentro da temperatura de caixa especificada (0°C a +70°C) para garantir o desempenho confiável do equalizador.
Lista de Verificação do Comprador – MCA4J80-N005
- ✓ Confirme o tipo de porta do switch: capacidade de breakout OSFP 800G NDR ou 2x400G.
- ✓ Verifique o comprimento de cabo necessário: 5m máximo para esta variante ACC.
- ✓ Verifique a faixa de temperatura do ambiente operacional (temperatura da caixa de 0-70°C).
- ✓ Garanta espaço adequado para raio de curvatura nos racks (curvatura única ≥45mm).
- ✓ Para conexões DGX H100, verifique se a variante de topo plano (MCA4J80-N003-FLT) é necessária para 3m; para 5m, o N005 padrão é compatível com roteamento adequado.
