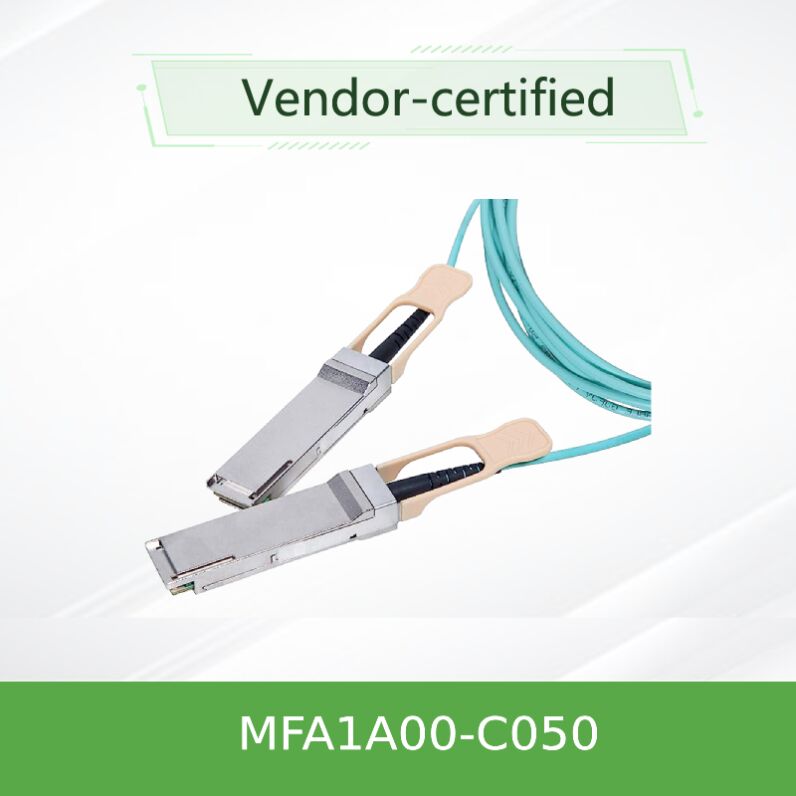

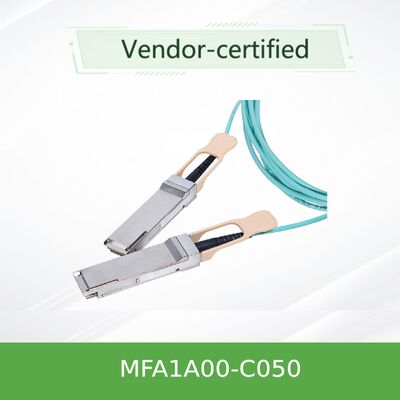

Cabo Óptico Ativo NVIDIA MFA1A00-C050 100Gb/s QSFP28 50m LSZH AOC para Ethernet
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFA1A00-C050 |
| Documento: | MFA1A00-xxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tempo de espera: | De acordo com o estoque |
| Tecnologia: | Ethernet | Comprimento: | 5m |
| Tensão de alimentação: | -0.3-3.6 | Tensão de entrada de dados: | -0.3-4.465 |
Descrição de produto
MFA1A00-C050 ∙ 100Gb/s Ethernet cabo óptico ativo
50 metros, LSZH, 100GbE AOCpara interconexões de redes de centros de dados e de empresas, com ligação a quente, baixa potência de 2,2 W (normalmente com retiming) e condicionamento de sinal programável.
- Taxa de transferência de dados: 100 Gb/s (4x 25,78 Gb/s)
- Comprimento: 50 metros (padrão)
- Dissipação de energia: 2,2 W tip. (reinicialização)
- Conector: QSFP28 conforme com a SFF-8665.
- InfiniBand EDR e 100GbE prontos
Visão geral do produto
O NVIDIA MFA1A00-C050 é um cabo óptico ativo (AOC) baseado em QSFP28 VCSEL projetado para sistemas Ethernet de 100Gb/s. Ele integra quatro transceptores de fibra multimodo por extremidade, cada um operando até 26Gb/s,fornecendo uma largura de banda total de 100 Gb/sO cabo oferece retiming selecionável por faixa, equalização de entrada programável e pré-enfatização de saída para garantir a integridade do sinal em distâncias de até 100 metros.Esta variante de 50 metros é ideal para arquiteturas do meio da fila (MoR) e do final da fila (EoR), bem como aplicações de ligação cruzada dentro de grandes centros de dados.
Em comparação com os cabos de cobre passivos, a série MFA1A00 oferece maior alcance, menor peso, melhor fluxo de ar e melhor imunidade EMI.O fator de forma QSFP28 ligável a quente permite uma fácil instalação e substituição sem tempo de inatividade do sistema.
Características fundamentais
Tecnologia: VCSEL e Arquitetura de Retiming
O MFA1A00-C050 aproveita a tecnologia Vertical Cavity Surface Emitting Laser (VCSEL) emparelhada com fibra multimodo (MMF) para alcançar uma transmissão confiável de 100Gb / s em 50 metros.Cada uma das quatro faixas ópticas opera a 25.78Gb/s (100GbE Ethernet rate) e suporta retiming selecionável. Quando retiming é habilitado, os circuitos internos de Clock and Data Recovery (CDR) limpam o sinal e reduzem o jitter,tornando o cabo adequado para ligações mais longas e planos de fundo de alta densidadeA equalização de entrada Tx programável compensa as perdas da placa hospedeira, enquanto a amplitude de saída Rx programável e a pré-enfatização se ajustam ao SerDes receptor.Esta arquitetura adaptável garante a interoperabilidade com uma ampla gama de switches e placas de interface de rede (NICs).
Desdobramentos típicos
- Interrupção de ligações de servidores no meio da fila (MoR) e no final da fila (EoR)
- Interligações transversais entre estantes adjacentes
- Conexões de interruptor para interruptor dentro da mesma sala de dados
- Clusters de computação de alto desempenho (HPC) que requerem ligações de baixa latência e largura de banda elevada a médias distâncias
- Arquitetura da coluna vertebral do centro de dados onde a imunidade EMI é crítica
- Camadas de agregação do núcleo empresarial com ligações ascendentes de 100GbE que abrangem distâncias mais longas
Compatibilidade
O MFA1A00-C050 é compatível com portas QSFP28 padrão em conformidade com a SFF-8665. Ele suporta plataformas de comutação 100GbE (NVIDIA Spectrum, Mellanox, bem como comutadores de terceiros da Cisco, Arista,Juniper) e cartões de interface de rede 100GbE (série NVIDIA ConnectX)Para ambientes InfiniBand, use os códigos de ordenação otimizados para EDR (MFA1A00-Exxx).fornecendo compatibilidade com versões anteriores para ligações de 40GbE e 25GbE.
NVIDIA Spectrum SN2000/SN3000 série Verificado
NVIDIA ConnectX-5/6/7 Verificado
Cisco Nexus 9000 com portas QSFP28
Série Arista 7050/7280 Compativel (recomendado reativar)
Especificações
Classificações máximas absolutas
| Parâmetro | Min. | Max. | Unidade |
|---|---|---|---|
| Tensão de alimentação | -Não.3 | 3.6 | V |
| Voltagem de entrada de dados | -Não.3 | 3.465 | V |
| Limite de danos (óptico) | 3.4 (máximo) | dBm | |
Especificações operacionais
| Parâmetro | Min. | Tipo | Max. | Unidade |
|---|---|---|---|---|
| Tensão de alimentação (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Dissipação de potência (sem retiming) | - | 1.5 | 1.8 | W por extremo |
| Dissipação de potência (retiming em todas as pistas) | - | 2.2 | 2.5 | W por extremo |
| Temperatura da caixa de funcionamento | 0 | - | 70 | °C |
| Temperatura de armazenamento | - 40 | - | 85 | °C |
| Umidade relativa de funcionamento | 5 | - | 85 | % |
Mecânico de eléctricos e cabos
| Parâmetro | Valor |
|---|---|
| Taxa de sinalização (por faixa) | 25.78125 Gb/s ± 100 ppm |
| Diâmetro do cabo | 3 ± 0,2 mm |
| Radius mínimo de curvatura | 30 mm (dinâmico) |
| Tolerância de comprimento (50 m de comprimento) | +1000 / -0 mm (por 50 m ≤ comprimento) |
| Cor da capa do cabo | Aqua |
Nota: Todas as especificações são baseadas na documentação da NVIDIA. Os valores não especificados publicamente são marcados como "Por favor confirme antes de encomendar".
Guia de seleção MFA1A00 série
| Número da peça de encomenda | Taxa de dados | Duração | Aplicação |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 m | Ethernet |
| MFA1A00-C005 | 100GbE | 5m | Ethernet |
| MFA1A00-C010 | 100GbE | 10 m | Ethernet |
| MFA1A00-C015 | 100GbE | 15 m | Ethernet |
| MFA1A00-C030 | 100GbE | 30m | Ethernet |
| MFA1A00-C050 | 100GbE | 50m | Ethernet (este modelo) |
| MFA1A00-C100 | 100GbE | 100m | Ethernet |
| Para InfiniBand EDR, use a série MFA1A00-Exxx (por exemplo, MFA1A00-E050 para 50m) | |||
Vantagens dos cabos ópticos ativos da NVIDIA
Eficiência energética
Tipicamente 2,2 W por extremidade com retiming habilitado, reduzindo os custos operacionais em implantações em grande escala.
Integridade do sinal
A equalização programável e o retiming CDR permitem uma transmissão limpa em distâncias mais longas e traços de PCB pobres.
Durabilidade e Confiabilidade
100% de produção testada para desempenho fora da caixa; raio de curva robusto e jaqueta LSZH para segurança do centro de dados.
Visibilidade da gestão
O monitoramento de diagnóstico digital (DDM) fornece temperatura, tensão, corrente de desvio, potência TX/RX em tempo real.
Serviço e Apoio
Como um fornecedor orientado para a tecnologia, a Hong Kong Starsurge Group Co., Limited oferece suporte completo ao ciclo de vida, incluindo validação de compatibilidade pré-venda, encomenda de comprimento personalizado (sujeito a MOQ),Serviços de RMA e pós-vendaNossa equipe técnica pode ajudar com verificações de firmware, configuração de reinicialização e integração em sua rede existente.Notas de aplicação de mapas de memória, e relatórios de conformidade).
Perguntas Frequentes
R: Sim, em taxas de bits mais baixas sem retiming, mas é otimizado para 100GbE. Para operação garantida, consulte a especificação do switch host.
A: A série C (por exemplo, C050) é especificada para aplicações Ethernet de 100GbE. A série E é destinada a ambientes EDR InfiniBand, embora a camada física seja semelhante.Use o código de ordem correspondente ao seu protocolo.
R: Sim, o módulo QSFP28 pode ser ligado a quente de acordo com a especificação SFF-8665.
A: O retiming é selecionável através da interface I2C SFF-8636.
R: O MOQ varia de acordo com a região. Para peças individuais, solicite disponibilidade de amostras da equipe de vendas da Starsurge.
Precauções e manipulação
- Produto a laser de classe 1 de acordo com a IEC 60825-1/2 e 21 CFR 1040.
- Não exceder o raio de curvatura mínimo (30 mm) para evitar danos às fibras e perda óptica.
- Garantir um manuseio adequado do ESD durante a instalação; utilizar uma pulseira ou equipamento de aterragem.
- Operar dentro da gama de temperaturas especificadas (0°C a 70°C).
- Para limpeza, use um pano seco sem pêlos; não use solventes líquidos nos conectores ópticos.
Sobre a Starsurge O teu parceiro de confiança
A Hong Kong Starsurge Group Co., Limited é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada por tecnologia.A empresa atende clientes em todo o mundo com produtos incluindo switches de rede, NICs, pontos de acesso sem fio, controladores, cabos e equipamentos de rede relacionados.FabricaçãoA empresa também oferece soluções de IoT, sistemas de gerenciamento de rede, desenvolvimento de software personalizado, suporte multilíngue e entrega global.Com uma abordagem orientada para o clienteA Starsurge se concentra em qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir infraestrutura de rede eficiente, escalável e confiável.
Lista de verificação do comprador
- Confirmar o comprimento exigido (50 m ou mais)
- Verificar o suporte ao interruptor/NIC QSFP28 e a capacidade de reinicialização
- Verifique a faixa de temperatura operacional do corredor do seu centro de dados
- Solicitar a última revisão do firmware para compatibilidade
- Confirme que o casaco LSZH cumpre o código de incêndio local.
