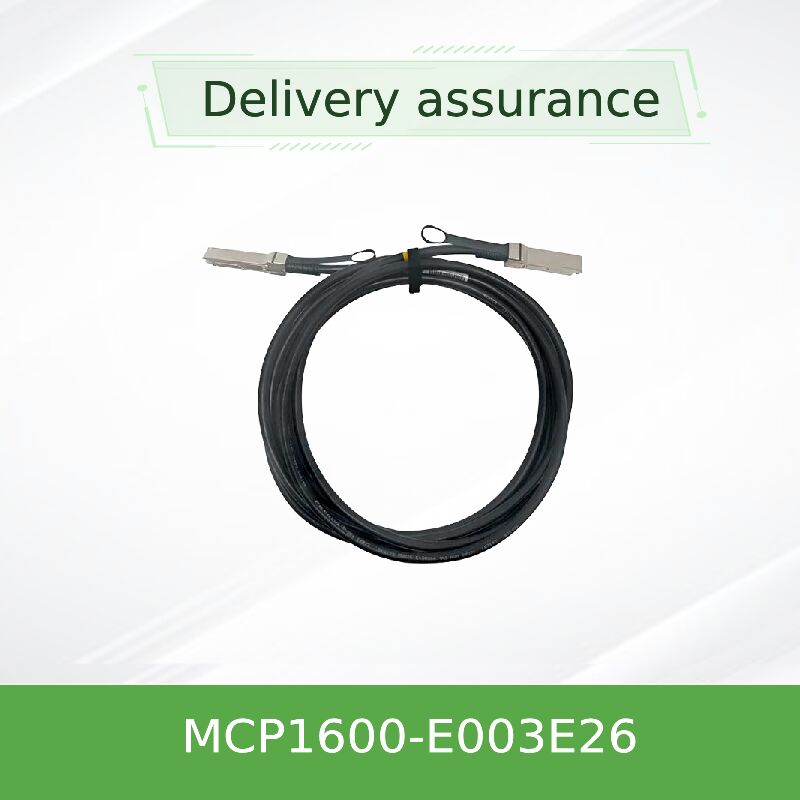

Cabo de Cobre de Conexão Direta Passivo NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 – 3m, EDR InfiniBand, Baixa Latência, Potência Próxima de Zero para Interconexões de Data Center
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tecnologia: | Infiniband |
| Tipo: | Cabo Mellanox AOC | Comprimento do cabo: | 3 metros |
| Nome: | Mellanox DAC Cable MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cabo de rede Infin | Palavra-chave: | cabo Mellanox DAC |
Descrição de produto
200Gb/s QSFP56 HDR DAC de cobre passivo
Projetado para ambientes HDR InfiniBand de 200Gb/s, o cabo de cobre de ligação direta MCP1600-E003E26 oferece uma conectividade de curta distância econômica e confiável.Utilizando modulação PAM4 de 50Gb/s por faixa, este cabo passivo QSFP56 elimina o custo do transceptor óptico e a sobrecarga de energia, mantendo taxas de erro de bits abaixo de 1E-15 quando emparelhado com sistemas Mellanox HDR.A camisa LSZH e o desempenho EMI robusto tornam-no ideal para comutação no topo do rack e dentro do rack.
OMellanox MCP1600-E003E26é um cabo de cobre passivo de alto desempenho concebido para aplicações InfiniBand HDR (High Data Rate) de 200 Gb/s.Este cabo de ligação direta QSFP56 integra oito pares de cobre de alta velocidade operando a modulação PAM4 de 50Gb/s por faixaO conjunto inclui uma EEPROM com dados de configuração do produto acessíveis através da interface de gestão SFF-8636 I2C.Consumo de energia típico de 1 W e conceção passiva, reduz significativamente os custos de energia e refrigeração do centro de dados em comparação com os cabos ópticos ativos ou módulos transceptores.O cabo suporta instalação de ligação a quente e cumpre a rigorosa conformidade IBTA InfiniBand HDR.
- Até 200Gb/s de taxa de dados agregada (4x 50Gb/s PAM4)
- Totalmente compatível com a especificação IBTA InfiniBand HDR
- Projeto de cobre passivo, sem componentes ativos, penalidade de latência zero
- Fator de forma QSFP56 de ligação a quente por SFF-8665
- Consumo de energia reduzido: < 0,1 W (máximo) a partir de uma fonte única de 3,3 V
- EEPROM com identificação e serialização do produto (interface I2C)
- Construção robusta de cabos: 26 condutores AWG, camada externa LSZH
- Intervalo de temperatura do gabinete de funcionamento: 0°C a 70°C
- Performance superior de BER: < 1E-15 com sistemas HDR Mellanox InfiniBand
- Compatível com a RoHS, PCB sem chumbo (LF) e sem halogênio (HF)
O MCP1600-E003E26 aproveita a modulação PAM4 de 4 faixas a 50Gb / s por faixa, permitindo uma taxa de transferência de 200Gb / s sobre infraestrutura de cobre passiva.O equipamento deve cumprir os requisitos mecânicos da SFF-8665 e a interface de gestão da SFF-8636.Cada cabo é submetido a testes de produção rigorosos, incluindo validação de diagrama de olho de alta velocidade, perda de inserção e triagem de transmissão para garantir a confiabilidade fora da caixa.O indicador AWG 26 garante a integridade do sinal ideal a uma distância de 3 metros, mantendo o raio de curva mínimo: curva única 47 mm, montagem/curva repetida 94 mm, facilitando a implantação flexível em racks de alta densidade.
- Comutação superior do rack (ToR):Conecte os interruptores InfiniBand HDR aos nós de computação dentro do mesmo rack.
- Computação de Alto Desempenho (HPC):Ligações de curto alcance entre servidores de GPU e switches de folha em ambientes agrupados.
- Interconexões do Data Center:Conexões ponto-a-ponto rentáveis para nós de armazenamento e redes de gestão.
- Aglomerados de IA/ML:Ligações de latência ultra-baixa essenciais para cargas de trabalho de formação distribuídas.
Projetado para interoperabilidade perfeita com adaptadores HDR Mellanox/NVIDIA InfiniBand, switches e portas QSFP56.Também compatível com sistemas QSFP56 baseados em 100Gb/s e 50Gb/s quando utilizados com negociação de velocidade adequada. Compatível com as principais plataformas de servidor e portas QSFP56 de terceiros que seguem os padrões SFF-8665 / SFF-8636.
| Parâmetro | Especificações |
|---|---|
| Modelo de produto | MCP1600-E003E26 |
| Tipo de cabo | Cabos de ligação directa de cobre passivo (DAC) |
| Taxa de dados | 200 Gb/s (4x 50 Gb/s PAM4) |
| Duração | 3 metros (tolerância ± 0,050 m) |
| Esquema de fio (AWG) | 26 AWG |
| Conector | QSFP56, black pulltab, compatível com a SFF-8665 |
| Voltagem de alimentação (Vcc) | 3.135V ️ 3.465V (3.3V nominal) |
| Consumo de energia | Máximo 0,1 W |
| Temperatura da caixa de funcionamento | 0°C a 70°C |
| Temperatura de armazenamento | -40°C a 85°C |
| Umidade relativa (operativa) | 5% ∼ 85% não condensantes |
| Impedância característica | 100Ω ± 10% |
| Retardo na propagação | ≤ 4,5 ns/m (informativo) |
| Diâmetro externo do cabo | 7.1 ± 0,35 mm |
| Radius mínimo de curvatura (unicelular) | 47 mm |
| Material do casaco | LSZH (low smoke zero halogen) |
| Conformidade | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Número da parte | Duração | AWG | Descrição |
|---|---|---|---|
| MCP1600-E001E30 | 1.0m | 30 AWG | 200Gb/s QSFP56 DAC passivo, LSZH |
| MCP1600-E0015E30 | 1.5m | 30 AWG | 200Gb/s QSFP56 DAC passivo, LSZH |
| MCP1600-E002E26 | 2.0m | 26 AWG | 200Gb/s QSFP56 DAC passivo, LSZH, pulltab preto |
| MCP1600-E003E26 | 3.0m | 26 AWG | 200Gb/s QSFP56 DAC passivo, LSZH, pulltab preto |
- Menor custo:Elimina os componentes dos transceptores, reduzindo a conta de materiais.
- Zero latência adicionada:A transmissão passiva garante um atraso mínimo do sinal.
- Orçamento de energia reduzido:Consome < 0,1 W por extremidade em comparação com vários watts para a óptica ativa.
- Alta fiabilidade:Não há interfaces ópticas para limpar ou falhar.
- Gerenciamento fácil de cabos:Capa LSZH, raio de curva flexível simplifica o roteamento em racks de alta densidade.
O Grupo Starsurge de Hong Kong fornece entrega global e suporte técnico multilíngue.Consultoria de engenharia pré-vendaPara encomendas em volume, opções de rotulagem e embalagem personalizadas podem ser organizadas.
- Não exceder o raio de curva mínimo (47 mm de curva estática; 94 mm de curva repetida) para evitar a degradação do sinal.
- Assegurar precauções adequadas contra descargas eletrostáticas (ESD) durante a instalação.
- Operar dentro da temperatura de caixa especificada (0°C) para manter a fiabilidade a longo prazo.
- Utilize apenas com portas QSFP56 compatíveis que suportem alimentação de 3,3 V e gestão I2C.
Fundada em 2008, a Starsurge é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas.Clientes financeiros e empresariais em todo o mundo, fornecemos switches de rede, NICs, pontos de acesso sem fio, controladores, cabos DAC e muito mais.e desenvolvimento de software personalizadoA nossa experiente equipa técnica ajuda os clientes a construir uma infra-estrutura de rede escalável e à prova do futuro.
Porquê fazer parceria com a Starsurge?Suporte multilingue, fornecimento personalizado e controle de qualidade rigoroso.
Contacto para RFQ →
| Família de produtos | Modelos / Portos compatíveis | Velocidade suportada |
|---|---|---|
| Mellanox / NVIDIA InfiniBand Switches | QM8700, QM8790, série SB7800, QM9700 (portas QSFP56) | 200 Gbps HDR, 100 Gbps EDR |
| Adaptadores de canais host InfiniBand | ConectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 compatível com versões anteriores) | 200 Gbps, 100 Gbps |
| Comutadores Ethernet de terceiros (com gaiola QSFP56) | Dependente do suporte NIC/switch para modelos com capacidade para PAM4; 100GbE/200GbE | Até 200GbE, se suportado |
- ✔ Confirmar o comprimento necessário (3m para MCP1600-E003E26) e AWG para a integridade do sinal.
- ✔ Verifique o tipo de porta do interruptor/adaptador: QSFP56 (HDR) necessário para 200Gb/s completos.
- ✔ Verifique o intervalo de temperatura de funcionamento no interior do rack (0°C a 70°C).
- ✔ Assegurar a conformidade do colete LSZH para instalações em plenário ou em espaço aéreo restrito.
- ✔ Confirme a cor e a orientação do pulltab se for necessário um tratamento específico do datacenter.
- ✔ Solicitar relatórios de testes de fábrica para implantações em larga escala.
- MCP1600-E001E30- 1m versão 30AWG para conexões de rack mais curtas
- MCP1600-E0015E30- 1,5m 30AWG DAC passivo
- MCP1600-E002E262m 26AWG DAC passivo
- NVIDIA Mellanox QM8700 Switch¢ Interruptor HDR InfiniBand de 40 portas ideal para cabos DAC emparelhados
