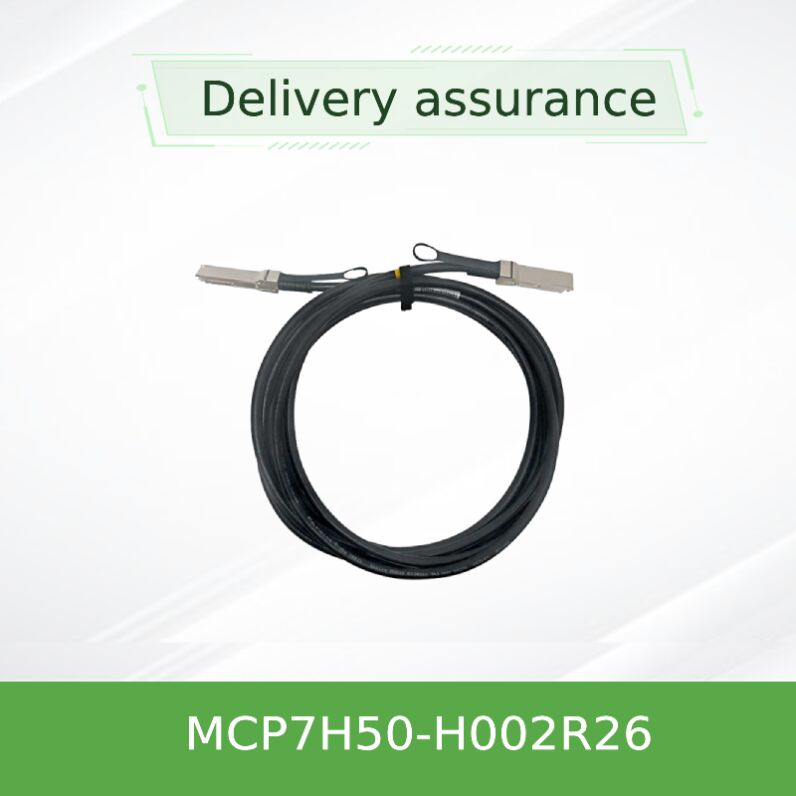

200G a 2x100G HDR100 DAC Splitter Cable MCP7H50-H002R26

OMellanox MCP7H50-H002R26é um cabo splitter híbrido de cobre passivo concebido para aplicações HDR (High Data Rate) InfiniBand de 200 Gb/s.Alternativa de baixa potência às interconexões ópticas para ligações de curta distância no interior dos centros de dadosUma extremidade possui um conector QSFP56 de 200Gb/s, enquanto o outro lado se divide em duas portas HDR100 QSFP56 de 100Gb/s. A fiação interna mapeia cada um dos dois pares de cobre (pares 1 e 2,3&4) do único QSFP56 para pares de cobre duplos independentes em cada um dos dois conectores QSFP56, possibilitando uma conectividade HDR100 perfeita.

Cada porta QSFP56 inclui uma EEPROM substituível em campo que armazena dados de configuração e identificação do produto, lidos pelo sistema anfitrião para gestão e diagnóstico avançados.Com testes de produção rigorosos e design mecânico robusto, este cabo garante uma confiabilidade pronta para uso para computação de alto desempenho, clusters de IA e infraestruturas de hiperescala.

Construído sobreTecnologia de duplicação de cobre passivo, o MCP7H50-H002R26 usa um calibre de fio 26 AWG para alcançar a integridade ideal do sinal até 2 metros.Ele aproveita a sinalização PAM4 (modulação de amplitude de pulso de 4 níveis) para fornecer 50Gb / s por faixa, mantendo latência ultra-baixaA arquitetura de ruptura híbrida permite um design de rack flexível, conectando uma porta de comutação HDR 200G a dois servidores ou adaptadores HDR100 100G sem retímulos ativos.Todos os parâmetros elétricos cumprem as especificações SFF-8665 e InfiniBand Trade Association (IBTA), assegurando a interoperabilidade entre os equipamentos baseados em normas.

• Topologias de folha-espinha HDR InfiniBand: conectar portas de comutação de 200 Gb/s a nós de computação HDR100 de 100 Gb/s.
• Clusters de computação de alto desempenho (HPC) que requerem interconexões de velocidade mista sem custos ópticos ativos.
• Tecidos de data center AI/ML: cabo de saída eficiente para servidores GPU com conectividade 100G de duas portas.
• Sistemas de armazenamento e ambientes Ethernet/IB convergentes em que o cobre de curto alcance reduz a potência e a latência.
• Cablagem superior do rack (ToR): gestão limpa de cabos com raio de curvatura flexível (curvatura única mínima: 34 mm).

Projetado para integração perfeita com os switches e adaptadores InfiniBand da Mellanox (NVIDIA), totalmente compatível com as especificações IBTA HDR e HDR100, também compatível com HDR100, EDR,e ligações FDR a velocidades mais baixas quando utilizadas com adaptadores adequadosO conteúdo da EEPROM segue a SFF-8636, permitindo uma gestão robusta do lado do host via I2C.A compatibilidade depende da adesão do sistema host às especificações QSFP56 MSA e InfiniBand HDR.

Nota: Outros comprimentos podem estar disponíveis mediante solicitação.

• Consumo de energia zero:O design passivo elimina o consumo de energia no conjunto de cabos, reduzindo a PUE geral do data center.
• Ultra-baixa latência:Sem retimer ou conversão óptica, ideal para negociação de alta frequência e cargas de trabalho HPC.
• Fragmentação econômica:Elimina dois cabos 100G separados mais portas de comutação adicionais; reduz a complexidade do cabeamento.
• Confiabilidade e durabilidade:Garantia limitada de hardware de 1 ano; testes de produção rigorosos garantem um desempenho superior fora da caixa.
• Conformidade ambiental:RoHS, LF/HF PCB, jaqueta LSZH adequada para plenos e requisitos de segurança contra incêndio rigorosos.

Cada cabo Mellanox LinkX DAC vem com umGarantia limitada de um ano para o hardwareO suporte técnico global está disponível através de distribuidores autorizados e do portal de suporte da NVIDIA Networking.Fornecer recursos FAE dedicados e serviços de validação de compatibilidadeÉ possível organizar etiquetas personalizadas, opções de cores pulltab e modificações de comprimento para projetos OEM/ODM qualificados.

• Não exceder o raio mínimo de curva: 34 mm para curva única (longe do conector) e 10x OD do cabo (aproximadamente 68 mm) para curvas repetidas para evitar a degradação do sinal.
• Assegurar que o mecanismo de bloqueio dos conectores QSFP56 esteja totalmente ligado para manter a fixação à terra e o desempenho EMI adequados.
• Usar práticas de segurança ESD ao manipular as extremidades dos transceptores/cabelas; a descarga estática pode danificar os componentes da EEPROM.
• Não puxe ou alongue os cabos para além da tensão nominal; agarre sempre no corpo do conector ao desconectá-lo.
