Cabo DAC Passivo QSFP56 HDR de 200Gb/s – Mellanox MCP1600-E001E30 (1m, 30AWG, LSZH)
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP1600-E001E30 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tecnologia: | Infiniband |
| Tipo: | Cabo Mellanox AOC | Comprimento do cabo: | 3 metros |
| Nome: | Mellanox DAC Cable MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cabo de rede Infin | Palavra-chave: | cabo Mellanox DAC |
Descrição de produto
Cabo de Cobre DAC Passivo QSFP56 HDR de 200Gb/s
Projetado para ambientes InfiniBand HDR de 200Gb/s, o cabo de cobre de conexão direta MCP1600-E001E30 oferece conectividade de curta distância econômica e confiável. Utilizando modulação PAM4 de 50Gb/s por canal, este cabo passivo QSFP56 elimina o custo e o consumo de energia dos transceptores ópticos, mantendo taxas de erro de bit abaixo de 1E-15 quando emparelhado com sistemas Mellanox HDR. A jaqueta LSZH e o robusto desempenho EMI o tornam ideal para switches top-of-rack e intra-rack.
O Mellanox MCP1600-E001E30 é um cabo de cobre passivo de alto desempenho projetado para aplicações InfiniBand HDR (High Data Rate) de 200Gb/s. Parte da série LinkX, este cabo de conexão direta QSFP56 integra oito pares de cobre de alta velocidade operando em modulação PAM4 de 50Gb/s por canal, entregando uma largura de banda agregada de 200Gb/s. O conjunto inclui um EEPROM com dados de configuração do produto acessíveis através da interface de gerenciamento SFF-8636 I²C. Com um consumo de energia típico de 0,1W e design passivo, ele reduz significativamente os custos de energia e refrigeração do data center em comparação com cabos ópticos ativos ou módulos transceptores. Ideal para interconexões de curto alcance (até 1 metro), o cabo suporta instalação hot-pluggable e atende aos rigorosos requisitos de conformidade IBTA InfiniBand HDR.
- Taxa de dados agregada de até 200Gb/s (4x 50Gb/s PAM4)
- Totalmente compatível com a especificação IBTA InfiniBand HDR
- Design de cobre passivo – sem componentes ativos, penalidade de latência zero
- Fator de forma QSFP56 hot-pluggable conforme SFF-8665
- Baixo consumo de energia: < 0,1W (máx.) de uma única fonte de 3,3V
- EEPROM com identificação do produto e serialização (interface I²C)
- Construção robusta do cabo: condutores de 30 AWG, jaqueta externa LSZH
- Faixa de temperatura de operação do invólucro: 0°C a 70°C
- Desempenho superior de BER: < 1E-15 com sistemas Mellanox InfiniBand HDR
- PCB compatível com RoHS, sem chumbo (LF) e sem halogênio (HF)
O MCP1600-E001E30 utiliza modulação PAM4 de 4 canais a 50Gb/s por canal, permitindo uma taxa de transferência de 200Gb/s sobre infraestrutura de cobre passiva. Ele adere aos requisitos mecânicos SFF-8665 e à interface de gerenciamento SFF-8636. Cada cabo passa por testes de produção rigorosos, incluindo validação de diagrama de olho de alta velocidade, perda de inserção e triagem de crosstalk para garantir confiabilidade imediata. A bitola de 30 AWG garante integridade de sinal ideal a uma distância de 1 metro, mantendo um raio de curvatura mínimo: curvatura única de 35,5 mm, curvatura de montagem/repetida de 71 mm, facilitando a implantação flexível em racks de alta densidade.
- Switching Top-of-Rack (ToR): Conecta switches InfiniBand HDR a nós de computação dentro do mesmo rack.
- Computação de Alto Desempenho (HPC): Links de curto alcance entre servidores GPU e switches leaf em ambientes clusterizados.
- Interconexões de Data Center: Conexões ponto a ponto econômicas para nós de armazenamento e redes de gerenciamento.
- Clusters de IA/ML: Links de latência ultrabaixa essenciais para cargas de trabalho de treinamento distribuído.
- Empilhamento de Servidores Adjacentes: Ideal para conectar unidades vizinhas em ambientes de computação densa.
Projetado para interoperabilidade perfeita com adaptadores, switches e portas QSFP56 InfiniBand HDR Mellanox/NVIDIA. Também retrocompatível com sistemas de 100Gb/s e 50Gb/s baseados em QSFP56 quando usados com negociação de velocidade apropriada. Compatível com as principais plataformas de servidor e portas QSFP56 de terceiros que seguem os padrões SFF-8665 / SFF-8636.
| Parâmetro | Especificação |
|---|---|
| Modelo do Produto | MCP1600-E001E30 |
| Tipo de Cabo | Cabo de Conexão Direta de Cobre Passivo (DAC) |
| Taxa de Dados | 200Gb/s (4x 50Gb/s PAM4) |
| Comprimento | 1 metro (± 0,025m de tolerância) |
| Bitola do Fio (AWG) | 30 AWG |
| Conector | QSFP56, aba de puxar preta, compatível com SFF-8665 |
| Tensão de Alimentação (Vcc) | 3,135V – 3,465V (nominal 3,3V) |
| Consumo de Energia | Máx. 0,1W |
| Temperatura de Operação do Invólucro | 0°C a 70°C |
| Temperatura de Armazenamento | -40°C a 85°C |
| Umidade Relativa (Operação) | 5% – 85% sem condensação |
| Impedância Característica | 100Ω ±10% |
| Atraso de Propagação | ≤ 4,5 ns/m (informativo) |
| Diâmetro Externo do Cabo | 7,1 ± 0,35 mm |
| Raio Mínimo de Curvatura (única) | 35,5 mm |
| Material da Jaqueta | LSZH (Baixa Fumaça Zero Halogênio) |
| Conformidade | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Número da Peça | Comprimento | AWG | Descrição |
|---|---|---|---|
| MCP1600-E001E30 | 1,0m | 30 AWG | DAC Passivo QSFP56 de 200Gb/s, LSZH, aba de puxar preta |
| MCP1600-E0015E30 | 1,5m | 30 AWG | DAC Passivo QSFP56 de 200Gb/s, LSZH, aba de puxar preta |
| MCP1600-E002E26 | 2,0m | 26 AWG | DAC Passivo QSFP56 de 200Gb/s, LSZH, aba de puxar preta |

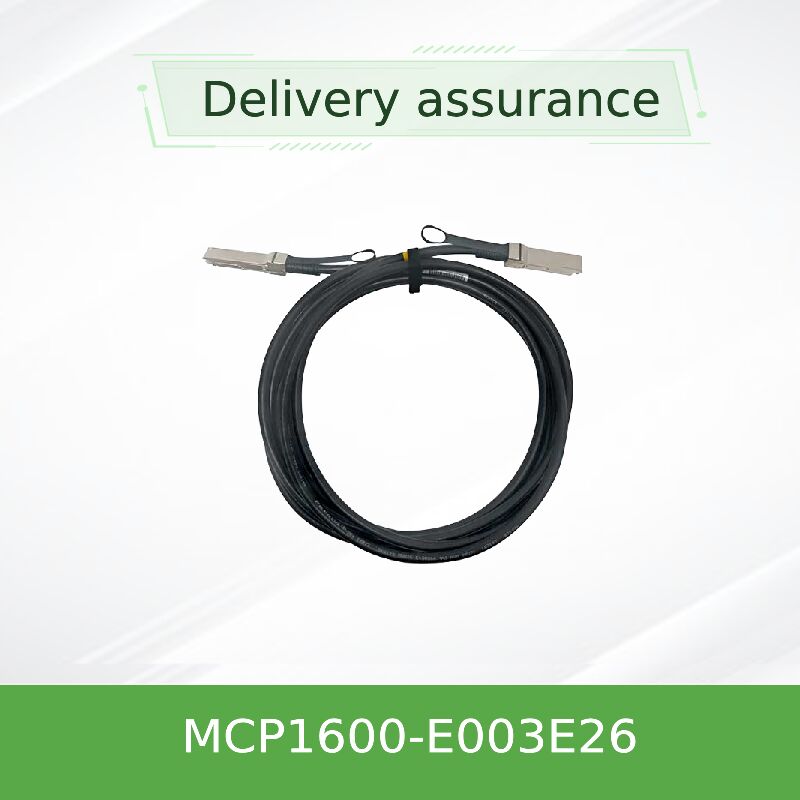

| MCP1600-E003E26 | 3,0m | 26 AWG | DAC Passivo QSFP56 de 200Gb/s, LSZH, aba de puxar preta |
- Custo mais baixo: Elimina componentes transceptores, reduzindo a lista de materiais.
- Latência adicional zero: Transmissão passiva garante atraso mínimo do sinal.
- Orçamento de energia reduzido: Consome <0,1W por extremidade contra vários watts para óptica ativa.
- Alta confiabilidade: Sem interfaces ópticas para limpar ou falhar.
- Gerenciamento de cabos fácil: Jaqueta LSZH, raio de curvatura flexível simplifica o roteamento em racks de alta densidade.
A Hong Kong Starsurge Group oferece entrega global e suporte técnico multilíngue. Cada cabo MCP1600-E001E30 vem com uma garantia limitada de hardware de 1 ano cobrindo reparo ou substituição de peças. Consultoria de engenharia pré-vendas, validação de compatibilidade e serviços de RMA pós-vendas estão disponíveis. Para pedidos em volume, opções de rotulagem e embalagem personalizadas podem ser organizadas.
- Não exceda o raio de curvatura mínimo (curvatura estática de 35,5 mm; curvatura repetida de 71 mm) para evitar degradação do sinal.
- Garanta precauções adequadas de descarga eletrostática (ESD) durante a instalação.
- Opere dentro da temperatura especificada do invólucro (0–70°C) para manter a confiabilidade a longo prazo.
- Use apenas com portas QSFP56 compatíveis que suportem fonte de 3,3V e gerenciamento I²C.
Fundada em 2008, a Starsurge é uma provedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada por tecnologia. Atendendo clientes governamentais, de saúde, manufatura, educação, finanças e corporativos em todo o mundo, entregamos switches de rede, NICs, pontos de acesso sem fio, controladores, cabos DAC e muito mais. Com uma abordagem centrada no cliente, a Starsurge garante qualidade confiável, suporte responsivo, entrega global e desenvolvimento de software personalizado. Nossa equipe técnica experiente ajuda os clientes a construir infraestrutura de rede escalável e preparada para o futuro.
Por que fazer parceria com a Starsurge? Suporte multilíngue, sourcing personalizado e controle de qualidade rigoroso. Para preços em volume ou comprimentos de DAC personalizados, entre em contato com nossos engenheiros de vendas.
Entre em contato para RFQ →
| Família de Produtos | Modelos / Portas Compatíveis | Velocidade Suportada |
|---|---|---|
| Switches InfiniBand Mellanox / NVIDIA | QM8700, QM8790, série SB7800, QM9700 (portas QSFP56) | 200Gb/s HDR, 100Gb/s EDR |
| Adaptadores de Host InfiniBand | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (retrocompatível com QSFP56/QSFP112) | 200Gb/s, 100Gb/s |
| Switches Ethernet de terceiros (com cage QSFP56) | Dependente do suporte de NIC/switch para PAM4; modelos com capacidade para 100GbE/200GbE | Até 200GbE, se suportado |
- ✔ Confirme o comprimento necessário (1m para MCP1600-E001E30) e AWG para integridade do sinal.
- ✔ Verifique o tipo de porta do switch/adaptador: QSFP56 (HDR) necessário para 200Gb/s completo.
- ✔ Verifique a faixa de temperatura de operação dentro do rack (0°C a 70°C).
- ✔ Garanta a conformidade da jaqueta LSZH para instalações em plenum ou espaço aéreo restrito.
- ✔ Confirme a cor e a orientação da aba de puxar se for necessária manipulação específica do data center.
- ✔ Solicite relatórios de teste de fábrica para implantações em larga escala.
- MCP1600-E0015E30 – versão de 1,5m 30AWG para conexões de rack ligeiramente mais longas
- MCP1600-E002E26 – DAC passivo de 2m 26AWG para alcance estendido
- MCP1600-E003E26 – DAC passivo de 3m 26AWG para alcance máximo de cobre passivo
- Switch NVIDIA Mellanox QM8700 – switch InfiniBand HDR de 40 portas ideal para cabos DAC emparelhados
