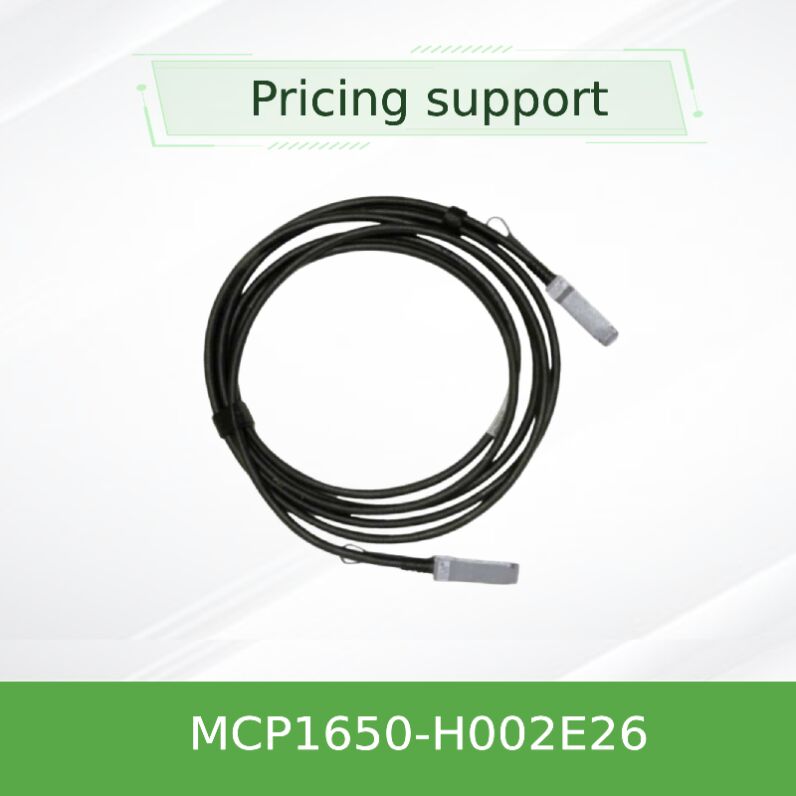

200Gb/s QSFP56 HDR Passive DAC Cable Mellanox MCP1650-H002E26 2m, 26AWG

O Mellanox MCP1650-H002E26 é um cabo de cobre passivo de alto desempenho projetado para aplicações InfiniBand HDR (High Data Rate) de 200Gb/s. Parte da série LinkX, este cabo de conexão direta QSFP56 integra oito pares de cobre de alta velocidade operando em modulação PAM4 de 50Gb/s por lane, entregando uma largura de banda agregada de 200Gb/s. O conjunto inclui uma EEPROM com dados de configuração do produto acessíveis através da interface de gerenciamento SFF-8636 I²C. Com um consumo de energia típico de 0,1W e design passivo, ele reduz significativamente os custos de energia e refrigeração do data center em comparação com cabos ópticos ativos ou módulos transceptores. Ideal para interconexões de curto alcance (até 2 metros), o cabo suporta instalação hot-pluggable e atende aos rigorosos requisitos de conformidade IBTA InfiniBand HDR.

• Taxa de dados agregada de até 200Gb/s (4x 50Gb/s PAM4)
• Totalmente compatível com a especificação IBTA InfiniBand HDR
• Design de cobre passivo – sem componentes ativos, sem penalidade de latência
• Fator de forma QSFP56 hot-pluggable de acordo com SFF-8665
• Baixo consumo de energia: < 0,1W (máx.) de uma única fonte de 3,3V
• EEPROM com identificação do produto e serialização (interface I²C)
• Construção robusta do cabo: condutores de 26 AWG, jaqueta externa LSZH
• Faixa de temperatura de operação da caixa: 0°C a 70°C
• Desempenho superior de BER: < 1E-15 com sistemas Mellanox InfiniBand HDR
• PCB compatível com RoHS, sem chumbo (LF) e sem halogênio (HF)

O MCP1650-H002E26 utiliza modulação PAM4 de 4 lanes a 50Gb/s por lane, permitindo uma taxa de transferência de 200Gb/s sobre infraestrutura de cobre passiva. Ele adere aos requisitos mecânicos SFF-8665 e à interface de gerenciamento SFF-8636. Cada cabo passa por testes de produção rigorosos, incluindo validação de diagrama de olho de alta velocidade, perda de inserção e triagem de crosstalk para garantir confiabilidade imediata. A bitola de 26 AWG garante integridade de sinal ideal a uma distância de 2 metros, mantendo um raio de curvatura mínimo: curvatura única de 47 mm, curvatura de montagem/repetida de 94 mm, facilitando a implantação flexível em racks de alta densidade.

• Switching Top-of-Rack (ToR): Conecte switches InfiniBand HDR a nós de computação dentro do mesmo rack.
• Computação de Alto Desempenho (HPC): Links de curto alcance entre servidores GPU e switches leaf em ambientes clusterizados.
• Interconexões de Data Center: Conexões ponto a ponto econômicas para nós de armazenamento e redes de gerenciamento.
• Clusters de IA/ML: Links de latência ultrabaixa essenciais para cargas de trabalho de treinamento distribuído.

Projetado para interoperabilidade perfeita com adaptadores, switches e portas QSFP56 InfiniBand HDR Mellanox/NVIDIA. Também retrocompatível com sistemas de 100Gb/s e 50Gb/s baseados em QSFP56 quando usados com negociação de velocidade apropriada. Compatível com as principais plataformas de servidor e portas QSFP56 de terceiros que seguem os padrões SFF-8665 / SFF-8636.

• Custo menor: Elimina componentes transceptores, reduzindo a lista de materiais.
• Latência adicional zero: Transmissão passiva garante atraso mínimo do sinal.
• Orçamento de energia reduzido: Consome <0,1W por extremidade contra vários watts para ópticas ativas.
• Alta confiabilidade: Sem interfaces ópticas para limpar ou falhar.
• Gerenciamento de cabos fácil: Jaqueta LSZH, raio de curvatura flexível simplifica o roteamento em racks de alta densidade.

A Hong Kong Starsurge Group oferece entrega global e suporte técnico multilíngue. Cada cabo MCP1650-H002E26 vem com uma garantia limitada de hardware de 1 ano cobrindo reparo ou substituição de peças. Consultoria de engenharia pré-vendas, validação de compatibilidade e serviços de RMA pós-vendas estão disponíveis. Para pedidos em volume, opções de rotulagem e embalagem personalizadas podem ser organizadas.

• Não exceda o raio de curvatura mínimo (curvatura estática de 47 mm; curvatura repetida de 94 mm) para evitar degradação do sinal.
• Garanta precauções adequadas de descarga eletrostática (ESD) durante a instalação.
• Opere dentro da temperatura de caixa especificada (0–70°C) para manter a confiabilidade a longo prazo.
• Use apenas com portas QSFP56 compatíveis que suportem fonte de 3,3V e gerenciamento I²C.

Sobre a Hong Kong Starsurge Group Co., Limited

Fundada em 2008, a Starsurge é uma provedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada por tecnologia. Atendendo clientes governamentais, de saúde, manufatura, educação, finanças e corporativos em todo o mundo, entregamos switches de rede, NICs, pontos de acesso sem fio, controladores, cabos DAC e muito mais. Com uma abordagem centrada no cliente, a Starsurge garante qualidade confiável, suporte responsivo, entrega global e desenvolvimento de software personalizado. Nossa equipe técnica experiente ajuda os clientes a construir infraestrutura de rede escalável e preparada para o futuro.

Por que fazer parceria com a Starsurge? Suporte multilíngue, sourcing personalizado e controle de qualidade rigoroso. Para preços de volume ou comprimentos de DAC personalizados, entre em contato com nossos engenheiros de vendas.

• ✔ Confirme o comprimento necessário (2m para MCP1650-H002E26) e AWG para integridade do sinal.
• ✔ Verifique o tipo de porta do switch/adaptador: QSFP56 (HDR) necessário para 200Gb/s completo.
• ✔ Verifique a faixa de temperatura de operação dentro do rack (0°C a 70°C).
• ✔ Garanta a conformidade da jaqueta LSZH para instalações em plenum ou espaço aéreo restrito.
• ✔ Confirme a cor e a orientação da aba de puxar se for necessária manipulação específica do data center.
• ✔ Solicite relatórios de teste de fábrica para implantações em larga escala.
