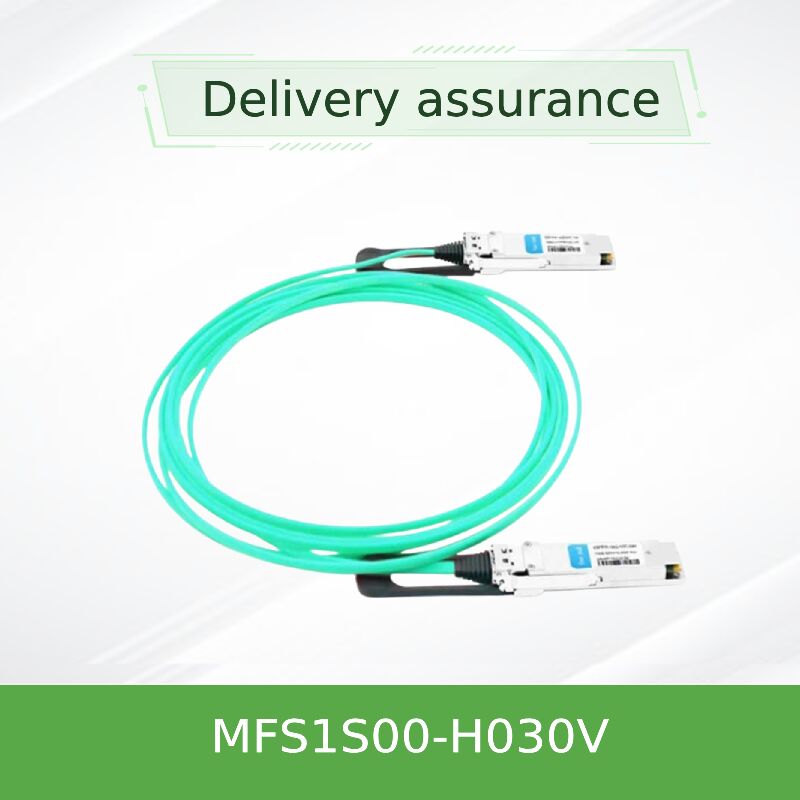

Cabo Óptico Ativo NVIDIA Mellanox MFS1S00-H030V – 200Gb/s QSFP56 MMF LSZH 30 Metros

O NVIDIA Mellanox MFS1S00-H030V é um cabo óptico ativo de Fibra Multimodo (MMF) QSFP56 de alto desempenho de 200Gb/s, fornecendo 30 metros de conectividade confiável para data centers de próxima geração e clusters de computação de alto desempenho. Projetado para ambientes InfiniBand HDR (High Data Rate) e Ethernet de 200 Gigabit, este AOC utiliza modulação PAM4 de 50Gb/s por canal (4x50G) para atingir uma largura de banda agregada de 200Gb/s. Comparado aos DACs passivos, que geralmente são limitados a 3-5 metros a 200G, o MFS1S00-H030V permite integridade de sinal superior em distâncias estendidas, raios de curvatura mais apertados, peso reduzido e melhor fluxo de ar, consumindo apenas 5.0W típicos por extremidade (com retiming ativado). Construído com arrays VCSEL e circuito de retiming integrado, ele fornece taxas de erro de bit inferiores a 1E-15 e baixa latência previsível. Totalmente compatível com a interface de gerenciamento SFF-8665 (QSFP56) e SFF-8636, o cabo é hot-pluggable e compatível com RoHS.

O MFS1S00-H030V emprega óptica ativa baseada em VCSEL com quatro filamentos de fibra multimodo por extremidade, cada canal operando em PAM4 de 50Gb/s (53.125 GBd) para atingir uma largura de banda agregada de 200Gb/s. O cabo integra equalizadores de entrada programáveis e pré-ênfase de saída, permitindo o ajuste fino para vários sistemas host para maximizar a margem do link na distância de 30 metros. O retiming pode ser ativado seletivamente por canal, reduzindo o jitter em altas taxas de dados, mantendo a compatibilidade com versões anteriores em velocidades mais baixas (por exemplo, NRZ de 100Gb/s) quando o retiming está desativado. O revestimento LSZH (Low Smoke Zero Halogen) aumenta a segurança contra incêndio em implantações densas. Toda a eletrônica ativa é hermeticamente selada dentro dos invólucros dos conectores QSFP56, não exigindo energia externa além da fonte padrão de 3.3V da porta do host. O cabo suporta seleção de taxa via registradores SFF-8636, permitindo a configuração para operação NRZ de 25.78125 GBd (EDR) ou PAM4 de 26.56250 GBd (HDR).

• Clusters de Computação de Alto Desempenho (HPC) usando tecidos InfiniBand HDR (links entre racks de 30m)
• Arquiteturas leaf-spine de data center 200GbE conectando switches top-of-rack a switches middle-of-row
• Redes de armazenamento com NVMe-oF sobre InfiniBand exigindo alta largura de banda e baixa latência em vários racks
• Clusters de treinamento AI/ML utilizando switches NVIDIA Quantum-2 em racks adjacentes
• Conexões switch-para-servidor além de 20 metros, até 30 metros
• Implantações de data center hiperscala exigindo cabeamento de alta densidade e eficiência energética em distâncias moderadas

O MFS1S00-H030V é compatível com qualquer porta QSFP56 padrão que esteja em conformidade com SFF-8665. Ele é nativamente suportado nas plataformas de switch InfiniBand HDR e 200GbE NVIDIA Mellanox, bem como em muitos switches 200GbE de terceiros. As plataformas com compatibilidade verificada incluem:

• Switches InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Adaptadores NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand
• Switches 200GbE NVIDIA Mellanox SN3700, SN4600 series
• Switches 200G QSFP56 padrão da indústria (a compatibilidade varia; confirme o suporte a AOC)

¹ A leitura interna de temperatura via DDM até 75°C é permitida. Classificações máximas absolutas: Vcc -0.3 a 3.6V; tensão de entrada de dados -0.3 a 3.465V; limiar de dano 3.4 dBm.

Nota: Tolerância de comprimento para comprimentos <5m: +300mm>

• Alcance estendido a 200G: DACs passivos geralmente são limitados a 3-5m a 200G; AOC fornece desempenho robusto a 30m e além.
• Gerenciamento de cabos superior: Mais fino, leve e flexível que DACs de cobre; suporta raios de curvatura apertados (mínimo de 30mm).
• Melhor fluxo de ar: Menor obstrução em chassis de switch de alta densidade e sistemas de gerenciamento de cabos.
• Eficiência energética otimizada: 5.0W por extremidade a 200G é altamente competitivo para óptica ativa em 30m.
• Condicionamento de sinal integrado: EQ e pré-ênfase programáveis superam variações de PCB do host e perdas de conector.
• Imunidade a EMI: O meio de fibra elimina interferência elétrica, ideal para ambientes de RF sensíveis.
• Monitoramento de Diagnóstico Digital (DDM): Monitoramento em tempo real de potência óptica, temperatura e tensão para manutenção proativa.

Serviço e Suporte – Hong Kong Starsurge

Como um provedor confiável de hardware de rede impulsionado pela tecnologia, a Hong Kong Starsurge Group oferece suporte abrangente para cabos ópticos ativos NVIDIA Mellanox. Nossos serviços incluem:

• Entrega global com prazos de entrega competitivos (disponibilidade de estoque mediante solicitação)
• Validação técnica pré-venda: verificações de compatibilidade com seus modelos de switch/servidor
• Consultas de comprimento personalizado para projetos especiais (sujeito a MOQ)
• Garantia limitada de hardware de 1 ano (cobertura do fabricante para reparo ou substituição)
• Suporte RMA e assistência para solução de problemas
• Equipe de engenharia de vendas multilíngue (inglês, chinês e outros)

Perguntas Frequentes

P: Qual é a distância máxima suportada pela série MFS1S00-HxxxV?

R: A série MFS1S00 suporta até 100 metros (MFS1S00-H100V). O modelo H030V é otimizado para links de 30 metros.

P: Este cabo é retrocompatível com portas de 100Gb/s (EDR)?

R: Sim, configurando os registradores de seleção de taxa apropriadamente (modo NRZ a 25.78125 GBd) e desativando o retiming, se necessário. No entanto, o uso ideal é a 200G HDR. Por favor, verifique a compatibilidade do host para ambientes de velocidade mista.

P: Qual é o consumo de energia típico a 30 metros?

R: O consumo de energia é independente do comprimento; cada extremidade consome 5.0W típico com retiming ativado, seja o cabo de 1m ou 100m.

P: O cabo suporta Monitoramento de Diagnóstico Digital (DDM)?

R: Sim, o DDM fornece monitoramento em tempo real da potência óptica Rx/Tx, corrente de polarização, tensão de alimentação e temperatura da caixa por canal, com limiares de aviso/alarme.

P: Qual garantia é fornecida?

R: A NVIDIA Mellanox fornece uma garantia limitada de hardware de 1 ano cobrindo reparo ou substituição de peças para defeitos de fabricação.

P: Posso usar este cabo com switches que não sejam Mellanox?

R: Pode funcionar com switches QSFP56 de terceiros que suportam 200GbE e AOCs com retiming. No entanto, a compatibilidade não é garantida; recomendamos verificar com o fornecedor do seu switch e testar antes da implantação em larga escala.

Precauções e Manuseio

• Não exceda a tensão máxima absoluta de alimentação (3.6V) para evitar danos permanentes à óptica interna.
• Evite dobras mais apertadas que o raio de curvatura dinâmico de 30mm para evitar danos à fibra.
• Mantenha as tampas de poeira nos conectores até a instalação; a contaminação pode causar degradação do sinal e aumento da BER.
• Opere dentro da faixa de temperatura da caixa de 0-70°C para confiabilidade especificada.
• Use precauções ESD padrão (pulseiras aterradas, tapetes ESD) ao manusear conectores QSFP56.
• Não puxe ou force o cabo pelos conectores; use a aba de puxar para desconectar.
• O cabo é classificado como produto laser Classe 1 de acordo com a IEC 60825-1. Evite exposição direta à abertura do laser.

Sobre a Hong Kong Starsurge Group Co., Limited

Fundada em 2008, a Hong Kong Starsurge Group Co., Limited é um provedor de hardware de rede, serviços de TI e soluções de integração de sistemas impulsionado pela tecnologia. Atendendo clientes em todo o mundo, a Starsurge atende indústrias como governo, saúde, manufatura, educação, finanças e empresas. A empresa fornece switches de rede, NICs, pontos de acesso sem fio, controladores, cabos e cabos ópticos ativos de marcas líderes. Com uma abordagem centrada no cliente, a Starsurge foca em qualidade confiável, serviço responsivo, suporte multilíngue e capacidades de entrega global. Como um parceiro confiável para soluções de rede NVIDIA Mellanox, a Starsurge combina expertise técnica com excelência na cadeia de suprimentos para ajudar os clientes a construir infraestrutura de rede eficiente, escalável e confiável.

---

Fatos Principais

• • 200Gb/s (4x50G PAM4)
• • Comprimento de 30 metros
• • Potência: 5.0W típico (retimed por extremidade)
• • Tecnologia VCSEL + MMF
• • Jaqueta LSZH, RoHS
• • Pronto para InfiniBand HDR / 200GbE
• • QSFP56 hot-pluggable
• • Suporte DDM

Matriz de Compatibilidade

• • Switches InfiniBand NVIDIA Quantum-2
• • Adaptadores ConnectX-6 HDR / ConnectX-7
• • Switches 200GbE SN3700, SN4600
• • Switches QSFP56 200G de terceiros (limitado)
• • Não compatível com portas QSFP28 (100G) sem adaptador

Checklist do Comprador

• • Confirmar tipo de porta QSFP56 (não QSFP28)
• • Distância necessária: 30m ou outra?
• • Temperatura do ambiente operacional (0-70°C)
• • Suporte do switch para AOC / retiming a 200G PAM4
• • Termos de garantia e RMA
• • Prazo de entrega e preços por volume
