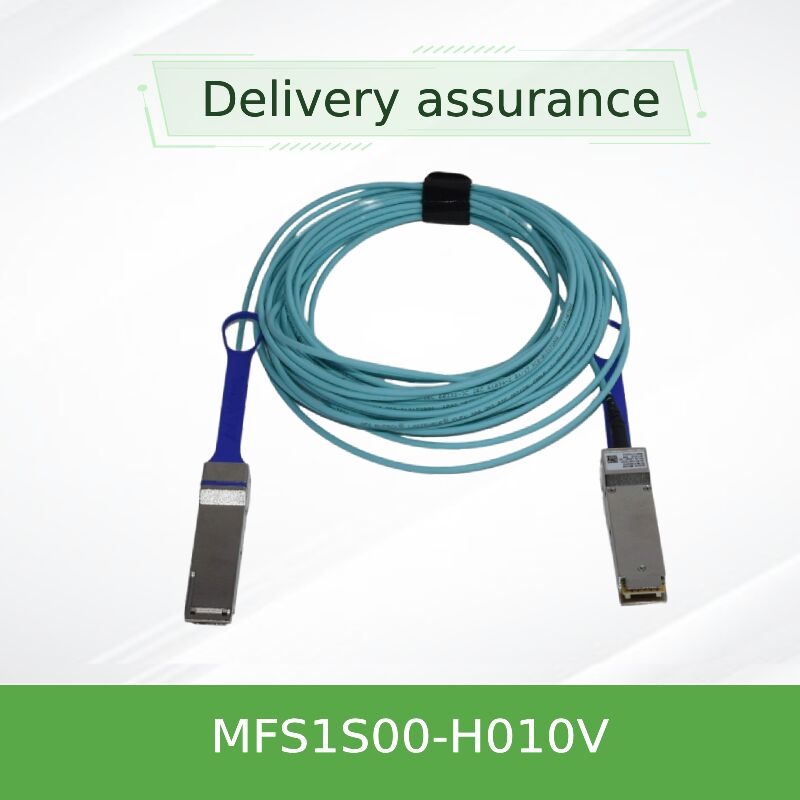

NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 Cabo Óptico Ativo 10m MMF AOC para InfiniBand HDR & 200GbE
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFS1S00-H010V |
| Documento: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tecnologia: | Infiniband |
| Tipo: | Cabo Mellanox AOC | Comprimento do cabo: | 10 metros |
| Modelo: | MFS1S00-H010V | Nome: | Cabo ótico ativo de MFS1S00-H010V Mellanox até o cabo de 200Gb/s IB HDR QSFP56 10m Mellanox AOC |
| Palavra-chave: | Cabo Mellanox | ||
Descrição de produto
NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 cabo óptico ativo
Alta densidade 200G InfiniBand HDR / 200GbE cabo óptico ativo. Modulação PAM4. Potência de 5,0W. Tecnologia VCSEL.
Visão geral do produto
ONVIDIA Mellanox MFS1S00-H010Vé um cabo óptico ativo de fibra multi-modo (MMF) QSFP56 de 200 Gbit/s de alto desempenho,fornecer 10 metros de conectividade fiável para centros de dados de próxima geração e clusters de computação de alto desempenhoProjetado para InfiniBand HDR (High Data Rate) e ambientes Ethernet de 200 Gigabit, este AOC aproveita a modulação PAM4 de 50Gb / s por faixa (4x50G) para alcançar uma largura de banda agregada de 200Gb / s.Em comparação com os DACs passivos, o MFS1S00-H010V permite uma integridade de sinal superior, raios de curvatura mais apertados, peso reduzido e fluxo de ar melhorado, consumindo apenas 5,0W típicos por extremidade (com retiming ativado).Construído com matrizes VCSEL e circuitos de retiming integradosCompatível com a interface de gerenciamento SFF-8665 (QSFP56) e SFF-8636, o cabo é conectável a quente e compatível com RoHS.
Características fundamentais
Até 200 Gb/s de taxa de transferência de dados
Modulação PAM4 de 4x 50Gb/s
Modulação PAM4 de 4x 50Gb/s
Baixa dissipação de energia
5.0W tip. por extremidade (reinicialização)
5.0W tip. por extremidade (reinicialização)
Regime de tempo selecionável por faixa
Para TX e RX até velocidades de 50 Gb/s
Para TX e RX até velocidades de 50 Gb/s
Condicionamento de sinal programável
Amplitude de saída Rx, pré-enfatização; equalizador de entrada Tx
Amplitude de saída Rx, pré-enfatização; equalizador de entrada Tx
10 metros de comprimento
Ideal para ligações transversais e entre linhas
Ideal para ligações transversais e entre linhas
Robusto e compatível
RoHS, SFF-8665 QSFP56, SFF-8636 Gestão I2C
RoHS, SFF-8665 QSFP56, SFF-8636 Gestão I2C
QSFP56 ligável a quente
Portão padrão, fonte de alimentação única de 3,3 V
Portão padrão, fonte de alimentação única de 3,3 V
Monitoramento de diagnóstico digital (DDM)
Monitorização de potência óptica, temperatura e tensão em tempo real
Monitorização de potência óptica, temperatura e tensão em tempo real
Tecnologia e Design
O MFS1S00-H010V emprega óptica ativa baseada em VCSEL com quatro filamentos de fibra multimodo por extremidade, cada faixa operando a 50Gb/s PAM4 (53,125 GBd) para alcançar uma largura de banda agregada de 200Gb/s.O cabo integra equalizadores de entrada programáveis e pré-enfatização de saída, permitindo o ajuste fino para vários sistemas host para maximizar a margem de ligação.Redução do jitter em taxas de dados elevadas, mantendo simultaneamente a compatibilidade com velocidades mais baixas (e.g., 100Gb/s NRZ) quando o retiming está desativado.Todos os componentes eletrônicos ativos são hermeticamente selados dentro dos gabinetes do conector QSFP56O cabo suporta seleção de taxa via registros SFF-8636, permitindo configuração para 25,78125 GBd NRZ (EDR) ou 26.56250 GBd operação PAM4 (HDR).
Desdobramentos típicos
- Clusters de computação de alto desempenho (HPC) usando tecidos HDR InfiniBand (10m de ligações transversas)
- Arquiteturas de coluna vertebral de centro de dados de 200GbE que conectam switches de topo de rack a switches de meio de fila
- Redes de armazenamento com NVMe-oF sobre InfiniBand que requerem alta largura de banda e baixa latência
- Clusters de treinamento AI/ML aproveitando switches NVIDIA Quantum-2 em racks adjacentes
- Conexões de comutação para servidor para além de 5 metros, até 10 metros
- Implementações de centros de dados de hiperescala que exijam cablagem de alta densidade e eficiência energética
Compatibilidade
O MFS1S00-H010V é compatível com qualquer porta QSFP56 padrão em conformidade com a SFF-8665.bem como muitos switches 200GbE de terceirosAs plataformas compatíveis verificadas incluem:
- Comutadores NVIDIA Mellanox Quantum-2 (QSFP56) em InfiniBand
- Adaptadores NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand
- Comutadores NVIDIA Mellanox SN3700, SN4600 série 200GbE
- Comutadores 200G QSFP56 padrão da indústria (compatibilidade varia; por favor, confirme o suporte do AOC)
Nota: Para um desempenho ideal, habilite o retiming em 50G PAM4 por faixa. Verifique o suporte AOC do seu modelo de switch específico antes de encomendar.Os registos de selecção de taxa devem ser configurados de forma adequada para a operação HDR..
Especificações técnicas
| Parâmetro | Min. | Tipico | Max. | Unidade |
|---|---|---|---|---|
| Voltagem de alimentação (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Dissipação de energia (cada extremidade, retiming em todas as faixas) | - Não. | 5.0 | 5.0 | W |
| Temperatura da caixa de funcionamento | 0 | - Não. | 701 | °C |
| Temperatura de armazenamento | - 40 | - Não. | 85 | °C |
| Umidade relativa de funcionamento | 5 | - Não. | 85 | % |
| Taxa de sinalização (PAM4) | -100 ppm | 53.125 | +100 ppm | GBd |
| Taxa de sinalização (NRZ, taxa selecionada) | -100 ppm | 25.78125 | +100 ppm | GBd |
| Taxa de dados agregados | - Não. | 200 | 212.5 | Gb/s |
| Taxa de erro de bits (BER) | < 1E-15 | - Não. | ||
| Duração (este modelo) | 10 metros (MFS1S00-H010V) | m | ||
| Tipo de fibra | Fibra multimodo (MMF) 50/125μm | - Não. | ||
| Tipo de conector | QSFP56 (compatível com a SFF-8665) | - Não. | ||
| Material do casaco | LSZH (low smoke zero halogen) | - Não. | ||
| Radius mínimo de curvatura (dinâmico) | 30 mm | mm | ||
| Tolerância ao ruído de alimentação (10Hz-10MHz) | 66 | mVpp | ||
1É permitida a leitura da temperatura interna através do DDM até 75°C. Nomenclaturas máximas absolutas: Vcc -0,3 a 3,6 V; tensão de entrada de dados -0,3 a 3,465 V; limiar de danos 3,4 dBm.
Guia de seleção MFS1S00-HxxxV Série (200Gb/s QSFP56 MMF AOC)
| Número da parte | Descrição | Duração |
|---|---|---|
| MFS1S00-H001V | NVIDIA Mellanox cabo óptico ativo, IB HDR, até 200 Gbps, QSFP56, LSZH | 1m |
| MFS1S00-H002V | - Não. | 2 m |
| MFS1S00-H003V | - Não. | 3 m |
| MFS1S00-H005V | - Não. | 5m |
| MFS1S00-H010V | Modelo selecionado AOC de 10 metros | 10 m |
| MFS1S00-H015V | - Não. | 15 m |
| MFS1S00-H020V | - Não. | 20 m |
| MFS1S00-H030V | - Não. | 30m |
| MFS1S00-H050V | - Não. | 50m |
| MFS1S00-H100V | - Não. | 100m |
Nota: Tolerância de comprimento para comprimentos < 5 m: +300 mm / -0 mm; para 5 m ≤ comprimento < 50 m: +500 mm / -0 mm.
Vantagens sobre DAC passivo e cablagem alternativa
- Extensão de alcance a 200G:DACs passivos são tipicamente limitados a 3-5m em 200G; AOC fornece desempenho robusto em 10m e além.
- Gestão superior de cabos:Mais fino, mais leve e mais flexível do que os DACs de cobre; suporta raios de curvatura apertados (30 mm min).
- Melhor fluxo de ar:Redução da obstrução no chassi do interruptor de alta densidade e nos sistemas de gestão de cabos.
- Eficiência energética otimizada:5.0W por extremo em 200G é altamente competitivo para a óptica ativa.
- Condicionamento de sinal integrado:EQ e pré-enfatização programáveis superam as variações do PCB hospedeiro e as perdas de conectores.
- Imunidade do IME:O meio de fibra elimina interferências elétricas, ideal para ambientes sensíveis de RF.
- Monitoramento de diagnóstico digital (DDM):Monitorização em tempo real da potência óptica, temperatura e tensão para manutenção proativa.
Serviço e Apoio Hong Kong Starsurge
Como um fornecedor confiável de hardware de rede orientado por tecnologia, o Hong Kong Starsurge Group oferece suporte abrangente para cabos ópticos ativos NVIDIA Mellanox.
- Entrega global com prazos de entrega competitivos (disponibilidade de estoque mediante pedido)
- Validação técnica pré-venda: verificações de compatibilidade com os seus modelos de interruptor/servidor
- Consultas personalizadas de comprimento para projectos especiais (sujeito ao MOQ)
- Garantia limitada de um ano para o hardware (a cobertura do fabricante para reparação ou substituição)
- Apoio RMA e assistência em resolução de problemas
- Equipe de engenharia de vendas multilíngue (inglês, chinês e outros)
Perguntas Frequentes
P: Qual é a diferença entre o MFS1S00-H010V e o AOC 100G da geração anterior?
R: O MFS1S00-H010V suporta 200Gb/s usando modulação 4x50G PAM4, enquanto os AOCs 100G usam 4x25G NRZ. Ele foi projetado para redes InfiniBand HDR e 200GbE,Oferecendo o dobro da largura de banda para clusters de HPC e IA de próxima geração.
P: Este cabo é compatível com portas de 100 Gb/s (EDR)?
R: Sim, definindo os registros de seleção de taxa adequadamente (modo NRZ em 25,78125 GBd) e desativando o retiming, se necessário.Verifique a compatibilidade do host para ambientes de velocidade mista.
P: Qual é o consumo típico de energia a 10 metros?
R: O consumo de energia é independente do comprimento; cada extremidade consome 5,0W típicos com retiming habilitado, independentemente de o cabo ser de 1m ou 100m.
P: O cabo suporta monitoramento de diagnóstico digital (DDM)?
R: Sim, o DDM fornece monitoramento em tempo real da potência óptica Rx/Tx, da corrente de desvio, da tensão de alimentação e da temperatura do caso por faixa, com limiares de aviso/alarme.
Q: Que garantia é fornecida?
R: A NVIDIA Mellanox fornece uma garantia limitada de hardware de 1 ano que cobre a reparação ou substituição de peças por defeitos de fabricação.
P: Posso usar este cabo com interruptores não-Mellanox?
R: Pode funcionar com switches QSFP56 de terceiros que suportem 200GbE e AOCs com retiming.Recomendamos verificar com o fornecedor do switch e testar antes da implantação em larga escala.
Precauções e manipulação
- Não exceder a tensão de alimentação máxima absoluta (3,6 V) para evitar danos permanentes à óptica interna.
- Evitar curvas com um raio de curva dinâmica superior a 30 mm para evitar danos às fibras.
- Manter tampas de poeira nos conectores até à sua instalação; a contaminação pode causar degradação do sinal e aumento do BER.
- Funcionar dentro da gama de temperaturas de 0-70 °C para garantir a fiabilidade especificada.
- Utilize precauções ESD padrão (cintos de pulso em terra, tapetes ESD) ao manipular os conectores QSFP56.
- Não puxe ou tire o cabo pelos conectores; use a aba de puxar para desconectá-lo.
- O cabo é classificado como produto a laser da Classe 1 de acordo com a IEC 60825-1.
Sobre a Hong Kong Starsurge Group Co., Limited
Factos-chave
- 200Gb/s (4x50G PAM4)
- 10 metros de comprimento
- Potência: 5,0 W tip (re-timed por extremidade)
- Tecnologia VCSEL + MMF
- Colete LSZH, RoHS
- InfiniBand HDR / 200GbE pronto
- QSFP56 ligável a quente
- Apoio DDM
Matriz de compatibilidade
- Comutadores NVIDIA Quantum-2 InfiniBand
- Adaptadores ConnectX-6 HDR / ConnectX-7
- Comutadores SN3700, SN4600 200GbE
- Comutadores 200G QSFP56 de terceiros (limitados)
- Não compatível com portas QSFP28 (100G) sem adaptador
Lista de verificação do comprador
- Confirmar o tipo de porta QSFP56 (não QSFP28)
- Distância exigida: 10 m ou mais?
- Temperatura do ambiente de funcionamento (0-70°C)
- Suporte de comutação para AOC / retiming em 200G PAM4
- Condições de garantia e RMA
- Prazo de execução e preços de volume
