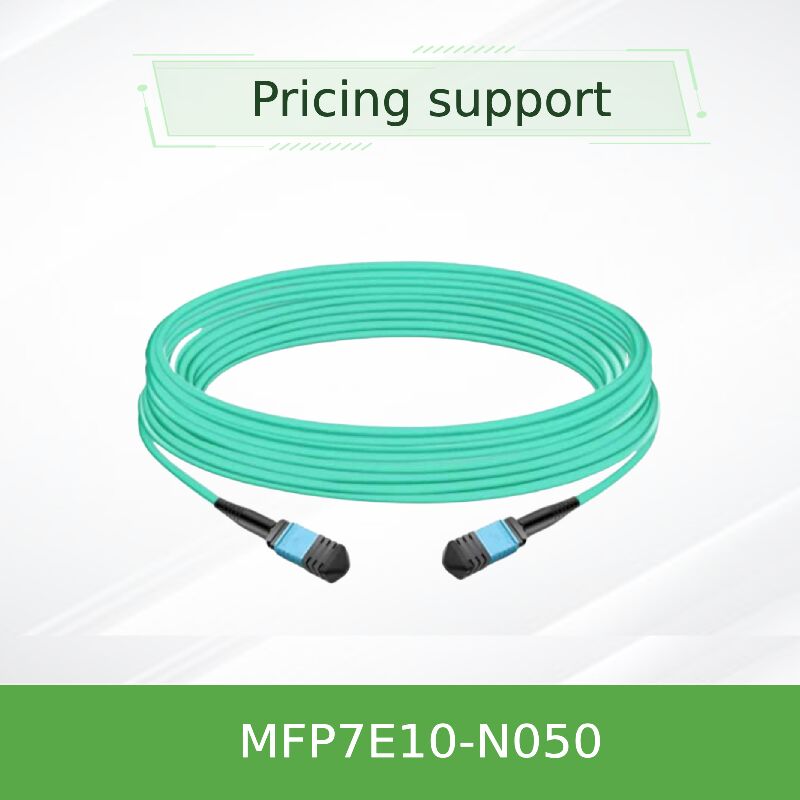

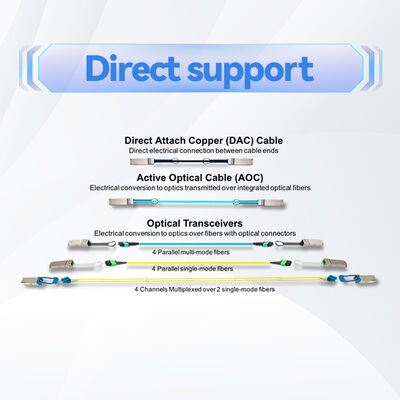

NVIDIA MFP7E10-N050 50m MPO APC Multimode Fiber Cable OM4 Extended Reach InfiniBand & Ethernet

Cabos de fibra óptica multimodo passivos de 50 metros de engenharia de precisão que utilizam fibra OM4 para aplicações de alcance alargado.e uma jaqueta robusta LSZH. Permite a conexão direta entre os transceptores OSFP 800G de duas portas, OSFP 400G de uma única porta e QSFP112 em faixas mais longas em arquiteturas de coluna vertebral do centro de dados.

O NVIDIA MFP7E10-N050 é o membro de alcance estendido da família de cabos ópticos multimodo passivos MFP7E10-Nxxx.Este cabo de 50 metros atinge a distância máxima de ligação suportada pela série, tornando-se a solução ideal para topologias de coluna vertebral, interconexões entre fileiras e conectividade de ponta de fila a ponta de fila dentro de centros de dados modernos.O cabo possui 8 fibras ativas dentro de um conector MPO-12/APC de 12 fibras, com 4 fibras inativas que servem como elementos de resistência para manter a integridade estrutural.

Projetado especificamente para o ecossistema de rede de alta velocidade da NVIDIA, ele suporta transceptores OSFP de duas portas de 800Gb / s, bem como módulos OSFP e QSFP112 de uma única porta de 400Gb / s.O conector polido em ângulo (APC) com polimento de 8 graus fornece desempenho superior de perda de retorno (≥ 35 dB), essencial para manter a integridade do sinal em distâncias mais longas com modulação PAM4.

Este mapeamento de fibra cruzada de tipo B (pin 1 a pin 12) permite a ligação direta entre transceptores sem gerenciamento de polaridade adicional.Cada cabo é testado na fábrica para cumprir as especificações Telcordia GR-1435 e IEC 61754-7, assegurando um desempenho fiável ao longo de todo o alcance de 50 metros.

• Conectores femininos MPO-12/APC com buracos de alinhamento
• 8 fibras activas multimodo OM4 (50/125 μm) com 4 fibras não utilizadas como elementos de resistência
• Polaridade Crossover Tipo-B: elimina a necessidade de inversão do cordão do adesivo
• Capa redonda flexível LSZH (Low Smoke Zero Halogen) /OFNR
• Suporta protocolos InfiniBand NDR, Ethernet 400GbE/800GbE e NVLink
• Mecanismo de fixação por empurrão-puxa para libertação rápida e acasalamento seguro
• Temperatura de funcionamento: 0°C a 70°C; armazenagem: -40°C a 85°C
• Perfil de baixa perda de inserção com OM4 otimizado para alcance alargado
• A especificação de alcance de 50 metros pressupõe dois painéis ópticos na ligação com um total de 4 junções de conectores ópticos

O MFP7E10-N050 utiliza fibra multimodo de grau OM4, que fornece maior largura de banda e menor atenuação do que o OM3, permitindo uma transmissão confiável de 50 metros a velocidades de 400G / 800G.A fibra OM4 apresenta uma largura de banda modal melhorada (largura de banda modal efetiva ≥ 4700 MHz·km a 850 nm) em comparação com a OM3 (≥ 2000 MHz·km), permitindo um alcance mais longo em aplicações PAM4 de alta velocidade.

A face final do conector MPO-12/APC possui um polimento em ângulo de 8 graus, o que minimiza os reflexos ópticos que podem causar instabilidade do transmissor e erros de bits em links de alta velocidade.Ao contrário dos conectores de contato físico ultra (UPC) tipicamente utilizados em aplicações de menor velocidade, APC garante perda de retorno ≥35 dB, crítica para 100G PAM4 e além em distâncias prolongadas.

A topologia do tipo B (crossover) do cabo mapeia as faixas de transmissão em uma extremidade para as faixas de recebimento no transceptor oposto. A faixa 1 (transmissão) se conecta à faixa 12 (recepção), faixa 2 à faixa 11, etc.Este corresponde ao pinout MPO padrão recomendado pela IEC 61754-7 para interconexão direta sem adaptadores externos.

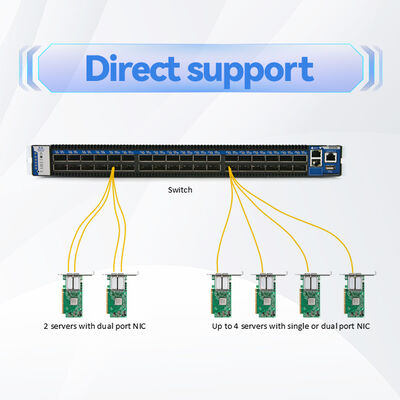

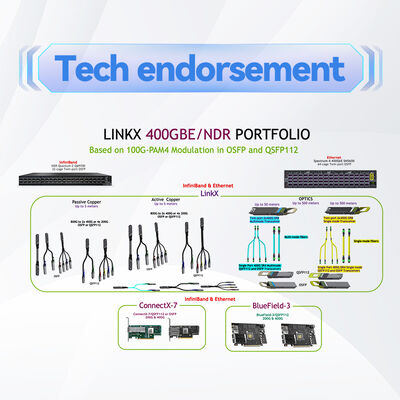

• Arquiteturas da coluna vertebral:Conecte os interruptores de folha aos interruptores de coluna vertebral em várias fileiras ou grandes salas de data center.
• Ligações de interruptor para interruptor:Conectar switches OSFP de duas portas (800G) utilizando duas portas MPO-12/APC em distâncias prolongadas.
• Interruptor para adaptador:Conecte os adaptadores de rede NVIDIA ConnectX-7 ou DPUs BlueField-3 através de transceptores OSFP ou QSFP112 com o orçamento máximo de ligação.
• Interligações entre linhas transversais:Ideal para ambientes onde os cabos OM3 de 30 metros são insuficientes e não são desejados cabos ópticos ativos.
• Clusters de computação de alto desempenho (HPC):Fornecer flexibilidade em aglomerados de treinamento de IA em larga escala com nós de computação distribuídos.

Projetado e validado para interoperabilidade perfeita com transceptores NVIDIA e hardware de rede.

Observação: O cabo é estritamente compatível com os conectores MPO-12/APC.

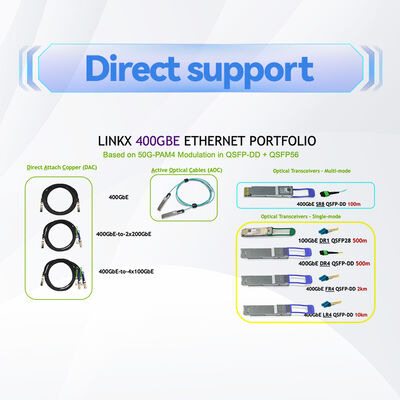

A NVIDIA oferece vários comprimentos para atender a várias topologias de data center.

Para implantações que exijam distâncias superiores a 50 metros, considere os cabos ópticos ativos (AOC) da NVIDIA ou soluções de modo único.

• Validação de ponta a ponta:Cada cabo é emparelhado com transceptores NVIDIA para garantir a interoperabilidade e margens de ligação em todo o alcance de 50m.
• Baixo custo total de propriedade:O design passivo elimina o consumo de energia, reduzindo a sobrecarga de resfriamento nos data centers.
• OM4 alcance alargado:Permite a distância multimodo máxima, reduzindo a necessidade de cabos ópticos ativos em muitas implementações.
• Durabilidade e segurança:A camisa LSZH minimiza os vapores tóxicos em caso de incêndio; a OFNR é indicada para instalações de elevação.
• Fabricação de precisão:Conectores APC polidos em fábrica com geometria consistente garantem perdas baixas repetíveis.
• Garantia e suporte:A compatibilidade direta com o NVIDIA reduz a complexidade de solução de problemas.

• Não remova as tampas de poeira até ao momento da instalação para evitar a contaminação das faces de extremidade ópticas.
• Evite exceder o raio mínimo de curvatura de 30 mm; curvas apertadas podem causar perda de micro-curvatura e danos permanentes da fibra, particularmente críticos para ligações de 50 m.
• Embora o cabo não seja condutor e insensível ao ESD, ele se combina com transceptores sensíveis ao ESD. Siga as precauções padrão de ESD durante o manuseio.
• Nunca misture os conectores MPO-12/APC (casca verde) com os conectores MPO-12/UPC (casca azul); os polimentos não correspondentes não se encaixam corretamente e podem danificar os pinos de alinhamento.
• Para limpeza de ferrulas, utilizar apenas lenços higiénicos isopropílicos e sem pêlos ou produtos de limpeza MPO específicos.
• Quando estiverem a uma distância máxima de 50 m, certificar-se de que todos os painéis de correcção e as ligações intermediárias utilizam conectores MPO-12/APC com características de baixa perda semelhantes.

A Hong Kong Starsurge Group Co., Limited é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada por tecnologia.A empresa atende clientes em todo o mundo com produtos incluindo switches de rede, NICs, pontos de acesso sem fio, controladores, cabos e equipamentos de rede relacionados.FabricaçãoA empresa também oferece soluções de IoT, sistemas de gerenciamento de rede, desenvolvimento de software personalizado, suporte multilíngue e entrega global.Com uma abordagem orientada para o clienteA Starsurge se concentra em qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir infraestrutura de rede eficiente, escalável e confiável.

Parceiro oficial da NVIDIA:A Starsurge fornece cabos, transceptores e componentes de rede NVIDIA originais com total transparência da cadeia de suprimentos e entrega rápida.

• Confirmar o tipo de conector: MPO-12/APC (fêmea) em ambas as extremidades
• Verificar a distância de ligação: 50m requer fibra OM4 e assume até 4 junções de conectores ópticos.
• Assegurar que os transceptores sejam compatíveis com a polaridade de cruzamento do tipo B e suportem o alcance de 50m do OM4.
• Verificar se todos os painéis de parches e as ligações intermediárias utilizam conectores MPO-12/APC com características de baixa perda.
• Manter em estoque os produtos de limpeza MPO adequados e os tampões contra poeira para manutenção.
• Realizar o cálculo do orçamento de ligações, incluindo todas as ligações, antes da implantação final.

• NVIDIA MMA4Z00-NSTransceptor OSFP 800G DR8 de duas portas para switches
• NVIDIA MMA1Z00-NS400Transceptor QSFP112 400G DR4 para adaptadores ConnectX-7
• Série NVIDIA MFP7E20Cableira óptica ativa (AOC) para um alcance superior a 50 m
• Adaptadores de parede MPO-12/APC para MPO-12/APCPara extensão e montagem de painéis
• NVIDIA MFP7E10-N030- 30m variante OM3 para aplicações de alcance mais curto

• Nota de aplicação: Cabos ópticos e conectores para NDR InfiniBand (disponível no suporte da NVIDIA)
• IEC 61754-7: Dispositivos de interconexão por fibra óptica ¢ família de conectores MPO
• Telcordia GR-1435-CORE: Requisitos gerais para os conectores ópticos de fibras múltiplas
• NVIDIA Optical Interconnect Guide para implantações de 400G/800G
