NVIDIA MFP7E10-N020 20m MPO APC Multimodo Fibra de Cabo InfiniBand & Ethernet

A série NVIDIA MFP7E10-Nxxx compreende cabos multimodo ópticos passivos com conectores MPO-12/APC, utilizando 8 fibras ativas de um arranjo de 12 fibras. O MFP7E10-N020 oferece um comprimento padrão de 20 metros, ideal para conexões entre racks que abrangem várias fileiras ou conectam switches a servidores em distâncias médias. Projetado especificamente para o ecossistema de rede de alta velocidade da NVIDIA, ele suporta transceptores OSFP de porta dupla de 800 Gb/s, bem como módulos OSFP de porta única e QSFP112 de 400 Gb/s. O Conector Polido Angulado (APC) com polimento de 8 graus reduz drasticamente a reflexão traseira, garantindo a integridade do sinal para a modulação PAM4 usada em arquiteturas de 50G, 100G por lane.

Este mapeamento de fibra crossover Tipo-B (pino 1 para pino 12) permite a conexão direta entre transceptores sem gerenciamento adicional de polaridade, simplificando a implantação. Cada cabo é testado em fábrica para atender às especificações Telcordia GR-1435 e IEC 61754-7, garantindo confiabilidade imediata.

• Conectores fêmea MPO-12/APC com furos de alinhamento – compatíveis com pinos de alinhamento do transceptor
• 8 fibras multimodo ativas (50/125 µm) com 4 fibras não utilizadas como elementos de resistência
• Polaridade Crossover Tipo-B: elimina a necessidade de inversão do cabo de remendo
• Capa flexível redonda LSZH (Low Smoke Zero Halogen) / OFNR – cor aqua para identificação multimodo
• Suporta protocolos InfiniBand NDR, Ethernet 400GbE/800GbE e NVLink
• Mecanismo de travamento push-pull para liberação rápida e acoplamento seguro
• Temperatura de operação: 0°C a 70°C; armazenamento: -40°C a 85°C
• Perfil de baixa perda de inserção otimizado para sinais PAM4 de alta velocidade

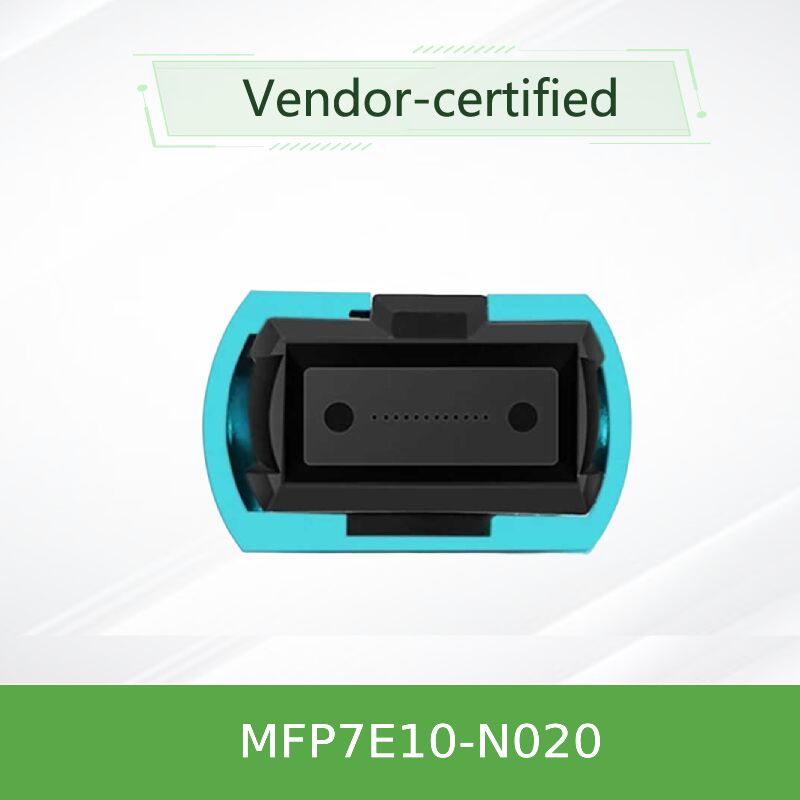

A face final do conector MPO-12/APC apresenta um polimento angulado de 8 graus, que minimiza as reflexões ópticas traseiras que podem causar instabilidade do transmissor e erros de bit em links de alta velocidade. Ao contrário dos conectores Ultra Physical Contact (UPC) tipicamente usados em aplicações de menor velocidade, o APC garante uma perda de retorno ≥35 dB, crucial para 100G PAM4 e além. A topologia Tipo-B (crossover) do cabo mapeia as lanes de transmissão em uma extremidade para as lanes de recepção no transceptor oposto – a lane 1 (transmissão) conecta-se à lane 12 (recepção), a lane 2 à lane 11, etc. Isso corresponde ao pinout MPO padrão recomendado pela IEC 61754-7 para interconexão direta sem adaptadores externos.

• Links switch-a-switch: Conecte switches OSFP de porta dupla (800G) usando duas portas MPO-12/APC para taxa de transferência agregada.
• Switch-para-adaptador: Conecte adaptadores de rede NVIDIA ConnectX-7 ou DPUs BlueField-3 via transceptores OSFP ou QSFP112.
• Arquiteturas spine-leaf em data centers que exigem alcance multimodo de 50 metros (com até 4 junções de conector).
• Computação de alto desempenho (HPC) e desagregação de armazenamento com extensões de fabricação NVLink.
• Links entre fileiras onde o comprimento de 15 metros é insuficiente e 20 metros oferece gerenciamento de cabos ideal.

Projetado e validado para interoperabilidade perfeita com transceptores e hardware de rede NVIDIA. Compatível com:

Nota: O cabo é estritamente compatível com conectores MPO-12/APC. Não acople com conectores MPO-12/UPC (carcaça azul), pois a incompatibilidade de polimento pode causar danos físicos e degradação do sinal.

A NVIDIA oferece vários comprimentos para atender a diferentes densidades de rack e interconexões de campus. O MFP7E10-N020 é a escolha recomendada para vãos inter-rack de médio a longo alcance:

Todos os cabos compartilham especificações mecânicas e ópticas idênticas, exceto pela tolerância de comprimento (para comprimentos ≥5 m, a tolerância é +2% x L / -0).

• Validação ponta a ponta: Cada cabo é emparelhado com transceptores NVIDIA para interoperabilidade e margens de link garantidas.
• Baixo custo total de propriedade: O design passivo elimina o consumo de energia, reduzindo a carga de resfriamento em data centers.
• Durabilidade e segurança: A capa LSZH minimiza fumos tóxicos em caso de incêndio; classificada OFNR para instalações em colunas.
• Fabricação de precisão: Conectores APC polidos em fábrica com geometria consistente garantem baixa perda repetível.
• Garantia e suporte: A compatibilidade direta com NVIDIA reduz a complexidade do troubleshooting.

• Não remova as tampas contra poeira até o momento da instalação para evitar contaminação das faces ópticas.
• Evite exceder o raio mínimo de curvatura de 30 mm; curvas acentuadas podem causar perda por microcurvatura e danos permanentes à fibra.
• Embora o cabo seja não condutor e insensível a ESD, ele se acopla a transceptores sensíveis a ESD – siga as precauções padrão de ESD durante o manuseio.
• Nunca misture conectores MPO-12/APC (carcaça verde) com conectores MPO-12/UPC (carcaça azul); polimentos incompatíveis não se encaixarão corretamente e podem danificar os pinos de alinhamento.
• Use apenas álcool isopropílico e lenços sem fiapos ou limpadores MPO dedicados para limpeza da virola.

Hong Kong Starsurge Group Co., Limited é um provedor de hardware de rede, serviços de TI e soluções de integração de sistemas impulsionado pela tecnologia. Fundada em 2008, a empresa atende clientes em todo o mundo com produtos que incluem switches de rede, NICs, pontos de acesso sem fio, controladores, cabos e equipamentos de rede relacionados. Apoiada por uma equipe experiente de vendas e técnica, a Starsurge atende setores como governo, saúde, manufatura, educação, finanças e empresas. A empresa também oferece soluções de IoT, sistemas de gerenciamento de rede, desenvolvimento de software personalizado, suporte multilíngue e entrega global. Com uma abordagem centrada no cliente, a Starsurge foca em qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir infraestrutura de rede eficiente, escalável e confiável.

Parceiro Oficial NVIDIA: A Starsurge fornece cabos, transceptores e componentes de rede NVIDIA genuínos com total transparência da cadeia de suprimentos e entrega rápida.

• Confirme o tipo de conector: MPO-12/APC (fêmea) em ambas as extremidades – carcaça verde.
• Verifique a distância do link: 20m está dentro do alcance OM3 (≤30m) e suporta alcance total de 50m se OM4 for usado para variantes mais longas.
• Certifique-se de que os transceptores sejam compatíveis com a polaridade crossover Tipo-B; óticas NVIDIA requerem Tipo-B para conexão direta.
• Verifique se seus painéis de conexão, se usados, também são MPO/APC e mantêm o mapeamento de polaridade.
• Mantenha limpadores MPO e tampas contra poeira adequados para manutenção.

• NVIDIA MMA4Z00-NS – Transceptor OSFP 800G DR8 de porta dupla para switches
• NVIDIA MMA1Z00-NS400 – Transceptor QSFP112 400G DR4 para adaptadores ConnectX-7
• Série NVIDIA MFP7E20 – Cabos ópticos ativos (AOC) para maior alcance
• Adaptadores bulkhead MPO-12/APC para MPO-12/APC – Para extensão e montagem em painel

• Nota de Aplicação: Cabos e Conectores Ópticos para InfiniBand NDR (disponível no suporte NVIDIA)
• IEC 61754-7: Dispositivos de interconexão de fibra óptica – Família de conectores MPO
• Telcordia GR-1435-CORE: Requisitos Genéricos para Conectores Ópticos Multifibras
