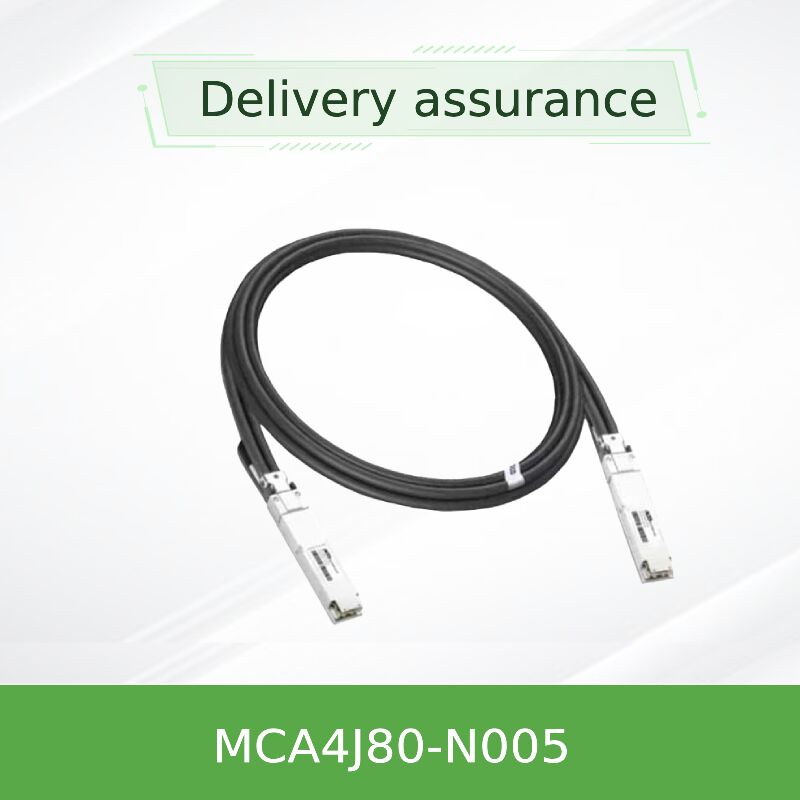

Cabo de Cobre Ativo Twin-Port NVIDIA MCA4J80-N005 800Gb/s OSFP – 5m InfiniBand NDR ACC
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCA4J80-N005 (980-9I602-00N005) |
| Documento: | MCA4J80-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tecnologia: | Infiniband |
| Tipo: | cabo Mellanox DAC | Comprimento do cabo: | 5 metros |
| Nome: | Cabo de cabo Mellanox DAC Cabo de cobre ativo IB IB Twin Port NDR 800GB/S OSFP 5 METROS MCA4J80-N005 | Palavra-chave: | cabo Mellanox DAC |
| Destacar: | Cabo de cobre OSFP NVIDIA 800Gb/s,Cabo InfiniBand NDR Mellanox 5m,Cabo de cobre ativo twin-port OSFP |
||
Descrição de produto
InfiniBand NDR 5 metros 26AWG 1.5W por extremo OSFP para 2x400Gb/s OSFP
Cabos de cobre ativo de alta densidade e latência ultra-baixa para tecidos InfiniBand e Ethernet 800G. Ideal para conectividade switch-to-switch (Quantum-2) e switch-to-DGX H100.Integridade do sinal otimizada pela NVIDIA, compatível com RoHS/LSZH e ligável a quente.
O NVIDIA MCA4J80-N005 é umCable de cobre ativo OSFP de duas portas de 800 Gb/s (ACC)suportando portas duplas de 400 Gb/s a partir de uma única interface OSFP de 800 Gb/s, concebido para redes InfiniBand NDR e Ethernet Spectrum-4,Este cabo de 5 metros usa condutores 26AWG com ICs de equalizer integrados para estender o alcance mantendo latência ultra-baixa (passiva) e apenas 1É parte da série NVIDIA MCA4J80, oferecendo interconexão confiável e econômica para centros de dados de próxima geração.
A tecnologia ACC combina a robustez do cobre com o condicionamento ativo do sinal para alcançar ligações de 5 metros sem a complexidade do transceptor óptico.O MCA4J80-N005 possui EEPROM incorporado para a identificação do sistema anfitrião, suporta o fator de forma OSFP MSA conectável a quente e se adapta automaticamente ao protocolo InfiniBand ou Ethernet com base no switch conectado.
Ao contrário dos cabos DAC passivos limitados a comprimentos inferiores a 3 m a velocidades de 800G, a série MCA4J80 incorpora umIC de equalização de pré-enfatizaçãoem cada conexão, estendendo efetivamente o alcance até 5 metros, preservando a integridade do sinal.O resultado é uma latência adicionada próxima de zero e uma fração de potência em comparação com os cabos ópticos ativos ópticos (AOC)A NVIDIA afina cada comprimento para minimizar o ruído do sinal e os reflexos, garantindo uma operação robusta em tecidos NDR InfiniBand de alta densidade.O firmware ACC é consciente do protocolo e automaticamente muda entre InfiniBand e Ethernet sem configuração manual.
Este cabo é projetado usando 30AWG para as variantes de 3m/4m e 26AWG mais grosso para a versão de 5m (N005), reduzindo a perda de inserção e atendendo às especificações rigorosas da InfiniBand协会.
- ConectandoComutadores NVIDIA Quantum-2 (800Gb/s)em topologias de folhas de coluna vertebral até 5 metros.
- Links de comutação para servidor:DGX H100Sistemas com interruptores Quantum-2 ou Spectrum-4.
- Tecidos NDR InfiniBand que requerem interconexões densas, de baixo custo e de baixa potência para clusters AI/ML.
- Ethernet 800GbE para 2x400GbE aplicações de ruptura em ambientes baseados em espectro-4.
- Centro de dados TOR para racks adjacentes onde transceptores ópticos são desnecessários.
Projetado para integração perfeita dentro das pilhas de computação e rede aceleradas da NVIDIA.
- Comutadores NVIDIA Quantum-2 InfiniBand (por exemplo, série QM9700)
- Comutadores Ethernet NVIDIA Spectrum-4 (série SN5000)
- Sistemas NVIDIA DGX H100 / DGX A100 com gaiolas OSFP
- Qualquer porta OSFP padrão da indústria compatível com a OSFP MSA com suporte a 100G-PAM4 (800G/400G)
| Parâmetro | Especificações |
|---|---|
| Taxa de dados | 800Gb/s agregado (2x400Gb/s de duas portas) utilizando modulação 8x 100G-PAM4 |
| Tipo de conector | OSFP (Octal Small Formfactor Pluggable) para 2x OSFP (twin-port) |
| Comprimento do cabo | 5 metros (variante N005) |
| Medidor de fio | 26AWG (2x8 pares) |
| Diâmetro do cabo | 80,9 mm ± 0,03 mm |
| Consumo de energia | 1.5 watts no máximo por extremidade, tipicamente 1,2W |
| Tensão de alimentação | 3.3V ± 5% (3.135V ¥ 3.465V) |
| Temperatura da caixa de funcionamento | 0°C a +70°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Impedância característica | 100Ω ± 10% |
| Retardo na propagação | ≤ 4,5 ns/m |
| Radius mínimo de curvatura (unico, longe da convecção) | 5x diâmetro do cabo (~ 44,5 mm) |
| Radius mínimo de curvatura (repetido/longo) | 10x diâmetro do cabo (~ 89 mm) |
| Radius de curvatura da montagem (próximo do conector) | 10x diâmetro do cabo |
| Material do casaco | LSZH (low smoke zero halogen) |
| Conformidade regulamentar | RoHS, CE, FCC Classe A, UKCA, CB, TUV, RCM, VCCI |
| PN de encomenda | Descrição | Duração | AWG | Tipo de cabo |
|---|---|---|---|---|
| MCA4J80-N003 | NVIDIA Active Copper Cable, NDR de duas portas IB, 800 Gbps, OSFP | 3 m | 30AWG | Rodada normal |
| MCA4J80-N004 | NVIDIA Active Copper Cable, NDR de duas portas IB, 800 Gbps, OSFP | 4 m | 30AWG | Rodada normal |
| MCA4J80-N005 | NVIDIA Active Copper Cable, NDR de duas portas IB, 800 Gbps, OSFP, 5m, 26AWG | 5m | 26AWG | Redondo, maior calibre |
| MCA4J80-N003-FLT | Cable plano, 3m, OSFP a 2xOSFP, para roteamento específico DGX H100 | 3 m | 30AWG | Capa plana |
| MCA4J80-N003-FTF | Flat to finched top, 3m (de largura até ao topo com barbatanas) | 3 m | 30AWG | Híbridos |
O Grupo Starsurge de Hong Kong fornece suporte completo ao ciclo de vida, incluindo consultoria pré-venda, validação de compatibilidade, envio global e assistência técnica pós-venda.A nossa equipa experiente trabalha com empresas, instituições de pesquisa e operadores de data centers para implantar soluções de rede da NVIDIA com confiança.
- Comprimento de cabo personalizado / pedidos de rotulagem (sujeito ao MOQ).
- FAE (Field Application Engineer) para integração em larga escala.
- Serviços de garantia e RMA alinhados com os padrões de produtos da NVIDIA.
- Consolidação do BOM para o hardware de rede (switches, NICs, cabos, transceptores).
Sensível ao ESD:Os conectores são fornecidos com tampas de proteção ¥ retiradas apenas imediatamente antes da instalação.Evitar curvar-se para além do raio de curvatura mínimo especificado, especialmente perto do backshell. Certifique-se de que o roteamento do cabo não exceda a carga de tração ou as classificações de esmagamento. Para instalação detalhada, consulte a Nota de Aplicação das Diretrizes de Gerenciamento de Cabos da NVIDIA.
O produto é certificado RoHS, CE, FCC Classe A. É destinado ao uso de data centers comerciais; em ambientes residenciais pode causar interferências, e os usuários devem corrigir por conta própria.
Fundada em 2008,Hong Kong Starsurge Group Co., LimitedÉ um fornecedor tecnológico de hardware de rede, serviços de TI e soluções de integração de sistemas.ControladoresAs nossas experientes equipas de vendas e técnicas apoiam os sectores do governo, da saúde, da indústria, da educação, das finanças e das empresas.A Starsurge também fornece soluções IoT, sistemas de gestão de rede, desenvolvimento de software personalizado e entrega global multilíngue.e soluções personalizadas para construir, infra-estrutura de rede escalável.
Como parceiro autorizado de marcas líderes, incluindo a NVIDIA / Mellanox, a Starsurge garante produtos genuínos com total rastreabilidade e tempos de entrega rápidos.
800 Gb/s (2x400 Gb/s)
5 metros (26AWG)
1.5W por extremidade
Propagação de ~ 4,5 ns/m
OSFP (twin-port breakout)
0°C a +70°C
| NVIDIA Switch / Sistema | Tipo de porta | Compatibilidade com o MCA4J80-N005 |
|---|---|---|
| Quantum-2 QM9700 / QM9790 | OSFP 800G (NDR) | Compatibilidade total, ligação directa |
| Espectro-4 série SN5000 | OSFP 800G Ethernet | Sim, detecção automática de protocolo. |
| DGX H100 (8-GPU) | OSFP 400G/800G | Compatível com portas de 2x400 Gb/s por cabo |
| NVIDIA ConnectX-7 / BlueField-3 | OSFP (NDR200 / NDR400) | Depende do tipo de adaptador; para a mudança de NDR400 para 800G, use o mapeamento de ruptura adequado |
- Confirmar que o interruptor ou servidor possui gaiolas OSFP com suporte a 800G ou 2x400G.
- Verificar o comprimento necessário: MCA4J80-N005 = 5 m; para corridas mais curtas, considerar N003 ou N004.
- Assegurar que o raio de curvatura do cabo se ajuste à disposição do rack (mínimo de 89 mm perto dos conectores).
- Verificar o protocolo (InfiniBand ou Ethernet) - não é necessária configuração, mas garantir a correspondência do perfil do switch.
- Precauções de DSE: pessoal formado, ambiente em terra.
3m, 30AWG, rodada padrão, 1,5W por extremidade
3 m de parte superior plana para uma distância livre mais estreita (específica do DGX H100)
DAC passivo até 2,5 m, opções QSFP-DD/OSFP
32 portas OSFP 800Gb/s NDR InfiniBand
- NVIDIA Cable Management Guidelines & FAQ Nota de aplicação
- Especificação OSFP MSA Rev. 1.12 Visão geral
- Guia de ajuste de desempenho da NDR da InfiniBand
- Notas de conformidade da FCC para as instalações de centros de dados da classe A e EMC
