Cabo divisor de fibra passivo NVIDIA MFP7E20-N010 de 10m | MPO-12/APC para 2xMPO-12/APC para InfiniBand 400G/800G
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFP7E20-N010 |
| Documento: | MFP7E20-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MFP7E20-N010 | Forma material: | Fio Redondo |
|---|---|---|---|
| Força de tração permitida: | 1000N <10000N | Certificação: | RoHS, CE, ISO9001, VDE, CCC |
| material da bainha: | PVC | Comprimento: | 10m |
| Taxa de dados: | 400 GB/S. | Origem: | Índia / Israel / China |
| Destacar: | Cabo divisor de fibra passivo NVIDIA de 10m,Cabo InfiniBand MPO-12 APC 400G,Divisor NVIDIA MPO-12 com garantia |
||
Descrição de produto

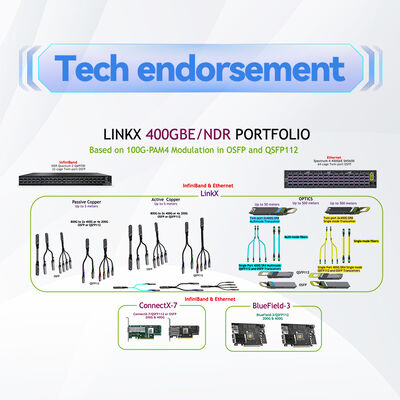

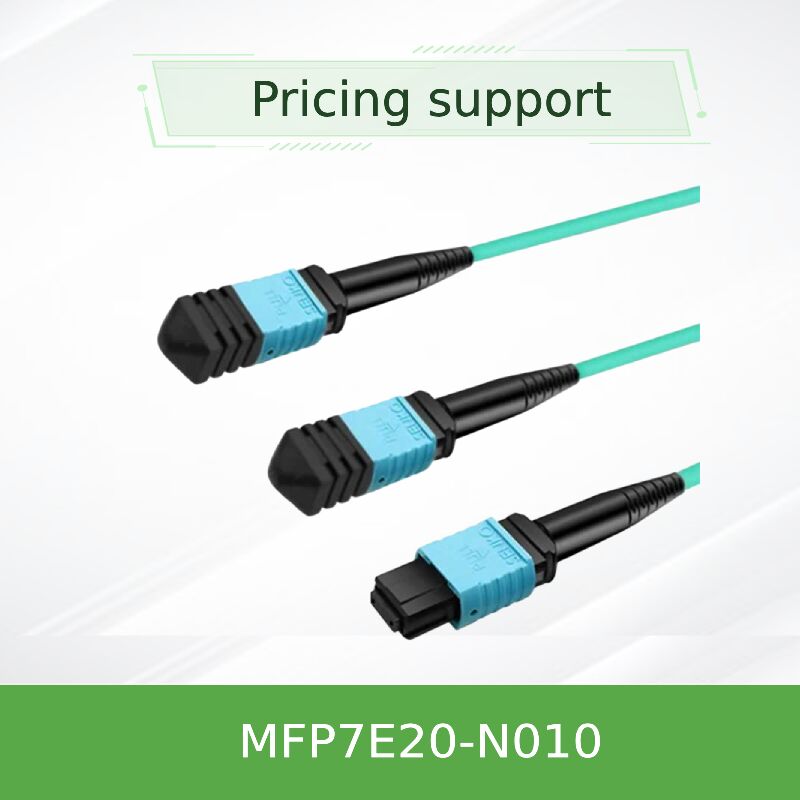

Cabo Divisor Óptico NVIDIA MFP7E20-N010 de 10m
MPO-12/APC para Duplo MPO-12/APC | Multimodo de 8 Fibras para InfiniBand e Ethernet 400G/800G
O NVIDIA MFP7E20-N010 é um cabo divisor de fibra passivo projetado com precisão para ambientes de data center de alta densidade de 400 Gb/s e 800 Gb/s. Ele permite conectividade perfeita de transceptores OSFP twin-port para transceptores OSFP ou QSFP112 duplos de 400 Gb/s, suportando aplicações NDR InfiniBand e 400GbE com alcance de 10 metros.
Fatos Chave em Resumo
| Número do Produto | MFP7E20-N010 |
| Comprimento do Cabo | 10 metros (32,8 pés) |
| Tipo de Conector | 1x MPO-12/APC (fêmea) para 2x MPO-12/APC (fêmea) |
| Tipo de Fibra | Multimodo de 8 fibras 50/125µm (OM3 para ≤30m, OM4 para >30m) |
| Aplicação | Divisão de OSFP twin-port (800G) para OSFP/QSFP112 duplos de 400G |
| Classificação da Jaqueta | LSZH (Low Smoke Zero Halogen) / OFNR, Aqua |
Visão Geral do Produto
O NVIDIA MFP7E20-N010 faz parte da família de cabos divisores ópticos passivos da série MFP7E20, projetada especificamente para redes InfiniBand NDR e Ethernet 400G de próxima geração. Este cabo de 10 metros apresenta uma configuração de fan-out 1:2, convertendo um conector MPO-12/APC em dois conectores MPO-12/APC, permitindo que transceptores OSFP twin-port (800 Gb/s) se conectem a dois transceptores separados de 400 Gb/s (OSFP ou QSFP112) em adaptadores ConnectX-7 ou DPUs BlueField-3.
Utilizando 8 fibras ativas (4 de transmissão, 4 de recepção) com fiação cruzada Tipo-B, o cabo garante o mapeamento correto das lanes (Pino 1 → Pino 12) para integridade de sinal ideal. O polimento de contato físico angulado (APC) (ângulo de 8 graus) minimiza o reflexo óptico traseiro, crítico para esquemas de modulação PAM4 de alta velocidade usados na transmissão de 200G por lane.
Principais Recursos

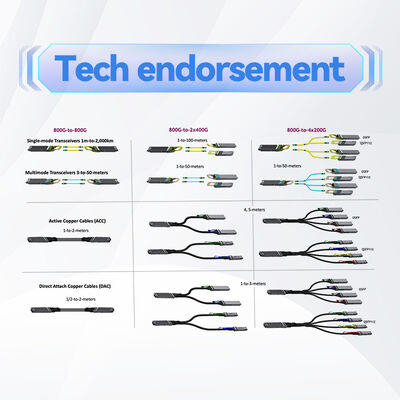

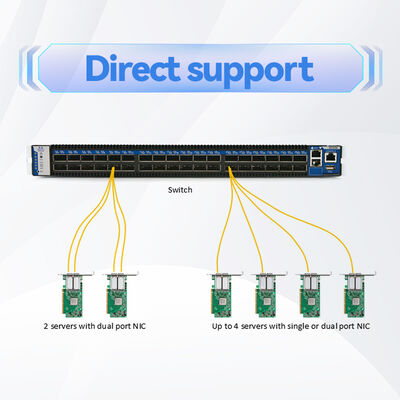

- Design Divisor 1:2 Fan-Out: Converte um OSFP twin-port (800G) em dois links independentes de 400G.
- Conectores MPO-12/APC: Polimento angulado (8°) reduz o reflexo traseiro para qualidade de sinal superior em links ópticos de alta velocidade.
- Fiação Cruzada Tipo-B: Garante o alinhamento correto das lanes (Pino 1 a Pino 12) por atribuição de lane óptica do transceptor.
- 8 Fibras Ativas: 4 fibras para transmissão, 4 para recepção; 4 fibras inativas atuam como elementos de reforço.
- Construção de Alta Durabilidade: Jaqueta redonda flexível LSZH com trava push-pull para fácil instalação e remoção.
- Conformidade com Normas: Atende aos padrões IEC 61754-7, GR-1435 e Telcordia para confiabilidade.
- Agnóstico a Protocolo: Suporta protocolos InfiniBand NDR/HDR, Ethernet 400GbE e NVLink.

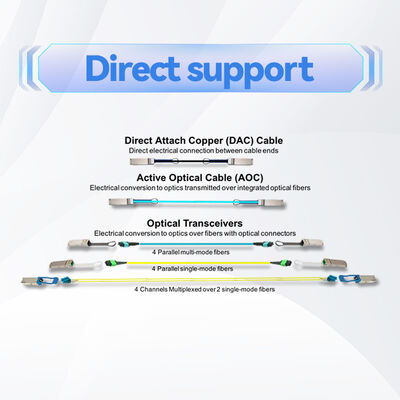

Tecnologia Óptica e Integridade do Sinal
O MFP7E20-N010 emprega conectores MPO-12/APC com uma face final angulada de 8 graus. Este polimento de precisão reduz significativamente a perda de retorno óptico (≥35 dB), prevenindo a distorção do sinal causada pela luz refletida reentrando na fonte do laser. Isso é particularmente crítico para a modulação PAM4 usada na transmissão de 200G por lane, onde a relação sinal-ruído é primordial.
O esquema de cruzamento Tipo-B garante que a fibra de transmissão da Lane 1 do lado do switch se alinhe com o fotodetector de recepção na Lane 12 do lado do adaptador, mantendo o mapeamento correto do canal óptico em todo o link.
Perda de Inserção: ≤ 0,35 + 0,0004 x L (dB) onde L = comprimento em metros, garantindo desempenho previsível na distância de 10m.
Implantações Típicas
- Conexões Leaf-Spine: Conectando switches NVIDIA Quantum-2 (com OSFP twin-port) a nós de computação com adaptadores ConnectX-7.
- Clusters de Treinamento de IA: Ligando portas de switch 800G a interfaces de servidor GPU duplas de 400G.
- Sistemas de Armazenamento: Interconectando armazenamento de alto desempenho com DPUs BlueField-3.
- Top-of-Rack de Data Center: Fan-out de switches de núcleo de alta densidade para múltiplos switches ToR ou servidores.
- Ambientes Multi-Protocolo: Tecidos mistos InfiniBand e Ethernet usando transceptores compatíveis.
Compatibilidade e Emparelhamento de Transceptores
O MFP7E20-N010 foi projetado para funcionar com o portfólio de transceptores ópticos de alta velocidade da NVIDIA:
| Extremidade | Transceptores Compatíveis | Aplicação |
|---|---|---|
| Extremidade Única MPO-12/APC | MMA4Z00-NS (OSFP twin-port DR8) | Lado do switch (800G) |
| Extremidades Duplas MPO-12/APC | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | Lado do adaptador (400G cada) |
Nota: Ambas as portas de um transceptor OSFP twin-port devem usar o mesmo tipo de cabo (ambos divisor ou ambos reto). A mistura não é permitida.
Matriz de Compatibilidade
| Plataforma | Compatibilidade |
|---|---|
| Série NVIDIA Quantum-2 QM9700/QM9790 | ✓ Sim (com transceptores OSFP twin-port) |
| Adaptadores NVIDIA ConnectX-7 | ✓ Sim (com cages OSFP ou QSFP112) |
| DPUs NVIDIA BlueField-3 | ✓ Sim (com transceptores apropriados) |
| Switches de Terceiros de 400G | ✓ Ao usar transceptores OSFP/QSFP112 de 400G compatíveis |
Especificações Técnicas
| Categoria | Detalhe |
|---|---|
| Número da Peça | MFP7E20-N010 |
| Descrição | Cabo de fibra passivo NVIDIA, MMF, MPO-12/APC para 2x MPO-12/APC, 10m |
| Tipo de Conector | MPO-12/APC fêmea (ambas as extremidades), carcaça verde |
| Contagem de Fibras | 8 fibras ativas (4 Tx, 4 Rx) + 4 membros de reforço inativos |
| Tipo de Fibra | Multimodo 50/125µm (OM3 para ≤30m, OM4 para >30m) |
| Comprimento do Cabo | 10 metros (tolerância: +0,1/-0m) |
| Diâmetro do Cabo | 3,0 ± 0,2 mm |
| Raio Mínimo de Curvatura | 30 mm (em qualquer lugar do cabo) |
| Material da Jaqueta | LSZH (Low Smoke Zero Halogen), OFNR, cor Aqua |
| Perda de Inserção (IL) | ≤ 0,35 + 0,0004 x L dB (L=comprimento em metros) |
| Perda de Retorno (RL) | ≥ 35 dB |
| Topologia de Fiação | Cruzada (Tipo B) |
| Temperatura de Operação | 0°C a 70°C |
| Temperatura de Armazenamento | -40°C a 85°C |
| Umidade (Operação) | 10% a 85% UR (sem condensação) |
| Conformidade Regulatória | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| Classe de Segurança a Laser | Classe I (IEC 60825-1, 21 CFR 1040) |
| Conformidade EMC | CE, FCC Classe A, ICES, RCM, VCCI |
Guia de Seleção: Opções de Comprimento da Série MFP7E20
| Número da Peça | Comprimento | Caso de Uso Típico |
|---|---|---|
| MFP7E20-N003 | 3m | Conexões no mesmo rack |
| MFP7E20-N005 | 5m | Conexões de racks adjacentes |
| MFP7E20-N007 | 7m | Conexões dentro da linha |
| MFP7E20-N010 | 10m | Entre linhas / fim de linha |
| MFP7E20-N015 | 15m | Conexões entre corredores |
| MFP7E20-N020 | 20m | Vários racks de distância |
| MFP7E20-N030 | 30m | Fim de linha para racks de servidores |
| MFP7E20-N050 | 50m | Através do data center (com OM4) |
Vantagens do MFP7E20-N010
- Alcance Otimizado de 10m: Ideal para distâncias típicas de rack a rack em data centers modernos.
- Desempenho Qualificado pela NVIDIA: Testado em fábrica para garantir confiabilidade fora da caixa e conformidade com as especificações InfiniBand NDR.
- Design Eficiente em Espaço: Jaqueta redonda flexível de 3 mm com abas push-pull simplifica o gerenciamento e a instalação de cabos.
- À Prova de Futuro: Suporta modulação PAM4 de 200G por fibra, pronto para implantações de 1.6T de próxima geração.
- Conforme com Segurança: A jaqueta LSZH reduz emissões tóxicas em caso de incêndio, ideal para espaços fechados de data center.
Serviço e Suporte pela Hong Kong Starsurge
Como um provedor experiente de infraestrutura de rede desde 2008, a Starsurge garante que suas necessidades de cabeamento sejam totalmente atendidas:
- Cabos ópticos genuínos da NVIDIA com rastreabilidade completa.
- Orientação técnica pré-venda sobre comprimento do cabo e compatibilidade de transceptores.
- Envio global com embalagem segura.
- Suporte pós-venda e assistência de garantia.
- Descontos para pedidos em volume e consultas de comprimento personalizado são bem-vindos.
Lista de Verificação do Comprador
- Verifique a compatibilidade do transceptor (OSFP twin-port no lado do switch, OSFP/QSFP112 de 400G no lado do adaptador).
- Confirme o requisito de comprimento do cabo: 10m atende à maioria das distâncias intra-rack.
- Certifique-se de que os conectores MPO-12/APC sejam usados (carcaça verde) - não compatível com UPC (carcaça azul).
- Planeje ferramentas de limpeza adequadas e gerenciamento de tampas contra poeira durante a instalação.
- Verifique o ambiente operacional: 0°C a 70°C, umidade 10-85% sem condensação.
Precauções de Manuseio e Instalação
- Mantenha as tampas contra poeira até imediatamente antes da inserção para evitar contaminação do conector.
- Sempre limpe os conectores do cabo e os receptáculos do transceptor usando limpadores ópticos apropriados antes de acoplar.
- Evite curvas apertadas – mantenha o raio de curvatura ≥30mm para evitar danos à fibra e perda de sinal.
- Precauções ESD – embora o cabo em si seja passivo, ele se conecta a transceptores sensíveis a ESD; use estações de trabalho aterradas.
- Não misture conectores APC e UPC – a diferença de ângulo de 8° impede o acoplamento adequado e pode danificar os conectores.
- Mantenha longe de líquidos e poeira excessiva.
Perguntas Frequentes
R: A série MFP7E20 é um cabo divisor 1:2 projetado especificamente para transceptores OSFP twin-port. Ele divide um conector MPO-12/APC em dois conectores MPO-12/APC separados, permitindo que uma porta de switch 800G se conecte a dois dispositivos 400G. Um cabo trunk padrão teria conectividade um para um.
R: Sim, o cabo é agnóstico a protocolo. Quando usado com transceptores apropriados, ele suporta 200G (usando 2 fibras por direção) e é retrocompatível com velocidades mais baixas, desde que os transceptores usem interfaces MPO-12/APC.
R: Sim, 10m é tipicamente suficiente para conexões dentro da mesma linha ou entre linhas adjacentes, considerando o gerenciamento vertical de cabos e o roteamento em bandejas aéreas.
R: A NVIDIA oferece uma garantia limitada de 1 ano. A Starsurge oferece suporte adicional para reivindicações de garantia e substituições.
R: As extremidades do cabo são rotuladas como '1' e '2' nas caudas do divisor para identificação. A fiação cruzada Tipo-B é pré-configurada; nenhuma orientação especial é necessária além de combinar os conectores com os transceptores.
