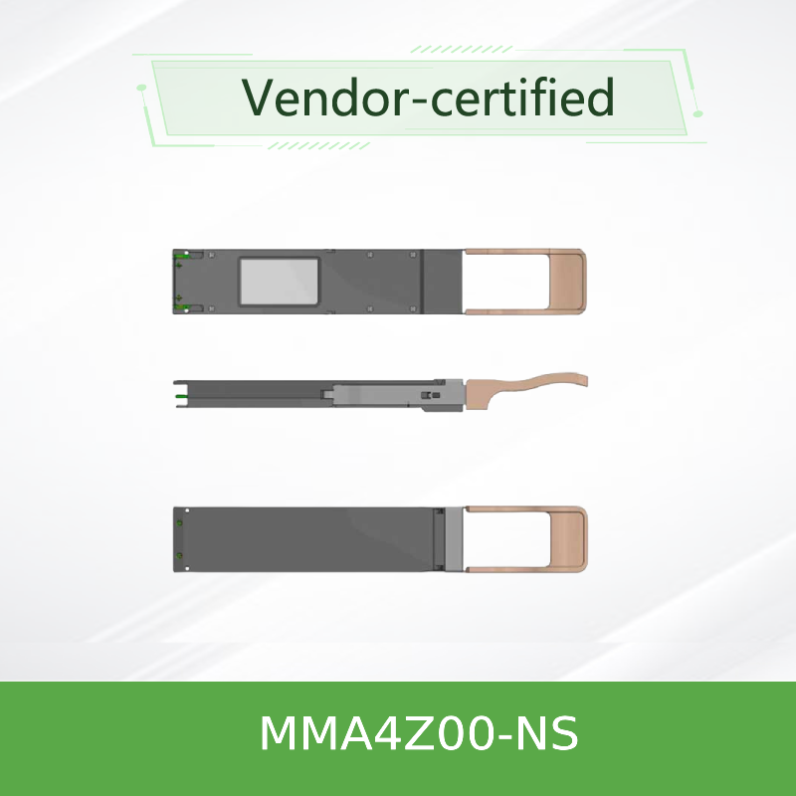

Transceptor OSFP 800G SR8 para Switches Quantum-2 e Spectrum-4 MMA4Z00-NS 50m
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | Transceptor ótico MMA4Z00-NS de Mellanox |
| Documento: | MMA4Z00-NS.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Doença: | NOVO E ORIGINAL | Disponibilidade: | Estoque |
|---|---|---|---|
| Tecnologia: | Infiniband e Ethernet | Velocidade máxima: | 800 GB/S. |
| Comprimento: | 50 milhões | Faixa de temperatura: | 0 ° C a +70 ° C. |
| Destacar: | 800g Osfp Sr8 Transceptor,Transceptor Nvidia Quantum-2,Transceptor OSFP com alcance de 50m |
||
Descrição de produto
Transceptor Multimodo Twin-Port SR8 OSFP NVIDIA MMA4Z00-NS 800G
Módulo Óptico 2×400Gb/s 8 Canais 100G-PAM4 para Switches Quantum-2 e Spectrum-4
Visão Geral do Produto
O NVIDIA MMA4Z00-NS é um transceptor multimodo paralelo OSFP Twin-Port SR8 de 800Gb/s que integra dois motores de transceptor independentes de 400Gb/s em um único fator de forma OSFP. Ele utiliza dois conectores ópticos MPO-12/APC de 4 canais, cada um suportando 400Gb/s sobre modulação 100G-PAM4. Este design inovador permite 64 portas de 400Gb/s em um switch Quantum-2 de 32 cages, oferecendo densidade de comutação sem precedentes. O firmware do transceptor suporta automaticamente os protocolos InfiniBand NDR e 400GbE com base no switch host. Disponível em variantes com aletas superiores (switches refrigerados a ar) e topo plano (DGX H100 / refrigerado a líquido).
Principais Recursos
- Taxa de dados: 800Gb/s (2× 400Gb/s) - 8× canais 100G-PAM4
- Suporte de protocolo: InfiniBand NDR, 400GbE (auto-detectado)
- Interface óptica: Dois conectores MPO-12/APC (4 canais cada)
- Comprimento de onda: VCSEL de 850nm
- Alcance: 50m OM4 / 30m OM3
- Consumo de energia: 17W máx. (15W típico) / 2W modo de suspensão de baixo consumo
- Hot-pluggable: Fator de forma OSFP, compatível com OSFP MSA
- Gerenciamento: Compatível com CMIS 4.0, interface I²C
- Diagnóstico digital: DDM para temperatura, tensão, bias, potência Tx/Rx
- Conformidade: RoHS, segurança de laser Classe 1M
Tecnologia e Design
O MMA4Z00-NS é uma inovação chave da NVIDIA que permite dois motores de transceptor independentes de 400G dentro de uma única carcaça OSFP. Isso é alcançado através de um arranjo de conector vertical patenteado que acomoda dois conectores ópticos MPO-12/APC no fator de forma OSFP. Cada motor suporta 4 canais de modulação 100G-PAM4 usando tecnologia VCSEL de 850nm. A variante com aletas superiores fornece resfriamento aprimorado para switches refrigerados a ar, enquanto a variante de topo plano é projetada para sistemas DGX H100 Cedar-7 e ambientes refrigerados a líquido. O transceptor suporta equalização Tx adaptativa, amplitude de saída Rx programável e diagnósticos digitais abrangentes com gerador/verificador PRBS e modos de loopback.
Implantações Típicas
- Switch-a-switch (800G): Conecte dois switches Quantum-2 ou Spectrum-4 a 800Gb/s usando dois cabos de fibra MFP7E10 retos.
- Switch-a-dois adaptadores 400G: Conecte-se a dois adaptadores ConnectX-7/OSFP ou BlueField-3/QSPP112 a 400G cada usando cabos retos.
- Switch-a-quatro adaptadores 200G: Use cabos divisores MFP7E20 1:2 para conectar a quatro adaptadores 200G, com redução automática de energia nos transceptores 400G.
- Integração DGX H100: A variante de topo plano conecta sistemas de GPU Cedar-7 a switches Quantum-2 ou Spectrum-4.
- Switch-a-switch (2 ×400G): Roteie duas fibras para switches diferentes para links duplos de 400G.
Compatibilidade
Switches: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G) - ambos requerem carcaças OSFP com aletas superiores para operação refrigerada a ar.
Adaptadores / DPUs: ConnectX-7/OSFP, ConnectX-7/QSFP112, BlueField-3/QSFP112. Transceptores OSFP de porta única (MMA4Z00-NS400) não são para uso em switches.
Cabos de fibra recomendados: MFP7E10 (reto, 4 canais para 4 canais) e MFP7E20 (divisor 1:2, 4 canais para 2×2 canais) - ambos crossover Tipo B com MPO-12/APC.
Regra crítica: Ambas as fibras em um transceptor twin-port devem ser do mesmo tipo (ambas retas ou ambas divisor) - não podem ser misturadas.
Protocolo: Auto-detecta InfiniBand NDR ou 400GbE com base no protocolo do switch.
Especificações
| Parâmetro | Valor |
|---|---|
| Tipo de Produto | Transceptor Multimodo OSFP SR8 Twin-Port 800G |
| Fator de Forma | OSFP (variantes com aletas superiores ou topo plano) |
| Taxa de Dados | 800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 |
| Conectores Ópticos | Dois MPO-12/APC (cada um com 4 canais) |
| Fibras Ativas por Porta | 8 (4 TX + 4 RX) por conector MPO |
| Comprimento de onda | VCSEL de 850nm |
| Alcance (OM4) | Até 50m (com 2 painéis de patch) |
| Alcance (OM3) | Até 30m (com 2 painéis de patch) |
| Tensão de Alimentação | 3.3V (3.135V - 3.465V) |
| Potência Máx. (ativa) | 17W máx. (15W típico) |
| Modo de Baixo Consumo | 2W máx. |
| Temperatura da Caixa Operacional | 0 °C a 70 °C |
| Temperatura de Armazenamento | −40 °C a 85 °C |
| Interface de Gerenciamento | I²C (compatível com CMIS 4.0) |
| Diagnóstico Digital | Temp, Vcc, bias, potência Tx/Rx por canal |
| Segurança do Laser | Classe 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Número do Modelo | MMA4Z00-NS |
A variante com aletas superiores é para switches Quantum-2/Spectrum-4 refrigerados a ar. A variante de topo plano (MMA4Z00-NS-FLT) é para sistemas DGX H100 Cedar-7 e sistemas refrigerados a líquido.
Guia de Seleção
| Número da Peça de Pedido | Descrição | Fator de Forma | Topo |
|---|---|---|---|
| MMA4Z00-NS | OSFP SR8 800G, 2 ×400G, multimodo, MPO-12/APC, 850nm, 50m | OSFP | Com Aletas |
| MMA4Z00-NS-FLT | OSFP SR8 800G, 2×400G, multimodo, MPO-12/APC, 850nm, 50m | OSFP | Plano |
| MMA4Z00-NS400 | OSFP SR4 400G, porta única (para adaptadores ConnectX-7/OSFP) | OSFP | Plano |
| MMA1Z00-NS400 | QSFP112 SR4 400G (para ConnectX-7/QSFP112 e BlueField-3) | QSFP112 | -- |
O MMA4Z00-NS (com aletas) é necessário para switches Quantum-2 e Spectrum-4 refrigerados a ar. A variante de topo plano é para DGX H100 e sistemas refrigerados a líquido.
Vantagens
- Densidade inigualável: 64 portas de 400Gb/s em um switch Quantum-2 de 32 cages - 2× a densidade em comparação com designs convencionais.
- Implantação flexível: Suporta switch-a-switch (800G), switch-a-adaptador (2×400G) e switch-a-4 adaptadores (4×200G) com cabos divisores.
- Agnóstico de protocolo: Auto-detecta InfiniBand ou Ethernet, simplificando inventário e logística.
- Eficiência energética: Modo de suspensão de baixo consumo de 2W e redução automática de energia de 200G no lado do transceptor.
- Cabeamento versátil: Suporta cabos retos ou divisores com escolhas de comprimento independentes (ambos os cabos devem ser do mesmo tipo).
- Confiabilidade comprovada: A validação de sistema ponta a ponta da NVIDIA garante desempenho ideal.
Serviço e Suporte
Como parceiro autorizado da NVIDIA, a Hong Kong Starsurge Group oferece:
- Consultoria técnica pré-vendas para design de interconexão óptica 800G/400G.
- Logística global com rastreamento em tempo real e suporte para desembaraço aduaneiro.
- Cobertura de garantia de hardware padrão da NVIDIA.
- Aconselhamento de firmware/compatibilidade para plataformas Quantum-2 e Spectrum-4.
- Suporte multilíngue (inglês, mandarim, cantonês) por e-mail ou telefone.
Perguntas Frequentes
P: Qual é a diferença entre as variantes com aletas superiores e topo plano?
R: A variante com aletas superiores (MMA4Z00-NS) é para switches Quantum-2 e Spectrum-4 refrigerados a ar com fluxo de ar reduzido. A variante de topo plano (MMA4Z00-NS-FLT) é para sistemas DGX H100 Cedar-7 e ambientes refrigerados a líquido.
P: Posso usar cabos retos e divisores juntos no mesmo transceptor?
R: Não. Ambas as portas de fibra em um transceptor OSFP twin-port devem usar o mesmo tipo de cabo - seja ambos retos (MFP7E10) ou ambos divisores (MFP7E20).
P: Qual é o alcance máximo deste transceptor?
R: 50m sobre fibra multimodo OM4 (com duas junções de painel de patch) ou 30m sobre OM3.
P: Este módulo pode ser usado em adaptadores ConnectX-7?
R: Não. Este é um transceptor de switch twin-port. Para adaptadores ConnectX-7, use transceptores OSFP de porta única (MMA4Z00-NS400) ou QSFP112 (MMA1Z00-NS400).
Precauções de Manuseio
Aviso de Segurança do Laser: A exposição à luz laser pode causar danos aos olhos. Use equipamento de proteção facial ao manusear este produto e mantenha a luz laser longe dos olhos e do rosto.
- Mantenha as tampas contra poeira em ambos os conectores ópticos sempre que os cabos de fibra não estiverem conectados.
- Sempre limpe os receptáculos do transceptor e os conectores dos cabos antes da inserção - 80% dos problemas de link estão relacionados a conectores ópticos sujos.
- Observe as precauções padrão de ESD durante a instalação e o manuseio.
- Não aplique líquidos aos conectores ópticos; use ferramentas e métodos de limpeza aprovados.
- Use apenas cabos de fibra fornecidos ou qualificados pela NVIDIA (série MFP7E10/MFP7E20).
- Ambos os cabos devem ter aproximadamente o mesmo comprimento para evitar dessincronização de latência (4,5ns/m).
- Certifique-se de que o módulo esteja totalmente inserido e travado para evitar problemas térmicos e de conectividade.
Sobre a Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited é um provedor de hardware de rede, serviços de TI e soluções de integração de sistemas impulsionado pela tecnologia. Desde 2008, atendemos clientes em todo o mundo com equipamentos de rede, incluindo switches, NICs, pontos de acesso sem fio, controladores, cabos e módulos ópticos. Nossas equipes experientes de vendas e técnicas dão suporte a diversas indústrias, como governo, saúde, manufatura, educação, finanças e empresas. Entregamos soluções personalizadas, logística global e suporte multilíngue - tudo baseado em um compromisso com o cliente em primeiro lugar com confiabilidade, desempenho e escalabilidade.
Fatos Principais
| Número da peça: | MMA4Z00-NS |
| Fator de forma: | OSFP (com aletas superiores) |
| Taxa de dados: | 800G (2×400G) |
| Conectores: | 2× MPO-12/APC |
| Alcance: | 50m OM4 / 30m OM3 |
| Comprimento de onda: | VCSEL de 850nm |
| Potência: | 17W máx. / 2W em suspensão |
| Aplicação: | Quantum-2, Spectrum-4 |
Lista de Verificação do Comprador
- Confirme se o seu switch suporta transceptores OSFP twin-port (Quantum-2 ou Spectrum-4).
- Selecione a variante de topo correta: com aletas superiores para switches refrigerados a ar, topo plano para DGX/refrigerados a líquido.
- Escolha o tipo de cabo: reto (MFP7E10) para 400G por porta ou divisor (MFP7E20) para 200G por porta.
- Certifique-se de que ambos os cabos sejam do mesmo tipo (ambos retos ou ambos divisores).
- Verifique se a infraestrutura de fibra é OM3 ou OM4 com conectores MPO-12/APC.
- Verifique os requisitos de temperatura ambiente do switch (máx. 35°C com todos os ventiladores, 30°C com falha de ventilador).
- Confirme o protocolo: InfiniBand NDR ou 400GbE (auto-detectado).
