Transceptor multimodo NVIDIA MMA4Z00-NS400 400G OSFP SR4 de 4 canais 100G-PAM4
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MMA4Z00-NS400 |
| Documento: | MMA4Z00-NS400.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Doença: | NOVO E ORIGINAL | Disponibilidade: | Estoque |
|---|---|---|---|
| Tecnologia: | Infiniband e Ethernet | Velocidade máxima: | 800 GB/S. |
| Comprimento: | 50 milhões | Faixa de temperatura: | 0 ° C a +70 ° C. |
| Nome: | transceptor óptico emllanox mma4z00-ns400 400gb/s de porta única OSFP 400GB/s Multimodo SR4 transcep | Palavras-chave: | Transceptor óptico Mellanox |
| Destacar: | Transceptor NVIDIA 400G OSFP SR4,transceptor óptico multimodo de 4 canais,transceptor OSFP 100G-PAM4 |
||
Descrição de produto

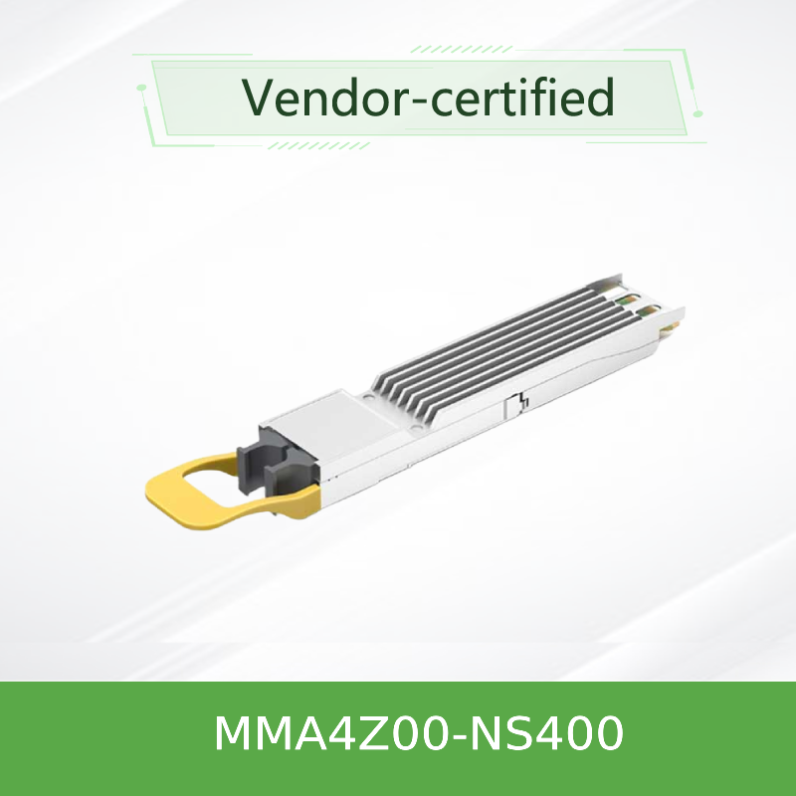

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Transceptor Multimodo
Módulo óptico de 4 canais 100G-PAM4 para InfiniBand NDR e 400GbE
Visão geral do produto
O NVIDIA MMA4Z00-NS400 é um transceptor multimodo OSFP SR4 de uma única porta de 400Gb/s projetado para centros de dados de alto desempenho.e um conector óptico MPO‐12/APCCom suporte para modos 400G e 200G automáticos (quando usado com cabos splitter), oferece conectividade flexível e eficiente em termos de energia para adaptadores ConnectX‐7 e switches Quantum‐2/Spectrum‐4.
Características fundamentais
- Taxa de transferência de dados: 400Gb/s (4* 100G-PAM4) ou 200Gb/s (2* 100G-PAM4)
- Apoio ao protocolo: InfiniBand NDR, 400GbE
- Interface óptica: MPO‐12/APC (conector único de 4 canais)
- Comprimento de onda: 850 nm VCSEL
- Alcance: 50m OM4 / 30m OM3
- Consumo de energia: 8,5 W max (400G) / 5,5 W max (200G)
- Conectável a quente: fator de forma OSFP, compatível com os requisitos OSFP MSA
- Gestão: CMIS 4.0 compatível, interface I2C
- Diagnóstico digital: DDM para temperatura, tensão, desvio, potência Tx/Rx
- Conformidade: RoHS, segurança do laser classe 1M
Tecnologia e Design
O MMA4Z00-NS400 aproveita a tecnologia óptica avançada da NVIDIA com matrizes VCSEL de 850 nm e acoplamento de fibra multimodo de alta velocidade.fornecendo largura de banda agregada de 400G através de um único conector MPO‐12/APCO transceptor suporta equalização de entrada Tx adaptativa, amplitude de saída Rx programável e ajuste pré / pós-cursor para uma integridade óptima do sinal.A monitorização de diagnóstico digital (DDM) fornece visibilidade em tempo real da temperaturaO módulo também inclui gerador/verificador PRBS e modos de loopback para diagnóstico do sistema.

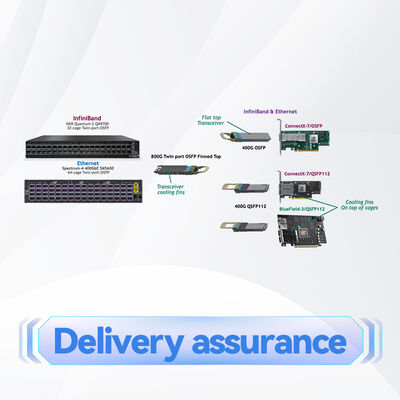

Desdobramentos típicos
- Modo 400G (cabelas retas): Conectar os switches Quantum‐2 ou Spectrum‐4 aos adaptadores ConnectX‐7 OSFP a 400 Gb/s utilizando cabos de fibra cruzada MFP7E10

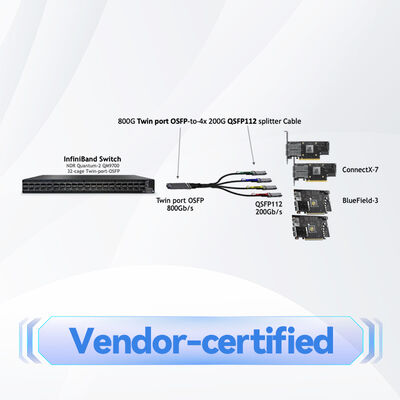

- Modo 200G (cabelas splitter): Use cabos splitter MFP7E20 1:2 para conectar um único transceptor 400G OSFP a dois adaptadores 200G ConnectX‐7, reduzindo automaticamente o consumo de energia
- Switch-to-switch: transceptores OSFP de dois portos com cabos retos suportam ligações switch-to-switch 800G
- Computação de alto desempenho: tecidos NDR InfiniBand para treinamento de IA/ML e clusters de HPC
- Cloud empresarial: ligações de agregação 400GbE em centros de dados de grande escala
Compatibilidade
Comutadores: NVIDIA Quantum‐2 (InfiniBand NDR), Spectrum‐4 (Ethernet 400G).
Adaptadores / DPUs: ConnectX‐7 OSFP (para este transceptor OSFP).
Os cabos de fibra de vidro recomendados são os cabos NVIDIA MFP7E10 (direitos) e MFP7E20 (1:2 splitter) crossover Tipo-B com conectores MPO‐12/APC.
Protocolos: InfiniBand NDR e 400GbE (auto-detectado com base no host).
Os transceptores OSFP de um único porto não são para uso em switches. Ambas as fibras em transceptores de dois portos devem ser do mesmo tipo, e não podem ser misturadas.
Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Tipo de produto | Transceptor multimodo 400G OSFP SR4 |
| Fator de forma | OSFP (compatível com a MSA), de superfície plana |
| Taxa de dados | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| Conector óptico | MPO-12/APC único (8 fibras activas: 4 TX + 4 RX) |
| Comprimento de onda | 850 nm VCSEL |
| Reach (OM4) | Até 50 m (com 2 painéis) |
| Alcance (OM3) | Até 30 m (com 2 painéis) |
| Tensão de alimentação | 3.3V (3.135V 3.465V) |
| Potência máxima (400G, 4-ch) | 8.5W máximo (8W típicos) |
| Potência máxima (200G, 2-ch) | 5.5W máximo (5W típicos) |
| Modo de baixa potência | 2W máximo |
| Temperatura da caixa de funcionamento | 0 °C a 70 °C (DDM até 75 °C) |
| Temperatura de armazenamento | -40 °C a 85 °C |
| Umidade relativa (operativa) | 5% ∼ 95% (não condensado) |
| Interface de gestão | I2C (compatível com o CMIS 4.0) |
| Diagnóstico digital | Temperatura, Vcc, desvio, potência Tx/Rx por faixa |
| Segurança do laser | Classe 1M (IEC 60825‐1, CDRH 21 CFR 1040) |
| Puxa a aba | Tan (multimodo) |
| Concha do conector | Verde (MPO‐12/APC) |
| Número do modelo | MMA4Z00-NS400 |
O modo 200G (2 canais) é ativado automaticamente quando se utilizam cabos de divisão 1:2 (série MFP7E20).
Guia de selecção de produtos
| Número da peça de encomenda | Descrição | Fator de forma | Alcance |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, multimodo, MPO‐12/APC, 850 nm | OSFP | 50m OM4 |
| MMA4Z00-NS (duas portas) | 800G OSFP 2*400G SR4 com duas portas | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (variante QSFP112) | QSFP112 | 50m OM4 |
Para compatibilidade com a DPU BlueField-3, use a variante QSFP112 (MMA1Z00-NS400).
Principais vantagens
- Modos de velocidade flexíveis: operação automática 200G/400G com base no tipo de cabo (direito ou splitter)
- Eficiência energética: 5,5 W max no modo 200G
- Projeto OSFP compacto: concha plana integrada com dissipadores de calor de gaiola ConnectX‐7
- Protocolo agnóstico: Auto-detecta InfiniBand NDR ou 400GbE, simplificando o inventário
- Integridade superior do sinal: o polimento APC minimiza os reflexos de volta para a confiabilidade do PAM4
- Diagnóstico abrangente: DDM em tempo real com limiares de alerta/alarme
Perguntas Frequentes
P: Qual é a diferença entre os modos 400G e 200G?
R: No modo 400G, todas as 4 faixas estão ativas com cabos MFP7E10 retos. No modo 200G, o transceptor detecta automaticamente cabos MFP7E20 splitter 1:2 e ativa apenas 2 faixas,Redução do consumo de energia.
P: Este módulo é compatível com DPUs BlueField‐3?
R: Não. As DPUs BlueField‐3 aceitam apenas dispositivos QSFP112. Para BlueField‐3, utilize a variante MMA1Z00‐NS400 QSFP112.
P: Posso misturar cabos retos e splitters num transceptor de duas portas?
R: Não. Ambas as fibras num transceptor OSFP de duas portas devem ser do mesmo tipo quer ambos cabos retos quer ambos os cabos divisores.
P: Que tipo de cabo de fibra é necessário?
R: Utilize cabos crossover Tipo-B fornecidos pela NVIDIA com conectores MPO‐12/APC MFP7E10 para 400G direto ou MFP7E20 para 200G splitter.
P: Qual é o alcance máximo deste transceptor?
R: 50 m sobre a fibra multimodo OM4 (com duas junções de painel de patch) ou 30 m sobre a OM3.
P: Este módulo pode ser usado em switches Ethernet?
R: Os transceptores OSFP de porta única como o MMA4Z00-NS400 não são destinados a ser utilizados em switches.Os transceptores OSFP de duas portas são usados em switches Quantum‐2 e Spectrum‐4.
Precauções para manuseio
Advertência de segurança do laser: A exposição à luz do laser pode causar danos aos olhos.
- Mantenha tampas de poeira no conector óptico sempre que um cabo de fibra não estiver ligado
- Limpe sempre o recipiente do transceptor e o conector do cabo antes da inserção ¢ 80% dos problemas de ligação estão relacionados com conectores ópticos sujos
- Observar as precauções padrão de ESD durante a instalação e manuseio
- Não aplicar líquidos no conector óptico; utilizar ferramentas e métodos de limpeza aprovados
- Utilize apenas cabos de fibra fornecidos pela NVIDIA ou qualificados (série MFP7E10/MFP7E20)
- Garantir que o módulo está totalmente inserido e trancado para evitar problemas térmicos e de conectividade
Matriz de compatibilidade
| Tipo de dispositivo | Plataformas suportadas |
|---|---|
| Comutadores de banda Infini | NVIDIA Quantum‐2 (com transceptores OSFP de duas portas) |
| Comutadores Ethernet | NVIDIA Spectrum‐4 (com transceptores OSFP de duas portas) |
| Adaptadores | ConectX‐7 / OSFP (este módulo) |
| DPUs | Não compatível com o BlueField-3 (utilize a variante QSFP112). |
| Cabos recomendados | MFP7E10 (direita), MFP7E20 (splitter) both Type‐B crossover |
Lista de verificação do comprador
- Confirme que o adaptador suporta OSFP (ConnectX‐7/OSFP)
- Verificar a velocidade necessária: 400G (cabos retos) ou 200G (cabos divisores)
- Selecionar o cabo de fibra adequado: MFP7E10 (direito) ou MFP7E20 (splitter)
- Assegurar que a instalação de fibra seja multimodo OM3 ou OM4 com conectores MPO‐12/APC
- Verifique se o lado do interruptor usa transceptores OSFP de duas portas compatíveis
- Verificar o orçamento de energia e resfriamento do módulo OSFP
Produtos relacionados
- MMA4Z00-NS
- MMA1Z00-NS400 400G QSFP112 SR4 (compatível com BlueField-3)
- MFP7E10‐Nxxx 4 canais de cabos de fibras transversais retas
- MFP7E20‐Nxxx 1: 2 cabos de fibras cruzadas divididoras
- Cartões de adaptador ConnectX‐7 / OSFP
