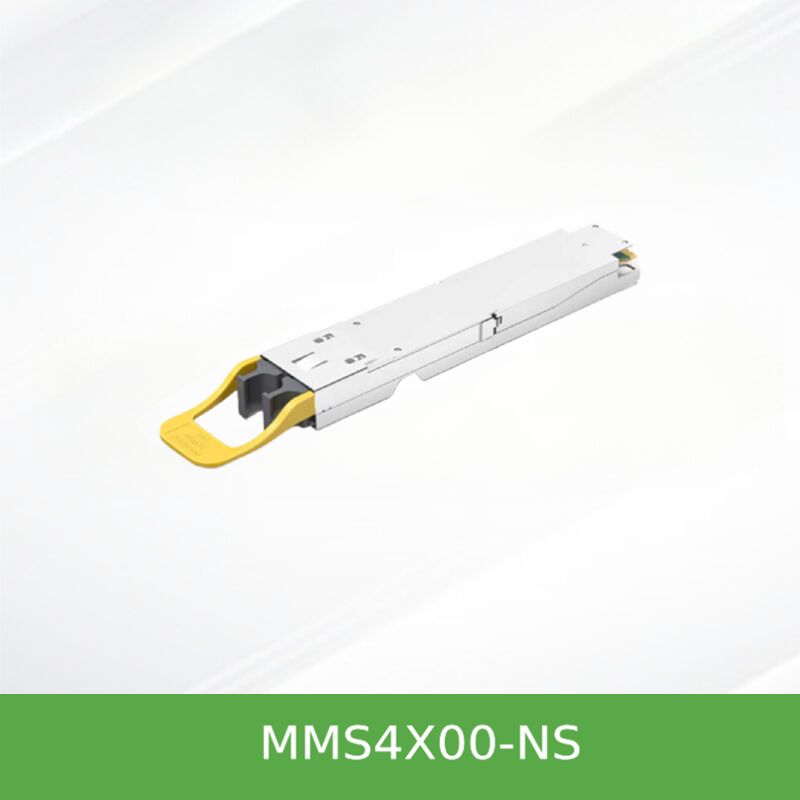

Transceptor OSFP Twin-Port NVIDIA MMS4X00-NS 800G: 2x400G NDR InfiniBand e 400GbE para Quantum-2/Spectrum-4
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MMS4X00-NS |
| Documento: | MMS4X00-NS.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo não: | MMS4X00-NS | Forma: | Cubóide |
|---|---|---|---|
| Poder: | Poder de 3.3V único | Status dos produtos: | Estoque |
| Origem: | Índia / Israel / China | Temperatura operacional: | 0 ℃ - 70 ℃ |
| Técnica: | CMIS | Tecnologia: | IB e suporte ETH |
Descrição de produto
2x400G NDR InfiniBand / 400GbE para Switches Quântico-2 e Espectro-4
O NVIDIA MMS4X00-NS é um transceptor OSFP de duas portas 800G inovador que integra dois motores 400G independentes em um único módulo plugável.Suporta óptica monomodo DR8 com alcance de até 100 metros, 17W de potência máxima e conformidade com os requisitos OSFP MSA com ligação a quente. Ideal para conexão switch-to-switch, switch-to-adapter e DGX H100 Cedar-7.
Os transceptores NVIDIA MMS4X00-NS (versão fined-top) e MMS4X00-NS-FLT (flat-top) são transceptores binários de 800Gb/s que utilizam dois conectores ópticos MPO‐12/APC,Cada um fornecendo 400Gb/s utilizando modulação 100G‐PAM4Esta inovação permite que uma única gaiola OSFP suporte duas portas físicas, duplicando efetivamente a densidade do painel frontal nos switches Quantum‐2 InfiniBand e Spectrum‐4 Ethernet.O transceptor detecta automaticamente o protocolo de comutação (InfiniBand ou Ethernet) e opera sem problemas em ambos os ambientesCom diagnóstico digital incorporado (DDM), modo de sono de baixa potência (1.5W) e conformidade CMIS 4.0, o MMS4X00-NS fornece uma interligação óptica 800G confiável e eficiente em termos de energia para centros de dados modernos.
Agregado de 800Gb / s (2x400G) por gaiola OSFP; reduz as portas de comutação e cablagem.
Native InfiniBand NDR e protocolo de detecção automática 400GbE Ethernet.
Laser EML de 1310nm, 8 fibras por porta, alcance de 100m (2 painéis de remendo incluídos).
17 W máximo ativo, modo de sono de baixa potência de 1,5 W; alimentação única de 3,3 V.
Switch-to-switch (800G), switch-to-two 400G adaptadores ou splitter 1:2 para quatro ligações 200G.
Capa fina para os interruptores refrigerados a ar (Quantum-2/Spectrum-4); capa plana para os sistemas refrigerados a líquido e DGX H100.
Diagnóstico avançado, loopback, gerador PRBS e firmware de campo atualizável.
Compatível com a RoHS, ligável a quente, temperatura de 0°C a +70°C.
O MMS4X00-NS aproveita a modulação 100G-PAM4 em 8 faixas paralelas de modo único por porta, com dois motores transceptores independentes dentro de um único módulo OSFP.O arranjo vertical de conectores MPO‐12/APC patenteado pela NVIDIA ◄ adapta-se a duas interfaces full‐duplex 400G dentro da pegada padrão OSFPO módulo suporta equalização adaptativa Tx, amplitude de saída Rx programável e monitoramento de diagnóstico digital abrangente (temperatura, tensão, corrente de desvio, potência TX/RX).Ele também possui loopback host e lado da linha, bem como verificação de padrão PRBS, permitindo a resolução de problemas a nível de campo e a otimização de ligações.
- Comutador para comutador a 800 Gb/s:Dois transceptores MMS4X00-NS (um em cada Quantum‐2/Spectrum‐4) ligados a dois cabos de fibra MFP7E30 para tronco bidirecional 800G.
- Mudança para dois adaptadores/DPU 400G:Conectar um transceptor de duas portas a duas placas ConnectX‐7 (OSFP) ou BlueField‐3 (QSFP112) 400G utilizando cabos de fibra reta.
- Troque para quatro ligações 200G:Utilização de cabos divisores 1:2 (MFP7E40-N0xx) para fornecer quatro ligações de 200 Gb/s a partir de uma única gaiola OSFP.
- DGX H100 Integração:A versão plana (MMS4X00-NS-FLT) combina com placas Cedar-7 no interior do NVIDIA DGX H100, reduzindo a quantidade de transceptores pela metade em comparação com as gerações anteriores.
- Opções de longo alcance:Para 500m de comutação para comutação, encomendar MMS4X00-NS-NM (linha roxa) para alargar o alcance de modo único.
Totalmente compatível com os ecossistemas NVIDIA end-to-end InfiniBand e Ethernet. Validado para uso em:
- Comutadores de banda InfiniBand Quantum‐2 NDR (requeridos com arrefecimento a ar e com cauda de nadadeira)
- Comutadores 400GbE de espectro‐4 (gaiolas OSFP 32/64)

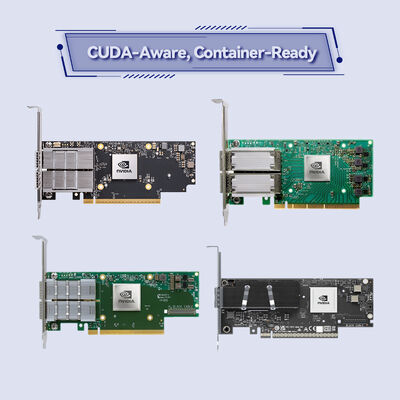

- Adaptadores ConnectX‐7 (fatores de forma OSFP e QSFP112)
- DPUs BlueField-3 (QSFP112)
- DGX H100 e plataformas refrigeradas a líquido (versão plana)
| Parâmetro | Especificações |
|---|---|
| Taxa de dados | 800Gb/s agregado (2x 400Gb/s), 8x 100G-PAM4 por porta |
| Fator de forma | OSFP (Octal Small Form Factor Pluggable) compatível com a MSA |
| Conector óptico | 2x MPO‐12/APC (contacto físico em ângulo, 8 fibras activas cada) |
| Tipo de fibra | Laser EML de modo único (SMF) de 1310 nm |
| Alcance máximo | 100 m (com dois painéis de correcção); versão de 500 m disponível (-NM) |
| Dispersão do Poder | 17 W máximo (ativo), 1,5 W em modo de sono de baixa potência |
| Tensão de alimentação | 3.3V ± 5% |
| Intervalo de temperatura da caixa | 0°C a +70°C (operativo) |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade relativa (não condensada) | 5% a 95% |
| Apoio ao protocolo | NDR InfiniBand / 400 Gb Ethernet (auto-detecção) |
| Interface de gestão | CMIS 4.0 (I2C), DDM, interrupção, controlo de baixa potência |
| Segurança do laser | Produto a laser de classe 1, FDA/CDRH, IEC 62368, RoHS |
| Plugável a quente | Sim, especificação OSFP de ligação a quente |
Nota: Os parâmetros não especificados publicamente no documento de referência são rotulados como "Não especificados publicamente" por favor, confirme antes de encomendar configurações personalizadas.
| Número da peça de encomenda (OPN) | Descrição | Aplicação |
|---|---|---|
| MMS4X00-NS | OSFP de dois portos, 2x400G DR8, superior com nadadeira, alcance de 100 m | Comutadores Quantum‐2 / Spectrum‐4 refrigerados a ar |
| MMS4X00-NS-FLT | OSFP de dois portos, de superfície plana, 100 m | DGX H100, Cedar‐7, sistemas refrigerados a líquido |
| MMS4X00-NS-NM | 500 m de alcance, modo único (linha roxa) | Ligações de comutação a comutação mais longas |
- Densidade do porto duplicada:Duas portas 400G por gaiola OSFP física, reduzindo a contagem de interruptores e a complexidade do cablagem.
- Potência do sistema mais baixa por gigabit:A eletrônica de módulo compartilhada e o modo de sono de baixa potência reduziram drasticamente a energia ociosa.
- Capacidade 800G preparada para o futuro:Migração contínua da infraestrutura 400G para a 800G sem alteração do hardware do switch.
- Inventário unificado:Uma SKU de transceptor para InfiniBand e Ethernet simplifica peças de reposição e implantação.
- Validação do ecossistema NVIDIA nativo:Testes de produção rigorosos garantem a fiabilidade e o desempenho.
O grupo Starsurge de Hong Kong fornece suporte técnico pré-venda e pós-venda completo, incluindo verificação de compatibilidade, aconselhamento de firmware e logística global.Nossa equipe oferece recomendações personalizadas de montagem de cabos e serviços de RMAPara encomendas em volume, gestão de conta dedicada e resposta 24 horas disponível.
R: Sim. O transceptor contém firmware de protocolo e ativa automaticamente o modo correto quando inserido em um switch Quantum‐2 (IB) ou Spectrum‐4 (Ethernet).
R: Dois cabos de cruzamento MPO‐12/APC para MPO‐12/APC separados (tipo B).
R: A superfície fina (MMS4X00-NS) proporciona uma superfície extra para o arrefecimento do fluxo de ar nos interruptores.
R: Sim, usando cabos MPO‐12/APC retos para um transceptor 400G QSFP112 (por exemplo, MMS1X00-NS400).
R: Garantia padrão do fabricante de 1 ano, prorrogável.
- Sempre instale tampas de poeira quando não estiver inserido nenhum cabo de fibra; até 80% dos problemas de ligação provêm de conectores contaminados.
- Limpe o recipiente do transceptor e o conector de fibra antes do acasalamento.
- Observe as precauções de manuseio do ESD. O módulo é sensível a descargas eletrostáticas.
- Não devem exceder os valores máximos absolutos (temperatura da caixa > 70°C ou alimentação > 3,6 V).
- Utilize apenas os cabos crossover Tipo-B recomendados pela NVIDIA para manter a polaridade e a integridade do sinal.
Hong Kong Starsurge Group Co., Limited é um fornecedor de hardware de rede, serviços de TI e soluções de integração de sistemas orientado por tecnologia.A empresa atende clientes em todo o mundo com produtos incluindo switches de rede, NICs, pontos de acesso sem fio, controladores, cabos e equipamentos de rede relacionados.FabricaçãoA empresa também oferece soluções de IoT, sistemas de gerenciamento de rede, desenvolvimento de software personalizado, suporte multilíngue e entrega global.Com uma abordagem orientada para o clienteA Starsurge se concentra em qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir infraestrutura de rede eficiente, escalável e confiável.
2 portas 400G independentes
(variante disponível de 500 m)
Modo de inatividade de + 1,5 W
Consultas sobre opções de trabalho temporário industrial
| Plataforma NVIDIA | Fator de forma | Apoio | Variante do transceptor necessária |
|---|---|---|---|
| Comutador NDR Quantum‐2 | OSFP (refrigerado a ar) | - Sim, sim. | MMS4X00-NS (com nadadeira) |
| Interruptor Ethernet do espectro‐4 | OSFP (refrigerado a ar) | - Sim, sim. | MMS4X00-NS (com nadadeira) |
| DGX H100 (Cedar‐7) | Caixa interna do OSFP | - Sim, sim. | MMS4X00-NS-FLT (com superfície plana) |
| Adaptador ConnectX‐7 | Figura 1 - Figura 2 - Figura 3 - Figura 4 - Figura 4 - Figura 5 - Figura 5 - Figura 6 - Figura 6 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 | - Sim, sim. | Por cabos retos ou divisores |
| BlueField‐3 DPU | QSFP112 | - Sim, sim. | Via transceptor 400G QSFP112 (MMS1X00-NS400) |
- Confirmar o modelo do interruptor (Quantum‐2 / Spectrum‐4) e o tipo de arrefecimento (ar/líquido) para selecionar o com barbatanas ou o com superfície plana.
- Calcular o comprimento da fibra: até 100 m para padrão, escolher -NM para até 500 m.
- Determinação da ruptura necessária: cabos retos (2x400G) ou divisor 1:2 (4x200G).
- Certificar-se de que os conectores MPO‐12/APC (polonês angular, revestimento verde) não são compatíveis com o UPC.
- Verificar se os dois cabos de fibra numa ligação de duas portas são do mesmo tipo (ambos retos ou ambos divisores).
- Verifique se o firmware do ConnectX‐7/BlueField‐3 suporta as velocidades NDR200 ou NDR400.
- NVIDIA MMS4X00-NS-FLT Flat-top twin-port 800G para DGX H100
- NVIDIA MMS1X00-NS400 Transceptor OSFP 400G de porta única (DR4)
- MFP7E30-Nxxx
- MFP7E40‐N0xx 1:2 divisor MPO‐12/APC para duplo MPO‐12/APC, até 50 m
- Plataforma de comutação Quantum‐2 64 portas de 400G NDR InfiniBand
- NVIDIA Cable Management Guidelines and FAQ (Nota de aplicação)
- Especificação OSFP MSA Rev. 1.12 (www.osfpmsa.org)
- CMIS 4.0 / 5.0 Padrão de Interface de Gestão
- NVIDIA InfiniBand NDR Implementation Best Practice (Melhores práticas de implantação de NDR).
