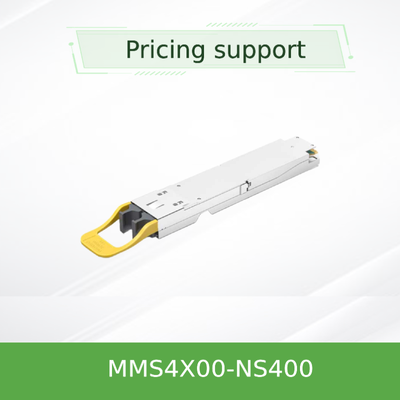

NVIDIA MMS4X00-NS400 400G OSFP Transceiver DR4 de modo único para adaptadores ConnectX-7
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MMS4X00-NS400 |
| Documento: | MMS4X00-NS400.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MMS4X00-NS400 (980-9I31N-00NM00) | Forma: | Cubóide |
|---|---|---|---|
| Poder: | Poder de 3.3V único | Status dos produtos: | Estoque |
| Origem: | Índia / Israel / China | Temperatura operacional: | 0 ℃ - 70 ℃ |
| Técnica: | CMIS | Tecnologia: | IB e suporte ETH |
| Destacar: | Transceptor NVIDIA 400G OSFP,Transceptor OSFP para ConnectX-7,Transceptor óptico de modo único Mellanox |
||
Descrição de produto
Transceptor OSFP NVIDIA MMS4X00-NS400 400G
Transceptor OSFP de porta única de alto desempenho de 400 Gb/s projetado para adaptadores OSFP ConnectX-7, apresentando óptica monomodo DR4 com alcance de 100m.
Visão Geral do Produto
O MMS4X00-NS400 é um transceptor OSFP de porta única que suporta os protocolos InfiniBand NDR e 400GbE com detecção automática. Sua carcaça plana se acopla aos dissipadores de calor dos adaptadores ConnectX-7, utilizando um único conector óptico MPO-12/APC com quatro fibras de transmissão e quatro de recepção alimentadas por lasers EML de 1310nm.
Principais Recursos
- Taxa de Dados de 400 Gb/s: Modulação 4x 100G-PAM4, monomodo DR4
- Suporte a Protocolo Duplo: Detecção automática de InfiniBand NDR e Ethernet 400Gb
- Alcance de 100m: Fibra monomodo com dois painéis de conexão assumidos
- Operação de Baixo Consumo: 9W máx. (400G) / 5,5W máx. (200G) / 1,5W em modo de espera
- Redução Automática de Velocidade: Auto-configura para 200 Gb/s com cabos divisores 1:2
- Design OSFP de Topo Plano: Compatibilidade com dissipador de calor para ConnectX-7
- Compatível com CMIS 4.0: DDM, loopback, gerador PRBS, capacidade de atualização em campo
- Segurança de Laser Classe 1: Compatível com RoHS, hot-pluggable, faixa de operação de 0°C a +70°C
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Taxa de Dados | 400 Gb/s (4x 100G-PAM4) ou 200 Gb/s (2x 100G-PAM4) negociado automaticamente |
| Fator de Forma | OSFP (topo plano) |
| Conector Óptico | 1x MPO-12/APC (4 fibras Tx + 4 fibras Rx) |
| Tipo de Fibra | Monomodo (SMF), EML de 1310nm |
| Alcance Máximo | 100m (cabo reto), 50m (cabo divisor) |
| Consumo de Energia (400G) | 9W máximo |
| Consumo de Energia (200G) | 5,5W máximo |
| Modo de Espera de Baixo Consumo | 1,5W |
| Temperatura da Caixa de Operação | 0°C a +70°C |
| Suporte a Protocolo | NDR InfiniBand / Ethernet 400Gb (detecção automática) |
| Gerenciamento | CMIS 4.0, I²C, DDM, loopback, PRBS |
Compatibilidade
Validado para uso com:
- Adaptadores OSFP NVIDIA ConnectX-7 (modos 400G e 200G)
- Switches InfiniBand NDR Quantum-2 (via transceptores MMS4X00-NS de porta dupla)
- Switches 400GbE Spectrum-4 (via transceptores MMS4X00-NS de porta dupla)
- Cabos de fibra de crossover reto (MFP7E30-Nxxx, até 100m)
- Cabos de fibra de crossover divisor 1:2 (MFP7E40-N0xx, até 50m)
Observação: Este transceptor não deve ser usado em DPUs BlueField-3 (que exigem o fator de forma QSFP112).
Cenários de Implantação
- Switch para Adaptador a 400G: Conecte um transceptor 800G de porta dupla em um switch Quantum-2 ou Spectrum-4 a dois transceptores MMS4X00-NS400 usando cabos retos MFP7E30
- Switch para Quatro Adaptadores de 200G: Usando cabos divisores 1:2 (série MFP7E40), um único transceptor de porta dupla alimenta quatro adaptadores ConnectX-7 a 200 Gb/s cada
- Conexão Direta de Switch: Links de fabricação completos de 400G quando conectados a outro transceptor OSFP de 400G em um switch
Perguntas Frequentes
P: Posso usar o MMS4X00-NS400 em uma DPU BlueField-3?
R: Não. As DPUs BlueField-3 exigem transceptores QSFP112. Use o MMS1X00-NS400 em vez disso.
P: O que acontece se eu conectar um cabo divisor 1:2?
R: O transceptor detecta automaticamente apenas 2 lanes ativas, opera a 200 Gb/s e reduz o consumo de energia de 9W para ~5,5W.
P: Este transceptor é compatível com links de fibra de 100m?
R: Sim, com cabos retos MFP7E30 de até 100m. Para cabos divisores, o alcance máximo é de 50m.
Informações de Pedido
| Número da Peça de Pedido | Descrição | Aplicação |
|---|---|---|
| MMS4X00-NS400 | OSFP de porta única de 400 Gb/s, DR4, topo plano, 100m | Adaptadores OSFP ConnectX-7 conectados a switches Quantum-2/Spectrum-4 |
Para cabos de fibra, peça MFP7E30-Nxxx (reto, 1m–100m) ou MFP7E40-N0xx (divisor 1:2, 3m–50m).
Serviço e Suporte
A Hong Kong Starsurge Group fornece consultoria técnica pré-vendas, verificação de compatibilidade e suporte de RMA para transceptores NVIDIA. Oferecemos envio global, preços por volume e gerenciamento de contas dedicado para clientes corporativos.
