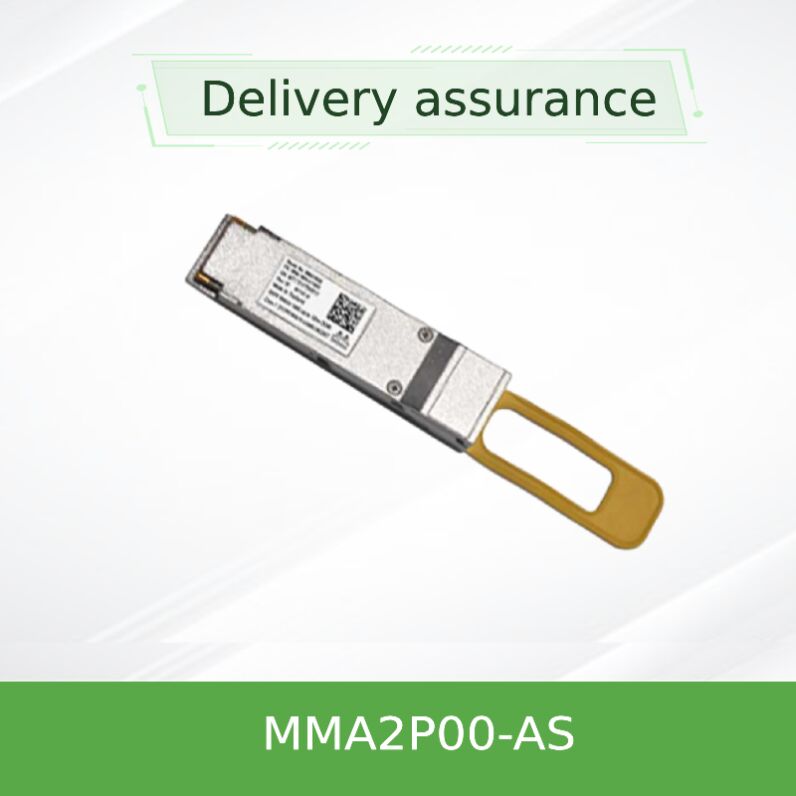

Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 Transceptor Óptico
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MMA2P00-AS |
| Documento: | MMA2P00-AS.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Doença: | Novo e Original | Disponibilidade: | Estoque |
|---|---|---|---|
| Tecnologia: | Ethernet | Velocidade máxima: | 25GBE |
| Tipo de conector: | SFP28 | Alcance do transceptor: | até 100m |
| Destacar: | Transceptor Mellanox 25GbE SR SFP28,Transmissor óptico MMF de 850 nm,Transceptor Mellanox MMA2P00-ASHT com garantia |
||
Descrição de produto
Mellanox MMA2P00-AS / MMA2P00-ASHT Transceptor Óptico SFP28 25GbE SR
SFP28 multimodo de alto desempenho de 850nm para Ethernet 25GbE e 10GbE, com retiming selecionável, opções de temperatura estendida (até 85°C) e conformidade com IEEE.
Visão Geral do Produto
Os MMA2P00-AS e MMA2P00-ASHT são transceptores ópticos SFP28 plugáveis da Mellanox® projetados para conectividade 25GbE de alta velocidade. Eles utilizam tecnologia avançada de circuito integrado para fornecer integridade de sinal excepcional com baixo consumo de energia. Operando em um comprimento de onda nominal de 850nm em fibras multimodo duplas, esses módulos estão em total conformidade com as especificações SFF-8402 e IEEE 802.3bm. A interface óptica utiliza conectores duplex LC padrão, suportando taxas de dados de até 25,78125 GBd. Com retiming selecionável nos caminhos do transmissor e receptor, eles oferecem flexibilidade para operação 25G com retiming ou 10G sem retiming. Testes rigorosos de produção garantem desempenho confiável fora da caixa.
Principais Recursos
- Retiming selecionável para os caminhos do transmissor e receptor (ligado/desligado via registrador)
- Amplitude de saída Rx e pré-ênfase programáveis para otimização de sinal
- Equalizador de entrada Tx e função de squelch de entrada programáveis
- Compatível com SFF-8402, SFF-8472, IEEE 802.3 25GBASE-SR e 10GBASE-SR
- Fonte de alimentação de 3,3V com Nível de Potência SFP28 1 (máx. 1,5W) – dissipação real de até 0,45W
- Taxa de Erro de Bit (BER) melhor que 1E-15
- Temperatura de caixa operacional estendida: 0°C a 85°C (MMA2P00-ASHT) com leitura DDM interna de até 90°C
- Segurança de laser Classe 1 (em conformidade com IEC/EN 60825-1)
- Fator de forma SFP28 hot-plug
- Compatível com RoHS (sem chumbo)
Tecnologia e Integração
A tecnologia de circuito integrado da Mellanox permite baixo consumo de energia e alto desempenho dentro do pacote SFP28. O módulo inclui um array VCSEL (850nm) e um receptor PIN emparelhado com uma função de retiming baseada em DSP. O retiming pode ser selecionado para operação 25G ou ignorado para compatibilidade retroativa 10G. O Diagnóstico Digital (DDM) por SFF-8472 fornece monitoramento em tempo real de temperatura, tensão, bias do laser e potência óptica. O equalizador Tx programável compensa as perdas da placa host, enquanto a ênfase Rx se ajusta a diferentes condições de link, garantindo aberturas de olho robustas mesmo em fibras multimodo longas.
Implantações Típicas
- Interconexões de Data Center: Links 25GbE entre servidores, switches e armazenamento dentro de racks ou entre racks adjacentes (até 100m em OM4).
- Integração Legada 10GbE: Fallback automático de taxa (desativando o retiming) para conexões 10GBASE-SR, protegendo investimentos existentes.
- Núcleo/Agregação Empresarial: Portas SFP28 de alta densidade em switches top-of-rack conectando-se a NICs com capacidade 25G.
- Computação de Alto Desempenho (HPC): Baixa latência e baixa BER para interconexões de cluster.
Compatibilidade e Interoperabilidade
| Sistema / Padrão | Conformidade / Notas |
|---|---|
| IEEE 802.3 25GBASE-SR | Conformidade total (com retiming ativado) |
| IEEE 802.3 10GBASE-SR | Conformidade total (retiming desativado) |
| SFF-8402 / SFF-8472 | Interface mecânica e de gerenciamento |
| Switches e Adaptadores Mellanox | Testado com switches Spectrum, NICs ConnectX-4/5/6 |
| Plataformas 25G Broadcom / Cisco / Arista | Design certificado pelo fornecedor; interoperabilidade esperada, mas confirmar por plataforma |
Especificações Técnicas
| Parâmetro | Valor / Faixa |
|---|---|
| Tensão de Alimentação | 3,135 V – 3,465 V (nominal 3,3V) |
| Dissipação de Potência (sem retiming) | 0,45 W típico, 0,5 W máx. |
| Dissipação de Potência (com retiming) | 0,7 W típico, 0,8 W máx. |
| Taxa de Dados (óptica) | até 25,78125 GBd (NRZ) |
| Comprimento de Onda | 840 – 860 nm (nominal 850nm) |
| Alcance Máximo (25GbE) | 70m em OM3, 100m em OM4 |
| Alcance Máximo (10GbE) | 100m em OM3 (300m típico a 10G) |
| Limiar de Dano (médio) | 3,4 dBm (máx.) – Não especificado publicamente |
| Temp. Caixa Operacional (MMA2P00-AS) | 0 °C a 70 °C (DDM interno até 75°C) |
| Temp. Caixa Operacional (MMA2P00-ASHT) | 0 °C a 85 °C (DDM interno até 90°C) |
| Temperatura de Armazenamento | -40 °C a 85 °C |
| Umidade Relativa (operacional) | 5% – 85% (sem condensação) |
| BER | < 1E-15 |
| Conector / Tipo de Fibra | LC Duplo / Multimodo (OM3/OM4) |
Guia de Seleção: MMA2P00-AS vs MMA2P00-ASHT
| Número da Peça | Temp. Operacional | Leitura DDM | Melhor Para |
|---|---|---|---|
| MMA2P00-AS | 0°C a 70°C | Até 75°C interno | Ambientes de data center / corporativos padrão |
| MMA2P00-ASHT | 0°C a 85°C | Até 90°C interno | Zonas externas, industriais ou de alta temperatura |
Ambos suportam características ópticas e elétricas idênticas; escolha a variante HT para requisitos de temperatura de caixa estendida.
Vantagens e Valor de Negócio
- Eficiência energética: Até 0,45W reduz a carga térmica em implantações de alta densidade.
- Preparado para o futuro e compatível com versões anteriores: SKU único cobre infraestrutura 25G e 10G.
- Faixa de temperatura estendida (HT): Permite implantação em ambientes não controlados sem resfriamento adicional.
- Qualidade Mellanox: Testes rigorosos de produção garantem as menores taxas de falha em campo.
- Certificado pelo fornecedor: Projetado e testado pela Mellanox, garantindo interoperabilidade com sistemas Mellanox e risco de compatibilidade reduzido.
Informações de Serviço e Garantia
Os transceptores ópticos Mellanox LinkX incluem uma garantia limitada de hardware de 1 ano cobrindo reparo ou substituição de peças. Suporte técnico está disponível através dos parceiros globais da Mellanox. Para opções de substituição avançada ou suporte estendido, entre em contato com seu representante de vendas.
Todos os módulos são compatíveis com RoHS e atendem aos requisitos de segurança de laser Classe 1.
Checklist do Comprador
- Verifique se seu switch/roteador suporta portas SFP28 (25G) ou SFP+ (10G).
- Escolha MMA2P00-ASHT se a temperatura ambiente puder exceder 70°C.
- Certifique-se de que o tipo de fibra multimodo (OM3/OM4) e a distância (≤100m) atendam ao seu orçamento de link.
- Confirme a configuração de retiming de acordo com os requisitos do seu host (controle de registrador).
- Para implantações grandes, solicite resultados de teste de interoperabilidade com equipamentos não Mellanox.
Perguntas Frequentes
R: Sim. Com o retiming desativado (via registrador ou negociação automática), ele opera como um módulo 10GBASE-SR. Confirme o suporte do host para SFP+ 10G.
R: A versão ASHT é qualificada para temperatura de caixa operacional de 85°C (vs. 70°C) e permite leituras DDM internas de até 90°C.
R: Não recomendado. É otimizado para OM3/OM4. O alcance em OM2 não é especificado e pode ser limitado.
R: Sim, ele é programado de fábrica com dados Mellanox, garantindo a identificação correta em hosts Mellanox. Plataformas de terceiros podem exigir codificação personalizada – por favor, verifique.
Precauções e Manuseio
- Sensível a ESD – use aterramento adequado ao manusear.
- Evite olhar diretamente para as portas ópticas com ampliação quando o módulo estiver energizado.
- Não exceda as classificações máximas absolutas (tensão de alimentação, limiar de dano).
- Limpe os conectores ópticos antes de acoplar; inspecione quanto a contaminação.
- Certifique-se de que o dispositivo host forneça ventilação adequada, especialmente em ambientes HT.
