NVIDIA Q3200-RA 800Gb/s InfiniBand Switch∙ 72-Port, 57,6 Tb/s Chassis Dual-Switch
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | Q3200-RA (920-9B34F-00RX-FS0) |
| Documento: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | Q3200-RA (920-9B34F-00RX-FS0) | taxa de transmissão: | 800g |
|---|---|---|---|
| Portas: | 36 | Função: | LACP, suporte empilhável, VLAN |
| Tecnologia: | Infiniband | Velocidade máxima: | Xdr |
| Pacote de Transporte: | Embalagem | Especificação: | 43,6*433.2*590,6 mm |
| Marca registrada: | Mellanox | ||
| Destacar: | NVIDIA InfiniBand Switch 800Gb/s,Comutador InfiniBand de 72 portas 57,6 Tb/s |
||
Descrição de produto

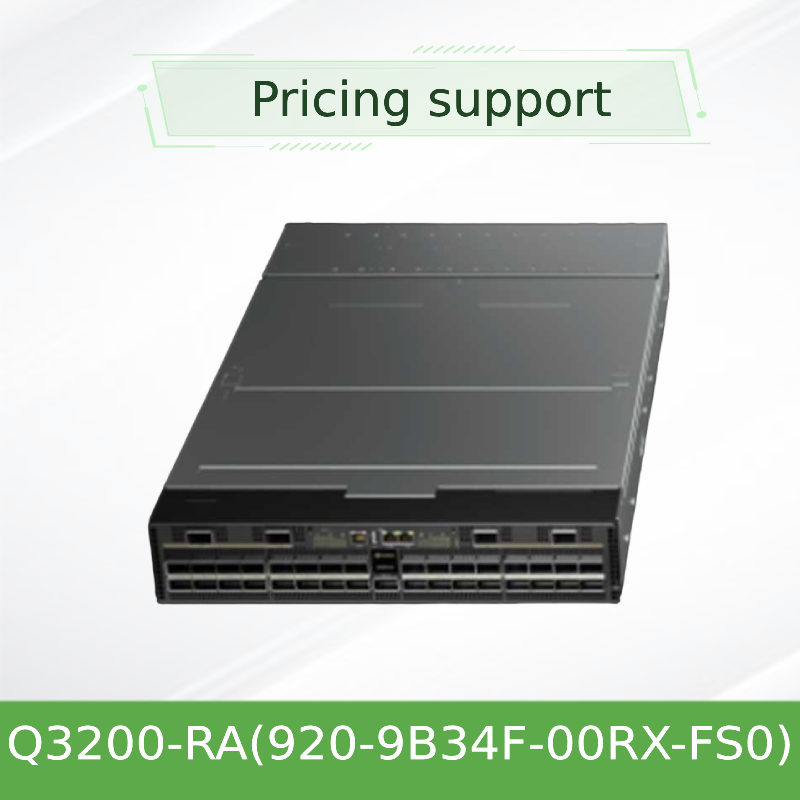

Switch InfiniBand NVIDIA Q3200-RA de 800 Gb/s
Chassi de switch duplo de 72 portas e 57,6 Tb/s para fabrics de IA Leaf e HPC
72 portas XDR em 36 compartimentos OSFP (2 * 36 por sistema)
57,6 Tb/s de capacidade total de comutação (2 * 28,8 Tb/s)
2U chassi com espaço otimizado
4 * Fontes de alimentação redundantes, substituíveis a quente
ASIC Duplo dois switches Quantum-3 independentes em um único chassi
Visão geral do produto
O NVIDIA Q3200-RA é uma plataforma de switch InfiniBand de sistema duplo e 2U, alimentada por dois ASICs NVIDIA Quantum-3 independentes. Ele oferece 72 portas XDR a 800 Gb/s em 36 compartimentos OSFP — com cada ASIC gerenciando 36 portas (28,8 Tb/s). Essa arquitetura exclusiva torna o Q3200-RA o switch leaf ideal para topologias fat-tree de dois níveis, oferecendo excelente densidade, eficiência energética e economia de custos para treinamento de IA, HPC e fabrics de data centers corporativos.
Recursos principais
Chassi de sistema duplo
Dois switches Quantum-3 independentes de 36 portas em um único gabinete 2U
Portas XDR de 800 Gb/s
72 portas em 36 compartimentos OSFP, com suporte a 400 Gb/s (NDR) e 800 Gb/s (XDR)
57,6 Tb/s agregados
Cada switch oferece taxa de transferência sem bloqueio de 28,8 Tb/s
Redundante e substituível a quente
4 fontes de alimentação (fluxo de ar C2P) e 5 ventoinhas com redundância N+1
Tecnologia
ASIC Quantum-3 (x2): Cada Q3200-RA abriga dois ASICs de switch NVIDIA Quantum-3, cada um gerenciando 36 portas a 800 Gb/s. O design de ASIC duplo permite que o chassi funcione como dois switches independentes ou seja gerenciado como uma única entidade lógica com o UFM. Cada ASIC suporta SHARPv3 para aceleração de computação na rede (in-network computing), além de roteamento adaptativo avançado e controle de congestão.
Implantações típicas
- Leaf em Fat-Tree de dois níveis: Emparelhe com spines Q3400-RA para construir fabrics de alto radix e econômicas
- Clusters de IA com restrição de espaço: O fator de forma 2U oferece 72 portas com ocupação mínima de rack
- Ambientes de velocidade mista: Interconecte perfeitamente endpoints NDR e XDR com negociação automática
- Data centers corporativos: Ideal para cargas de trabalho de manufatura, finanças e pesquisa que exigem baixa latência determinística
Especificações
| Categoria | Detalhe |
|---|---|
| Densidade de portas | 72 portas XDR (800 Gb/s) em 36 compartimentos OSFP (2 * 36 por switch) |
| Capacidade de comutação | 57,6 Tb/s agregados (28,8 Tb/s por switch independente) |
| Fator de forma | Montagem em rack 2U (3,64" A * 17,24" L * 26,77" P) / 680 mm de profundidade |
| Peso (configuração completa) | 23 kg (com 4 fontes de alimentação) |
| PSU | 4 * 2000 W CA, fluxo de ar C2P, 200-240 V ~ 50/60 Hz |
| Temperatura operacional | 0 °C a 35 °C (fluxo de ar reverso) |
| Gerenciamento | NVOS (NVUE), UFM, console serial (RJ45), USB 2.0, portas MGT duplas de 1 GbE |
Compatibilidade
| Componente / Ecossistema | Compatibilidade | Notas |
|---|---|---|
| NICs | ConnectX-8 (XDR), ConnectX-7 (NDR), ConnectX-6 (HDR) | Com negociação de velocidade |
| Ópticos e cabos | OSFP, OSFP para OSFP, cobre ativo/passivo | Monomodo/multimodo |
| Gerenciamento | NVOS (NVUE), UFM, SNMP, API REST | Suporte a console serial |
Guia de seleção
| SKU | Descrição | Fluxo de ar |
|---|---|---|
| 920-9B34F-00RX-FS0 | Q3200-RA, 2U, 72 portas XDR (2 * 36), 4 PSUs, gerenciado | C2P (conector para alimentação) |
| 930-9SKIT-00LO-00C | Kit de trilhos sem ferramentas para Q3200 2U | — |
| 930-9SPSU-00RA-00A | Fonte de alimentação CA de 2000 W (C2P) para Quantum-3 | C2P |
Vantagens
- Densidade 2U, 72 portas: Metade do espaço em rack de soluções 4U equivalentes — menor TCO
- Flexibilidade de ASIC duplo: Opere como dois switches independentes ou como uma fabric unificada com o UFM
- Proteção de investimento: O suporte a velocidades mistas NDR/XDR protege a infraestrutura existente
- Aceleração SHARPv3: Reduz o tempo de treinamento de IA descarregando operações coletivas
Serviço e suporte
A Hong Kong Starsurge Group Co., Limited oferece suporte completo ao ciclo de vida dos switches NVIDIA Q3200-RA, incluindo consultoria de pré-vendas, logística global, suporte técnico, treinamento e serviços de garantia.
Perguntas frequentes
Qual é a diferença entre o Q3200-RA e o Q3400-RA?
O Q3200-RA é um chassi 2U com dois switches independentes (72 portas no total) — ideal para funções de leaf ou fabrics menores. O Q3400-RA é um chassi 4U com 144 portas — ideal para funções de spine em fabrics maiores.
Posso usar ópticos NDR com o Q3200-RA?
Sim. As portas suportam ópticos e cabos NDR (400 Gb/s) e XDR (800 Gb/s). Use 'connection-mode ndr' no NVOS para links NDR.
