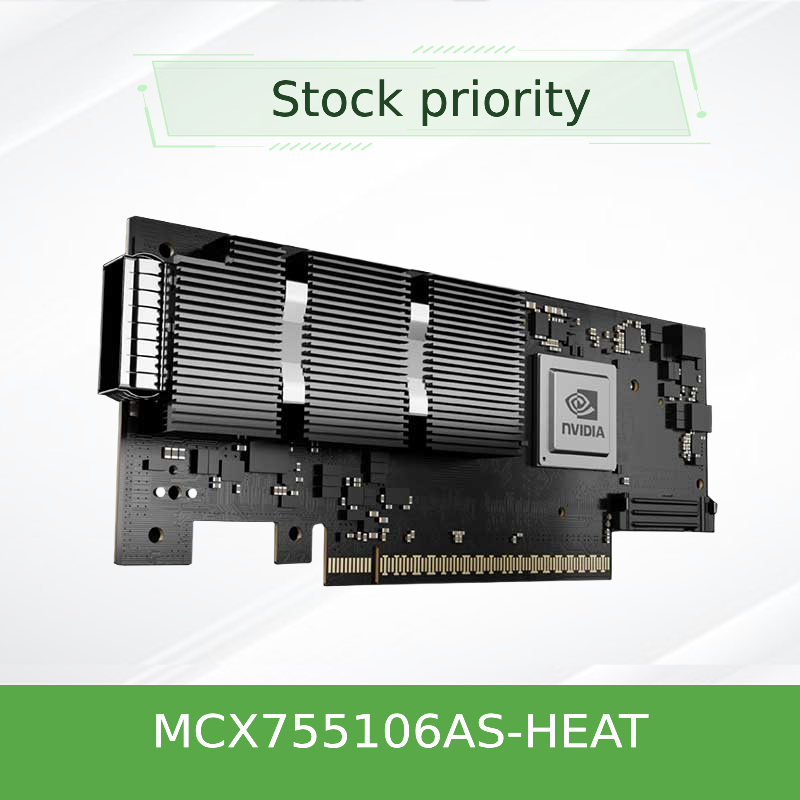

MCX755106AS-HEAT NVIDIA ConnectX-7 400GbE/NDR SmartNIC – GPUDirect, RoCE, Segurança em Linha
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCX755106As-EAT (900-9X7AH-0078-DTZ) |
| Documento: | Connectx-7 infiniband.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MCX755106As-EAT (900-9X7AH-0078-DTZ) | Portas: | 2 porta |
|---|---|---|---|
| Tecnologia: | Infiniband | Tipo de interface: | OSFP56 |
| Especificação: | 16,7cm x 6,9cm | Origem: | Índia / Israel / China |
| taxa de transmissão: | 200GBE | Interface do host: | Gen3 x16 |
| Destacar: | NVIDIA ConnectX-7 SmartNIC 400GbE,ConnectX-7 SmartNIC com GPUDirect,NVIDIA SmartNIC com segurança em linha |
||
Descrição de produto
NVIDIA ConnectX-7 400GbE/NDR SmartNIC
Adaptador NVIDIA ConnectX‑7 MCX755106AS‑HEAT 400Gb/s Dual‑Port OSFP
InfiniBand NDR / Ethernet 400GbE · PCIe Gen5 x16 · IPsec/TLS/MACsec em linha · GPUDirect® · RoCE · Inicialização Segura
InfiniBand NDR / Ethernet 400GbE · PCIe Gen5 x16 · IPsec/TLS/MACsec em linha · GPUDirect® · RoCE · Inicialização Segura
Taxa de transferência máxima: 400Gb/s (2*200Gb/s ou 1*400Gb/s)
Interface do host: PCIe Gen5 x16 (até 32 lanes)
Fator de forma: PCIe HHHL (meia altura, meio comprimento)
Mecanismos de segurança: IPsec, TLS, MACsec (AES‑GCM 128/256)
Computação em Rede: SHARP, offloads coletivos, DCT, XRC
Sincronização: IEEE 1588v2 (Classe C), SyncE, PPS
Interface do host: PCIe Gen5 x16 (até 32 lanes)
Fator de forma: PCIe HHHL (meia altura, meio comprimento)
Mecanismos de segurança: IPsec, TLS, MACsec (AES‑GCM 128/256)
Computação em Rede: SHARP, offloads coletivos, DCT, XRC
Sincronização: IEEE 1588v2 (Classe C), SyncE, PPS
Visão Geral do Produto
O NVIDIA ConnectX‑7 MCX755106AS‑HEAT é uma SmartNIC dual‑port de 400Gb/s que suporta protocolos InfiniBand (NDR) e Ethernet (400GbE). Ele oferece latência ultrabaixa, alta taxa de transferência e um rico conjunto de recursos de rede, armazenamento e segurança acelerados por hardware. Projetado para as cargas de trabalho mais exigentes de IA, computação científica e nuvem hiperscala, o ConnectX‑7 descarrega funções críticas do data center da CPU, reduzindo o custo total de propriedade e aumentando o desempenho e a segurança.
Este adaptador integra temporização avançada (PTP/SyncE), criptografia em linha (IPsec, TLS, MACsec) e mecanismos NVIDIA de Computação em Rede, incluindo SHARP e offloads de operação coletiva. é a escolha ideal para construir infraestruturas ágeis, seguras e de alto desempenho, da borda à nuvem.
Principais Recursos
- Dual‑port 400Gb/s (NDR / 400GbE)
- PCIe Gen5 x16 (até 32 lanes)
- Suporte InfiniBand 1.5 & Ethernet (RoCE)
- IPsec, TLS, MACsec em linha (AES‑GCM 128/256)
- GPUDirect® RDMA & Armazenamento
- NVIDIA SHARP (Agregação Hierárquica Escalável)
- Aceleração ASAP2 SDN (VXLAN, GENEVE, NVGRE)
- IEEE 1588v2 Classe C (precisão de 12 ns) & SyncE
- Offloads NVMe‑oF, NVMe/TCP, T10‑DIF
- Inicialização segura com raiz de confiança em hardware
Tecnologia e Mecanismos de Aceleração
Computação em Rede NVIDIA
O ConnectX‑7 integra offloads de comunicação coletiva (SHARP), offload de protocolo de rendezvous e memória a bordo para acelerar frameworks MPI e de aprendizado profundo. Combinado com GPUDirect RDMA, os dados podem se mover diretamente entre a memória da GPU e a rede, contornando a CPU.
ASAP2 (Processamento Acelerado de Switch e Pacotes)
Oferece aceleração SDN e VNF em velocidade de linha com rede de sobreposição (VXLAN, GENEVE, NVGRE), analisador flexível, rastreamento de conexão e espelhamento de fluxo – tudo sem sobrecarga da CPU.
Offloads de Segurança
Mecanismos de hardware para IPsec, TLS e MACsec com chaves de 128/256 bits AES‑GCM, além de segurança de plataforma (inicialização segura, criptografia de flash, atestação de dispositivo).
Temporização de Precisão
PTP avançado (IEEE 1588v2) com precisão de 12 ns, G.8273.2 Classe C, SyncE e PPS configurável de entrada/saída, ideal para 5G, negociação financeira e data centers distribuídos.
Implantações Típicas
- IA e Aprendizado Profundo – treinamento e inferência acelerados por GPU com GPUDirect RDMA e SHARP
- Computação de Alto Desempenho (HPC) – cargas de trabalho MPI, simulações científicas e modelagem climática
- Nuvem Hiperscala – SDN, virtualização de funções de rede (NFV) e redes de sobreposição
- Armazenamento Empresarial – NVMe‑oF, RoCE e GPUDirect Storage para acesso rápido a dados
- Serviços Financeiros – negociação de baixa latência com temporização PTP precisa e segurança MACsec
Compatibilidade
InfiniBand NDR Ethernet 400G/200G/100G/50G/25G/10G RoCE
Suporta operação de protocolo duplo (InfiniBand e Ethernet) com negociação automática. Compatível com switches NVIDIA Quantum‑2, switches Spectrum‑4 e plataformas 400GbE padrão da indústria. Interface do host: PCIe Gen5 (x16) com suporte para bifurcação, Multi‑Host (até 4 hosts), SR‑IOV, ATS, PASID e ACS.
Suporta operação de protocolo duplo (InfiniBand e Ethernet) com negociação automática. Compatível com switches NVIDIA Quantum‑2, switches Spectrum‑4 e plataformas 400GbE padrão da indústria. Interface do host: PCIe Gen5 (x16) com suporte para bifurcação, Multi‑Host (até 4 hosts), SR‑IOV, ATS, PASID e ACS.
Sistemas Operacionais – Drivers inclusos para Linux (RHEL, Ubuntu), Windows, VMware ESXi (SR‑IOV) e Kubernetes.
Especificações
| Parâmetro | Detalhes |
|---|---|
| Modelo do produto | MCX755106AS‑HEAT |
| Protocolos de rede | InfiniBand (NDR/HDR/EDR) · Ethernet (400/200/100/50/25/10GbE) |
| Número de portas | 2 (OSFP) |
| Interface do host | PCIe Gen5 (x16) · até 32 lanes · suporte a bifurcação |
| Fator de forma | PCIe HHHL (meia altura, meio comprimento) |
| Offloads de segurança | IPsec, TLS, MACsec (AES‑GCM 128/256) · inicialização segura · criptografia de flash |
| Temporização e sincronização | IEEE 1588v2 (Classe C, 12 ns) · SyncE · PPS entrada/saída |
| Offloads de armazenamento | NVMe‑oF, NVMe/TCP, SRP, iSER, NFS sobre RDMA, T10‑DIF |
| Aceleração SDN | ASAP2: VXLAN, GENEVE, NVGRE, firewall L4, espelhamento de fluxo, QoS |
| Computação em Rede | SHARP, offloads coletivos, offload de rendezvous, memória a bordo |
| Virtualização | SR‑IOV, aceleração VirtIO, Multi‑Host (4 hosts) |
| Gerenciamento | NC‑SI, MCTP, PLDM (monitor, firmware, FRU), SPDM, flash SPI, JTAG |
| Inicialização remota | IB boot, iSCSI, UEFI, PXE |
Guia de Seleção
A família ConnectX‑7 oferece vários fatores de forma e configurações de porta. O MCX755106AS‑HEAT é um adaptador HHHL dual‑port com conectores OSFP. Para OCP 3.0 ou outros fatores de forma, consulte os manuais do usuário do ConnectX‑7.
| Número da Peça de Pedido | Portas | Fator de Forma | Interface do Host | Descrição |
|---|---|---|---|---|
| MCX755106AS‑HEAT | 2x OSFP | PCIe HHHL | PCIe Gen5 x16 | 400Gb/s dual‑port, InfiniBand/Ethernet, segurança e temporização completas |
| MCX755106AS‑HEBT | 2x OSFP | PCIe HHHL | PCIe Gen5 x16 | O mesmo, com diferentes opções de resfriamento/backplate |
| MCX755106AS‑HEAT‑OCP | 2x OSFP | OCP 3.0 | PCIe Gen5 x16 | Fator de forma OCP 3.0 |
Entre em contato com a Starsurge para preços por volume, SKUs personalizados e prazo de entrega.
Vantagens
- Latência ultrabaixa – latência sub‑microssegundo para cargas de trabalho HPC e IA
- Offload de CPU – mecanismos de hardware para rede, armazenamento e segurança liberam núcleos da CPU
- Tecido unificado – um único adaptador para InfiniBand e Ethernet, reduzindo a complexidade do inventário
- Preparado para o futuro – PCIe Gen5 e 400Gb/s prontos para data centers de próxima geração
- Segurança aprimorada – criptografia em linha na taxa de linha com penalidade de desempenho zero
- Temporização de precisão – PTP Classe C e SyncE para aplicações sensíveis ao tempo
Serviço e Suporte
A Hong Kong Starsurge Group oferece suporte abrangente para adaptadores NVIDIA ConnectX‑7:
- Consulta técnica para integração de sistemas e ajuste de desempenho
- Logística global com entrega rápida a partir de centros regionais
- Atualização de firmware e assistência de configuração de inicialização segura
- Garantia de 3 anos com substituição avançada
Perguntas Frequentes
P: Qual a diferença entre os modos InfiniBand e Ethernet neste adaptador?
R: O adaptador suporta ambos os protocolos e pode ser configurado via firmware. O modo InfiniBand oferece RDMA, SHARP e transporte de hardware; o modo Ethernet suporta RoCE, rede de sobreposição e recursos L2/L3 padrão.
P: Ele suporta GPUDirect?
R: Sim, GPUDirect RDMA e GPUDirect Storage são totalmente suportados, permitindo o movimento direto de dados entre a GPU e a rede.
P: Posso usar este adaptador em um ambiente virtualizado?
R: Sim, SR‑IOV, VirtIO e Multi‑Host permitem virtualização eficiente e rede de contêineres.
P: Qual o consumo de energia?
R: Por favor, confirme com a NVIDIA ou seu representante Starsurge os números específicos de energia, pois dependem da configuração e do uso.
P: Quais modos de bifurcação PCIe são suportados?
R: O adaptador suporta vários modos de bifurcação (x16, x8/x8, x4/x4/x4/x4) dependendo do sistema host.
Manuseio e Precauções
- Use práticas seguras contra ESD ao manusear o adaptador – evite tocar nos conectores dourados
- Garanta fluxo de ar adequado no chassi do servidor para resfriamento adequado
- Não force o adaptador no slot PCIe; alinhe cuidadosamente
- Atualizações de firmware devem ser realizadas de acordo com as diretrizes da NVIDIA para evitar interrupções
- Para recursos de segurança (inicialização segura, criptografia), siga o guia de habilitação de segurança da plataforma
Sobre a Hong Kong Starsurge Group
A Hong Kong Starsurge Group Co., Limited é uma provedora de hardware de rede, serviços de TI e soluções de integração de sistemas impulsionada pela tecnologia. Fundada em 2008, atendemos clientes em todo o mundo com produtos que incluem switches de rede, NICs, pontos de acesso sem fio, controladores, cabos e equipamentos relacionados. Com uma equipe de vendas e técnica experiente, a Starsurge atende indústrias como governo, saúde, manufatura, educação, finanças e empresas. Também oferecemos soluções de IoT, sistemas de gerenciamento de rede, desenvolvimento de software personalizado, suporte multilíngue e entrega global. Nossa abordagem centrada no cliente garante qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir infraestrutura de rede eficiente, escalável e confiável.
Fatos Principais
- 400Gb/s dual‑port OSFP
- PCIe Gen5 x16 (32 lanes)
- InfiniBand NDR & Ethernet 400GbE
- IPsec/TLS/MACsec em linha
- GPUDirect RDMA + Armazenamento
- SHARP e offloads coletivos
- IEEE 1588v2 Classe C (12 ns)
- Offload NVMe‑oF, NVMe/TCP
- Aceleração ASAP2 SDN
- Inicialização segura + criptografia de flash
Matriz de Compatibilidade
| Sistema | Tipo de Porta | Velocidade | Protocolo |
|---|---|---|---|
| NVIDIA Quantum‑2 | OSFP | 400Gb/s | InfiniBand NDR |
| NVIDIA Spectrum‑4 | OSFP | 400GbE | Ethernet |
| DGX H100 / HGX | OSFP | 400Gb/s | InfiniBand / RoCE |
| Switches 400G de terceiros | OSFP/QSFP‑DD | 400GbE | Ethernet (RoCE) |
Lista de Verificação do Comprador
- ✓ Confirmar slot PCIe: Gen5 x16 (ou Gen inferior com desempenho reduzido)
- ✓ Verificar fator de forma: HHHL (meia altura, meio comprimento) cabe no seu chassi
- ✓ Verificar suporte de SO/driver (Linux, Windows, VMware, Kubernetes)
- ✓ Determinar recursos de segurança necessários (IPsec, TLS, MACsec) e habilitação
- ✓ Avaliar requisitos de temporização (PTP Classe C, SyncE)
