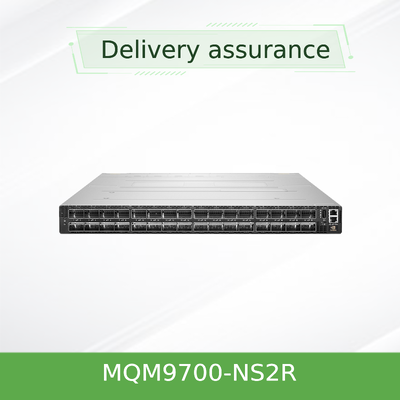

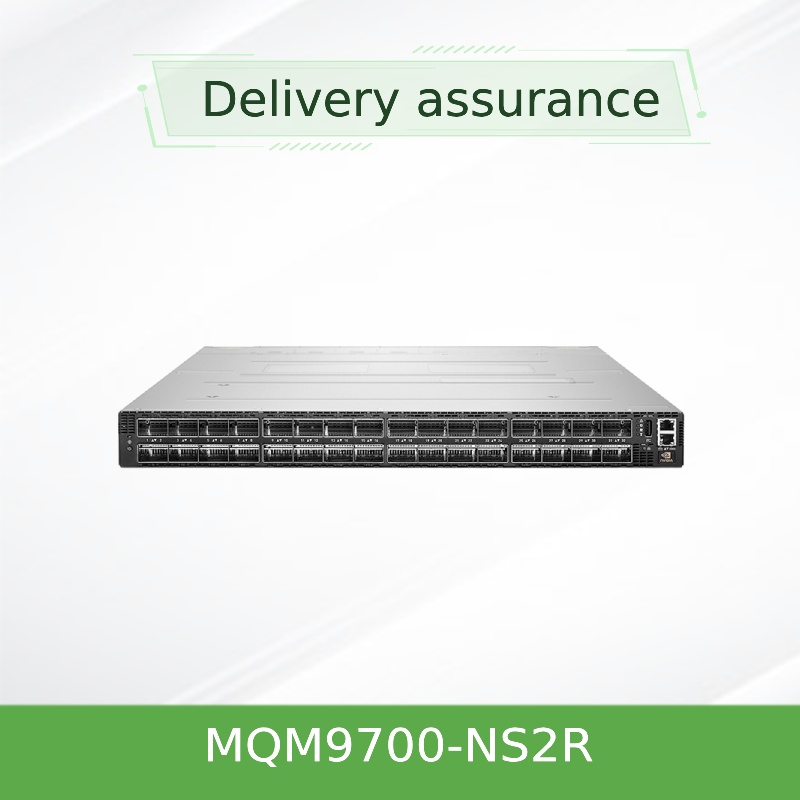

Switch InfiniBand NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s – NDR de 64 portas, Fluxo de Ar C2P, Gerenciamento Integrado
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Documento: | MQM9700 series.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Número do modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marca: | Mellanox |
|---|---|---|---|
| Conectividade uplink: | 400 Gbps | Nome: | Interruptor de rede 1U de InfiniBand MQM9700-NS2F Mellanox NDR 400Gb/S para o servidor |
| Palavra-chave: | Switch de rede Mellanox | Configuração da porta: | 64X 400G, 32X OSFP |
| Destacar: | Switch InfiniBand NVIDIA Quantum-2 400Gb/s,Switch InfiniBand NDR de 64 portas,Switch InfiniBand com fluxo de ar C2P |
||
Descrição de produto
Switch InfiniBand NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s
Switch InfiniBand MQM9700-NS2R 400Gb/s - Switch gerenciado de 64 portas NDR com taxa de transferência agregada de 51,2 Tb/s, fluxo de ar C2P (conector para energia) e gerenciador de sub-rede integrado.
Visão Geral do Produto
O MQM9700-NS2R é um switch InfiniBand de configuração fixa totalmente gerenciado de 400Gb/s da série NVIDIA Quantum-2, com fluxo de ar conector-para-energia (C2P) e um gerenciador de sub-rede integrado para implantação simplificada. Ele oferece 32 portas OSFP, cada uma capaz de 400Gb/s (ou 128 portas a 200Gb/s com tecnologia de divisão de portas), e oferece uma taxa de transferência bidirecional agregada de 51,2 Tb/s. Com gerenciamento integrado, computação em rede SHARPv3 e controle avançado de congestionamento, o MQM9700-NS2R é ideal para clusters HPC, IA e corporativos de médio a grande porte onde o gerenciamento autônomo e o fluxo de ar C2P são necessários.
Principais Recursos
- 64 portas não bloqueantes de 400Gb/s (32 conectores OSFP)
- Taxa de transferência bidirecional agregada de 51,2 Tb/s
- Tecnologia de divisão de portas: até 128 portas a 200Gb/s
- Computação em rede SHARPv3 – 32* acelerações de IA
- Latência sub-microsegundo com roteamento adaptativo
- Tecido de autocura, QoS e controle de congestionamento
- Gerenciador de sub-rede integrado – gerencia até 2.000 nós
- Energia redundante 1+1 hot-swap (200-240Vac)
- Fluxo de ar C2P (conector para energia) – ventiladores hot-swap
- MLNX-OS com interfaces CLI, WebUI, SNMP e JSON
- Compatível com versões anteriores com HDR, EDR e FDR
Tecnologia: Arquitetura NVIDIA Quantum-2

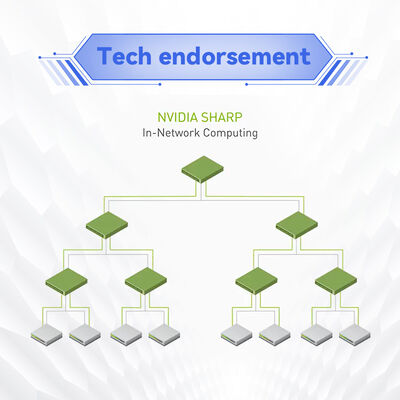

A plataforma Quantum-2 integra a tecnologia SHARP de terceira geração (SHARPv3), permitindo a agregação de dados em rede que reduz o movimento de dados e acelera o treinamento de IA e simulações HPC. Combinado com Remote Direct Memory Access (RDMA) e o NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol, o MQM9700-NS2R melhora drasticamente o desempenho do aplicativo enquanto os dados trafegam pela rede. O gerenciador de sub-rede integrado fornece gerenciamento completo do chassi por meio de interfaces CLI, WebUI, SNMP ou JSON, simplificando a implantação e as operações.
Implantações Típicas
- Clusters de IA e Machine Learning – treinamento em larga escala acelerado por GPU com SHARPv3
- Computação de alto desempenho (HPC) – simulações de pesquisa, modelagem climática e genômica
- Spine-leaf de data center – redes InfiniBand de 400G para armazenamento e computação de baixa latência
- Corporativo e nuvem – redes escaláveis e multi-tenant com gerenciamento de sub-rede integrado
- Governo e educação – laboratórios de pesquisa e centros de supercomputação
Compatibilidade
| Componente / Ecossistema | Suporte |
|---|---|
| Velocidade InfiniBand | NDR 400Gb/s, compatível com versões anteriores com HDR, EDR, FDR |
| Cabeamento | Cobre passivo/ativo ou fibra ativa; conectores OSFP |
| Gerenciamento | Gerenciador de sub-rede integrado, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologias | Fat Tree, SlimFly, DragonFly+, Torus multidimensional |
| Sistemas Operacionais | Linux, Windows (com pilha InfiniBand), VMware |
| GPUs / Aceleradores | Servidores NVIDIA HGX, DGX e de GPU de terceiros |
Especificações
| Parâmetro | MQM9700-NS2R |
|---|---|
| Portas / Velocidade | 64 portas 400Gb/s (32 OSFP); até 128 portas a 200Gb/s com divisão |
| Taxa de transferência agregada | 51,2 Tb/s bidirecional |
| Encaminhamento de pacotes | >66,5 bilhões de pacotes por segundo (BPPS) |
| Fator de forma | Rack de 1U, 43,6 x 438 x 660,4 mm |
| Peso | 14,5 kg |
| Fonte de alimentação | Redundante 1+1, hot-swap, 200-240Vac, 80+ Gold, ENERGY STAR |
| Refrigeração | Fluxo de ar conector-para-energia (C2P), ventiladores hot-swap |
| Gerenciamento | Gerenciador de sub-rede integrado (até 2.000 nós) |
| Portas de gerenciamento | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Memória | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Software | MLNX-OS (gerenciamento completo do chassi) |
| Temperatura de operação | 0°C a 40°C |
| Umidade (em operação) | 10% – 85% sem condensação |
| Altitude | Até 3050 m |
| Segurança / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Garantia | 1 ano (opções estendidas disponíveis) |
Guia de Seleção
| Número de peça para pedido | Descrição | Fluxo de ar | Gerenciamento |
|---|---|---|---|
| MQM9700-NS2R | 64 portas 400Gb/s, 32 OSFP, gerenciado, fluxo de ar C2P | Conector-para-energia (C2P) | Gerenciador de sub-rede integrado |
| MQM9700-NS2F | 64 portas 400Gb/s, gerenciado, fluxo de ar P2C | Frente para trás (P2C) | Gerenciador de sub-rede integrado |
| MQM9790-NS2R | 64 portas 400Gb/s, não gerenciado, fluxo de ar C2P | Conector-para-energia | Externo (UFM) |
| MQM9790-NS2F | 64 portas 400Gb/s, não gerenciado, fluxo de ar P2C | Frente para trás | Externo (UFM) |
O MQM9700-NS2R é recomendado para implantações que exigem uma solução de gerenciamento autônoma com gerenciador de sub-rede integrado, até 2.000 nós e fluxo de ar conector-para-energia. Para redes maiores ou recursos avançados de UFM, considere a série QM9790 gerenciada externamente.
Vantagens
- Densidade inigualável: 64 portas de 400G em 1U – reduz o espaço em rack e a energia por porta.
- Aceleração em rede: SHARPv3 reduz o movimento de dados e acelera cargas de trabalho de IA/ML em até 32*.
- Topologias flexíveis: Suporta Fat Tree, DragonFly+, Torus e mais para qualquer projeto de cluster.
- Gerenciamento simplificado: O gerenciador de sub-rede integrado permite operação pronta para uso para até 2.000 nós, reduzindo o tempo de configuração.
- Flexibilidade de fluxo de ar C2P: Combina com data centers com fluxo de ar reverso (conector-para-energia) para gerenciamento térmico ideal.
- Proteção de investimento: Compatível com versões anteriores com HDR/EDR e preparado para o futuro com NDR200/400.
Perguntas Frequentes
Qual é a diferença entre MQM9700 e MQM9790?
O MQM9700 inclui um gerenciador de sub-rede integrado e é totalmente gerenciado pronto para uso para até 2.000 nós. O MQM9790 é gerenciado externamente e utiliza o NVIDIA UFM para gerenciamento avançado de rede, ideal para ambientes maiores e mais dinâmicos.
O que significa fluxo de ar C2P?
Fluxo de ar C2P (conector-para-energia) significa que o ar entra pelo lado do conector e sai pelo lado da fonte de alimentação. Isso é o oposto de P2C (frente para trás) e é usado em data centers com configurações específicas de corredor quente/frio.
Posso usar o MQM9700-NS2R com a infraestrutura InfiniBand HDR existente?
Sim, o switch é compatível com versões anteriores com velocidades HDR, EDR e FDR, permitindo atualizações incrementais.
Qual cabeamento é suportado?
Os conectores OSFP suportam cabos de cobre passivos/ativos e de fibra ativa. Módulos ópticos e cabos de conexão direta podem ser usados.
O switch suporta operação de 200Gb/s?
Sim, usando a tecnologia de divisão de portas NVIDIA, o MQM9700-NS2R pode fornecer até 128 portas a 200Gb/s.
Precauções
- Certifique-se de que a temperatura ambiente de operação permaneça entre 0°C e 40°C.
- Use apenas módulos ópticos e cabos qualificados pela NVIDIA para desempenho ideal.
- A direção correta do fluxo de ar (C2P) deve corresponder ao ambiente de instalação – verifique a orientação do corredor quente/frio do rack.
- Não bloqueie as aberturas dos ventiladores; mantenha pelo menos 5 cm de folga em ambos os lados.
- A fonte de alimentação deve atender aos requisitos de 200-240Vac; o aterramento é obrigatório.
Sobre o Hong Kong Starsurge Group
Fundado em 2008, o Hong Kong Starsurge Group Co., Limited é um provedor de hardware de rede, serviços de TI e soluções de integração de sistemas impulsionado pela tecnologia. Com uma equipe experiente de vendas e técnicos, atendemos indústrias como governo, saúde, manufatura, educação, finanças e empresas. A Starsurge oferece soluções de IoT, sistemas de gerenciamento de rede, desenvolvimento de software personalizado, suporte multilíngue e entrega global. Nossa abordagem centrada no cliente garante qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir infraestrutura de rede eficiente e escalável.
Faça parceria com a Starsurge – oferecemos preços competitivos, envio rápido e suporte de engenharia dedicado para NVIDIA, Mellanox e outras marcas líderes de rede.
Fatos Principais
| Portas | 64 x 400Gb/s (32 OSFP) |
| Taxa de transferência | 51,2 Tb/s |
| Taxa de pacotes | >66,5 BPPS |
| Gerenciamento | Gerenciador de sub-rede integrado (2.000 nós) |
| Fluxo de ar | C2P (conector-para-energia) |
| Garantia | 1 ano |
Matriz de Compatibilidade
| Categoria | Produtos / Padrões Compatíveis |
|---|---|
| Servidores GPU | NVIDIA DGX-2, DGX A100, servidores baseados em HGX, nós de GPU de terceiros |
| Armazenamento | NVMe sobre InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Gerenciamento | Gerenciador de sub-rede integrado, MLNX-OS, OpenSM, SNMP |
| Tipos de cabo | OSFP para OSFP, OSFP para QSFP (com adaptador), óptico ativo, DAC |
Lista de Verificação do Comprador
- Confirme se a direção do fluxo de ar (C2P) corresponde ao layout do corredor quente/frio do seu data center – este é um modelo de fluxo de ar reverso.
- O gerenciador de sub-rede integrado suporta até 2.000 nós – verifique se o tamanho do cluster se encaixa nesse escopo.
- Valide os requisitos de entrada de energia (200-240Vac) e redundância.
- Verifique os comprimentos e tipos de cabo OSFP (cobre/fibra) para as distâncias do seu rack.
- Solicite garantia estendida ou suporte no local, se necessário, para implantação crítica.
