NVIDIA Mellanox MQM9790-NS2R 64-Port NDR 400Gb/s InfiniBand Router∙∙ 51.2Tb/s de transferência com capacidades avançadas de roteamento
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MQM9790-NS2R (920-9B210-00RN-0D0) |
| Documento: | MQM9700 series.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MQM9790-NS2R | taxa de transmissão: | 10/100/1000Mbps |
|---|---|---|---|
| Portas: | 48 | Função: | LACP, suporte empilhável, VLAN |
| Tecnologia: | Infiniband | Especificação: | Sem gerenciamento |
| Marca registrada: | Mellanox | Origem: | Índia / Israel / China |
| Destacar: | Nvidia Mellanox 400Gb/s InfiniBand roteador,Switch InfiniBand NDR de 64 portas,Switch de rede com throughput de 51 |
||
Descrição de produto

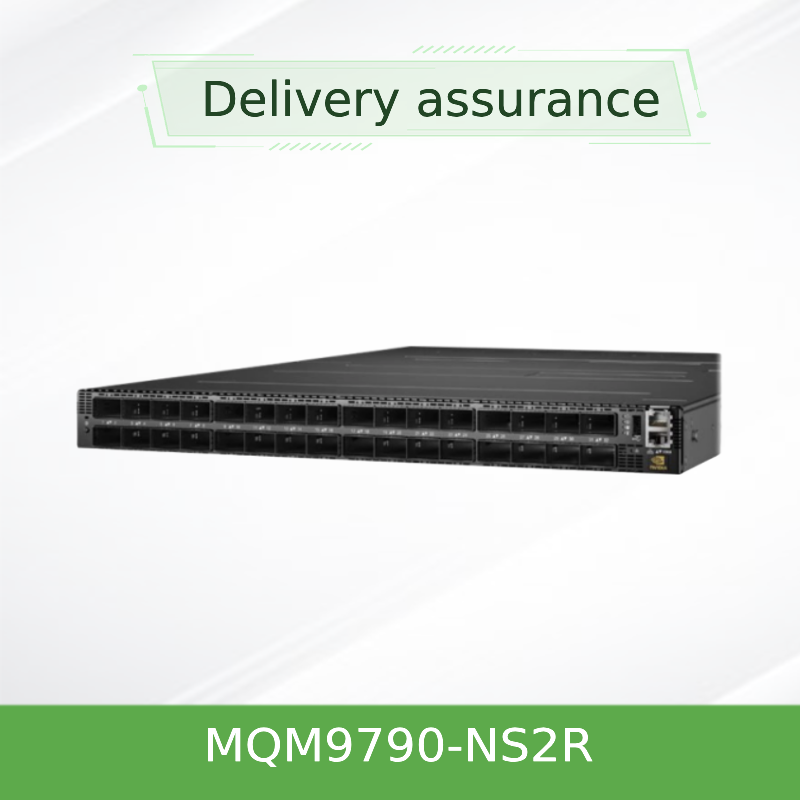

NVIDIA Mellanox MQM9790-NS2R 64-Port NDR 400Gb/s InfiniBand Router
Roteador InfiniBand de alto desempenho que fornece 64 portas de largura de banda bidirecional total de 400 Gb/s com capacidade de transferência de 51,2 TB/s e capacidades avançadas de roteamento para tecidos HPC e IA em larga escala.
Visão geral do produto
O MQM9790-NS2R é um roteador gerenciado da série NVIDIA Quantum-2, com 64 portas QSFP56 rodando a 400Gb/s por porta.Este modelo oferece funcionalidade avançada de roteamento, incluindo roteamento de sub-rede InfiniBandCom fluxo de ar C2P (rear-to-front), é ideal para racks de data center que exigem configurações de corredor frio traseiro.
A CPU integrada de núcleo duplo x86 executa o MLNX-OS, permitindo um gerenciamento on-box abrangente, incluindo gerenciador de sub-rede integrado e protocolos avançados de roteamento para tecidos de grande escala.
Características fundamentais
- Portos de 64 x 400 Gbps:Largura de banda bidirecional total com conectores QSFP56
- 51.2Tb/s Fornecimento:Capacidade de comutação agregada sem bloqueio com latência ultra-baixa
- Roteamento avançado de InfiniBand:Roteamento de sub-rede, isolamento de tráfego e segmentação multi-locatário
- Computação em rede (SHARP v3):A descarga coletiva acelerada por hardware reduz o tempo de operação do MPI
- Gestão com MLNX-OS:CPU x86 de núcleo duplo com 8 GB de RAM e 32 GB de SSD
- 1 + 1 Potência e Fãs redundantes:Fornecedores de energia 80 Gold+ com fluxo de ar C2P com troca a quente
- Eficiência elevada:Consumo de potência ponderado ATIS tão baixo quanto 180W quando totalmente ocupado
Capacidades do roteador
O MQM9790-NS2R fornece recursos avançados de roteamento InfiniBand além da comutação padrão:
- Roteamento de sub-rede para sub-rede para tecidos de várias camadas
- Isolamento do tráfego e suporte de tecido virtual
- Segmentação da rede de múltiplos locatários
- Tabelas de encaminhamento aprimoradas para implantações em larga escala
- Integração com a UFM para gestão de políticas de roteamento

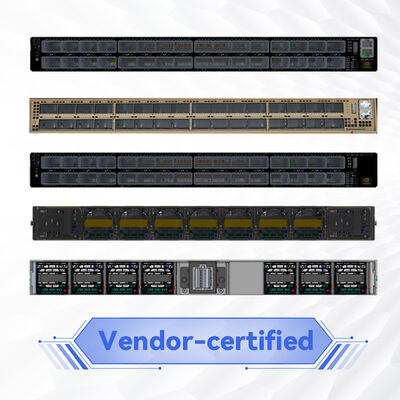

Direção do fluxo de ar
Este modelo possui fluxo de ar C2P (de trás para a frente), absorvendo ar frio da parte traseira e expelindo ar quente através da frente.

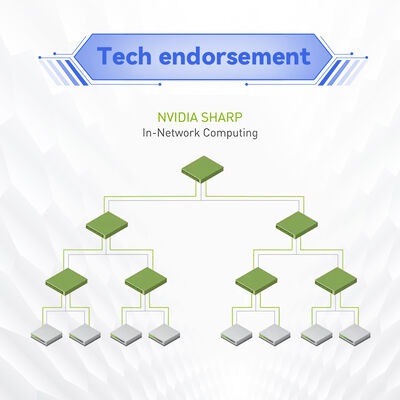

Computação em rede com SHARP v3
A tecnologia NVIDIA SHARP v3 permite que o roteador execute operações coletivas, como reduções de MPI, diretamente dentro do tecido de rede,reduzindo drasticamente o tempo de operação do MPI e liberando núcleos de CPU para computação de aplicativos.
Desdobramentos típicos
- Clusters de HPC em grande escala:Interligação de múltiplas sub-redes em ambientes de computação em petaescala
- Infraestrutura de IA multi-locatário:Isolamento da rede para o treinamento da IA e cargas de trabalho de inferência
- Roteamento da coluna vertebral em tecidos de árvores gordas:Camada de roteamento entre switches de folha em grandes redes InfiniBand
- Centros de Dados Empresariais:Cargas de trabalho de armazenamento, banco de dados e computação de alto desempenho
- Infraestruturas de nuvem e de metal puro:Ambientes com múltiplos locatários que exigem tecidos de alta largura de banda e baixa latência
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Modelo | MQM9790-NS2R |
| Série | NVIDIA Quantum-2 |
| Tipo de produto | Roteador InfiniBand |
| Portos | 64 x QSFP56 (NDR 400Gb/s) |
| Produção agregada | 51.2Tb/s (sem bloqueio) |
| Latência | Menos de 90 ns (de porto em porto) |
| Mudança de ASIC | NVIDIA Quantum-2 NDR |
| CPU | Intel x86 dual-core |
| Memória do sistema | 8 GB de RAM, 32 GB de SSD |
| Fornecedores de energia | 1+1 redundante, comutável a quente, 100-240VAC |
| Potência típica (ATIS) | 180 W - 200 W (pleno) |
| Refrigeração | C2P (rear-to-front), ventiladores trocáveis a quente |
| Fator de forma | 1U montador de rack |
| Peso | 12.5 kg (aproximadamente) |
Factos-chave
Portos64 x NDR 400Gb/s
Propagação51.2Tb/s
LatênciaMenos de 90 ns
TipoRoteador
Fluxo de arC2P (de trás para a frente)
Potência (ATIS)180 W - 200 W
Compatibilidade
Completamente interoperável com adaptadores NVIDIA Mellanox ConnectX (NDR, HDR, EDR, FDR), cabos LinkX e transceptores.3, com compatibilidade com as tecnologias HDR (200Gb/s) e EDR (100Gb/s).
Guia de selecção
| Número da peça de encomenda | Descrição | Fluxo de ar | Tipo |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s InfiniBand 1U switch, 64 QSFP56 | P2C (da frente para trás) | Mudança |
| MQM9700-NS2R | 400Gb/s InfiniBand 1U switch, 64 QSFP56 | C2P (de trás para frente) | Mudança |
| MQM9790-NS2F | Roteador InfiniBand 1U de 400 Gb/s, 64 QSFP56 | P2C (da frente para trás) | Roteador |
| MQM9790-NS2R | Roteador InfiniBand 1U de 400 Gb/s, 64 QSFP56 | C2P (de trás para frente) | Roteador |
Vantagens
- 51,2 Tb/s de potência líder na indústria em chassi compacto de 1U
- Roteamento avançado permite tecidos de sub-rede múltipla e isolamento de inquilinos
- A elevada densidade dos portos reduz a pegada das infraestruturas e os custos operacionais
- Compatível com tecnologias HDR e EDR
- Telemetria melhorada com UFM para informações de rede em tempo real
- Fluxo de ar C2P otimizado para uma gestão térmica eficiente
Lista de verificação do comprador
✔ Confirmar a direção do fluxo de ar (C2P de trás para frente para este modelo)
✔ Verificar a tensão de entrada de energia (100-240VAC)
✔ Escolha roteador (MQM9790) ou switch (MQM9700) com base nas necessidades de roteamento
✔ Escolha os cabos ou ópticas QSFP56 apropriados
✔ Verifique a compatibilidade da profundidade do rack (590,6 mm / 27")
✔ Plano para 1U de espaçamento e de arrefecimento
✔ Projeto de topologia de roteamento para implantações de sub-redes múltiplas
Perguntas Frequentes
Qual é a diferença entre MQM9790-NS2R e MQM9700-NS2R?
O MQM9790 é um roteador InfiniBand com capacidades avançadas de roteamento, enquanto o MQM9700 é um switch padrão.Ambos compartilham a mesma plataforma de hardware, mas o MQM9790 suporta roteamento de sub-rede e segmentação multi-tenant.
Qual é a diferença entre MQM9790-NS2R e MQM9790-NS2F?
A única diferença é a direção do fluxo de ar. NS2F tem fluxo de ar P2C (frente para trás), enquanto NS2R tem fluxo de ar C2P (frente para frente).
Este roteador pode ser usado com adaptadores HDR ou EDR?
Sim, a série Quantum-2 é compatível com as tecnologias HDR (200Gb/s) e EDR (100Gb/s) InfiniBand.
