NVIDIA Quantum-2 QM9790-NS2F 400Gb / s InfiniBand Switch 64 portas NDR Smart Switch com 51.2 Tb / s de transferência
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Documento: | MQM9700 series.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Aplicativo: | Servidor | Doença: | NOVO E ORIGINAL |
|---|---|---|---|
| Largura de banda agregada: | 51.2 TB/S BIDIRECIONAL | Gerenciamento: | MLNX-OS com CLI, Webui, SNMP, JSON Suporte |
| Nome: | Interruptor de rede de MQM9790-NS2F InfiniBand Mellanox que escala para fora centros de dados com in | Palavra-chave: | interruptor do mellanox 400g |
| Destacar: | NVIDIA Quantum-2 400Gb/s InfiniBand Switch,Interruptor inteligente NDR de 64 portas,51.2 Tb/s Switch de rede de transferência |
||
Descrição de produto
NVIDIA Quantum-2 QM9790-NS2F 400Gb/s InfiniBand Switch
Interruptor inteligente gerido por NDR de 64 portas com capacidade de transferência agregada de 51,2 Tb/s e capacidades de computação em rede SHARPv3.
Visão geral do produto
O NVIDIA Quantum-2 QM9790-NS2F fornece 64 portas de 400Gb/s InfiniBand em um chassi de 1U, permitindo AI de escala extrema e aglomerados HPC com densidade líder do setor, latência ultra-baixa,e tecido auto-curávelProjetado para gerenciamento externo com o NVIDIA UFM, ele simplifica as operações do data center, apoiando as topologias Fat Tree, DragonFly + e Torus.
Este comutador de configuração fixa InfiniBand de 400Gb/s não gerido (gerido externamente) fornece 32 portas OSFP, cada uma com capacidade para 400Gb/s (ou 128 portas a 200Gb/s com tecnologia port-split),e oferece um rendimento bidirecional agregado de 51.2 Tb/s. Com suporte para NVIDIA SHARPv3, RDMA, roteamento adaptativo e controle avançado de congestionamento, o QM9790 é construído para as cargas de trabalho mais exigentes de HPC, IA e empresas.
Características fundamentais
- 64 portas de 400 Gb/s sem bloqueio (32 conectores OSFP)
- 51.2 Tb/s de potência bidireccional agregada
- Tecnologia de separação de portas: até 128 portas @ 200Gb/s
- SHARPv3 computação em rede - 32× AI aceleração
- Latência inferior a um microssegundo com roteamento adaptativo
- Tecido auto-curável, QoS e controle de congestionamento
- 1+1 potência redundante de troca a quente (200-240Vac)
- Fluxo de ar da frente para trás (P2C), ventiladores com câmbio a quente
- Gestão externa via NVIDIA UFM / MLNX-OS
- Compatível com gerações anteriores da InfiniBand
Tecnologia: Arquitetura NVIDIA Quantum-2

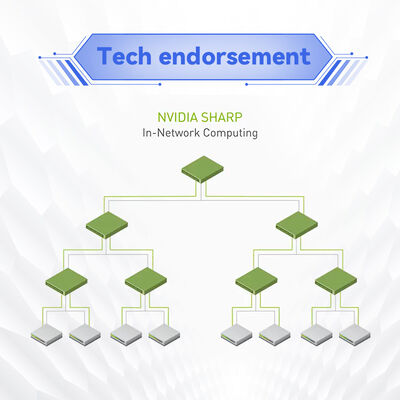

A plataforma Quantum-2 integra a tecnologia SHARP de terceira geração (SHARPv3), permitindo a agregação de dados na rede que reduz o movimento de dados e acelera o treinamento de IA e as simulações de HPC.Combinado com o Remote Direct Memory Access (RDMA) e o Scalable Hierarchical Aggregation and Reduction Protocol da NVIDIA, o QM9790-NS2F melhora drasticamente o desempenho da aplicação enquanto os dados atravessam o tecido.
Desdobramentos típicos
- Aglomerados de IA e Machine Learning- formação acelerada por GPU em larga escala com SHARPv3
- Computação de alto desempenho (HPC)- simulações de investigação, modelagem meteorológica e genómica
- Centro de dados- Tecidos 400G InfiniBand para armazenamento e computação de baixa latência
- Empresa e nuvem- redes escaláveis e multi-tenant com gestão UFM
- Governo e educação- laboratórios de investigação e centros de supercomputação
Compatibilidade
| Componente / Ecossistema | Apoio |
|---|---|
| Velocidade de banda infinita | NDR 400 Gbps, compatível com HDR, EDR, FDR |
| Cableamento | Conectores de cobre passivo/ativo ou de fibra activa; conectores OSFP |
| Gestão | NVIDIA UFM, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologias | Fat Tree, SlimFly, DragonFly+, Torus multidimensional |
| Sistemas operacionais | Linux, Windows (com InfiniBand stack), VMware |
| GPUs / Aceleradores | NVIDIA HGX, DGX e servidores GPU de terceiros |
Especificações
| Parâmetro | QM9790-NS2F |
|---|---|
| Portos / Velocidade | 64 portas 400Gb/s (32 OSFP); até 128 portas @ 200Gb/s com split |
| Produção agregada | 51.2 Tb/s bidireccional |
| Envio de pacotes | > 66,5 mil milhões de pacotes por segundo (BPPS) |
| Fator de forma | 1U de montagem em rack, 43,6 x 438 x 660,4 mm |
| Peso | 14.5 kg |
| Fornecimento de energia | 1+1 redundante, compatível com a câmara a quente, 200-240Vac, 80+ Gold, ENERGY STAR |
| Refrigeração | Fluxo de ar da frente para trás (P2C), ventiladores com câmbio a quente |
| Portos de gestão | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Memória | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Software | MLNX-OS (gestão externa através da UFM) |
| Temperatura de funcionamento | 0°C a 40°C |
| Humidade (de funcionamento) | 10% - 85% não condensante |
| Altitude | Até 3050 m |
| Segurança / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Garantia | 1 ano (disponíveis opções estendidas) |
Guia de selecção
| Número da parte ordenável | Descrição | Fluxo de ar | Gestão |
|---|---|---|---|
| MQM9790-NS2F | 64 portas 400Gb/s, 32 OSFP, não gerenciado, fluxo de ar P2C | Frente para trás (P2C) | Externa (UFM) |
| MQM9790-NS2R | 64 portas 400Gb/s, 32 OSFP, não gerenciado, fluxo de ar C2P | Conector para energia (C2P) | Externa (UFM) |
| MQM9700-NS2F | 400Gb/s com 64 portas, gerido, fluxo de ar P2C | De frente para trás | Gestor de sub-rede de bordo |
| MQM9700-NS2R | 400Gb/s com 64 portas, gerido, fluxo de ar C2P | Conector de alimentação | Gestor de sub-rede de bordo |
A escolha entre QM9700 (gerido) e QM9790 (gerido externamente) depende do tamanho do cluster e das preferências de gestão.O QM9790-NS2F é recomendado para implantações em larga escala usando o NVIDIA UFM para otimização avançada de tecido.
Vantagens
- Densidade inigualável:64 portas de 400G em 1U - reduz o espaço de rack e a potência por porta.
- Aceleração na rede:SHARPv3 reduz o movimento de dados e acelera as cargas de trabalho de IA/ML até 32x.
- Topologias flexíveis:Suporta Fat Tree, DragonFly+, Torus e muito mais para qualquer design de cluster.
- Eficiência operacional:O gerenciamento externo da UFM fornece monitoramento, provisionamento e solução de problemas proativos.
- Protecção dos investimentos:Retrocompatível com HDR/EDR e à prova de futuros para NDR200/400.
Serviço e Apoio
Hong Kong Starsurge Group fornece entrega global, suporte técnico multilíngue e serviços de integração personalizados para a série NVIDIA Quantum-2.integração de racksAs garantias estendidas e as opções de substituição no local estão disponíveis mediante pedido.
Perguntas Frequentes
Qual é a diferença entre QM9700 e QM9790?
O QM9700 inclui um gerenciador de sub-rede integrado e é totalmente gerenciado fora da caixa para até 2000 nós.Ideal para grandes, ambientes mais dinâmicos.
O QM9700 inclui um gerenciador de sub-rede integrado e é totalmente gerenciado fora da caixa para até 2000 nós.Ideal para grandes, ambientes mais dinâmicos.
Posso usar o QM9790-NS2F com a infraestrutura HDR InfiniBand existente?
Sim, o interruptor é compatível com HDR, EDR e FDR, permitindo atualizações incrementais.
Sim, o interruptor é compatível com HDR, EDR e FDR, permitindo atualizações incrementais.
Que cablagem é suportada?
Os conectores OSFP suportam cabos de cobre passivo/ativo e fibra ativa.
Os conectores OSFP suportam cabos de cobre passivo/ativo e fibra ativa.
O switch suporta operação de 200 Gb/s?
Sim, usando a tecnologia NVIDIA port-split, o QM9790 pode fornecer até 128 portas a 200Gb/s.
Sim, usando a tecnologia NVIDIA port-split, o QM9790 pode fornecer até 128 portas a 200Gb/s.
Qual é o consumo típico de energia?
Por favor, confirme com o seu representante de vendas; os valores típicos dependem da configuração e do cableamento.
Por favor, confirme com o seu representante de vendas; os valores típicos dependem da configuração e do cableamento.
Precauções
- Garantir que a temperatura ambiente de funcionamento permanece entre 0°C e 40°C.
- Utilize apenas módulos e cabos ópticos com qualificação NVIDIA para um desempenho ideal.
- A direção adequada do fluxo de ar (P2C ou C2P) deve corresponder ao ambiente de instalação.
- Não bloqueie as aberturas do ventilador; mantenha uma distância mínima de 5 cm de ambos os lados.
- A fonte de alimentação deve satisfazer os requisitos de 200-240 Vac; a ligação à terra é obrigatória.
Sobre o Grupo Starsurge de Hong Kong
Fundada em 2008, a Hong Kong Starsurge Group Co., Limited é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada por tecnologia.Com uma equipa técnica e de vendas experienteA Starsurge oferece soluções de IoT, sistemas de gerenciamento de rede, desenvolvimento de software personalizado,Apoio multilingue, e entrega global.
Parceiro da Starsurge- fornecemos preços competitivos, transporte rápido e suporte de engenharia dedicado para a NVIDIA, Mellanox e outras marcas líderes de redes.
Factos-chave
| Portos | 64 x 400Gb/s (32 OSFP) |
| Propagação | 51.2 Tb/s |
| Taxa de pacotes | > 66,5 BPPS |
| Gestão | Externa (UFM) |
| Fluxo de ar | P2C (frente para trás) |
| Garantia | 1 ano |
Matriz de compatibilidade
| Categoria | Produtos compatíveis / Normas |
|---|---|
| Servidores de GPU | NVIDIA DGX-2, DGX A100, servidores baseados em HGX, nós de GPU de terceiros |
| Armazenamento | NVMe sobre InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Gestão | NVIDIA UFM, MLNX-OS, OpenSM, Prometheus/Grafana (através da UFM) |
| Tipos de cabos | OSFP para OSFP, OSFP para QSFP (com adaptador), óptico ativo, DAC |
Lista de verificação do comprador
- Confirme que a direção do fluxo de ar (P2C versus C2P) corresponde ao layout do corredor quente/cold do centro de dados.
- Plano de gestão externa - certificar-se de que as licenças UFM e a infraestrutura de servidores estão prontas.
- Validar os requisitos de potência de entrada (200-240Vac) e de redundância.
- Verifique os comprimentos e tipos de cabos OSFP (cobre/fibra) para as distâncias dos seus racks.
- Solicitar garantia prolongada ou suporte no local, se necessário para missões críticas.
