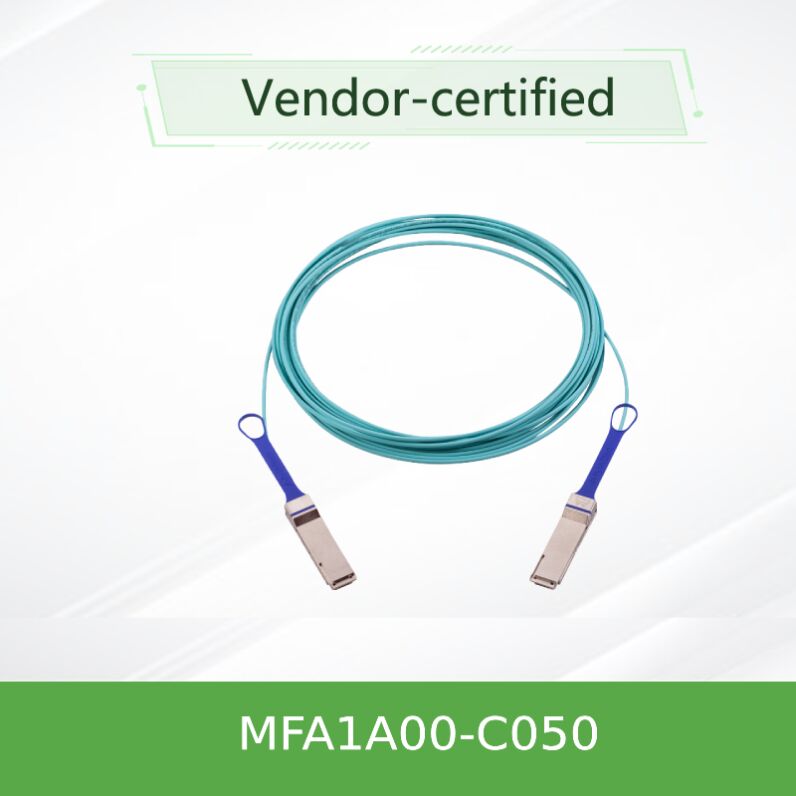

NVIDIA MFA1A00-C050 – Cabo AOC 100G para Data Center e Redes Ethernet
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFA1A00-C050 |
| Documento: | MFA1A00-xxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tempo de espera: | De acordo com o estoque |
| Tecnologia: | Ethernet | Comprimento: | 5m |
| Tensão de alimentação: | -0.3-3.6 | Tensão de entrada de dados: | -0.3-4.465 |
| Destacar: | Cabo AOC NVIDIA 100G para data center,Cabo AOC NVIDIA para rede Ethernet,Cabo NVIDIA MFA1A00-C050 100G |
||
Descrição de produto
NVIDIA MFA1A00-C050 – Cabo Óptico Ativo de 100G para Data Center e Redes Ethernet
O NVIDIA MFA1A00-C050 é um cabo óptico ativo (AOC) QSFP28 de alto desempenho projetado para sistemas Ethernet de 100Gb/s (100GbE) e InfiniBand EDR. Esta variante de 50 metros oferece alcance estendido de até 100 metros, mantendo excelente integridade de sinal e baixo consumo de energia.
Principais Recursos
- Consumo de energia ultrabaixo (2,2W típico por extremidade com retiming)
- Alcance de até 100 metros em fibra multimodo
- Design compatível com SFF-8665 hot-pluggable
- Retiming selecionável por canal para desempenho ideal
- Diagnóstico digital e integridade de sinal programável
- Taxa de dados agregada de até 100Gb/s (4 canais × 25,78Gb/s)
- Amplitude de saída Rx e pré-ênfase programáveis
- Equalizador de entrada Tx programável para links de host com perdas
- Revestimento LSZH (Low Smoke Zero Halogen) para segurança
- Compatível com RoHS e hot-pluggable
Visão Geral do Produto
Utilizando tecnologia de fibra multimodo baseada em VCSEL, este cabo óptico ativo oferece alcance estendido, mantendo excelente integridade de sinal. Ideal para switching top-of-rack, conectividade inter-rack e implantações de data center de alta densidade, a série MFA1A00 oferece retiming, equalização de entrada e pré-ênfase de saída programáveis para otimizar o desempenho do link em diversos ambientes.
Tecnologia e Integridade de Sinal
O MFA1A00-C050 emprega recursos avançados de retiming e equalização para superar as imperfeições do canal. Cada canal integra um circuito de recuperação de clock e dados (CDR) que pode ser contornado para taxas de sinalização legadas ou inferiores. O equalizador de entrada do transmissor programável compensa as perdas do PCB do host, enquanto a amplitude de saída do receptor e a pré-ênfase programáveis garantem uma entrega de sinal limpa.
Implantações Típicas
- Interconexão de Data Center: Conecte switches top-of-rack a switches agregados end-of-row em distâncias de até 100m
- Computação de Alto Desempenho (HPC): Fabricas InfiniBand EDR para clusters de computação e armazenamento que exigem baixa latência e alta largura de banda
- Redes Corporativas e de Nuvem: Arquitetura spine-leaf 100GbE, reduzindo energia e custo em comparação com DACs de cobre acima de 5m
- Nós de Edge Computing: Links ópticos confiáveis em racks com espaço limitado onde a imunidade a EMI é importante
- Mídia e Pós-Produção: Transferências de arquivos de alta velocidade para ambientes de armazenamento compartilhado
Especificações Técnicas
| Parâmetro | Mín | Típ | Máx | Unidade |
|---|---|---|---|---|
| Taxa de Dados por Canal | -100 ppm | 25,78125 | +100 ppm | Gb/s |
| Tensão de Alimentação (Vcc) | 3,135 | 3,3 | 3,465 | V |
| Dissipação de Potência (com retiming) | — | 2,2 | 2,5 | W |
| Dissipação de Potência (sem retiming) | — | 1,5 | 1,8 | W |
| Temperatura de Operação da Caixa | 0 | — | 70 | °C |
| Diâmetro do Cabo | 2,8 | 3,0 | 3,2 | mm |
| Raio Mínimo de Curvatura | 30 | — | — | mm |
Guia de Seleção – Série MFA1A00
| Número da Peça de Pedido | Taxa de Dados / Protocolo | Comprimento | Descrição |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | Cabo óptico ativo, Ethernet 100Gb/s |
| MFA1A00-C005 | 100GbE | 5m | Cabo óptico ativo, Ethernet 100Gb/s |
| MFA1A00-C010 | 100GbE | 10m | Cabo óptico ativo, Ethernet 100Gb/s |
| MFA1A00-C050 | 100GbE | 50m | Cabo óptico ativo, LSZH, Ethernet 100Gb/s |
| MFA1A00-C100 | 100GbE | 100m | Cabo óptico ativo, Ethernet 100Gb/s |
Vantagens
Alcance Estendido e Baixo Consumo
Até 100m sem repetidores, menor consumo de energia que a solução de transceptores ópticos + patch cord, economizando o orçamento de energia do switch.
Integridade de Sinal Pronta para IA
Equalização programável, retiming e pré-ênfase de saída garantem links robustos em ambientes ruidosos ou com perdas.
Flexibilidade Operacional
Funciona com InfiniBand EDR e 100GbE, suportando bypass de retiming para taxas legadas.
Gerenciamento Direto
DDM completo via SFF-8636: monitoramento em tempo real de temperatura, tensão, potência óptica e bias de TX, simplifica a manutenção.
Perguntas Frequentes
P1: O MFA1A00-C050 é compatível com meu switch Cisco 100G?
R: O cabo é um AOC QSFP28 padrão. A maioria dos switches Cisco modernos (Nexus 9300, 9500) com portas 100GbE o reconhecerá. No entanto, para compatibilidade total com o IDPROM da Cisco, recomendamos verificar ou solicitar um serviço de codificação.
P2: Qual é a diferença entre operação com retiming e sem retiming?
R: O retiming resincroniza e limpa o sinal usando CDR, alcançando melhor qualidade de sinal para 25Gb/s por canal. Se taxas de dados inferiores forem usadas (por exemplo, 10Gb/s), o CDR pode ser contornado para economizar energia (até ~1,5W).
P3: Posso usar este cabo para 40GbE ou aplicações de breakout?
R: A série MFA1A00 suporta 100Gb/s como quatro canais de 25G; não se destina a breakouts 40GbE. Para breakout 4×25G (QSFP28 para quatro SFP28), consulte outros produtos AOC da NVIDIA.
Principais Fatos em Resumo
- Taxa Máxima de Dados: 100Gb/s (4×25,78G)
- Tipo de Conector: QSFP28 para QSFP28
- Tipo de Cabo: MMF óptico ativo, LSZH
- Alcance: Até 100m
- Potência por extremidade: 2,2W (retiming ativado)
- Garantia: 3 anos limitada (base NVIDIA)
Observação: Embora a porta física seja padrão, alguns bloqueios de fornecedor podem exigir EEPROM codificado. Assistência de programação ou serviço de codificação estão disponíveis – confirme antes de fazer o pedido para plataformas não NVIDIA.
