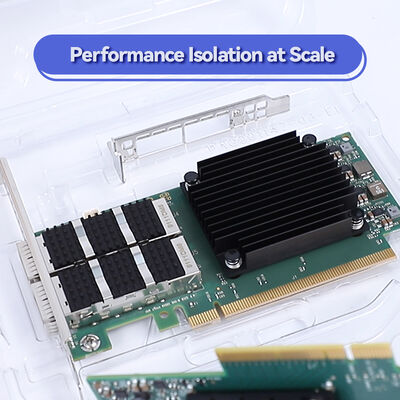

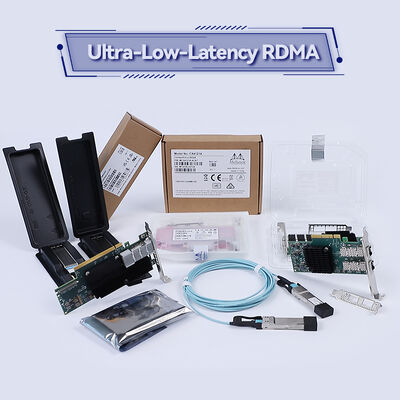

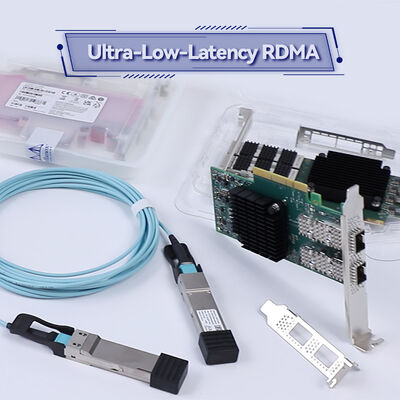

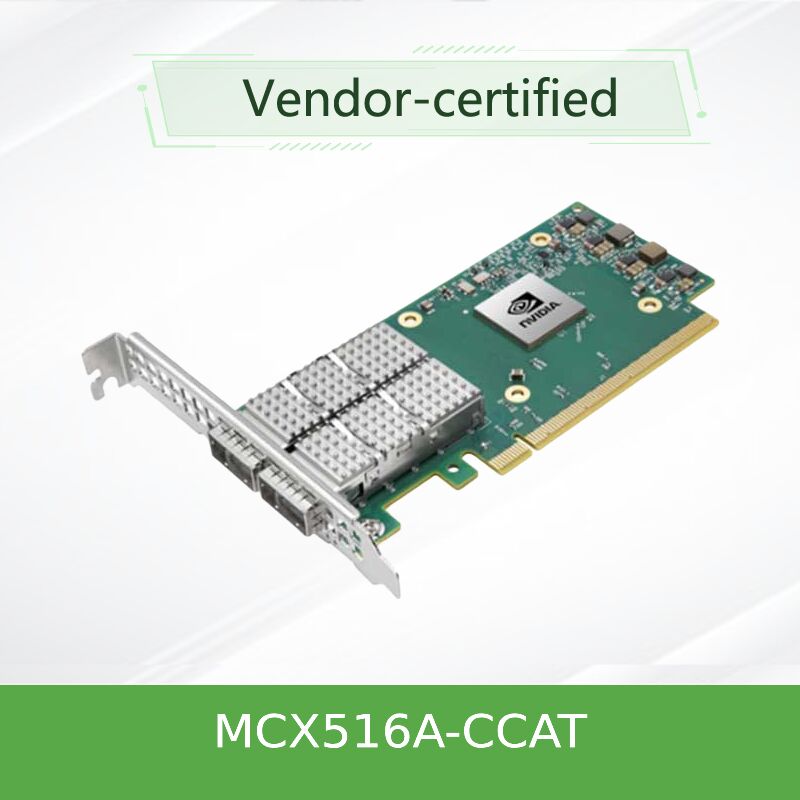

Adaptador Ethernet 100GbE de porta dupla MCX516A-CCAT da NVIDIA
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCX516A-CCAT |
| Documento: | connectx-5-en-card.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Status dos produtos: | Estoque | Aplicativo: | Servidor |
|---|---|---|---|
| Tipo de interface:: | Rede | Portas: | Dual |
| Velocidade máxima: | 25GBE | Tipo de conector: | SFP28 |
| Tipo: | Com fio | Doença: | Novo e Original |
| Tempo de garantia: | 1 ano | Modelo: | MCX516A-CCAT |
| Nome: | Cartão de rede Mellanox CX516A CONNECTX-5 100GBE MCX516A-CCAT DUAL-PORT QSFP28 Adaptador PCI-E | Palavra-chave: | Cartão de rede Mellanox |
Descrição de produto
Placa de rede Ethernet dual-port QSFP28 100GbE — oferecendo até 100Gb/s por porta, latência de 750ns, 200 milhões de mensagens por segundo e offloads avançados de aplicativos. Ideal para plataformas Web 2.0, nuvem, armazenamento, IA e telecomunicações que exigem a mais alta largura de banda e baixa latência.
A NVIDIA ConnectX-5 EN MCX516A-CCAT é uma placa de rede Ethernet dual-port 100GbE projetada para as cargas de trabalho de data center mais exigentes. Construído na arquitetura ConnectX-5, este adaptador suporta múltiplas velocidades, incluindo 100GbE, 50GbE, 40GbE, 25GbE, 10GbE e 1GbE, proporcionando caminhos de migração perfeitos e flexibilidade de infraestrutura. Com latência de 750ns, até 200 milhões de mensagens por segundo (Mpps) e interface host PCIe 3.0 x16, o MCX516A-CCAT oferece throughput líder de mercado e eficiência de CPU. As principais capacidades incluem RoCE (RDMA over Converged Ethernet), virtualização SR-IOV com até 512 Funções Virtuais, ASAP2 (acelerated switching and packet processing) para offloads de vSwitch/vRouter, offloads de destino NVMe over Fabric, T10-DIF Signature Handover e offloads abrangentes de rede overlay (VXLAN, NVGRE, GENEVE). Este adaptador está disponível em um fator de forma PCIe de baixo perfil com recursos aprimorados de gerenciamento de host.
Duas portas QSFP28 suportando velocidades de 100/50/40/25/10/1GbE. Compatível com infraestrutura de menor velocidade.
Latência de 750ns, taxa de mensagens de até 200 Mpps e 197 Mpps com DPDK para aplicativos de bypass de kernel.
Serviços RDMA de baixa latência em redes Layer 2 e Layer 3 para cargas de trabalho de armazenamento e computação.
Offload de hardware do plano de dados Open vSwitch (OvS) e vRouter, preservando a flexibilidade do plano de controle enquanto atinge desempenho na velocidade do fio.
Offloads de destino NVMe-oF acelerados por hardware, permitindo acesso eficiente ao armazenamento NVMe com intervenção mínima da CPU.
Até 512 Funções Virtuais (VFs) e 8 Funções Físicas por porta, com QoS garantida e isolamento de VM.
Encapsulamento e desencapsulamento de hardware para túneis VXLAN, NVGRE, GENEVE, MPLS e NSH.
Parser flexível e tabelas de match-action permitindo offloads de hardware para protocolos atuais e futuros.
NC-SI sobre MCTP, interface BMC, PLDM para monitoramento e atualização de firmware, boot remoto PXE e UEFI.
O ASIC ConnectX-5 EN oferece desempenho recorde com motores de aceleração avançados. As principais inovações tecnológicas incluem:
- PeerDirect (GPUDirect) – Elimina cópias de dados PCIe desnecessárias entre GPU e CPU, acelerando cargas de trabalho HPC, IA e machine learning.
- Adaptive Routing on Reliable Transport – Permite RDMA fora de ordem e roteamento adaptativo para utilização otimizada da fabric.
- Tag Matching and Rendezvous Offloads – Offload de hardware de correspondência de tags MPI e protocolo de rendezvous, reduzindo a sobrecarga da CPU em clusters HPC.
- Burst Buffer Offloads – Aceleração de hardware para checkpointing em segundo plano em simulações de larga escala e treinamento de ML.
- Embedded PCIe Switch – Suporta até 8 bifurcações, permitindo encadeamento de host e eliminação de switches de backend em racks de armazenamento.
- On-Demand Paging (ODP) – Acesso à memória RDMA sem registro, simplificando o desenvolvimento de aplicativos.
- Extended Reliable Connected (XRC) e Dynamically Connected Transport (DCT) – Escala RDMA para dezenas de milhares de nós.
- T10-DIF Signature Handover – Proteção de integridade de dados baseada em hardware para cargas de trabalho de armazenamento na velocidade do fio.
Virtualização de alta densidade, redes overlay e offloads de vSwitch reduzem a utilização da CPU, mantendo o desempenho na velocidade do fio.
Offloads de destino NVMe-oF, T10-DIF e RoCE permitem armazenamento em bloco de alto desempenho com latência sub-microssegundo.
PeerDirect GPUDirect, roteamento adaptativo e offloads de burst buffer aceleram cargas de trabalho de treinamento distribuído.
Offloads de vSwitch ASAP2, service chaining e capacidade de hardware hairpin permitem Network Function Virtualization eficiente.
Latência ultra-baixa (750ns) e alta taxa de mensagens (200 Mpps) atendem às aplicações financeiras mais exigentes.
O switch PCIe embutido permite que servidores se interconectem sem switches top-of-rack, reduzindo o TCO.
O MCX516A-CCAT é compatível com uma ampla gama de sistemas operacionais: RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi e Citrix XenServer. Ele suporta ópticas QSFP28 100GbE padrão, cabos DAC passivos, cabos ópticos ativos (AOC) e cabos breakout (100GbE para 4x25GbE ou 2x50GbE). O adaptador se integra perfeitamente com switches NVIDIA Spectrum e qualquer infraestrutura 25GbE/40GbE/50GbE/100GbE baseada em padrões. O suporte de software inclui OFED (OpenFabrics Enterprise Distribution), DPDK e WinOF-2 para Windows.
| Categoria | Especificação |
|---|---|
| Modelo | MCX516A-CCAT |
| Fator de Forma | Placa add-in PCIe de baixo perfil. Enviada com suporte alto montado, suporte baixo incluído. |
| Portas | 2x QSFP28 (100/50/40/25/10/1GbE) |
| Velocidades Suportadas | 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE |
| Interface Host | PCIe 3.0 x16 (compatível com x8, x4, x2, x1; auto-negociado) |
| Taxa de Mensagens | Até 200 milhões de mensagens por segundo (Mpps); 197 Mpps com DPDK |
| Latência | 750ns (cut-through típico) |
| Virtualização | SR-IOV: até 512 Funções Virtuais, 8 Funções Físicas por porta |
| Suporte RoCE | Sim – RDMA over Converged Ethernet (RoCE) |
| Offloads de Rede Overlay | Encapsulamento/desencapsulamento de hardware VXLAN, NVGRE, GENEVE, MPLS, NSH |
| Offloads vSwitch/vRouter | ASAP2 – Offload de plano de dados Open vSwitch (OvS) e vRouter com tabelas flexíveis de match-action |
| Offloads de Armazenamento | Offloads de destino NVMe-oF, T10-DIF Signature Handover, SRP, iSER, NFS RDMA, SMB Direct |
| Recursos Aprimorados | Correspondência de tags, offload de rendezvous, roteamento adaptativo, offload de burst buffer, switch PCIe embutido, ODP, XRC, DCT |
| Offloads de CPU | Offloads stateless TCP/UDP, LSO/LRO, offload de checksum, RSS/TSS, HDS, inserção/remoção de tags VLAN/MPLS |
| Interfaces de Gerenciamento | NC-SI sobre MCTP (SMBus/PCIe), interface BMC, PLDM (monitoramento e atualização de firmware), gerenciamento SDN eSwitch, SPI, JTAG |
| Boot Remoto | PXE, UEFI, boot remoto iSCSI |
| Consumo de Energia | Não especificado publicamente – confirme antes de fazer o pedido |
| Temperatura de Operação | 0°C a 55°C (típico) |
| Padrões | IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0 |
| RoHS | Conforme |
| OPN (Número da Peça de Pedido) | Portas | Velocidade Máxima | Interface | Interface Host | Recurso Principal |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Dual-port 100GbE, gerenciamento de host aprimorado |
| MCX516A-CDAT | 2 | 100GbE | QSFP28 | PCIe 4.0 x16 | Desempenho aprimorado ConnectX-5 Ex, PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | Dual-port 25GbE, UEFI habilitado |
| MCX516A-GCAT | 2 | 50GbE | QSFP28 | PCIe 3.0 x16 | Dual-port 50GbE, gerenciamento de host aprimorado |
| MCX516B-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Variante dual-port 100GbE |
Prepare seu data center para o futuro com conectividade 100GbE, mantendo a compatibilidade retroativa com 50/40/25/10/1GbE.
200 Mpps permite a mais alta densidade de processamento de pacotes para NFV de telecomunicações, vSwitch e high-frequency trading.
Offloads NVMe-oF, T10-DIF, ASAP2 e RoCE reduzem drasticamente a utilização da CPU e melhoram o desempenho do aplicativo.
A Hong Kong Starsurge oferece preços competitivos, suporte de garantia e entrega rápida em todo o mundo.
A Hong Kong Starsurge fornece suporte ponta a ponta para adaptadores NVIDIA/Mellanox, incluindo verificação de compatibilidade, atualizações de firmware e solução de problemas técnicos. A garantia padrão está alinhada com a garantia de hardware limitada da NVIDIA (1 ano de devolução e reparo). Opções de suporte estendido estão disponíveis mediante solicitação. Nossa equipe pode auxiliar na instalação de drivers, ajuste de desempenho, configuração de RoCE e integração em ambientes de servidor, armazenamento e rede existentes.
| Categoria | Opções Suportadas |
|---|---|
| Sistemas Operacionais | RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0, Citrix XenServer |
| Switches | NVIDIA Spectrum SN3000/SN3700 series, Cisco Nexus 3000/9000, Arista 7000 series, Juniper QFX series, qualquer switch 25/40/50/100GbE baseado em padrões |
| Cabos e Ópticas (100GbE) | DAC passivo QSFP28 (até 5m), AOC QSFP28, 100GBASE-SR4 (MPO, 100m), 100GBASE-LR4 (LC, 10km), 100GBASE-ER4 (LC, 40km) |
| Cabos e Ópticas (Velocidades Inferiores) | Cabos breakout QSFP28 para SFP28 (100G para 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) com adaptadores apropriados |
| Protocolos de Gerenciamento | NC-SI, MCTP sobre PCIe/SMBus, PLDM para monitoramento e atualização de firmware, gerenciamento SDN eSwitch |
- Confirme se o servidor possui um slot PCIe x16 disponível – Gen 3.0 ou superior (PCIe 3.0 x16 fornece largura de banda adequada para dual-port 100GbE).
- Determine o tipo de cabo necessário: DAC passivo (curta distância), óptico ativo (média distância) ou transceptores ópticos (longa distância) para operação 100GbE.
- Verifique a disponibilidade de drivers do sistema operacional no site oficial da NVIDIA/Mellanox (drivers OFED mais recentes ou inbox).
- Certifique-se de que seu switch suporta portas QSFP28 100GbE (a maioria dos switches spine modernos suporta).
- Para implantações RoCE, confirme o suporte do switch para DCB (PFC, ETS, ECN) e notificação de congestionamento.
- Para offloads de destino NVMe-oF, verifique a compatibilidade da sua pilha de software de armazenamento.
- Para integração BMC, verifique se sua placa-mãe suporta NC-SI sobre SMBus ou PCIe.
