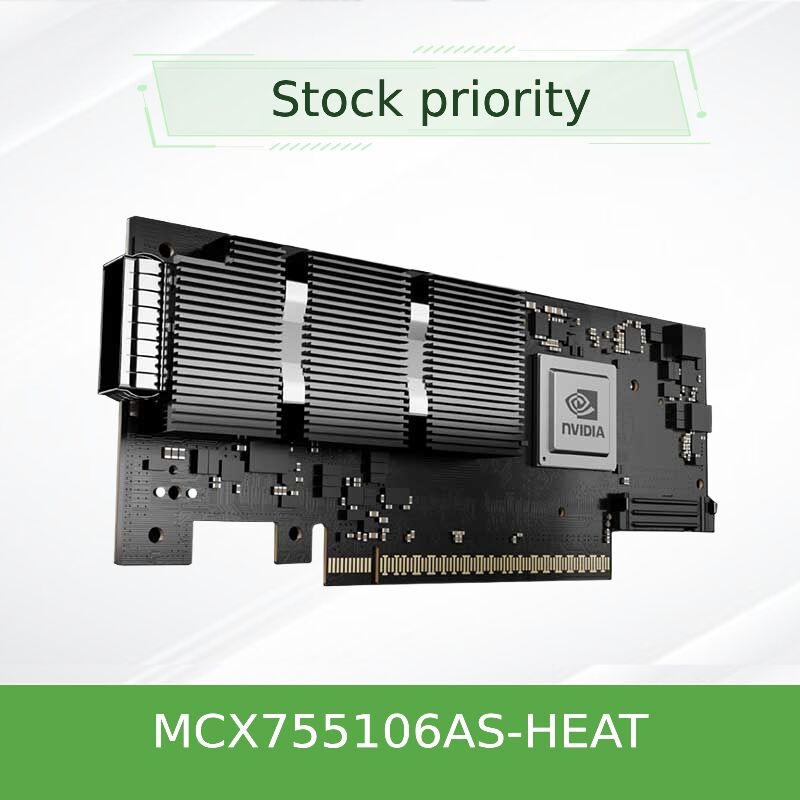

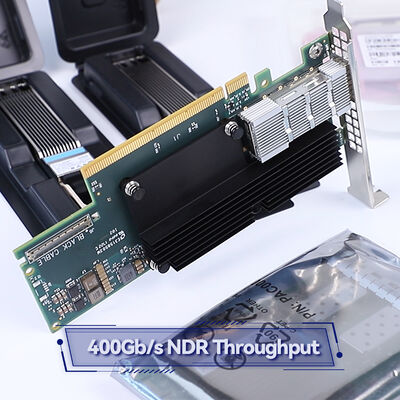

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adaptador
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCX755106As-EAT (900-9X7AH-0078-DTZ) |
| Documento: | Connectx-7 infiniband.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MCX755106As-EAT (900-9X7AH-0078-DTZ) | Portas: | 2 porta |
|---|---|---|---|
| Tecnologia: | Infiniband | Tipo de interface: | OSFP56 |
| Especificação: | 16,7cm x 6,9cm | Origem: | Índia / Israel / China |
| taxa de transmissão: | 200GBE | Interface do host: | Gen3 x16 |
| Destacar: | Adaptador NVIDIA ConnectX-7 InfiniBand,Cartão de rede Mellanox de 400 Gb/s,Adaptador inteligente com suporte NDR |
||
Descrição de produto
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adaptador
Adaptador de rede RDMA de latência ultra-baixa 400Gb / s projetado para fábricas de IA, clusters HPC e centros de dados em nuvem de hiperescala.O ConnectX-7 MCX755106AS-HEAT integra computação em rede, descargas de segurança de hardware e virtualização avançada para acelerar a computação científica moderna e as infraestruturas definidas por software.
Visão geral do produto
A família NVIDIA ConnectX-7 oferece desempenho inovador com até 400Gb/s de largura de banda por porta, suportando tanto InfiniBand (NDR/HDR/EDR) quanto Ethernet (até 400GbE).MCX755106AS-HEATapresenta interface host PCIe Gen5 (até 32 faixas), densidade de duas portas de 400Gb / s, capacidade de multi-host e motores avançados para GPUDirect RDMA, aceleração NVMe-oF e criptografia inline.Construído para exigir treinamento de IA, simulação e análise em tempo real, este adaptador reduz a sobrecarga da CPU, maximizando a taxa de transferência de dados e a segurança.
Com memória de bordo para descarga de encontro, aceleração coletiva SHARP e descargas SDN ASAP2,ConnectX-7 transforma servidores padrão em nós de rede de alto desempenho com jitter quase zero e cronometragem de precisão de nanossegundos (IEEE 1588v2 Classe C).
Características fundamentais
- NDR InfiniBand & 400GbE pronto- Até 400Gb/s por porta, configuração de duas portas que fornece 800Gb/s de largura de banda agregada; suporta NDR, HDR, EDR InfiniBand e 400/200/100/50/25/10GbE.
- PCIe Gen5 x16 (até 32 pistas)- Interface host de alto rendimento com sugestões de processamento TLP, ATS, PASID e SR-IOV.
- Computação em rede- Descarga de hardware de operações coletivas (SHARP), protocolo de encontro, descarga de buffer de ruptura.
- GPUDirect RDMA e GPUDirect Storage- Caminho de dados direto da GPU para o NIC, acelerando a aprendizagem profunda e análise de dados.
- Motores de segurança de hardware- Criptografia/descriptografia IPsec/TLS/MACsec em linha (AES-GCM 128/256-bit) + arranque seguro com hardware root-of-trust.
- Aceleração avançada de armazenamento- NVMe-oF (sobre Fabrics/TCP), NVMe/TCP offload, transferência de assinatura T10-DIF, iSER, NFS sobre RDMA, SMB Direct.
- ASAP2 SDN & VirtIO Aceleração- Descarga OVS, encapsulamento VXLAN/GENEVE/NVGRE, rastreamento de ligações e parser programável.
- Temporização precisa- PTP (IEEE 1588v2) com precisão de 12 ns, SyncE, agendamento por tempo, pacing de pacotes.
Tecnologia: Inside ConnectX-7
Construído em processo de 7nm, o ConnectX-7 integra vários motores de aceleração de hardware que descarregam a CPU e oferecem desempenho determinístico.
- RDMA sobre Ethernet Convergente (RoCE)- RoCE Zero-Touch para tecidos Ethernet de baixa latência.
- Transporte Dinâmicamente Conectado (DCT) e XRC- Comunicação MPI e HPC eficiente.
- Paginação sob demanda (ODP) e registro de memória do usuário (UMR)- Simplifica a gestão de memória para aplicações de grande escala.
- Protocolo de agregação e redução hierárquica escalável (SHARP)- Redução dos dados na rede para os colectivos MPI.
- Tecnologia multi-hoste- Permite que até 4 hosts independentes compartilhem um único adaptador, otimizando a utilização do servidor.
- Gerenciável PLDM e SPDM- Atualização de firmware, monitorização e certificação de dispositivos para segurança empresarial.
Desdobramentos típicos
- Clusters de IA e Machine Learning- Formação em larga escala com NCCL, UCX e GPUDirect RDMA.
- Simulação e investigação de HPC- Modelagem do tempo, genómica, dinâmica molecular que requer MPI de baixa latência.
- Hyperscale Cloud e SDDC- Rede de sobreposição, aceleração NFV, multi-locação segura (SR-IOV).
- Sistemas de armazenamento empresarial- NVMe-oF destina-se à descarga e aos sistemas de ficheiros distribuídos (Lustre, GPUDirect Storage).
- 5G Edge & Telecom- Infra-estruturas sensíveis ao tempo com segurança PTP Classe C e MACsec.
Compatibilidade
Sistemas Operacionais e Virtualização:Dirigentes em caixa para Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV) e Kubernetes (plugins CNI).e UCC.
Compatibilidade com o hardware:Slots PCIe Gen5 padrão (x16 mecânico, x16 / x32 elétrico). Certificado com as principais plataformas de servidor dos sistemas HPE, Supermicro e NVIDIA DGX.
Interoperabilidade:Compativel com a especificação 1 da InfiniBand Trade Association.5, IEEE 802.3 para Ethernet e especificações PCI-SIG Gen5.
Especificações - ConnectX-7 MCX755106AS-HEAT
| Parâmetro | Detalhes |
|---|---|
| Modelo de produto | MCX755106AS-HEAT |
| Fator de forma | PCIe HHHL (meia altura meia comprimento), opcional no bracket FHHL |
| Interface do host | PCIe Gen5.0 x16 (até 32 faixas, com suporte a bifurcação e multi-host) |
| Protocolos de rede | InfiniBand (NDR/HDR/EDR) e Ethernet (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| Configuração de porta | QSFP-DD de duas portas (2x 400Gb/s NDR, 800Gb/s agregados) |
| Velocidades de banda Infini | NDR 400 Gbps por porta, HDR 200 Gbps, EDR 100 Gbps, FDR (compatível) |
| Velocidades Ethernet | 400/200/100/50/25/10GbE NRZ/PAM4 |
| Memória de bordo | Memória integrada na rede para descarga de encontro e buffer de explosão |
| Descargas de segurança | Inline IPsec, TLS, MACsec (AES-GCM 128/256-bit), Secure Boot, Flash Encryption |
| Descargas de armazenamento | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, NFS via RDMA, SMB Direct |
| Sincronização | IEEE 1588v2 PTP (12ns de precisão), SyncE, PPS programável, programação desencadeada por tempo |
| Virtualização | SR-IOV, aceleração VirtIO, descarga VXLAN/NVGRE/GENEVE, rastreamento de ligações (firewall L4) |
| Gestão | NC-SI, MCTP via SMBus/PCIe, PLDM (Monitor/Firmware/FRU/Redfish), SPDM, SPI flash, JTAG |
| Iniciação remota | InfiniBand boot, iSCSI, UEFI, PXE |
| Consumo de energia | Não especificado publicamente - adaptador de alto desempenho de duas portas requer fluxo de ar adequado; confirme antes de encomendar |
| Temperatura de funcionamento | 0°C a 55°C (com arrefecimento adequado do chassi) |
Nota: Alguns parâmetros podem variar com base no firmware e configuração do sistema. Consulte a documentação da NVIDIA ou entre em contato com a Starsurge para validação específica.
Vantagens - Construído para Centros de Dados Modernos
Custo total de propriedade mais baixoDescarrega a CPU das tarefas de rede, armazenamento e segurança - reduzindo os custos de energia e refrigeração por Gb/s.
Largura de banda preparada para o futuroO PCIe Gen5 e o NDR 400G por porta eliminam gargalos para servidores GPU de próxima geração e clusters de IA.
Segurança da empresaA encriptação hardware em linha (IPsec/TLS/MACsec) e a cadeia de confiança segura cumprem a conformidade (FIPS, DoD).
Integração perfeitaCompatibilidade completa com as principais distribuições, hipervisores e plataformas de orquestração de contêineres.
Perguntas Frequentes (FAQ)
P: O MCX755106AS-HEAT é compatível com switches InfiniBand e Ethernet?
Sim. O ConnectX-7 suporta operação de protocolo duplo; você pode usá-lo no modo InfiniBand (NDR fabric) ou no modo Ethernet (RoCE).
P: Este modelo de duas portas suporta o armazenamento GPUDirect em ambas as portas simultaneamente?
O armazenamento GPUDirect e o GPUDirect RDMA são totalmente suportados em ambas as portas, permitindo o movimento direto de dados entre o armazenamento e a memória GPU sem buffers de rebote da CPU.
Q: Que opções de bifurcação PCIe estão disponíveis para o MCX755106AS-HEAT?
Ele suporta bifurcação padrão (x16, x8 / x8) e NVIDIA Multi-Host, permitindo até 4 hosts independentes com plataformas de comutação PCIe adequadas.
P: Posso usar este adaptador para descarga NVMe/TCP?
A descarga de hardware para NVMe através do TCP reduz a utilização da CPU e melhora a latência para armazenamento definido por software.
P: Onde posso encontrar o firmware e os drivers mais recentes?
Os drivers estão incluídos nos principais kernels Linux (MLNX_OFED). As ferramentas oficiais Mellanox da NVIDIA (mlxconfig, flint) suportam atualizações de firmware.
Precauções e notas de encomenda
- Assegurar que a placa-mãe do servidor forneça uma ranhura PCIe Gen5 com arrefecimento adequado (fluxo de ar ativo recomendado para operação 400G).
- Para configurações multi-host, verificar os requisitos de suporte e cablagem da plataforma (podem ser necessários cabos de divisão).
- Os módulos ópticos / cabos DAC são vendidos separadamente; use transceptores com qualificação NVIDIA para conformidade.
- Consumo máximo de energia não publicado pela NVIDIA; o projeto térmico típico assume uma faixa de 30W-40W sob carga pesada para o modelo de duas portas, por favor, valide com o seu guia térmico do chassi.
- Para os recursos criptográficos (descarga IPsec/TLS), pode ser necessária uma licença adicional; por favor, confirme com as vendas.
Matriz de compatibilidade (simplificada)
| Componente / Ecossistema | Apoio | Notas |
|---|---|---|
| NVIDIA DGX H100 / GH200 | - Sim, sim. | Certificado com configuração de duas portas |
| VMware vSphere / ESXi | Sim (SR-IOV) | Inclui apoio ao condutor |
| Núcleo Linux 5.x+ | Sim (em caixa) | Recomendação MLNX_OFED |
| Windows Server 2022 | - Sim, sim. | RDMA / RoCE nativo |
| Kubernetes / CNI | - Sim, sim. | Multus, SR-IOV CNI |
| OpenMPI / MVAPICH | - Sim, sim. | Otimizado para verbos InfiniBand |
Lista de verificação do comprador - Adopção do ConnectX-7
- Verificar a plataforma host: slot PCIe Gen5 (ou Gen4 com compatibilidade com versões anteriores, mas largura de banda limitada).
- Confirmar tipo de cabo: 400G NDR (OSFP/QSFP-DD) ou splitter para 2x200G por porta.
- Verificar o arrefecimento: o adaptador de alta potência de duas portas requer um fluxo de ar de pelo menos 350 LFM.
- Para os recursos de segurança: Confirme se são necessárias inicialização segura e descarga criptográfica (o modelo HEAT inclui hardware root-of-trust e motores inline completos).
- Estaca de software: MLNX_OFED ou versão do driver da caixa de entrada compatível com o seu kernel/OS.
