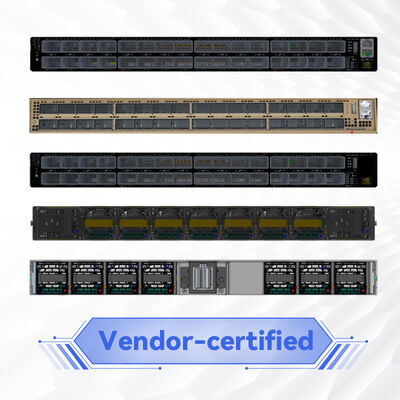

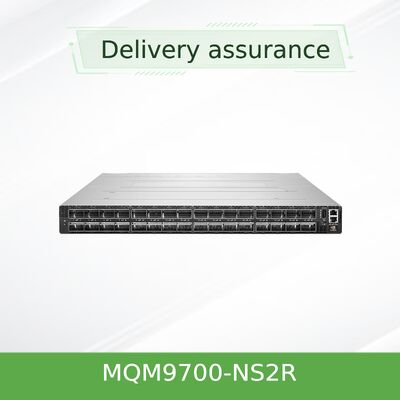

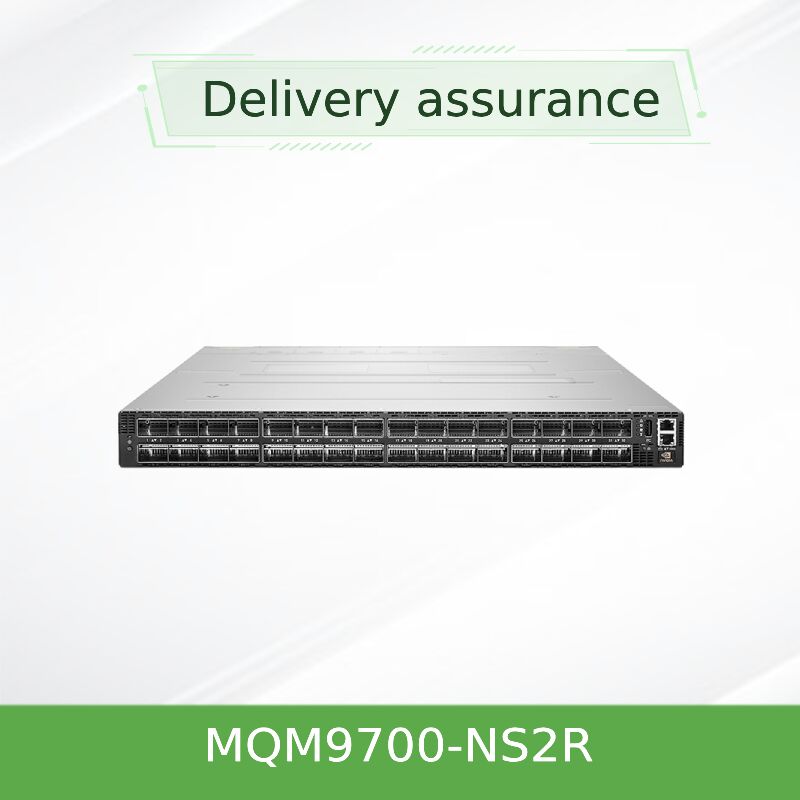

Switch Gerenciado NVIDIA Quantum-2 QM9700-NS2R InfiniBand de 64 Portas 400G
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Documento: | MQM9700 series.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MQM9700-NS2R (920-9B210-00RN-0M2) | taxa de transmissão: | 400G |
|---|---|---|---|
| Portas: | 64 | Tecnologia: | Infiniband |
| Velocidade máxima: | NDR | Pacote de Transporte: | Embalagem |
| Destacar: | Switch InfiniBand NVIDIA Quantum-2 400G,Switch gerenciado InfiniBand de 64 portas,Switch de rede Mellanox Quantum-2 |
||
Descrição de produto
NDR líder da indústria 400Gb/s por porta. 51,2 Tb/s de capacidade agregada. SHARPv3 computação em rede. Ultra baixa latência para tecidos de IA e HPC.
O NVIDIA Quantum-2 QM9700-NS2R é um switch InfiniBand 1U totalmente gerenciado que oferece uma largura de banda sem bloqueio de 64 portas sem precedentes de 400Gb/s (NDR).Investigação científica, e clusters de computação de alto desempenho (HPC), permite uma escalabilidade maciça com 51,2 Tb/s de tráfego bidirecional agregado e mais de 66,5 bilhões de pacotes por segundo.Roteamento adaptativo, e RDMA, o QM9700-NS2R acelera o movimento de dados e a computação em rede para as cargas de trabalho mais exigentes.
- Interruptor Radix:64 portas 400G não bloqueadoras (32 conectores OSFP)
- Transmissão:51.2 Tb/s agregados bidirecionais
- Taxa de pacotes:> 66,5 mil milhões de pacotes por segundo (BPPS)
- Sharpv3:Melhoria da aceleração da IA 32x em relação à geração anterior
- Fluxo de ar:Fluxo de ar reverso do conector para a potência (C2P), ideal para a contenção de corredores quentes
- Gestão:Gestor de sub-rede integrado para até 2.000 nós, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Energia e Refrigeração:1+1 PSU redundante de troca a quente, unidades de ventilador com troca a quente, opção de frente para trás ou de trás para frente (configurada C2P)
Construída na plataforma NVIDIA Quantum-2, a série QM9700 redefine a densidade e eficiência de comutação do data center.C2P airflow) integra 64 portas de 400Gb/s InfiniBand em um chassi compacto de 1UEle suporta tecnologia de split de porta para fornecer até 128 portas de 200Gb / s, oferecendo topologias flexíveis como Fat Tree, DragonFly+, SlimFly e Torus multidimensional.A compatibilidade com as gerações anteriores da InfiniBand garante uma integração suave na infraestrutura existenteCom telemetria avançada, controle de congestionamento e capacidades de rede de auto-reparação, este switch maximiza a capacidade de transferência de aplicações, simplificando as operações.
32 gaiolas OSFP com suporte a 400G NDR ou 128x200G via cabos splitter, fornecendo o mais denso switch InfiniBand top-of-rack em fator de forma 1U.

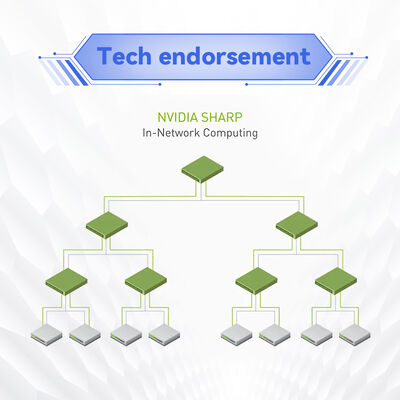

A terceira geração do NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol acelera as operações coletivas de IA em até 32X, reduzindo o movimento de dados e a latência.
O acesso remoto direto à memória (RDMA) e o roteamento adaptativo eliminam gargalos, enquanto o mapeamento virtual aprimorado de faixas e o controle de congestionamento mantêm um desempenho consistente.
A transição automática, a retransmissão a nível de ligação e as capacidades avançadas de monitorização garantem operações não perturbadoras para cargas de trabalho críticas para a missão.
O gerenciador de sub-rede on-board suporta até 2000 nós fora da caixa; gerenciamento completo do chassi via CLI, WebUI, SNMP e JSON / REST API.
Otimizado para projetos de clusters escaláveis e econômicos; o radix de dupla densidade reduz as camadas de rede e reduz o custo total de propriedade.
A plataforma Quantum-2 integra a mais recente tecnologia 400G SerDes da NVIDIA, fornecendo 51,2 Tb/s de capacidade de comutação.SHARPv3A rede de computadores, que descarrega as operações coletivas dos nós de computação, melhorando drasticamente a eficiência do treinamento da IA.Acesso remoto direto à memória (RDMA)O roteamento adaptativo distribui dinamicamente o tráfego em vários caminhos para evitar hotspots,enquanto a melhoria da qualidade do serviço (QoS) e o mapeamento de faixa virtual (VL) garantem largura de banda para aplicações críticasO QM9700-NS2R também incorpora telemetria avançada para monitoramento em tempo real de tecidos e capacidades de auto-reparação que automaticamente redirecionam o tráfego em torno de falhas de ligação.
- Clusters de IA e Machine Learning:Comutadores NDR de alta radix permitem pods de supercomputação de GPU maciça com SHARPv3 acelerando coletivos NCCL.
- Centros de Investigação em HPC:As topologias SlimFly ou Fat Tree conectam milhares de nós com latência ultra-baixa para simulação do clima, genômica e física.
- Centros de Dados Empresariais:Consolidar o tráfego leste-oeste com a arquitetura de coluna vertebral e folha 400G, reduzindo o número de níveis e os custos operacionais.
- Nuvem e Hiperscala:DragonFly+ e toros multidimensionais para máxima escalabilidade com alta densidade de largura de banda por unidade de rack.
- Armazenamento e Expansão de IO:Conecte sistemas de armazenamento de alto desempenho usando NVMe over Fabrics (NVMe-oF) via InfiniBand.

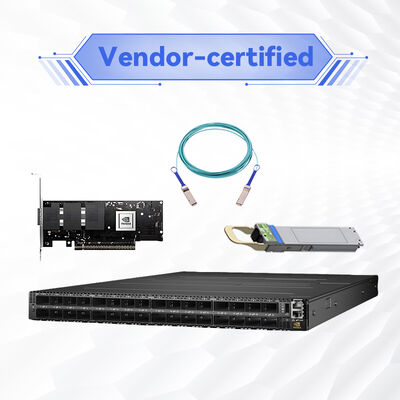

O QM9700-NS2R é totalmente interoperavel com adaptadores NVIDIA InfiniBand (ConnectX-6, ConnectX-7, ConnectX-8), cabos (cobre ativo/passivo, fibra ativa, módulos ópticos),e gerações anteriores de FDR/EDR/HDRÉ compatível com o NVIDIA Unified Fabric Manager (UFM) para monitoramento avançado, análise preditiva e telemetria.O switch integra-se perfeitamente com os principais agendadores de HPC e ferramentas de automação de rede abertas.
| Componente | Modelos/Normas suportados |
|---|---|
| Adaptadores de canais de acolhimento | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCA |
| Cabos e transceptores | OSFP cobre passivo (até 2,5 m), cobre ativo, fibra ativa (até 500 m), módulos ópticos (adaptores QSFP-DD para OSFP para 200G split) |
| Velocidades de banda Infini anteriores | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) |
| Gestão e automação | MLNX-OS, UFM, Prometheus/Grafana via SNMP, JSON-RPC, módulos Ansible |
| Parâmetro | Especificações |
|---|---|
| Portos e velocidade | 64 portas não bloqueadoras de 400Gb/s (NDR) InfiniBand; 32 conectores OSFP; suporta 128 portas @ 200Gb/s via cabos splitter |
| Capacidade de comutação | 51.2 Tb/s de capacidade de transferência bidirecional agregada; > 66,5 mil milhões de pacotes por segundo (BPPS) |
| Latência | Sub-130ns porto a porto com roteamento dinâmico (típico) |
| Processador e Memória | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Interfaces de gestão | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Fornecimento de energia | 1+1 redundante, trocável a quente, 200 ‰ 240Vac, certificado 80 PLUS Gold+ |
| Refrigeração e fluxo de ar | Fluxo de ar reverso de conector para potência (C2P) (modelo NS2R); unidades de ventiladores com câmbio a quente, opções dianteira/atrás |
| Dimensões (HxWxD) | 1.7 polegadas (43,6 mm) x 17,0 polegadas (438 mm) x 26,0 polegadas (660,4 mm) |
| Peso | 14.5 kg (31,97 lbs) |
| Condições de funcionamento | Temperatura: 0°C a 40°C; Umidade: 10% a 85% não condensante; Altitude até 3050m |
| Regulação e Segurança | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, Energy Star |
| Garantia | Garantia do fabricante de 1 ano (prorrogável) |
| Número da parte ordenável | Descrição | Gestão | Direção do fluxo de ar |
|---|---|---|---|
| MQM9700-NS2R | 64 portas 400Gb/s InfiniBand, switch gerenciado, 32 portas OSFP | Gestor de sub-rede integrado, MLNX-OS | Conector para alimentação (C2P) ️ fluxo de ar inverso |
| MQM9700-NS2F | 64 portas 400Gb/s InfiniBand, switch gerenciado | Gerenciado (mesmas características) | Fornecedor de energia para conector (P2C) |
| MQM9790-NS2R | 64 portas 400Gb/s, comutador não gerenciado | Gestão não gerida e externa da FMU | Fluxo de ar inverso C2P |
| MQM9790-NS2F | 64 portas 400Gb/s, comutador não gerenciado | Não administrado | Fluxo de ar para a frente P2C |
O QM9700-NS2R é ideal para clientes que exigem gerenciamento avançado on-box (gerenciador de sub-rede) e fluxo de ar de conector para energia (escape para corredor frio).Confirme a compatibilidade do fluxo de ar com o projeto térmico do seu centro de dados antes de encomendar.
Os armazéns e parceiros de entrega permitem um rápido envio mundial com embalagens seguras.
Os nossos engenheiros internos ajudam a validar topologias de rede, planos de cablagem e requisitos de firmware.
Preços de parceiros autorizados com opções de garantia estendida e programas avançados de substituição.
Apoio dedicado em inglês, mandarim, cantonês e línguas regionais para uma aquisição contínua.
A Starsurge fornece suporte do fim ao fim do ciclo de vida: desde a consultoria de projeto até a implantação e manutenção pós-venda.Assistência de atualização do firmwarePara projetos de grande volume, oferecemos gerenciamento de contas dedicado e escalada técnica 24 horas por dia, 7 dias por semana.Os pacotes de apoio estendidos estão disponíveis mediante pedido.
A única diferença é a direção do fluxo de ar: o NS2R usa o fluxo de ar reverso de conector para potência (C2P), enquanto o NS2F usa o fluxo de ar para a frente de potência para conector (P2C).Escolha de acordo com a sua concepção térmica do rack (corredor quente/corredor frio).
Sim, o QM9700 suporta compatibilidade com versões anteriores usando cabos de adaptador apropriados ou opções de interrupção para velocidades HDR (200G), EDR (100G) e FDR (56G).Consulte a matriz de compatibilidade ou entre em contato com a Starsurge para ver os SKUs de cabo validados.
Não, o QM9700-NS2R possui um gerenciador de sub-rede integrado capaz de gerenciar até 2000 nós, simplificando implementações de pequeno a médio porte.
Sim, o tecido InfiniBand é agnóstico ao fornecedor do servidor. Qualquer servidor com um InfiniBand HCA suportado (por exemplo, série ConnectX) pode se conectar sem problemas.
A potência típica varia de acordo com a configuração da porta e o cablagem. As PSU são 1 + 1 redundantes 200-240Vac, classificada como Gold +. Entre em contato conosco para planejamento de energia detalhado.
- Assegure-se de que a direção do fluxo de ar (C2P para NS2R) corresponde à sua estratégia de ventilação do rack para evitar o sobreaquecimento.
- Utilize apenas módulos NVIDIA OSFP aprovados ou cabos de cobre/fibra passivos/ativos qualificados para o desempenho de 400G.
- A instalação deve seguir as precauções do DSE e ser efectuada por pessoal qualificado da rede.
- As atualizações de firmware devem ser executadas usando as diretrizes do MLNX-OS para evitar interrupções; agende as janelas de manutenção de acordo.
Fundada em 2008, a Starsurge é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas.e setores empresariais em todo o mundoCom uma experiência de vendas e equipe técnica, fornecemos equipamentos de rede confiáveis, incluindo switches, NICs, controladores sem fio, cabos e soluções IoT.A nossa abordagem orientada para o cliente garante uma escalabilidadeO suporte multilíngue e as capacidades de entrega global tornam a Starsurge o seu parceiro de confiança para soluções de data center e NVIDIA.
- Confirme que a direção do fluxo de ar (C2P) corresponde ao layout do seu centro de dados
- Verificar a potência de entrada: AC 200-240V com alimentações redundantes
- Selecionar os cabos/transceptores OSFP adequados: cobre ativo/passivo ou fibra, com base na distância
- Planejar topologia de rede (Fat Tree, DragonFly+, etc.) e nós de escala
- ¢ Assegurar que os adaptadores host sejam compatíveis com NDR (ConnectX-7 ou mais recente para 400G)
- Atribuir IP de gerenciamento e rever a licenciamento do MLNX-OS (sem licença extra para comutação do núcleo)
- Preparação de espaços de rack: altura 1U, profundidade até 660 mm, incluindo gestão de cabos
Single/dual-port, PCIe 5.0, aceleração para IA e HPC.
Versão não gerenciada para gestão externa de UFM, ideal para implantações em larga escala.
Permite a conectividade 200G para servidores legados ou infraestrutura de menor velocidade.
Telemetria avançada, monitorização preditiva e orquestração de tecido.
