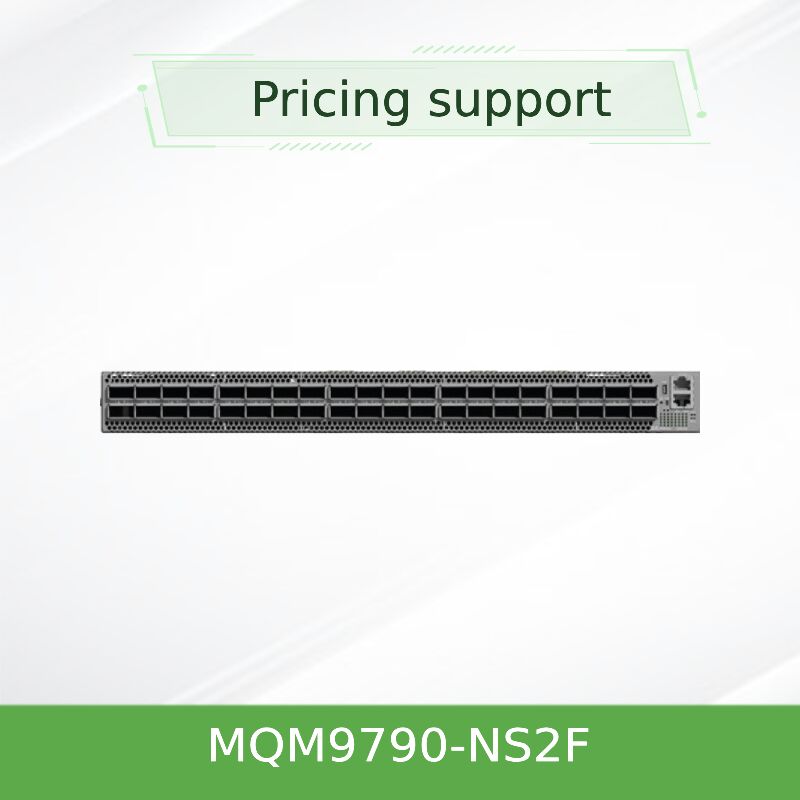

MQM9790-NS2F Switch Inteligente InfiniBand de 64 portas 400Gb/s
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Documento: | MQM9700 series.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Aplicativo: | Servidor | Doença: | Novo e Original |
|---|---|---|---|
| Largura de banda agregada: | 51.2 TB/S BIDIRECIONAL | Gerenciamento: | MLNX-OS com CLI, Webui, SNMP, JSON Suporte |
| Nome: | Interruptor de rede de MQM9790-NS2F InfiniBand Mellanox que escala para fora centros de dados com in | Palavra-chave: | interruptor do mellanox 400g |
Descrição de produto
Comutador NDR não gerenciado 51.2 Tb/s Total de transferência para gerenciamento de sub-rede externa
O MQM9790-NS2F fornece 64 portas não bloqueadoras de 400Gb/s InfiniBand em um chassi compacto de 1U,permitindo topologias flexíveis e escalabilidade maciça com computação em rede SHARPv3.
O grupo Starsurge de Hong Kong apresenta o NVIDIA Quantum-2 MQM9790-NS2F, um comutador de InfiniBand de 400Gb/s de alto desempenho e não gerenciado projetado para clientes que necessitam de gerenciamento de sub-rede externa (por exemplo,NVIDIA UFM)Como parte da série QM9700, este switch fornece 32 portas OSFP com suporte a conexões de 64* 400Gb/s (ou até 128 portas a 200Gb/s via tecnologia split).2 terabits por segundo de transferência bidirecional e superior a 66Com capacidade de.5 bilhões de pacotes por segundo, o MQM9790-NS2F é ideal para instituições de pesquisa, finanças, manufatura e aglomerados de IA empresarial que exigem baixa latência e tecido sem perdas.
- Densidade de portos sem precedentes:64 portas de 400 Gb/s NDR InfiniBand em 1U, arquitetura não bloqueadora.
- Modo de dupla densidade 200 Gb/s:Suporta até 128 portas de 200Gb / s usando a tecnologia NVIDIA port-split, reduzindo o TCO para topologias de folha-espinha.

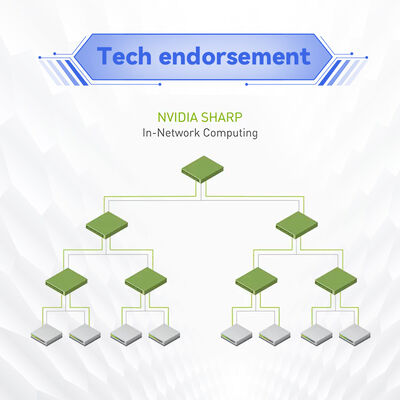

- Computação em rede:O SHARPv3 (Protocolo de Agregação e Redução Hierárquica Escalonável) oferece uma aceleração de IA 32 vezes maior em comparação com a geração anterior.
- Serviços de tecidos avançados:RDMA, roteamento adaptativo, controle de congestionamento, mapeamento VL aprimorado e capacidades de rede de auto-reparação.
- Modelo não gerenciado:Concebido para o Gestor de Sub-Redes externo (UFM ou SM incorporado noutro dispositivo) ¢ máxima flexibilidade para tecidos grandes.
- Refrigeração e redundância:Fluxo de ar de frente para trás (P2C), 1 + 1 fontes de alimentação redundantes de troca quente e ventiladores de troca quente.
- Compatível para trás:Suporta gerações anteriores de InfiniBand (HDR, EDR, FDR).
Construído no ASIC NVIDIA Quantum-2, o MQM9790-NS2F aproveita a tecnologia SerDes de 400Gb/s de última geração.Roteamento adaptativo para evitar pontos de acesso de tecidos, e NVIDIA SHARPv3 para reduções na rede, acelerando drasticamente as operações coletivas em MPI e AI frameworks.A mudança também inclui controle avançado de congestionamento e QoS aprimorado para garantir o desempenho para cargas de trabalho críticas para a missão.
Com suporte para várias topologias incluindo Fat Tree, SlimFly, DragonFly + e Torus multidimensional o MQM9790-NS2F permite que os arquitetos construam de forma econômica,redes altamente resilientes para a supercomputação de próxima geração.
- Clusters de IA e Machine Learning:Interconexões de GPU de alta velocidade para treinamento e inferência de modelos de linguagem grandes.
- Computação de Alto Desempenho (HPC):Simulações de pesquisa, modelagem do tempo, genômica e laboratórios de computação quântica.
- Centros de dados de hiperescala:Arquiteturas de coluna vertebral com tráfego massivo leste-oeste.
- Enterprise Cloud e Finanças:Sistemas de negociação de baixa latência e análise em tempo real.
- Governo e Educação:Laboratórios nacionais, centros universitários de supercomputação que exigem desempenho determinístico.

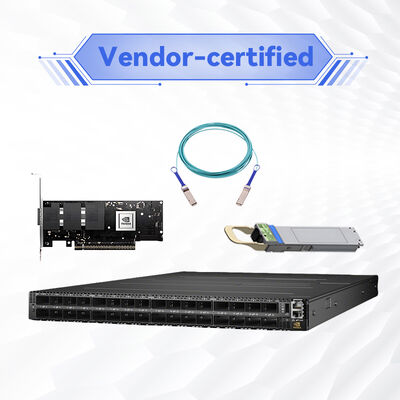

Completamente compatível com o ecossistema NVIDIA InfiniBand: adaptadores ConnectX-6/7, cabos LinkX e switches da série Quantum-2.Suporta as principais distribuições Linux (RHEL)A operação não gerenciada requer um Gerente de Subrede externo (por exemplo, NVIDIA UFM ou OpenSM rodando em um servidor).
| Parâmetro | Especificações |
|---|---|
| Portos | 32 conectores OSFP com suporte a 64 portas de 400 Gbps InfiniBand (NDR) ou 128 portas de 200 Gbps |
| Produção agregada | 51.2 Tb/s bidireccional, sem bloqueio |
| Capacidade de encaminhamento de pacotes | Mais de 66,5 mil milhões de pacotes por segundo (BPPS) |
| Tipo de gestão | Não gerenciado (requer gerenciador de sub-rede externo) |
| CPU e Memória | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Fornecimento de energia | 1 + 1 redundante, compatível com a câmara a quente, 200-240Vac, 80 Plus Gold, certificado Energy Star |
| Refrigeração | Fluxo de ar da frente para a traseira (P2C), unidades de ventiladores com câmbio a quente |
| Dimensões (HxWxD) | 1.7 polegadas (43,6 mm) x 17,0 polegadas (438 mm) x 26,0 polegadas (660,4 mm) |
| Peso | 14.5 kg (aproximadamente) |
| Temperatura de funcionamento | 0°C a 40°C |
| Humidade (operativa) | 10% a 85% não condensantes |
| Conformidade regulamentar | CE, FCC, VCCI, RoHS, CB, cTUVus, CU |
| Garantia | Padrão de 1 ano (disponíveis opções estendidas) |
| Número da peça ordenável (OPN) | Descrição | Fluxo de ar | Gestão |
|---|---|---|---|
| MQM9700-NS2F | 64 portas de 400 Gb/s, geridas | P2C (potência para conector) | Gestor de sub-rede a bordo |
| MQM9700-NS2R | 64 portas de 400 Gb/s, geridas | C2P (conector para energia) | Gestor de sub-rede a bordo |
| MQM9790-NS2F | 64 portas de 400 Gb/s, não geridas | P2C (para frente) | É necessário um gestor de sub-rede externo |
| MQM9790-NS2R | 64 portas de 400 Gb/s, não geridas | C2P (reverso) | É necessário um gestor de sub-rede externo |
Para o fluxo de ar P2C (de frente para trás), o corredor de frio está no lado da fonte de alimentação.
- Operação não gerenciada e rentável:Ideal para implantações de maior dimensão em que um Gestor de Subrede externo centralizado (UFM) reduz as despesas gerais por interruptor.
- Radiculo máximo em 1U:As portas 64x 400G minimizam os níveis de comutação, reduzem a latência e simplificam o cabeamento.
- Eficiência energética:As fontes de alimentação Gold+ e o controlo inteligente do ventilador reduzem o OPEX.
- Cablagem flexível:Os conectores OSFP suportam cabos de cobre passivo/ativo e ópticos, incluindo fibra ativa.
- Escalabilidade para o futuro:O suporte ao SHARPv3 e ao roteamento adaptativo garante a proteção do investimento para estruturas de IA de próxima geração.
O Grupo Starsurge de Hong Kong fornece suporte de ponta a ponta, incluindo consultoria pré-venda, serviços de integração e logística global.e opções de garantia estendida. Para pedidos em volume, fornecemos cablagem personalizada e validação de configuração. Suporte multilíngue disponível para as regiões APAC, EMEA e Américas.
A série MQM9790-NS2F é um switch não gerenciado (sem gerenciador de sub-rede on-board), exigindo um SM externo, como UFM ou OpenSM. A série MQM9700 inclui um SM on-board para até 2.000 nós fora da caixa.O desempenho do hardware e as especificações das portas são idênticos.
Sim, a tecnologia NVIDIA port-split permite que cada porta de 400 Gb/s funcione como duas portas de 200 Gb/s, fornecendo efetivamente até 128 portas de 200 Gb/s.
Conectores OSFP: cabos de cobre passivos/ativos, cabos de fibra ativa e módulos ópticos.
Sim, a série Quantum-2 suporta velocidades HDR, EDR e FDR com cabos e adaptadores apropriados, garantindo uma migração suave.
Os prazos variam de acordo com o estoque. Por favor, entre em contato com as vendas da Starsurge para obter disponibilidade atual e opções de envio para sua região.
• Certifique-se de que a orientação correta do fluxo de ar (P2C) corresponde ao corredor frio/quente do seu rack.
• Utilize apenas módulos e cabos ópticos com qualificação NVIDIA para manter a integridade do sinal.
• Para os switches não geridos, deve estar presente no tecido um gestor de sub-rede externo funcional.
• Altitude de operação até 3050 m; temperatura não superior a 40°C.
• Especificações não confirmadas publicamente pela NVIDIA podem estar marcadas: Por favor, confirme com a equipe de vendas antes de fazer o pedido.
Fundada em 2008, a Starsurge é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas.e clientes empresariais em todo o mundoCom uma equipa técnica e de vendas experiente, a Starsurge fornece infra-estruturas de rede personalizadas, incluindo soluções IoT, desenvolvimento de software personalizado e logística global.A nossa abordagem orientada para o cliente garante uma qualidade fiávelComo um parceiro de canal autorizado para marcas líderes, conectamos tecnologia de ponta com sucesso de implantação no mundo real.
Solicitar um orçamento →• Adaptadores NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• Switches da série NVIDIA Quantum-2 QM9700/9790
• Cabos OSFP LinkX (cobre passivo até 3 m, óptico ativo até 500 m)
• Software: MLNX-OS (em modelos gerenciados); Gestor de Subrede externo: UFM 3.x / OpenSM
• Sistemas operativos: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 com Mellanox WinOF-2
✓ Verifique se a direcção do fluxo de ar desejado (P2C de frente para trás) corresponde ao seu rack.
✓ Certifique- se de que dispõe de uma solução externa do Subnet Manager (hardware ou aparelho virtual).
✓ Planear cablagem: 400G OSFP para OSFP ou para cabos divididos 2x200G.
✓ Confirme entrada de energia: 200-240Vac com alimentações redundantes.
✓ Para implantações em larga escala, solicite uma revisão do projeto de topologia aos engenheiros da Starsurge.
