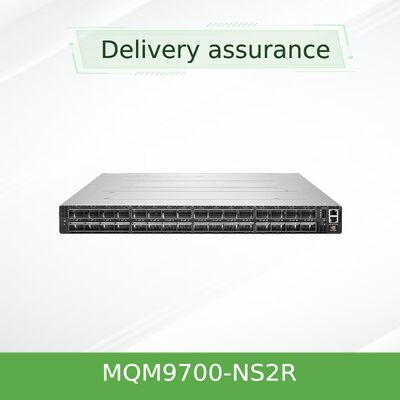

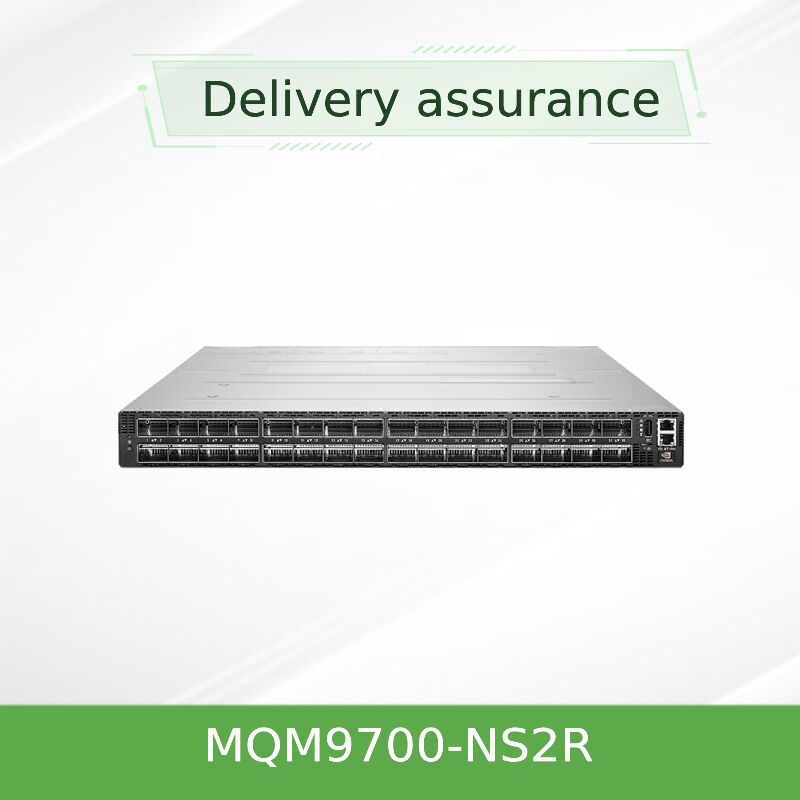

Switch InfiniBand Não Gerenciado NVIDIA Quantum 2 MQM9790-NS2R de 64 Portas 400Gb/s com Fluxo de Ar Reverso (C2P)
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Documento: | MQM9700 series.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MQM9700-NS2R (920-9B210-00RN-0M2) | taxa de transmissão: | 400G |
|---|---|---|---|
| Portas: | 64 | Tecnologia: | Infiniband |
| Velocidade máxima: | NDR | Pacote de Transporte: | embalagem |
Descrição de produto
Projetado para ambientes de IA e HPC de escala extrema onde o gerenciamento de fabric externo é preferido. O MQM9790-NS2R oferece 64 portas não bloqueadoras de 400Gb/s InfiniBand em um chassi compacto de 1U com fluxo de ar reverso conector-para-alimentação (C2P), permitindo topologias flexíveis e computação em rede SHARPv3, enquanto depende de Gerenciadores de Sub-rede externos como NVIDIA UFM ou OpenSM.
A Hong Kong Starsurge Group apresenta o NVIDIA Quantum-2 MQM9790-NS2R — um switch InfiniBand de alto desempenho e não gerenciado de 400Gb/s com fluxo de ar reverso (conector-para-alimentação). Como parte da série QM9700, este switch fornece 32 portas OSFP suportando 64 conexões de 400Gb/s (ou até 128 portas a 200Gb/s via tecnologia de divisão de porta). Com uma taxa de transferência bidirecional de 51,2 terabits por segundo e capacidade de mais de 66,5 bilhões de pacotes por segundo, o MQM9790-NS2R é projetado para clientes que exigem controle de Gerenciador de Sub-rede externo (por exemplo, NVIDIA UFM) para telemetria avançada, monitoramento e orquestração de fabric em larga escala.
- Densidade de Porta sem Precedentes: 64 portas de 400Gb/s NDR InfiniBand em 1U, arquitetura não bloqueadora.
- Modo de Dupla Densidade de 200Gb/s: Suporta até 128 portas de 200Gb/s usando a tecnologia de divisão de porta NVIDIA, reduzindo o TCO para topologias leaf-spine.
- Pronto para Gerenciador de Sub-rede Externo: Projetado para uso com NVIDIA UFM (Unified Fabric Manager), OpenSM ou outros Gerenciadores de Sub-rede externos — ideal para fabrics em larga escala e gerenciados centralmente.

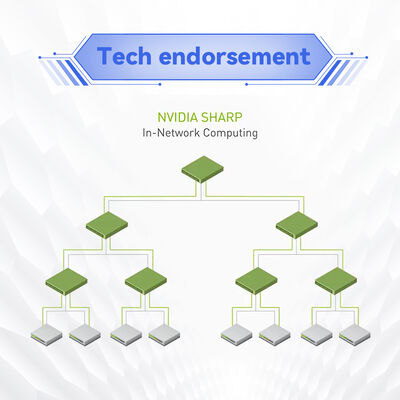

- Computação em Rede: SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) oferece aceleração de IA 32x maior em comparação com a geração anterior.
- Serviços Avançados de Fabric: RDMA, roteamento adaptativo, controle de congestionamento, mapeamento aprimorado de VL e recursos de rede de autocura.
- Fluxo de Ar Reverso (C2P): Direção do fluxo de ar conector-para-alimentação ideal para layouts de data center com corredor frio no lado da porta.
- Redundância e Confiabilidade: Fontes de alimentação redundantes 1+1 hot-swappable, unidades de ventoinha hot-swappable.
- Compatibilidade Retroativa: Suporta gerações anteriores de InfiniBand (HDR, EDR, FDR).
Construído sobre o ASIC NVIDIA Quantum-2, o MQM9790-NS2R aproveita a tecnologia SerDes de 400Gb/s de ponta. Ele incorpora Remote Direct Memory Access (RDMA) para baixa sobrecarga de CPU e alta taxa de transferência, roteamento adaptativo para evitar hotspots no fabric e NVIDIA SHARPv3 para reduções em rede, acelerando dramaticamente operações coletivas em frameworks MPI e de IA. Sem um Gerenciador de Sub-rede integrado, este modelo descarrega o gerenciamento do fabric para controladores externos, permitindo a aplicação centralizada de políticas e telemetria mais profunda quando emparelhado com NVIDIA UFM.
Com suporte para múltiplas topologias — incluindo Fat Tree, SlimFly, DragonFly+ e Torus multidimensional — o MQM9790-NS2R permite que os arquitetos construam redes econômicas e altamente resilientes para supercomputação de próxima geração, mantendo o gerenciamento centralizado.
- Clusters de IA e Machine Learning: Interconexões de GPU de alta velocidade para treinamento de modelos de linguagem grandes com gerenciamento UFM centralizado.
- Computação de Alto Desempenho (HPC): Simulações de pesquisa, modelagem climática, genômica que exigem orquestração de fabric externo.
- Data Centers Hiperscaláveis: Fabrics InfiniBand em larga escala onde Gerenciadores de Sub-rede externos fornecem controle unificado em centenas de switches.
- Nuvem Corporativa e Finanças: Sistemas de negociação de baixa latência com monitoramento centralizado e gerenciamento de políticas.
- Governo e Educação: Laboratórios nacionais e centros de supercomputação universitários que exigem appliances dedicados de gerenciamento de fabric.

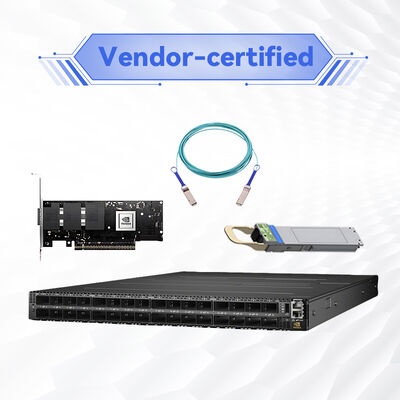

Totalmente interoperável com o ecossistema NVIDIA InfiniBand: adaptadores ConnectX-6/7, cabos LinkX e switches da série Quantum-2. Retrocompatível com dispositivos HDR, EDR e FDR. Requer um Gerenciador de Sub-rede externo como NVIDIA UFM (recomendado para fabrics grandes), OpenSM ou outro SM compatível com IB rodando em um servidor dedicado ou VM. Suporta as principais distribuições Linux (RHEL, Ubuntu, Rocky Linux) e Windows Server com drivers apropriados.
| Parâmetro | Especificação (MQM9790-NS2R) |
|---|---|
| Portas | 32 conectores OSFP suportando 64 portas de 400Gb/s InfiniBand (NDR) ou 128 portas de 200Gb/s |
| Taxa de Transferência Agregada | 51,2 Tb/s bidirecional, não bloqueador |
| Capacidade de Encaminhamento de Pacotes | Mais de 66,5 bilhões de pacotes por segundo (BPPS) |
| Tipo de Gerenciamento | Não gerenciado — requer Gerenciador de Sub-rede externo (UFM, OpenSM ou outro) |
| CPU e Memória | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), SSD M.2 de 16GB |
| Fonte de Alimentação | 1+1 redundante, hot-swappable, 200-240Vac, 80 Plus Gold, certificado ENERGY STAR |

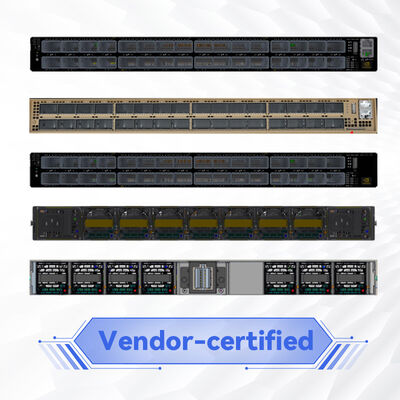

| Resfriamento / Fluxo de Ar | Fluxo de ar reverso: Conector-para-Alimentação (C2P), unidades de ventoinha hot-swappable |
| Dimensões (AxLxP) | 1,7 pol (43,6 mm) x 17,0 pol (438 mm) x 26,0 pol (660,4 mm) |
| Peso | Aprox. 14,5 kg |
| Temperatura de Operação | 0°C a 40°C |
| Umidade (Operacional) | 10% a 85% sem condensação |
| Altitude | Até 3050m |
| Conformidade Regulatória | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Garantia | 1 ano padrão (opções estendidas disponíveis) |
| Número da Peça Pedível (OPN) | Descrição | Direção do Fluxo de Ar | Gerenciamento |
|---|---|---|---|
| MQM9700-NS2F | 64 portas 400Gb/s, gerenciado | P2C (alimentação-para-conector / frontal) | Gerenciador de Sub-rede Integrado |
| MQM9700-NS2R | 64 portas 400Gb/s, gerenciado | C2P (conector-para-alimentação / reverso) | Gerenciador de Sub-rede Integrado |
| MQM9790-NS2F | 64 portas 400Gb/s, não gerenciado | P2C (frontal) | Gerenciador de Sub-rede Externo Necessário |
| MQM9790-NS2R | 64 portas 400Gb/s, não gerenciado | C2P (reverso) | Gerenciador de Sub-rede Externo Necessário |
Para fluxo de ar C2P (conector-para-alimentação), o ar frio entra pelo lado do conector OSFP e sai pelo lado da fonte de alimentação. Verifique o layout de resfriamento do seu data center antes de fazer o pedido. O MQM9790-NS2R é a escolha não gerenciada ideal para racks que exigem fluxo de ar reverso.
- Gerenciamento Centralizado de Fabric: Perfeito para implantações que usam NVIDIA UFM, permitindo gerenciamento de painel único em centenas de switches.
- Flexibilidade de Fluxo de Ar Reverso: O resfriamento C2P corresponde a configurações específicas de corredor quente/frio do data center, melhorando a eficiência térmica.
- Maior Radix em 1U: 64 portas 400G minimizam os níveis de switch, reduzem a latência e simplificam a fiação.
- Econômico para Fabrics Grandes: Elimina processadores SM integrados redundantes quando o gerenciamento externo já está implantado.
- Eficiente em Energia: Fontes de alimentação Gold+ e controle inteligente de ventoinha reduzem os custos operacionais.
- Escalabilidade Preparada para o Futuro: O suporte para SHARPv3 e roteamento adaptativo garante a proteção do investimento para frameworks de IA de próxima geração.
A Hong Kong Starsurge Group fornece suporte de ponta a ponta, incluindo consultoria pré-vendas, serviços de integração e logística global. Nossa equipe técnica oferece assistência de implantação, serviços de RMA e opções de garantia estendida. Para pedidos em volume, entregamos fiação personalizada e validação de configuração. Suporte multilíngue disponível para as regiões APAC, EMEA e Américas.
• Verifique se a orientação do fluxo de ar C2P corresponde ao seu rack: o corredor frio deve estar no lado do conector (OSFP).
• Um Gerenciador de Sub-rede externo deve estar presente no fabric para que o switch opere.
• Use apenas módulos ópticos e cabos qualificados pela NVIDIA para manter a integridade do sinal e a conformidade.
• Altitude operacional de até 3050m; temperatura não deve exceder 40°C.
• Alguns recursos avançados do UFM podem exigir licenciamento separado; consulte a equipe de vendas da Starsurge.
• Especificações não confirmadas publicamente pela NVIDIA são marcadas como fornecidas — confirme antes de fazer o pedido.
Fundada em 2008, a Starsurge é uma provedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada pela tecnologia. Atendemos clientes governamentais, de saúde, manufatura, educação, finanças e corporativos em todo o mundo. Com uma equipe técnica e de vendas experiente, a Starsurge oferece infraestrutura de rede personalizada — incluindo soluções de IoT, desenvolvimento de software personalizado e logística global. Nossa abordagem centrada no cliente garante qualidade confiável, serviço responsivo e projetos de rede escaláveis. Como parceira de canal autorizada para marcas líderes, conectamos tecnologia de ponta com sucesso de implantação no mundo real.
Solicite um Orçamento →• Adaptadores NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• Switches NVIDIA Quantum-2 série QM9700/9790
• Cabos LinkX OSFP (cobre passivo até 3m, óptico ativo até 500m)
• Gerenciadores de Sub-rede Externos: NVIDIA UFM, OpenSM, outro SM compatível com IB
• Sistemas operacionais: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 com Mellanox WinOF-2
✓ Verifique a direção do fluxo de ar necessária: C2P (conector-para-alimentação) corresponde à posição do corredor frio do seu rack.
✓ Garanta que um Gerenciador de Sub-rede externo (UFM ou OpenSM) esteja implantado e acessível no fabric.
✓ Planeje a fiação: 400G OSFP para OSFP ou divisão para 2x200G.
✓ Confirme a entrada de energia: 200-240Vac com feeds redundantes.
✓ Para implantações em larga escala, solicite uma revisão do projeto da topologia e suporte de integração UFM dos engenheiros da Starsurge.
- Whitepaper: "Escalando Fabrics de IA com NVIDIA Quantum-2 e UFM" (disponível mediante solicitação)
- Guia de Implantação: Fat Tree vs. DragonFly+ com a Série QM9700
- Melhores Práticas de Fluxo de Ar: Escolhendo P2C vs C2P para Resfriamento de Data Center
- Lista de Compatibilidade: Cabos OSFP Certificados NVIDIA para NDR
