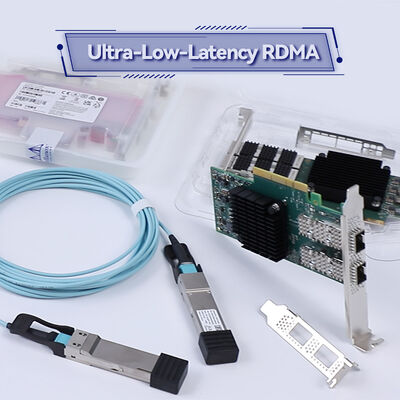

Adaptador Inteligente InfiniBand Dual-Port NVIDIA ConnectX-6 MCX653106A-HDAT de 200Gb/s
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCX653106A-HDAT-SP |
| Documento: | connectx-6-infiniband.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Status dos produtos: | Estoque | Aplicativo: | Servidor |
|---|---|---|---|
| Doença: | Novo e Original | Tipo: | Com fio |
| Velocidade máxima: | Até 200 GB/s | Conector Ethernet: | QSFP56 |
| Modelo: | MCX653106A-HDAT | Nome: | Cofre forte esperto de alta velocidade da placa de rede 200gbe de MCX653106A-HDAT-SP Mellanox |
| Destacar: | NVIDIA ConnectX-6 Adaptador de banda Infini,Placa de rede Mellanox de 200Gb/s,adaptador inteligente InfiniBand de porta dupla |
||
Descrição de produto

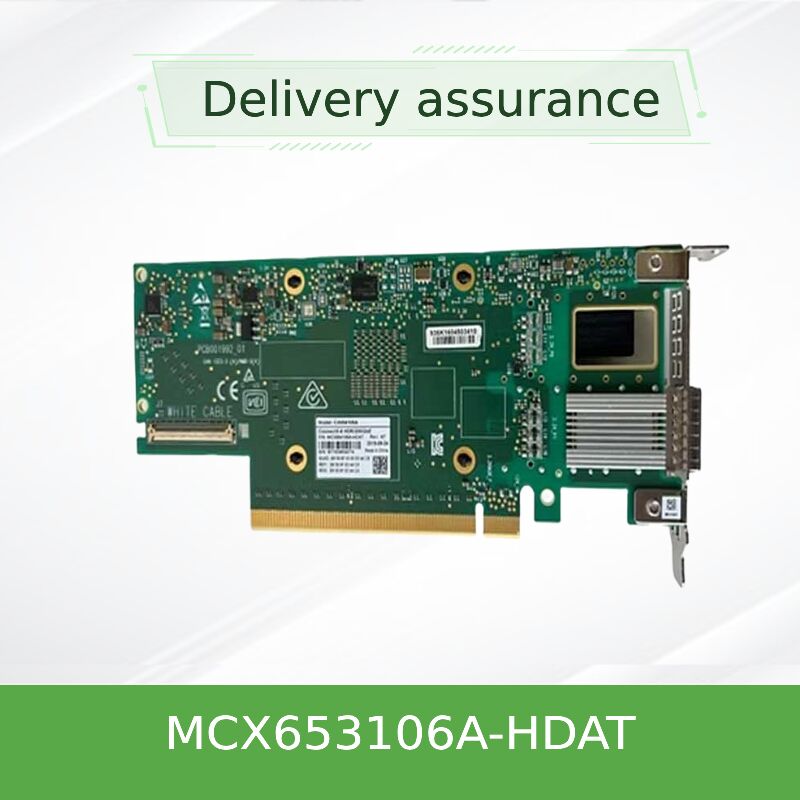

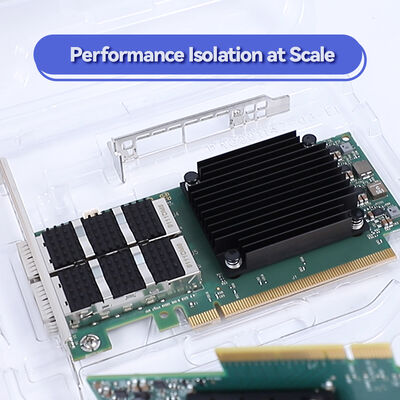

NVIDIA ConnectX-6 MCX653106A-HDAT
Adaptador inteligente HDR InfiniBand de duas portas de 200 Gb/s
Desbloqueie o desempenho extremo de HPC e IA com a NVIDIA In-Network Computing. Este adaptador PCIe 4.0 x16 fornece 215 milhões de mensagens / segundo e aceleração baseada em hardware para os centros de dados mais exigentes.
Visão geral do produto
O NVIDIA ConnectX-6 MCX653106A-HDAT é um adaptador inteligente de InfiniBand e Ethernet com duas portas de 200Gb/s, projetado como uma pedra angular da plataforma NVIDIA Quantum InfiniBand.Integra recursos avançados como Remote Direct Memory Access (RDMA), NVMe over Fabrics (NVMe-oF) descargas, e criptografia a nível de blocos para reduzir drasticamente CPU overhead.Este adaptador aumenta a escalabilidade e eficiência para computação de alto desempenho, cargas de trabalho de aprendizagem de máquina e infraestruturas de nuvem de hiperescala.
Características fundamentais
- Transmissão ultra-alta:Conectividade de 200 Gbit/s por porta com uma largura de banda agregada máxima de 200 Gbit/s.
- Computação em rede:Descarga de hardware para operações coletivas, correspondência de etiquetas MPI e protocolo de encontro.
- Criptografia a nível de bloco:Criptografia de hardware de 256/512 bits XTS-AES para segurança de dados compatível com o FIPS.
- Suporte para PCIe 4.0:Taxa de ligação de 16 GT/s com total compatibilidade com PCIe 3.0/2.0/1.1.
- Taxa de mensagens:Até 215 milhões de mensagens por segundo para um desempenho extremamente pequeno.
- Descargas de armazenamento:NVMe-oF descargas de alvo e iniciador, T10-DIF, e suporte para SRP, iSER, NFS RDMA.
- Virtualização:SR-IOV com funções virtuais de até 1K e ASAP2 para descarga OVS.
Tecnologia de computação em rede NVIDIA
O ConnectX-6 integra os motores exclusivos de computação em rede da NVIDIA, descarregando operações de comunicação coletiva (como MPI all-reduce) da CPU para o tecido de rede.Isso reduz drasticamente a latência e libera ciclos de CPU para processamento de aplicativosCombinado com RDMA e mapeamento de memória avançado (UMR), o adaptador permite a comunicação GPU Direct RDMA e GPU peer-to-peer em toda a rede,Aceleração dos grupos de formação em IA e simulações complexas.
Desdobramentos típicos
- Computação de Alto Desempenho (HPC):Aglomerados em larga escala que executam simulação do tempo, dinâmica computacional de fluidos e dinâmica molecular.
- IA e Machine Learning:Treinamento distribuído de redes neurais profundas que requerem alta capacidade e baixa latência.
- Centros de Dados Empresariais:Alvos de armazenamento NVMe-oF, aceleração de banco de dados e infraestrutura virtualizada.
- Nuvem hiperescala:Ambientes multi-locatários que requerem isolamento e QoS baseados em hardware.
- Plataformas refrigeradas a líquido:Compatível com o sistema de servidores Intel D50TNP de placas frias para implantações de alta densidade.
Compatibilidade
Sistema e CPU:x86, Power, Arm, GPU (com GPUDirect) e plataformas baseadas em FPGA.
Interruptores:Totalmente interoperavel com os switches NVIDIA Quantum InfiniBand de até 200 Gb/s e com os switches Ethernet padrão.
Cabos:Cabos de cobre passivo, óptico ativo e DAC com conectores QSFP56.
Especificações técnicas
| Parâmetro | Detalhes |
|---|---|
| Nome do produto | NVIDIA ConnectX-6 MCX653106A-HDAT |
| Velocidades suportadas | InfiniBand: 200/100/50/40/25/10/1Gb/s; Ethernet: 200/100/50/40/25/10/1GbE |
| Portos de rede | 2x QSFP56 |
| Interface do host | PCIe Gen 4.0/3.0 x16 (também suporta x8, x4, x2, x1) |
| Taxa de mensagens | Até 215 milhões de mensagens por segundo |
| Características da InfiniBand | RDMA, XRC, DCT, ODP, Controle de congestionamento de hardware, canais de entrada/saída de 16M, 8 VLs + VL15 |
| Descargas de Ethernet | RoCE, LSO/LRO, descarga da soma de controlo, RSS/TSS, VXLAN/NVGRE/descarga de Genebra |
| Descargas de armazenamento | NVMe-oF (alvo/iniciador), T10-DIF, SRP, iSER, SMB Direct |
| Segurança | Hardware com criptografia de blocos de 256/512 bits XTS-AES, compatível com o FIPS |
| Gestão | NC-SI, MCTP via SMBus/PCIe, PLDM para monitor/firmware, I2C, JTAG |
| Dimensões | 167.65 mm x 68,90 mm (sem suportes) |
| Regulatório | Compatível com a RoHS, ODCC |
Nota: As especificações baseiam-se na documentação disponível.
Guia de selecção: MCX653106A-HDAT
Este modelo é a variante dual-port QSFP56 no fator de forma stand-up PCIe. Ele suporta InfiniBand e Ethernet em velocidades de até 200Gb / s. Para necessidades de porta única, considere o MCX653105A-HDAT.Para o OCP 3Fator de forma 0, ver série MCX653436A-HDAT.
| Portos | Fator de forma | OPN | Caso de utilização |
|---|---|---|---|
| 2x QSFP56 | PCIe Stand-up | MCX653106A-HDAT | Dual-port 200Gb/s para nós HPC/IA de alta disponibilidade |
| 1x QSFP56 | PCIe Stand-up | MCX653105A-HDAT | Portão único 200Gb/s para computação padrão |
| 2x QSFP56 | Socket Direct | MCX654106A-HCAT | Optimização do servidor multi-socket |
Vantagens do ConnectX-6 MCX653106A-HDAT
- E/S à prova de futuros:A prontidão PCIe 4.0 garante largura de banda para CPUs e GPUs de próxima geração.
- Segurança por defeito:A encriptação integrada em conformidade com o FIPS elimina a necessidade de unidades de encriptação automática.
- Consolidação de infra-estruturas:Um adaptador suporta InfiniBand e Ethernet, simplificando o inventário.
- Armazenamento escalável:As descargas completas NVMe-oF reduzem a carga da CPU em arquiteturas de armazenamento desagregadas.
Serviço e Apoio
Apoiados pela experiente equipa técnica do Hong Kong Starsurge Group, fornecemos:
- Assistência de configuração pré-venda para o seu ambiente HPC ou empresarial específico.
- Envio global com rastreamento e embalagem segura.
- Guia de atualização de firmware e suporte ao download de drivers.
- Serviços de garantia e RMA (os termos podem variar consoante a região).
Perguntas Frequentes
P: Este cartão é compatível com switches Ethernet padrão?
R: Sim, o MCX653106A-HDAT suporta InfiniBand e Ethernet. Pode operar em 200/100/50/40/25/10/1GbE.
P: Ele suporta o NVIDIA GPUDirect?
A: Absolutamente. Ele suporta GPUDirect RDMA e PeerDirect para comunicação direta de GPU para GPU através da rede.
P: Qual é a diferença entre MCX653106A-HDAT e MCX653106A-ECAT?
R: O sufixo -HDAT indica a variante de alta velocidade que suporta 200Gb/s, enquanto -ECAT normalmente denota uma versão de menor velocidade (100Gb/s).
P: Posso usar este cartão num slot PCIe Gen 3?
R: Sim, é compatível com PCIe Gen 3.0, mas a largura de banda será limitada a ~ 100Gb / s por porta devido ao bus mais lento.
Precauções de instalação
- Assegurar um fluxo de ar adequado; o adaptador pode exigir um arrefecimento ativo em ambientes densos.
- Para evitar a instabilidade da ligação, utilizar apenas módulos e cabos QSFP56 validados para operação a 200 Gb/s.
- Verifique o suporte de bifurcação do slot PCIe da sua placa-mãe se estiver usando a variante Socket Direct.
- Confirmar orçamento de energia: o cartão obtém energia do slot PCIe; módulos ópticos de alta potência podem precisar de consideração adicional de energia.
Sobre a Hong Kong Starsurge Group Co., Limited
Fundado em 2008, o Hong Kong Starsurge Group é um fornecedor de hardware de rede, serviços de TI e soluções de integração de sistemas orientado por tecnologia.Atendemos clientes em todo o mundo com produtos incluindo switches de redeNossa experiente equipe de vendas e técnica apoia indústrias como governo, saúde, manufatura, educação,FinançasCom uma abordagem voltada para o cliente, a Starsurge concentra-se em qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir eficientes, escaláveis,e uma infra-estrutura de rede fiávelOferecemos soluções de IoT, sistemas de gestão de rede, desenvolvimento de software personalizado, suporte multilingue e entrega global.
Factos-chave em resumo
Matriz de compatibilidade
| Componente | Apoiado? | Notas |
|---|---|---|
| Comutadores Quânticos NVIDIA | - Sim, sim. | Interoperabilidade HDR completa de 200 Gb/s |
| Placas-mãe PCIe Gen 4.0 | - Sim, sim. | Taxa total de ligação de 200 Gb/s |
| Placas-mãe PCIe Gen 3.0 | - Sim, sim. | Limitado a ~ 100 Gb/s por porta |
| VMware vSphere | - Sim, sim. | Motoristas disponíveis |
| Intel D50TNP resfriado a líquido | SKU especial | A versão da placa fria existe; confirme o OPN |
Lista de verificação do comprador
- O servidor de confirmação tem um slot PCIe 4.0 x16 livre (físico e elétrico).
- Verificar a velocidade do tecido InfiniBand: este cartão é compatível com HDR (200Gb/s).
- Escolha os módulos QSFP56 adequados (SR, LR ou DAC) para a sua distância.
- Assegurar que a energia e a refrigeração sejam adequadas para uma operação de alta velocidade.
- Verifique o suporte ao sistema operacional/driver: RHEL, Ubuntu, Windows Server, etc.
