Módulo de transceptor óptico 200G QSFP56 SR4 AOC 3m Cable para 200G Ethernet OM4 MMF, Low Power, CMIS Compliant

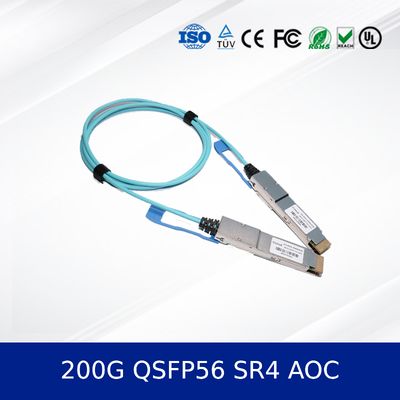

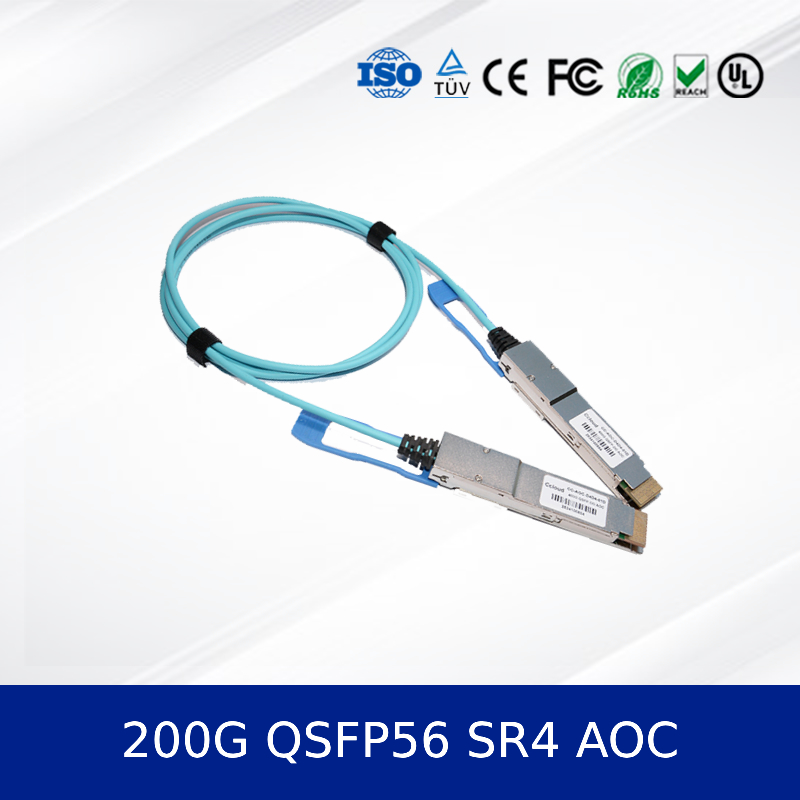

200G QSFP56 SR4 AOC 3m

Oferecer conectividade de alta velocidade e confiabilidade para centros de dados e computação de alto desempenho (HPC) com o nosso200G QSFP56 SR4 AOC 3mCabo Óptico Activo (AOC).Módulo de transceptor ópticoA solução é projetada para eficiência e desempenho em ambientes exigentes.

Principais pontos de venda

• Fator de forma QSFP56 de ligação a quente para fácil implantação e manutenção.
• Suporta taxa de dados de 200 Gbps (4x50G PAM4) através de fibra multimodo.
• Atinge até 100 m na OM4 MMF e 70 m na OM3 MMF.
• Baixo consumo de energia, normalmente inferior a 4 W por porta.
• Compatível com os padrões da indústria, incluindo QSFP56 MSA, SFF-8636 e IEEE 802.3cd.

Visão geral do produto

O200G QSFP56 SR4 AOCÉ concebido para ligações de comunicação de dados de curto alcance e de alta velocidade, integrando quatro canais independentes full-duplex, cada um operando a 26,56 GBaud (53,125 Gbps com codificação PAM4),fornecendo uma largura de banda agregada de 200 GbpsIsto.módulo ópticoé uma solução ideal para substituir cabos de cobre mais volumosos, oferecendo um alcance mais longo, maior densidade de largura de banda e imunidade superior às interferências eletromagnéticas (EMI).

200G QSFP56 SR4 AOC 3m Características

• Fator de forma QSFP56 ligável a quente.
• Paralelo de 4 canaisMódulo de transceptor óptico.
• Transmissor de rede VCSEL de 850 nm e receptor de rede de fotodetectores PIN.
• CDR (Clock and Data Recovery) incorporado nos canais de transmissor e receptor.
• Baixo consumo de energia: < 4 W típicos.
• Monitorização de diagnóstico digital (DDM) através da interface I2C.
• Compatível com a RoHS.

Tecnologia

Este AOC utiliza a tecnologia de modulação PAM4 (Pulse Amplitude Modulation 4-level),duplicar efetivamente o débito de dados em comparação com a modulação NRZ tradicional sem aumentar os requisitos de largura de bandaÉ compatível com o QSFP56 MSA, o padrão Ethernet IEEE 802.3cd 200GBASE-SR4 e o CMIS (Common Management Interface Specification) revisão 4.0A interface elétrica é 200GAUI-4.

Princípio de funcionamento

O AOC funciona convertendo sinais elétricos em sinais ópticos para transmissão através de um cabo de fibra multimodo incorporado.O lado do transmissor usa um conjunto VCSEL (Vertical-Cavity Surface-Emitting Laser) para converter sinais diferenciais elétricos recebidos (TX1P/N para TX4P/N) em pulsos de luzNo extremo do receptor, uma matriz de fotodiodos PIN detecta os pulsos de luz e os converte de volta em sinais diferenciais elétricos (RX1P/N para RX4P/N).Circuitos CDR integrados em ambas as extremidades garantem a integridade do sinal e a recuperação do tempo.

Aplicações

• Interconexões entre o centro de dados e a coluna.
• Clusters de computação de alto desempenho (HPC).
• Inteligência Artificial (IA) e tecido de formação em aprendizagem de máquina.
• Infraestrutura de rede dentro das redes de área de armazenamento (SAN).
• Conexão de interruptores ToR (top-of-rack) a servidores ou outros interruptores.

É compatível com as principais marcas de switches e adaptadores que suportam o fator de forma QSFP56 e os protocolos 200G Ethernet ou InfiniBand HDR.

Especificações e guia de selecção

Especificações técnicas

Informações de encomenda

Vantagens

• Superior alcance e largura de banda:Oferece distâncias mais longas (até 100m) e maior largura de banda em comparação com DACs passivos, que são tipicamente limitados a alcances mais curtos (<5m).
• Imunidade do IME:A fibra óptica é imune às interferências eletromagnéticas, garantindo a transmissão estável de dados em ambientes eletricamente barulhentos.
• Peso e volume reduzidos:Mais fino e mais leve do que os cabos de cobre equivalentes, melhorando o fluxo de ar e facilitando a gestão de cabos em estantes de alta densidade.
• Potência inferior:Consome menos energia do que as soluções de cobre ativo para distâncias superiores a alguns metros, contribuindo para custos operacionais mais baixos (OPEX) e centros de dados mais frios.
• Protecção dos investimentos:OMódulo de transceptor ópticodesign, semelhante ao futuro800 g/kgAs tecnologias, assegura a compatibilidade e a escalabilidade.

Serviço e Apoio

Apoiamos os nossos produtos com um pacote de serviços abrangente, que inclui uma garantia limitada padrão, prazos de entrega confiáveis para encomendas em volume e acesso a consultoria técnica pré-venda.Nossa equipe de suporte está disponível para ajudar com os desafios de integração e garantir o desempenho ideal dentro do seu ambiente de rede específico.

Perguntas Frequentes (FAQ)

P1: Qual é a diferença entre este AOC e um DAC (Direct Attach Copper Cable)?

R: Os AOCs usam fibra óptica, permitindo alcanços mais longos (até 100m), imunidade a EMI e menor peso.são mais pesados, e podem ser suscetíveis à IME.

P2: Este AOC é compatível com as portas 100G QSFP28?

R: O conector físico é projetado para portas QSFP56. Embora a compatibilidade elétrica possa ser possível em alguns cenários de ruptura (por exemplo, 200G a 2x100G),requer principalmente uma porta QSFP56 nativa para operação 200GVerifique sempre as listas de compatibilidade do interruptor/adaptador.

P3: Qual é o consumo de energia típico deste cabo?

R: O consumo de energia típico é inferior a 4 W, tornando-se uma escolha energéticamente eficiente para implantações de alta densidade.

P4: Posso usar este AOC com fibra OM5?

R: Sim, este AOC é compatível com a fibra multimodo OM5 e pode atingir a distância máxima especificada de 100 m.

Precauções

• Manipulação:Evite dobrar o cabo para além do seu raio de curvatura mínimo (30 mm) para evitar danos permanentes às fibras internas.
• Compatibilidade:Verifique a compatibilidade com o seu modelo específico de switch, roteador ou adaptador antes de comprar.
• Meio Ambiente:Operar e armazenar o cabo dentro das faixas de temperatura e umidade especificadas para garantir a fiabilidade e a longevidade.
• Limpeza:Mantenha os conectores ópticos limpos e protegidos com tampas de poeira quando não estiverem em uso.
• Descarga eletrostática (ESD):Observe as precauções padrão de detecção de ESD durante a manipulação para evitar danos aos componentes eletrónicos internos.

Introdução à empresa

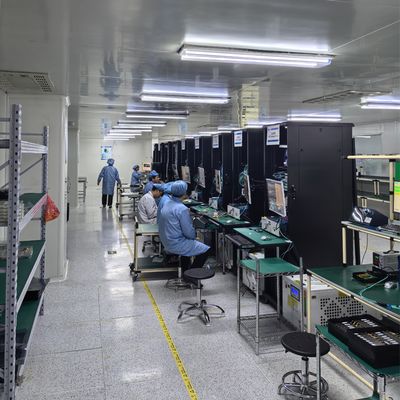

Aproveitando mais de uma década de experiência na indústria, a nossa empresa opera a partir de uma instalação de fabricação em larga escala apoiada por uma robusta equipa de engenharia técnica.Construímos uma sólida reputação ao servir uma clientela global diversificada com soluções de rede de alta qualidade.

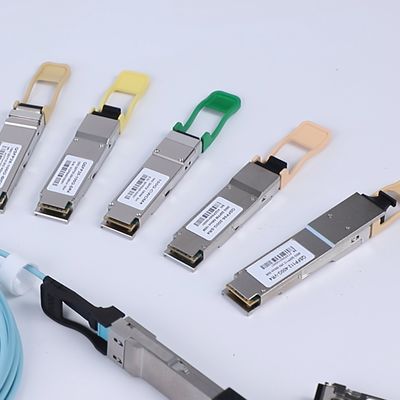

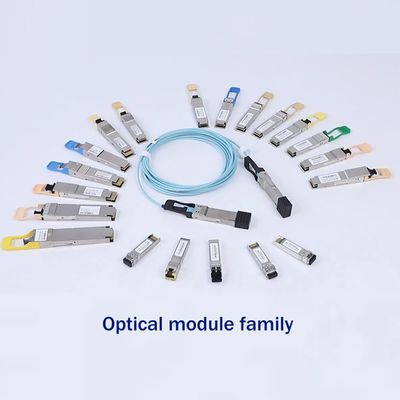

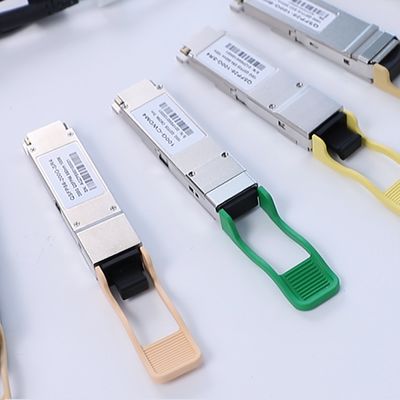

Somos um parceiro confiável para marcas líderes e oferecemos um portfólio abrangente, incluindo novos switches de rede originais, adaptadores, pontos de acesso sem fio, controladores sem fio e cabos.O nosso extenso inventário, avaliada em milhões, permite-nos fornecer uma grande variedade de produtos em grandes quantidades para satisfazer as demandas do projecto.
