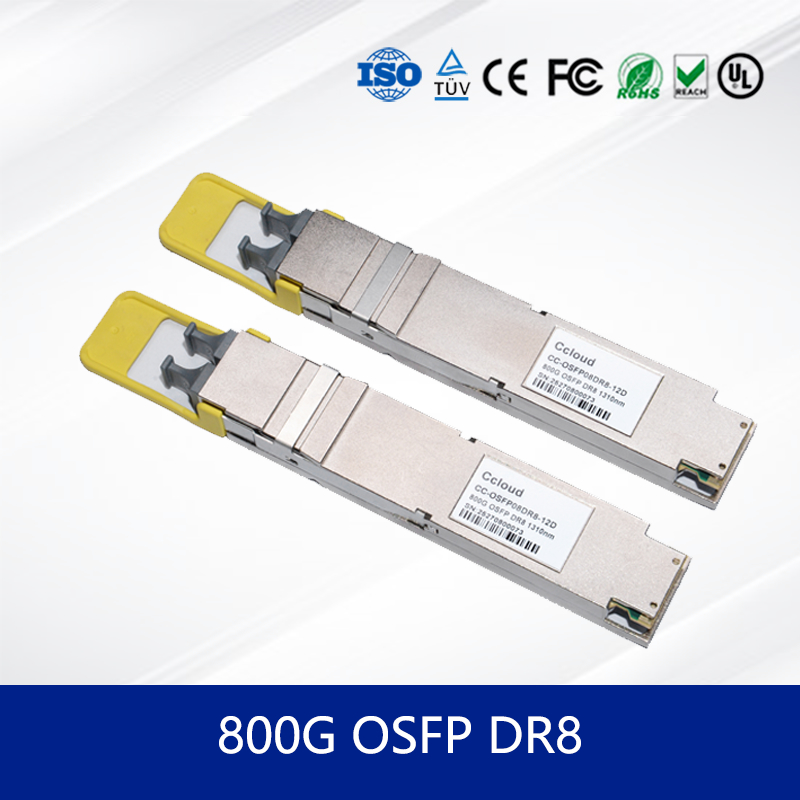

Módulo Transceptor CC-OSFP08DR8-12D OSFP 800G de Alta Velocidade 112 DR8 para Data Center
Detalhes do produto:
Lugar de origem: | China |
Marca: | own |
Certificação: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
Número do modelo: | 800G OSFP DR8 |
Documento: | CC-OSFP08DR8-12D_Rev Draft_...10.pdf |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 50pcs |
---|---|
Preço: | Face to face/bulk price |
Detalhes da embalagem: | Caixa externa |
Tempo de entrega: | Spot Goods 3-7 dias; Personalização 2-4 semanas |
Termos de pagamento: | T/T. |
Habilidade da fonte: | Fornecimento por projeto/lote |
Informação detalhada |
|||
Nome: | Módulo de transceptor óptico | Modelo No.: | CC-OSFP08DR8-12D |
---|---|---|---|
Desempenho: | 800G OSFP DR8 | Velocidade: | 800G |
Especificação: | 400*265*100mm | Hot-Plaugcle: | Sim |
Tensão de fornecimento: | 3,3 v | Temperatura do caso operacional: | Comercial 0–70 ° C; 10G oferece opção industrial de –40–85 ° C. |
Gerenciamento / Diagnóstico: | Alta velocidade: CMIS Rev 5.0+ com I²C; 10G: SFF-8472 DDM com I²C. | Aplicações: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Agregation. |
Conformidade / Ambiental: | CE/FCC/UL/TUV/ROHS | Doença: | NOVO |
Destacar: | 112 DR8 CC-OSFP08DR8-12D,Transceptor 800G OSFP 112 DR8,Módulo Transceptor para Data Center |
Descrição de produto
Modulo de transceptor óptico 800G OSFP CMIS Management / 500 m de alcance / Hot Pluggable
Destaques de grande valor
- 800 Gb/s DR8 sobre SMF a 500 m usando 53,125 GBd PAM4 por faixa para um desempenho previsível de folha/espinha.
- Projeto de ligação a quente do tipo OSFP-2 com dois conectores APC MTP-8 para painéis frontais densos.
- Monitoramento CMIS com telemetria padronizada, alarmes e modos de baixa potência para operações consistentes de vários fornecedores.
- 3.3 V de alimentação, potência típica de cerca de 14,6 W, operação comercial a 0°C.
1) Informações do produto / Descrição do produto / Informações básicas / Especificação
O CC-OSFP08DR8-12DMódulo de transceptor ópticoOs objetivos são os tecidos 800G de próxima geração em ambientes de nuvem, IA e HPC. Oito faixas host 100G são mapeadas para oito faixas ópticas a 1310 nm,fornecer ligações estáveis de classe DR até 500 m em fibra monomodoEste OSFP Tipo-2 de ligação a quentemódulo ópticocombina uma pegada térmica compacta com duas portas MTP-8 APC e controle CMIS para operações simplificadas em plataformas mistas.800 g/kg, simplificando a procura, a qualificação e a gestão do ciclo de vida.
2) Características
- Fator de forma: OSFP Tipo-2, ligável a quente; alta densidade do painel frontal.
- Taxa agregada: 800 Gb/s através de 8 × 53,125 GBd PAM4.
- Óptica: transmissores EML de 1310 nm com receptores PIN por faixa.
- Alcance: 500 m sobre SMF (budget de ligação DR).
- Potência/térmica: trilho de 3,3 V, ~ 14,6 W típico, caixa a 0°C.
- Gestão: CMIS sobre I2C com modos de interrupção, redefinição, presente e de baixa potência.
3) Tecnologia
Construído para OSFP MSA com CMIS para pluggables de 8/16 faixas, o projeto emprega sinalização PAM4 para atingir 800G sem aumentar a contagem de portas da face.Os lasers EML a 1310 nm fornecem linearidade e tolerância de dispersãoOs receptores PIN-PD mantêm a sensibilidade e a margem exigidas pela óptica DR.Módulo de transceptor ópticoAdere a mapas de registo e máquinas de estado comuns, garantindo um comportamento uniforme entre as variantes do switch NOS.
4) Teoria / Princípio de trabalho
Internamente, um retimer / caixa de engrenagens condiciona oito vias elétricas 100G e impulsiona símbolos PAM4 para oito EMLs. Ao receber, as frentes PIN / TIA recuperam os sinais de volta para o host SerDes.Um ônibus I2C de dois fios expõe páginas CMIS para inventário, limiares, estado de potência e tratamento de falhasmódulo ópticointegrar-se com o aprovisionamento automatizado e as ferramentas da frota.
5) Aplicação / Utilização
- Tecidos de coluna vertebral em centros de dados em nuvem com uplinks determinísticos de 500 m DR (ToR/EoR/agregação).
- Aglomerados de treinamento de IA e bases de armazenamento onde o fluxo de ar e as margens térmicas são restritos.
- Interconexões de HPC800 g/kgpara chassis de radix elevado e cartões de linha modulares.
6) Tabela de especificações + Tabela de selecção
7) Vantagens / Pontos de venda
- O CMIS baseado em normas simplifica a automação de vários fornecedores e a manutenção da frota.
- Envelope térmico ajustado para cartões de linha densos e arrefecidos a ar e chassi.
- Interoperabilidade direta entre os ecossistemas que adotam800 g/kg.
8) Serviço
A seleção pré-venda, verificações de orçamento de ligação, logística rápida e suporte técnico remoto / no local estão disponíveis.
9) FAQ
- É oMódulo de transceptor ópticoInteroperável com o meu switch 800G?Segue OSFP MSA e CMIS; verifique com a lista aprovada do seu fornecedor.
- Que distância é suportada?Até 500 m sobre SMF com o orçamento óptico DR especificado e FEC.
- Que potência e temperatura devo planear?Tipicamente ~ 14,6 W a 3,3 V; caso 0 ̊70 °C.
- Pode apoiar grandes desdobramentos?Sim, estão disponíveis programas de abastecimento de projectos e apoio 24 horas por dia, 7 dias por semana.
10) Precauções
- Operar dentro do intervalo de temperatura indicado e seguir as orientações de fluxo de ar.
- Utilize ferramentas de limpeza MTP/MPO adequadas; siga as precauções de ESD durante a manipulação.
- Confirmar a compatibilidade da revisão / firmware do CMIS antes da escalaçãomódulo ópticoAs frotas.
11) Processo de fabrico

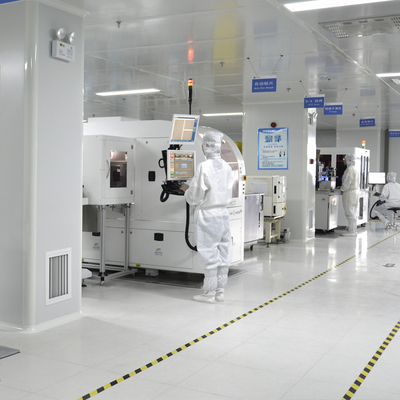

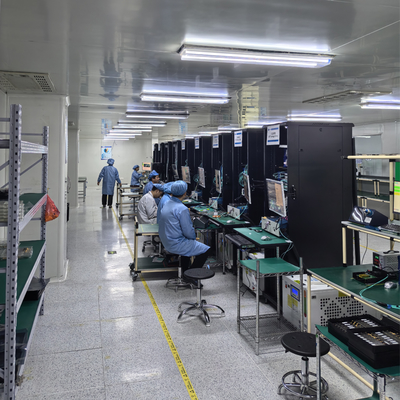

Os módulos são produzidos em linhas de grande escala com inspeção de entrada, alinhamento óptico, queima e verificação final.Cada unidade é submetida a testes elétricos e ópticos para validar o desempenho do PAM4 e as funções CMIS antes do envio.
12) Instruções de funcionamento
- Insira o módulo numa gaiola OSFP com o fecho totalmente ligado; roteie os troncos do MTP-8 sem curvas afiadas.
- Verificar se o NOS do host reconhece o CMIS; verificar os alarmes e limiares após a ligação.
- Manter a higiene dos conectores; fechar as portas não utilizadas; registrar séries para rastreamento de ativos.
