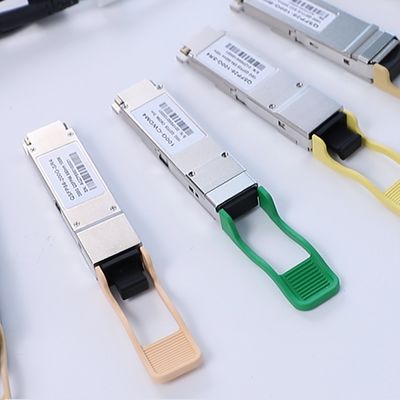

Certificação:
CE, ISO, RoHS, GS
Parâmetro | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
Transmissor | |||||
Taxa de sinalização, por faixa | Corajoso. | 25.78 | Gbit/s | ||
Variação da taxa de dados | - 100 | +100 | Ppm | ||
Faixa_0 Comprimento de onda central | λC0 | 1294.53 | 1295.56 | 1296.59 | nm |
Faixa_1 Comprimento de onda central | λC1 | 1299.02 | 1300.05 | 1301.09 | nm |
Faixa_2 Comprimento de onda do centro | λC2 | 1303.54 | 1304.58 | 1305.63 | nm |
Faixa_3 Comprimento de onda central | λC3 | 1308.09 | 1309.14 | 1310.19 | nm |
Relação de supressão no modo lateral | SMSR | 30 | dB | ||
Potência de saída média total | Po. | 12.5 | dBm | ||
Potência de lançamento média por avião* (Nota 1) | Pêssego | 2 | 6 | dBm | |
Amplitude de modulação óptica (OMA) de cada faixa | TXOMA | 3.6 | dBm | ||
Potência média de lançamento do transmissor OFF de cada faixa | - Não. | - Trinta | dBm | ||
Transmissor e penalidade de dispersão (TDP), por faixa | TDP | 2.5 | dB | ||
Proporção de extinção, por faixa | Urgência | 8 | dB | ||
Intensidade relativa ruído | RIN | - 130 | dB/hz | ||
Reflexão do transmissor | REFLT | - Doze | dB | ||
OpticalReturnLoss Tolerance | 20 | dB | |||
Definição da máscara ocular transmissora {X1, X2, X3, Y1, Y2, Y3}* | - Não.25, 0.4, 0.45,0.25,0.28,0.4} | ||||
Receptor |
Média de potência de recepção, por faixa* (Nota3) | RPOW | - 28 | 3 | dBm | |
Limite de danos, em cada faixa | RDAM | 4 | dBm | ||
Receber energia, cada faixa (OMA) | RxOMA | 3 | dBm | ||
Sensibilidade de recebimento (OMA), cada faixa | RxSENS | - 28 | dBm | ||
ReceptorReflectância | REFLR | - 26 anos. | dB | ||
LOS Assert, cada linha | Localização | - 39 | dBm | ||
LOSDe-Assert, cada linha | Perda | - 29 | dBm | ||
Losses de histerese, cada faixa | 0.5 | dB |
Parâmetro | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Notas |
Transmissor | ||||||
Entradas de dados diferenciais por plano | Vinho | 300 | 900 | mVp-p | ||
Impedância de entrada (diferencial) | Zin | 90 | 100 | 110 | % | |
Receptor | ||||||
Amplitude de saída (diferencial) | Vout | 300 | 900 | mVp-p | ||
Impedância de saída (diferencial) | Zout | 90 | 100 | 110 | % | |
OutputTempo de subida/baixa | tr/tf | 20 | ps | 20% a 80% | ||
Parâmetro | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | |
Temperatura da caixa de funcionamento | Tc | - 40 | 85 | °C | ||
Tensão de alimentação | Vcc | 3.135 | 3.3 | 3.465 | V | |
Dispersão de energia | P.D. | 7.5 | W |
Pinhas | É lógica. | Símbolo | Descrição | Sequência de ligação | Notas | Notas |
1 | GND | Terra | 1 | 1) | ||
2 | CML-1 | Tx2n | TransmissorInvertidoInput de dados | 3 | ||
3 | CML-1 | Tx2p | Transmissor não invertidoInput de dados | 3 | ||
4 | GND | Terra | 1 | 1) | ||
5 | CML-1 | Tx4n | TransmissorInvertidoInput de dados | 3 | ||
6 | CML-1 | Tx4p | Transmissor não invertidoInput de dados | 3 | ||
7 | GND | Terra | 1 | 1) | ||
8 | LVTTL-1 | ModSelL | Selecionar módulo | 3 | ||
9 | LVTTL-1 | ResetL | ModuloReset | 3 | ||
10 | VccRx | Receptor de alimentação +3,3V | 2 | 2) | ||
11 | LVCMOS-I/O | SCL | Relógio de interfaces em série de 2 fios | 3 | ||
12 | LVCMOS-I/O | SDA | Dados de interfaces em série de dois fios | 3 | 1 | |
13 | GND | Terra | 1 | 1) | 1 | |
14 | CML-O | Rx3p | ReceptorSaída de dados não invertida | 3 | ||
15 | CML-O | Rx3n | ReceptorInvertidoSaída de dados | 3 | ||
16 | GND | Terra | 1 | 1) | ||
17 | CML-O | Rx1p | ReceptorSaída de dados não invertida | 3 | ||
18 | CML-O | Rx1n | ReceptorInvertidoSaída de dados | 3 | ||
19 | GND | Terra | 1 | 1) |
