200G QSFP56 SR4 CDR Optical Transceiver Module 100m em Om4 / 70m em Om3 Fibra de Alta Performance Computing Interconnect para Data Centers
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | own |
| Certificação: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número do modelo: | 200g QSFP56 SR4 CDR |
| Documento: | 200G QSFP56 SR4 CDR.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Face to face/bulk price |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Spot Goods 3-7 dias; Personalização 2-4 semanas |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Nome: | Módulo de transceptor óptico | Modelo no.: | CC-QRR110M-SD |
|---|---|---|---|
| Desempenho: | 200g QSFP56 SR4 CDR | Velocidade: | 200g |
| Especificação: | 400*265*100mm | Hot-Plaugcle: | Sim |
| Tensão de fornecimento: | 3,3 v | Temperatura do caso operacional: | Comercial 0–70 ° C; 10G oferece opção industrial de –40–85 ° C. |
| Gerenciamento / Diagnóstico: | Alta velocidade: CMIS Rev 5.0+ com I²C; 10G: SFF-8472 DDM com I²C. | Aplicações: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Agregation. |
| Conformidade / Ambiental: | CE/FCC/UL/TUV/ROHS | Doença: | Novo |
Descrição de produto
Visão geral do produto SR4 CDR qsfp56 SR4 CDR
OMódulo de transceptor ópticoCC-QRR110M-SD é um transceptor de fator de forma QSFP56 de alto desempenho projetado para aplicações de 200g Ethernet. Ele suporta taxas de dados 4x53.125 GB/s usando modulação PAM4, fornecendo transmissão confiável de até 100m sobre fibra multimodo OM4. EsseMódulo ópticoé projetado para ambientes de data center que requerem alta largura de banda, baixo consumo de energia e desempenho robusto.
200G QSFP56 SR4 CDR CHEETS RECURSOS
- Fator de forma QSFP56 de Taxada quente
- 4x26.5625 gbd pistas com modulação PAM4
- Chegue a 70m em OM3 e 100m no OM4 MMF
- Fonte de alimentação única de 3.3V, consumo máximo 4W
- Temperatura da caixa operacional: 0 ° C a +70 ° C
- Interface do conector MPO-12
- ROHS compatível
200G QSFP56 SR4 CDR Technology & Standards
EsseMódulo de transceptor ópticoConsidera o IEEE 802.3CD para 200GBASE-SR4 Ethernet, SFF 8679 para especificações mecânicas e elétricas, e suporta o CMIS 4.0 ou SFF8636 para funcionalidade de gerenciamento. Ele utiliza a tecnologia avançada de matriz de 850nm VCSEL e PIN Photodiode para garantir a integridade de dados de alta velocidade e as baixas taxas de erro de bits.
Princípio de trabalho
O módulo converte quatro pistas elétricas em sinais ópticos usando matrizes VCSEL. Cada pista opera em 26.5625 GBaud usando a modulação PAM4. No lado do receptor, uma matriz de fotodiodo pino converte os sinais ópticos recebidos em dados elétricos. Os circuitos CDR integrados (relógio e recuperação de dados) garantem a integridade do sinal e minimize o jitter.
Aplicações CDR SR4 CDR qsfp56 200g QSFP56
- Switches e roteadores Ethernet 200G
- Arquiteturas de folhas de colméias de data center
- Clusters de computação de alto desempenho
- Interconecta a infraestrutura em nuvem
- Redes de área de armazenamento (SAN)
Especificações
| Parâmetro | Min | TIPO | Máx | Unidade |
|---|---|---|---|---|
| Taxa de dados por pista | 26.5625 | - | 26.5625 | GBD |
| Comprimento de onda | 840 | 850 | 860 | nm |
| TX Power (por pista) | -6,5 | - | 4 | dbm |
| Rx Sensibilidade (OMA) | -6,5 | - | - | dbm |
| Consumo de energia | - | - | 4 | C |
Vantagens
- Menor consumo de energia em comparação com competirMódulos ópticos
- Integridade de sinal aprimorada com a tecnologia CDR integrada
- Ampla faixa de temperatura operacional adequada para data centers
- Total conformidade com os padrões internacionais, garantindo a interoperabilidade
- Projetado para ambientes de comutação de alta densidade
Serviço e suporte
Oferecemos uma garantia de 3 anos em todosMódulo de transceptor ópticoprodutos. O suporte técnico está disponível 24/7 por e -mail e telefone. Os descontos de configuração e pedidos em massa personalizados estão disponíveis. O tempo de entrega para pedidos padrão é de 3 a 5 dias úteis.
Perguntas frequentes
Qual é a distância máxima suportada?
EsseMódulo ópticoSuporta até 70m no OM3 e 100m na fibra multimodo OM4.
É compatível com switches Cisco/Juniper/Arista?
Sim, ele foi projetado para ser agnóstico do fornecedor e cumpre os padrões da MSA para uma ampla compatibilidade.
Qual é o consumo de energia?
O consumo máximo de energia está 4W em operação total.
Precauções
- Evite a exposição à eletricidade estática; Use a proteção de ESD durante o manuseio.
- Não se desconecte enquanto o dispositivo estiver ligado.
- Verifique se os conectores de fibra estão limpos para evitar a perda de sinal.
- Operar dentro de faixas de temperatura e umidade especificadas.
- Use apenas cabos compatíveis com fibra MPO-12 APC.
Introdução da empresa

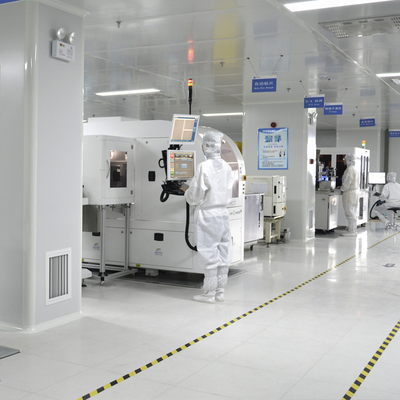

Com mais de uma década de experiência no setor, nossa empresa opera uma grande instalação de fabricação apoiada por uma forte equipe técnica. Construímos uma extensa base de clientes e acumulamos conhecimentos significativos, permitindo oferecer preços competitivos e serviço de alta qualidade. Somos distribuidores autorizados para as principais marcas, incluindo Mellanox, Ruckus, Aruba e Extreme. Nosso portfólio de produtos inclui comutadores de rede totalmente novos, adaptadores de rede, pontos de acesso sem fio, controladores sem fio e cabos. Com um inventário avaliado em mais de US $ 10 milhões, fornecemos uma ampla variedade de produtos em grandes quantidades. Fornecemos atendimento ao cliente 24/7 e suporte técnico para garantir a satisfação do cliente. Nossas equipes profissionais de vendas e técnicas estabeleceram uma forte reputação no mercado global.
