Modulo de transceptor óptico 100G QSFP28 BIDI SR de alta densidade de baixa potência com duplo comprimento de onda
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | own |
| Certificação: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número do modelo: | 100g qsfp28 bidi sr |
| Documento: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Face to face/bulk price |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Spot Goods 3-7 dias; Personalização 2-4 semanas |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Descrição de produto

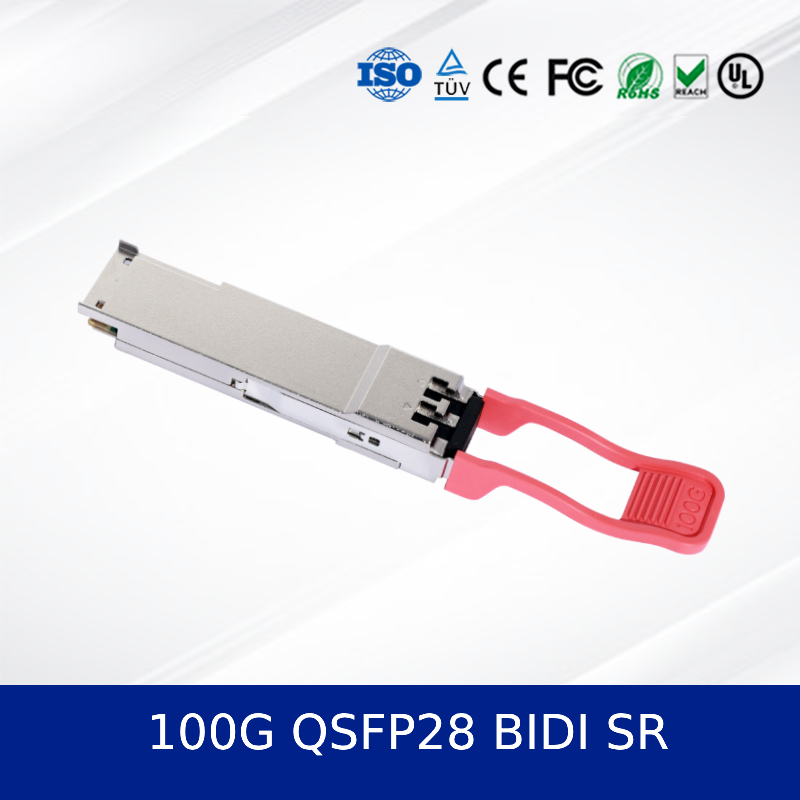

Módulo de transceptor óptico 100G QSFP28 BIDI SR
1. 100G QSFP28 BIDI SR Visão geral do produto
O 100G QSFP28 BIDI SR é um módulo de transceptor óptico 100G QSFP28 Bi-Direcional (BIDI) SR de alto desempenho projetado para centros de dados de próxima geração e aplicações de rede de alta velocidade.Este módulo óptico suporta taxas de Ethernet 100G e 40G através de fibra multimodo, utilizando a tecnologia VCSEL de duplo comprimento de onda (850nm/908nm) para permitir a comunicação bidirecional através de uma única cadeia de fibra.Diagnóstico digital, e baixo consumo de energia.
2. 100G QSFP28 BIDI SR Características principais
- Tecnologia VCSEL de duplo comprimento de onda (850nm / 908nm) para transmissão bidirecional
- Suporta Ethernet 100G e 40G com modulação PAM4 e NRZ
- Fator de forma QSFP28 ligável a quente
- Monitorização de diagnóstico digital através da interface I2C
- Baixo consumo de energia: ≤ 4 W
- Temperatura da caixa de funcionamento: 0°C a 70°C
- Casas metálicas resistentes e conformes à RoHS
3. 100G QSFP28 BIDI SR Tecnologia e Padrões
Este módulo de transceptor óptico está em conformidade com os padrões QSFP28 MSA, SFF-8636 e IEEE 802.3.O projeto de duplo comprimento de onda permite comunicação full-duplex através de uma única fibra OM3/OM4, reduzindo o custo da infra-estrutura de fibra.
4Princípio de funcionamento
O módulo converte entradas elétricas 4x25G em sinais ópticos 2x50G usando dois comprimentos de onda (850nm e 908nm).permitindo o fluxo de dados bidireccionalO DSP e o CDR integrados garantem a integridade do sinal e um BER baixo.
5. Aplicações
- Interconexões do centro de dados
- Computação de alto desempenho (HPC)
- Infraestrutura de nuvem
- Rede empresarial
- Centros de telecomunicações
6Especificações
| Parâmetro | Valor |
|---|---|
| Taxa de dados | 100G / 40G |
| Comprimento de onda | 850nm / 908nm |
| Distância máxima | 70 m (OM3), 100 m (OM4) |
| Consumo de energia | ≤ 4W |
| Suporte DDM | - Sim, sim. |
| Fator de forma | QSFP28 |
7. Vantagens
- Redução da quantidade de fibras em 50% em comparação com os módulos SR tradicionais
- Menor latência e consumo de energia do que os modelos concorrentes
- Casas metálicas robustas para melhor desempenho térmico
- Retrocompatível com redes 40G
8Serviços e Apoio
Oferecemos garantia de 5 anos, transporte global e suporte técnico 24 horas por dia, 7 dias por semana.Todos os módulos de transceptor óptico são testados para compatibilidade com os principais switches OEM.
9Perguntas Frequentes
P: Este módulo é compatível com switches Cisco/Juniper/Arista?
R: Sim, é compatível com a maioria das principais marcas que suportam os padrões QSFP28 MSA.
P: Qual é a diferença entre SR e BIDI SR?
R: O BIDI SR usa dois comprimentos de onda em uma fibra, enquanto o SR padrão usa fibras separadas para Tx/Rx.
P: Pode ser usado no modo 40G?
R: Sim, o módulo suporta o modo 40G através da configuração I2C.
10Precauções
- Evitar dobrar fibras para além do raio de dobra mínimo
- Garantir que as faces terminais de fibras estejam limpas para evitar danos
- Não exceder a temperatura máxima de funcionamento
- Utilização apenas com hospedeiros compatíveis com a MSA
11Introdução à empresa

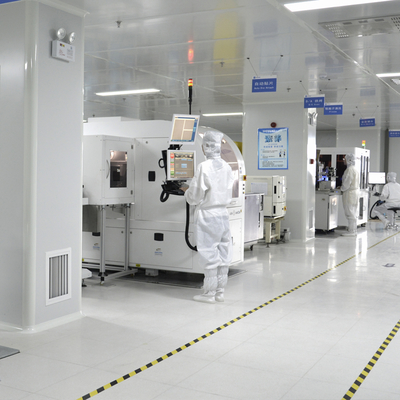

Com mais de uma década de experiência na indústria, operamos uma instalação de fabricação em larga escala apoiada por uma forte equipe técnica.e ExtremeNosso portfólio de produtos inclui switches de rede, adaptadores, pontos de acesso sem fio, controladores e cabos.Mantemos mais de 10 milhões de dólares em estoque para garantir a entrega rápida e a capacidade de abastecimento a granel.As nossas dedicadas equipas de vendas e engenharia fornecem serviço ao cliente e suporte técnico 24 horas por dia, ganhando uma reputação de confiança no mercado global.
