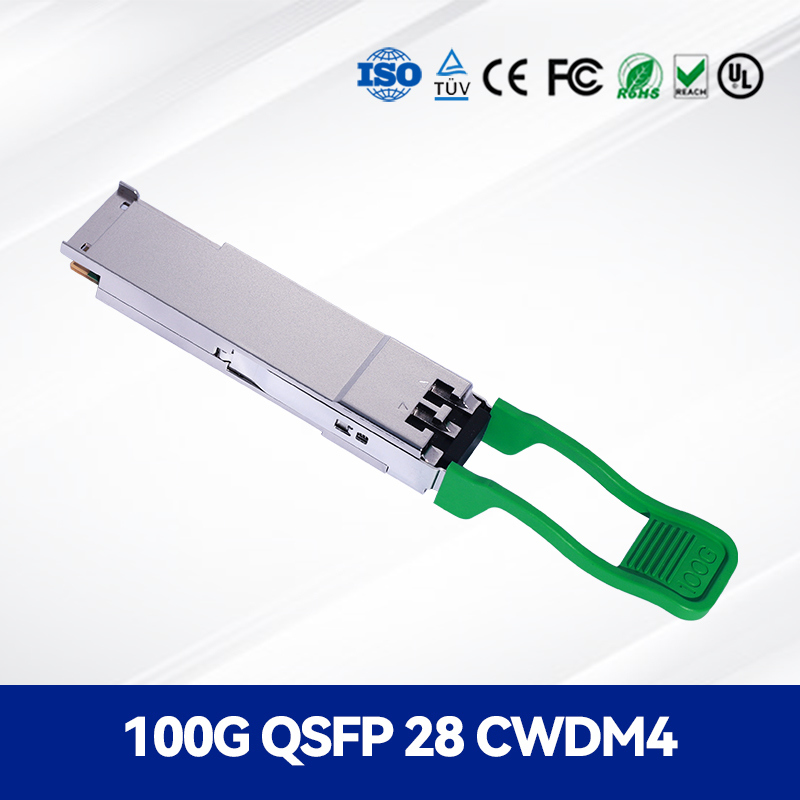

Módulo de transceptor óptico de alta velocidade 100G QSFP28 CWDM4 2 km para backbone e metro, acesso e agregação
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | own |
| Certificação: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número do modelo: | 100G QSFP28 CWDM4 2km |
| Documento: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 50pcs |
|---|---|
| Preço: | Face to face/bulk price |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Spot Goods 3-7 dias; Personalização 2-4 semanas |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Destacar: | 2 km 100G QSFP28 CWDM4,módulo ótico do transceptor de 2km |
||
Descrição de produto
100G QSFP28 CWDM4 Transceptor Óptico 2km alcance, 4x25G, suporte DDM
1. Visão geral do produto
OTransmissor óptico 100G QSFP28 CWDM4 (CC-QKKCC0L-SD)É um módulo óptico de alto desempenho, ligável a quente, concebido para aplicações Ethernet de 100 Gigabit.CWDM4 MSAO sistema de transmissão de dados é um dos padrões mais avançados e suporta a transmissão de dados de até 2 km através de fibra de modo único (SMF).O transceptor utiliza quatro faixas CWDM na faixa de 12701330nm e possui monitoramento de diagnóstico digital (DDM) para rastreamento de desempenho em tempo realÉ ideal para centros de dados, redes empresariais e ambientes de computação de alto desempenho.
2Características principais
- Taxa de transferência de dados: 4x25.78125 Gbps (100G Ethernet)
- Alcance: até 2 km sobre fibra monomodo
- Comprimentos de onda: 1271nm, 1291nm, 1311nm, 1331nm
- Consumo de energia: ≤ 3,5 W
- Temperatura de funcionamento: 0°C a 70°C
- Fator de forma QSFP28 ligável a quente
- Monitoramento de diagnóstico digital (DDM)
- Compatível com a RoHS
3Tecnologia e normas
O transceptor é construído sobreTecnologia CWDMe cumpre:
- 100G CWDM4 MSA Especificação
- IEEE 802.3bm 100GBASE-LR4
- QSFP28 MSA Hardware Rev 4.1
- IEC 60825-1 Classe de segurança do laser 1
- Conformidade com a RoHS 6/6
4Princípio de funcionamento
O módulo converte quatro faixas elétricas de 25,78125 Gbps em quatro sinais ópticos CWDM usando lasers de feedback distribuído (DFB) não resfriados.Os sinais ópticos são multiplexados em uma única fibra para transmissãoNo extremo do receptor, um demultiplexador separa os comprimentos de onda, que são então convertidos de volta em sinais elétricos por fotodiodos PIN.Os circuitos CDR integrados garantem a integridade do sinal em toda a ligação de 2 km.
5. Aplicações
- Interligações e backbone do centro de dados
- Comutadores e roteadores Ethernet de alta velocidade
- Redes de área de servidores e armazenamento (SAN)
- Clusters de computação de alto desempenho
- Balançadores de carga da rede e hubs
6Especificações
| Parâmetro | Valor | Unidade |
|---|---|---|
| Taxa de dados | 4x25.78125 | Gbit/s |
| Distância máxima | 2 | km |
| Comprimentos de onda | 1271/1291/1311/1331 | nm |
| Consumo de energia | ≤ 3.5 | W |
| Tensão de alimentação | 3.3 | V |
| Temperatura de funcionamento | 0 a +70 | °C |
| Conector | Dual LC | - |
| Suporte DDM | - Sim, sim. | - |
7. Vantagens e pontos de venda
- Alternativa rentável às soluções 100G LR4
- A tecnologia CWDM não resfriada reduz o consumo de energia
- Diagnóstico digital abrangente para a monitorização em tempo real
- Ampla gama de temperaturas de funcionamento para utilização em centros de dados
- A plena conformidade com o CWDM4 MSA garante a interoperabilidade
8Serviços e Apoio
Todos os transceptores vêm com uma garantia de 5 anos e suporte técnico vitalício.Serviços de rotulagem personalizada e de ensaios de compatibilidade estão disponíveis para encomendas a granel.
9. FAQ
P: Qual é a diferença entre CWDM4 e LR4?
R: O CWDM4 usa multiplexagem de divisão de comprimento de onda grosseira com espaçamento de canal mais amplo, tornando-o mais econômico para aplicações de 2 km em comparação com o LR4.
P: Este transceptor suporta diagnóstico digital?
R: Sim, fornece funcionalidade completa de DDM para monitoramento de temperatura, tensão, potência TX, potência RX e corrente de distorção do laser.
P: Que tipo de fibra é necessária?
R: A fibra de modo único (SMF) com especificação OS2 é recomendada para um desempenho óptimo.
10Precauções
- Utilização apenas com fibra monomodo (SMF)
- Evitar dobrar fibras para além do raio de dobra mínimo
- Manter os conectores ópticos limpos para evitar a degradação do sinal
- Observar as precauções do ESD durante a manipulação e a instalação
- Não operar acima da temperatura máxima nominal

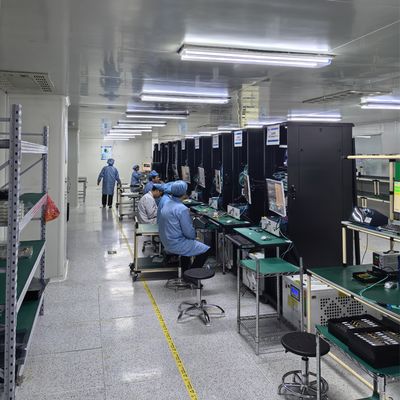

11Introdução à empresa
StarurgeTemos mais de 10 anos de experiência na indústria de transceptores ópticos.cartões de redeOs nossos produtos são utilizados em centros de dados, redes empresariais e infra-estruturas de telecomunicações em todo o mundo.Mantemos grandes níveis de estoque e oferecemos preços competitivos com suporte técnico abrangente.
