Ethernet Modulo de transmissor óptico de alto desempenho 200G QSFP56 SR4 DSP Novo

200G QSFP56 SR4 Modulo de Transceptor Óptico Conectividade de Data Center de Alta Velocidade com Desempenho Confiável

1. Visão geral do produto

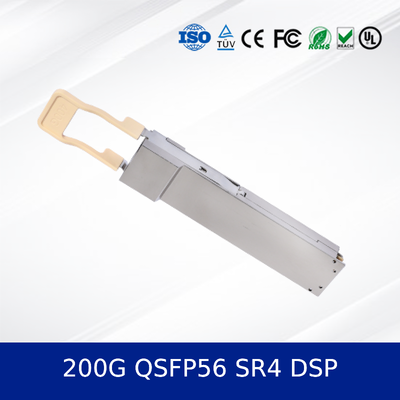

O200G QSFP56 SR4O módulo de transceptor óptico (modelo: CC-QSFP02SR4-12C) é uma solução de fibra óptica de alto desempenho e ligável a quente projetada para centros de dados de alta largura de banda e aplicações de computação de alto desempenho.Suporta 4 canais independentes operando a 26.56 GBaud por faixa, fornecendo uma taxa de dados agregada de 200G sobre fibra multimodo OM4 para distâncias de até 100 metros. Compatível com padrões da indústria, incluindo SFF-8679 e CMIS 5.0, este módulo de transceptor óptico garante uma interoperabilidade fiável e uma integridade superior do sinal.

2. 200G QSFP56 SR4 Características principais

• Interface óptica paralela de 4 canais com CDR integrado
• Fator de forma QSFP56 ligável a quente
• Até 100 m no FMM OM4 e 70 m no FMM OM3
• 850 nm VCSEL e tecnologia de matriz PD
• Baixo consumo de energia com corrente de alimentação típica de 1180 mA
• Suporta modulação PAM4
• Interface do conector MPO-12 APC
• Compatível com CMIS 5.0 e QSFP-DD Hardware Rev5.1

3Tecnologias e normas essenciais

Este módulo de transceptor óptico aproveita a tecnologia avançada de 850nm VCSEL e fotodiodo, modulação PAM4 e circuitos integrados de relógio e recuperação de dados (CDR).0, QSFP-DD MSA e padrões de segurança do laser IEC, garantindo um desempenho robusto e compatível em ambientes exigentes.

4Princípio de funcionamento

O200G QSFP56 SR4O módulo converte sinais elétricos em sinais ópticos através de uma matriz VCSEL. Cada uma das quatro faixas opera a 26,56 GBaud usando modulação PAM4.uma matriz de fotodiodos PIN e um amplificador de transimpedância (TIA) convertem os sinais ópticos de entrada em saídas elétricasUma MCU integrada gerencia funções de controlo digital, incluindo comunicação I2C, inicialização e funcionamento em modo de baixa potência.

5. Aplicações

• Interconexões de centros de dados e arquiteturas de base
• Clusters de computação de alto desempenho (HPC)
• Infraestrutura de nuvem e redes empresariais
• Redes de formação em IA e machine learning

6. 200G QSFP56 SR4 Especificações

7. Vantagens

• Maior densidade e menor potência por bit em comparação com as gerações anteriores
• Desempenho TDECQ superior para melhorar a integridade do sinal
• Projetado para ser compatível com as principais plataformas de comutadores e roteadores
• Construção robusta e testes rigorosos garantem confiabilidade a longo prazo

8Serviços e Apoio

Oferecemos uma garantia completa, entrega rápida e suporte técnico 24 horas por dia, 7 dias por semana.Descontos para encomendas a granel e opções de rotulagem personalizadas estão disponíveis.

9Perguntas Frequentes

P: Qual é a distância máxima suportada por este módulo transceptor óptico?
A: Suporta até 100m na OM4 e 70m na OM3 fibra multimodo.

P: Este módulo é compatível com as portas QSFP28?
R: Embora seja electricamente compatível, verifique o suporte do sistema host para taxas de 200G e conectividade MPO-12.

P: Suporta monitoramento de diagnóstico digital (DDM)?
R: Sim, através da interface I2C e da conformidade CMIS 5.0.

10Precauções

• Evitar a exposição à eletricidade estática.
• Não desconecte durante a operação para evitar danos ao transceptor.
• Assegurar a limpeza dos conectores MPO para evitar a degradação da ligação óptica.
• Cumprir as normas de segurança do laser de classe 1.

11Introdução à empresa

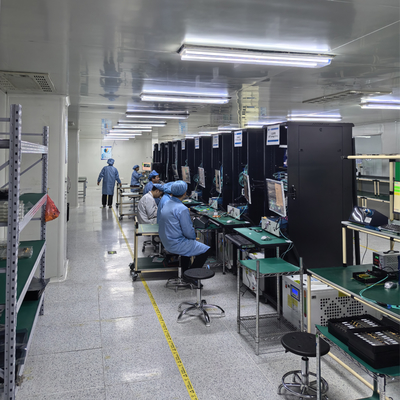

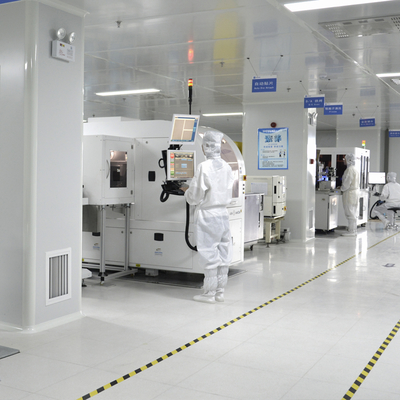

Com mais de uma década de experiência na indústria, operamos uma instalação de fabricação em larga escala apoiada por uma forte equipe técnica.Servimos uma clientela global com uma ampla gama de produtos de rede originais e novosO nosso inventário excede 10 milhões de unidades.permitindo-nos fornecer produtos em grandes volumes com preços competitivos e serviço fiávelSomos distribuidores autorizados para marcas líderes como Mellanox, Ruckus, Aruba e Extreme.
