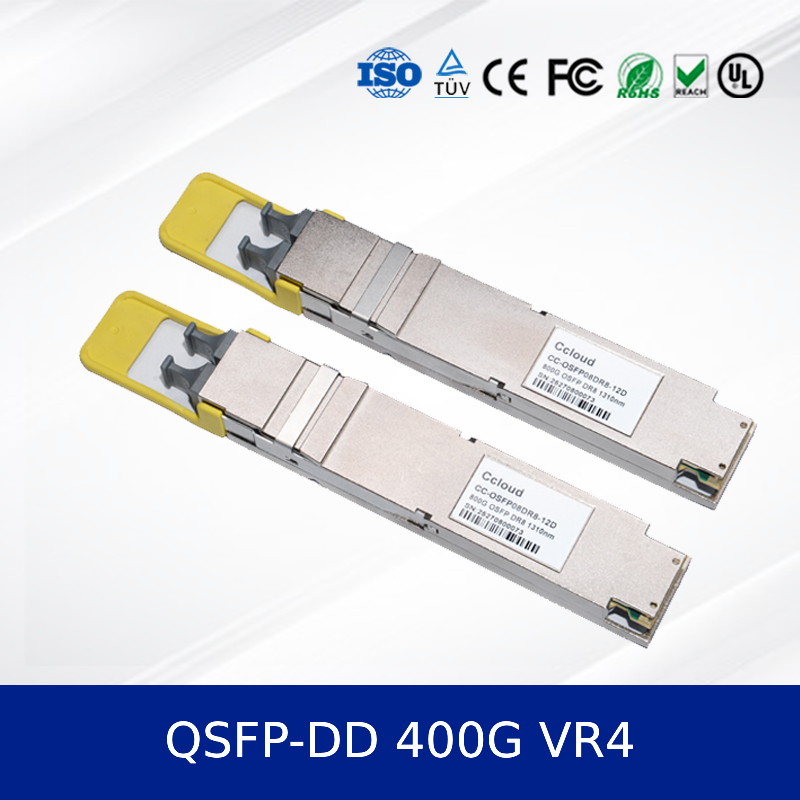

Módulo Transceptor Óptico QSFP-DD VR4 400G, Alcance de 50m, PAM4, CMIS 5.0
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | own |
| Certificação: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número do modelo: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| Documento: | QSFP-DD 400G VR4.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 50pcs |
|---|---|
| Preço: | Face to face/bulk price |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Spot Goods 3-7 dias; Personalização 2-4 semanas |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Destacar: | 50m de alcance 400G QSFP-DD VR4,Módulo de transmissão óptica de alcance de 50 m |
||
Descrição de produto
Transceptor Óptico QSFP-DD VR4 400G – Alcance de 50m, PAM4, CMIS 5.0
1. Visão Geral do Produto
O Transceptor Óptico QSFP-DD VR4 400G (CC-QSFD04VR4-12D) é um módulo óptico de alto desempenho e conectável a quente, projetado para redes de data center e computação de alto desempenho de última geração. Ele suporta Ethernet 400G em fibra multimodo com um alcance de até 50m em fibra OM4. O transceptor utiliza modulação PAM4 e está em conformidade com os mais recentes padrões QSFP-DD MSA e CMIS 5.0, garantindo ampla compatibilidade e preparação para o futuro.
2. Características Principais
- Taxa de dados: 425 Gbps (4x 106,25 Gbps)
- Alcance: Até 50m em MMF OM4
- Comprimento de onda: laser VCSEL de 850nm e receptor PIN
- Conector MPO-12 único
- Baixo consumo de energia: ≤7W (típico)
- Formato QSFP-DD conectável a quente
- Temperatura de operação: 0°C a +70°C
- Conformidade com RoHS 6/6
3. Tecnologia e Padrões
O transceptor é construído com base na tecnologia de modulação PAM4 e suporta interface elétrica 400GAUI-8. Ele está totalmente em conformidade com:
- IEEE 802.3db & IEEE 802.3bs
- QSFP-DD MSA Hardware Rev 5.0
- Interface de gerenciamento CMIS 5.0
- IEC/EN 60825-1 Classe de Segurança Laser 1
4. Princípio de Funcionamento
O módulo converte sinais elétricos de 8x 53,125 GBaud em quatro faixas ópticas usando arrays VCSEL e codificação PAM4. Os sinais ópticos são transmitidos através de um conector MPO-12 em fibra multimodo OM4. No lado do receptor, um array de fotodiodos PIN converte os sinais ópticos de volta em dados elétricos com recuperação de clock e dados (CDR) integrada.
5. Aplicações
- Redes spine-leaf de data center
- Clusters de computação de alto desempenho (HPC)
- Interconexões de infraestrutura de nuvem
- Comutação de agregação e núcleo empresarial
- Redes de tecido de IA e aprendizado de máquina
6. Especificações
| Parâmetro | Valor | Unidade |
|---|---|---|
| Taxa de Dados | 425 Gbps | Gbps |
| Comprimento de Onda | 850 nm | nm |
| Alcance Máximo | 50 | m |
| Conector | MPO-12 | - |
| Consumo de Energia | ≤7 | W |
| Temperatura de Operação | 0 a +70 | °C |
| Modulação | PAM4 | - |
| Conformidade | QSFP-DD MSA, CMIS 5.0 | - |
7. Vantagens e Pontos de Venda
- Menor consumo de energia em comparação com soluções de placa de rede concorrentes
- Diagnóstico aprimorado com interface de gerenciamento CMIS 5.0
- Design robusto que suporta faixas de temperatura industrial
- Compatível com portas QSFP28 usando cabos adaptadores
- Formato de alta densidade ideal para implantações escaláveis de data center
8. Serviço e Suporte
Todos os transceptores vêm com uma garantia de 5 anos. Oferecemos envio global, suporte técnico 24 horas por dia, 7 dias por semana, e rotulagem e embalagem personalizadas. Serviços OEM e ODM estão disponíveis para pedidos em massa.
9. FAQ
P: Este transceptor é compatível com portas QSFP28?
R: Sim, com um cabo breakout MPO-to-MPO, ele pode ser usado em portas QSFP28 que suportam 100G SR4.
P: Qual é o consumo máximo de energia?
R: O módulo consome ≤7W em operação normal.
P: Ele suporta monitoramento de diagnóstico digital (DDM)?
R: Sim, através da interface CMIS 5.0.
10. Precauções
- Use apenas com fibra multimodo OM3/OM4.
- Evite dobrar a fibra além do raio de curvatura mínimo.
- Certifique-se de que os conectores ópticos estejam limpos para evitar perda de sinal.
- Não exceda a temperatura máxima de operação.
- Siga as precauções ESD durante o manuseio e a instalação.
11. Introdução da Empresa

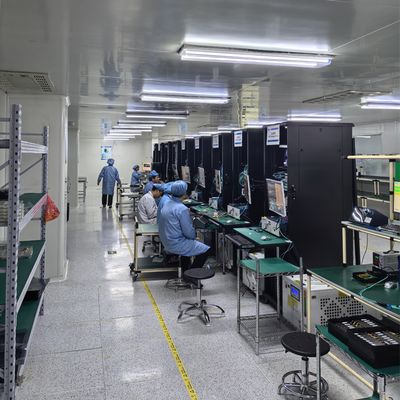

China Cloud Electro Optics Technology Co., Ltd. tem mais de 10 anos de experiência na indústria de hardware de rede. Operamos uma grande fábrica com uma forte equipe técnica e fornecemos produtos de marcas líderes, incluindo Mellanox, Ruckus, Aruba e Extreme. Nosso inventário inclui switches de rede, placas de rede, pontos de acesso sem fio, controladores e cabos. Estamos comprometidos em fornecer preços competitivos, qualidade confiável e suporte técnico completo.
