Módulo transceptor óptico QSFP-DD 400G DR4 Single-Mode, Multi-Mode para redes de alto desempenho
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | own |

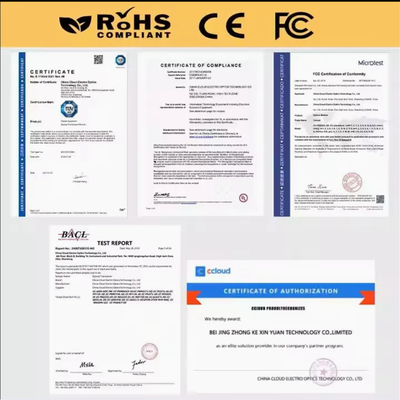

| Certificação: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número do modelo: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| Documento: | QSFP-DD 400G DR4.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Face to face/bulk price |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Spot Goods 3-7 dias; Personalização 2-4 semanas |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Descrição de produto
Modulo de transceptor óptico QSFP-DD 400G DR4 ¥ 500m de alcance, baixa potência, CMIS 4.0
1. QSFP-DD 400G DR4 Visão geral do produto

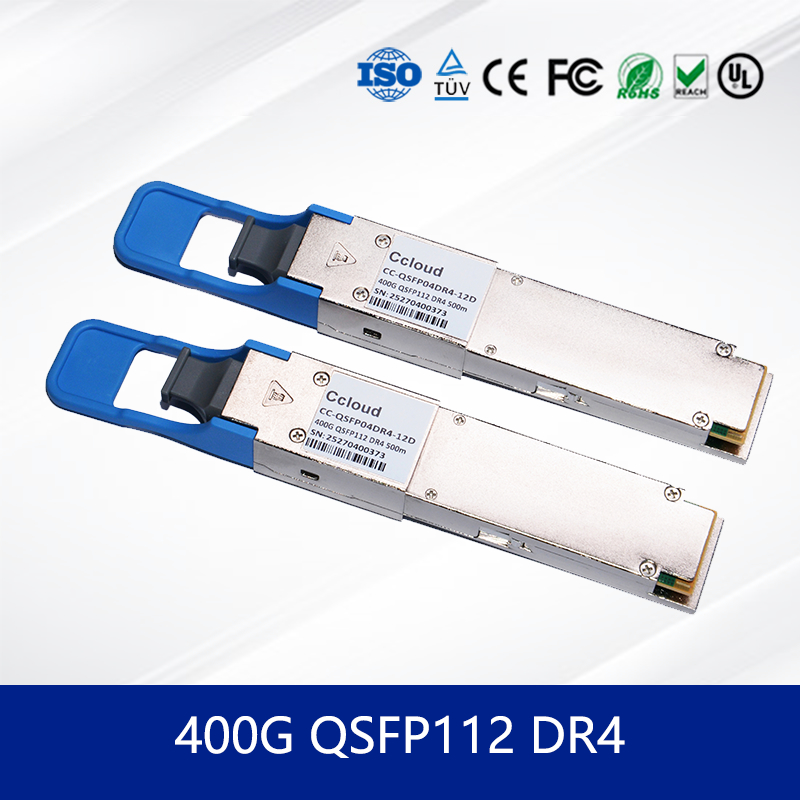

O CC-QSFD04DR4-12D é ummódulo de transceptor ópticoprojetado para aplicações 400G Ethernet. Suporta ambos os modos de agregação 400G DR4 e 4x100G breakout sobre fibra de modo único até 500 metros. Compatível com QSFP-DD MSA e padrões IEEE, estemódulo ópticooferece baixo consumo de energia, interface de gestão avançada e desempenho confiável para redes de data center e empresas.
2. QSFP-DD 400G DR4 Características principais
- Suporta o modo de fuga 400GBASE-DR4 e 100GBASE-DR
- Conector MPO-12 com face final inclinada a 8°
- Consumo de energia < 8 W (alvo)
- Temperatura da caixa de funcionamento: 0°C a 70°C
- Interface de gestão CMIS 4.0
- Fator de forma QSFP-DD ligável a quente
3. QSFP-DD 400G DR4 Tecnologia e Padrões
O módulo está em conformidade com a norma IEEE 802.3-2022, QSFP-DD MSA e CMIS 4.0Utiliza modulação PAM4 e integra lasers EA-DFB arrefecidos e fotodiodos PIN para uma integridade superior do sinal.módulo de transceptor ópticoSuporta as interfaces elétricas 400GAUI-8 e 100GAUI-2.
4Princípio de funcionamento
O transceptor converte oito pistas elétricas PAM4 de 26,5625 GBd em quatro canais ópticos de 53,125 GBd usando uma caixa de engrenagens DSP interna.módulo ópticoGarante um BER baixo com suporte integrado ao FEC.
5. QSFP-DD 400G DR4 Aplicações
- Interconexões do centro de dados
- Interconexões de interruptor e roteador
- Redes informáticas de alto desempenho
- Infraestrutura de nuvem
6. QSFP-DD 400G DR4 Especificações
| Parâmetro | Valor |
|---|---|
| Taxa de dados | 400G (4x100G breakout) |
| Comprimento de onda | 1304.5·1317.5 nm |
| Distância máxima | 500 m sobre SMF |
| Conector | MPO-12 |
| Consumo de energia | < 8W |
| Fator de forma | QSFP-DD |
7. Vantagens
- O projeto de baixa potência reduz os custos operacionais
- Compatível com portas QSFP28 e QSFP+
- Alta fiabilidade com lasers EA-DFB resfriados
- Gestão robusta através do CMIS 4.0
8Serviços e Apoio
Oferecemos garantia de 3 anos, transporte global e suporte técnico 24 horas por dia, 7 dias por semana.
9. FAQ
P: Este módulo é compatível com as portas QSFP28?
R: Sim, o fator de forma QSFP-DD é mecânica e eletricamente compatível com QSFP28 e QSFP+.
P: Qual é a taxa máxima de transferência de dados por canal?
R: Cada canal suporta 106,25 Gb/s no modo óptico e 53,125 Gb/s eletricamente.
P: Ele suporta FEC?
R: Sim, requer FEC do lado do host baseado em RS ((544,514) para correção de erros.
10Precauções
- Evitar dobrar fibras para além do raio de dobra mínimo
- Garantir um manuseio adequado do ESD durante a instalação
- Funcionar dentro das faixas de temperatura e tensão especificadas
- Utilize equipamento e firmware de host compatíveis
11Introdução à empresa

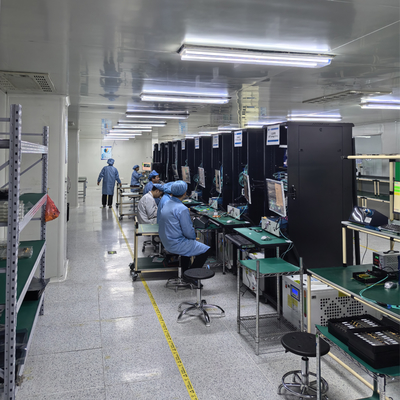

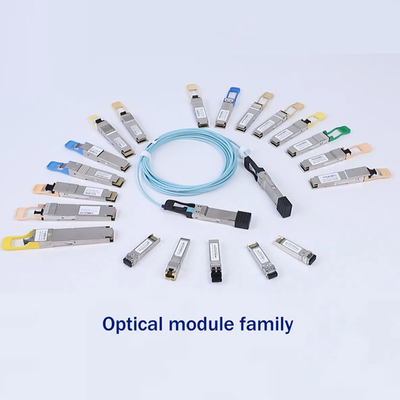

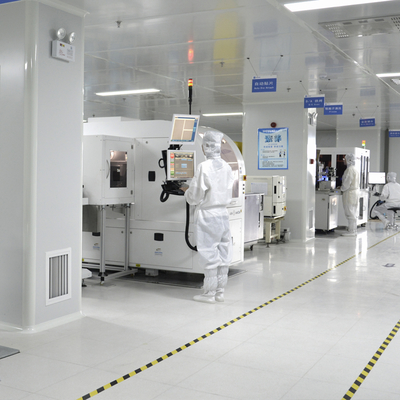

Com mais de uma década de experiência na indústria, operamos uma grande fábrica apoiada por uma equipa técnica forte.e ExtremeO nosso portfólio de produtos inclui switches de rede, adaptadores, pontos de acesso sem fios, controladores e cabos.Mantemos um inventário de 10 milhões de dólares para garantir uma entrega rápida e oferecemos preços competitivos, juntamente com suporte técnico e de clientes 24 horas por dia.As nossas equipas profissionais de vendas e engenharia estabeleceram uma reputação de confiança no mercado global.
