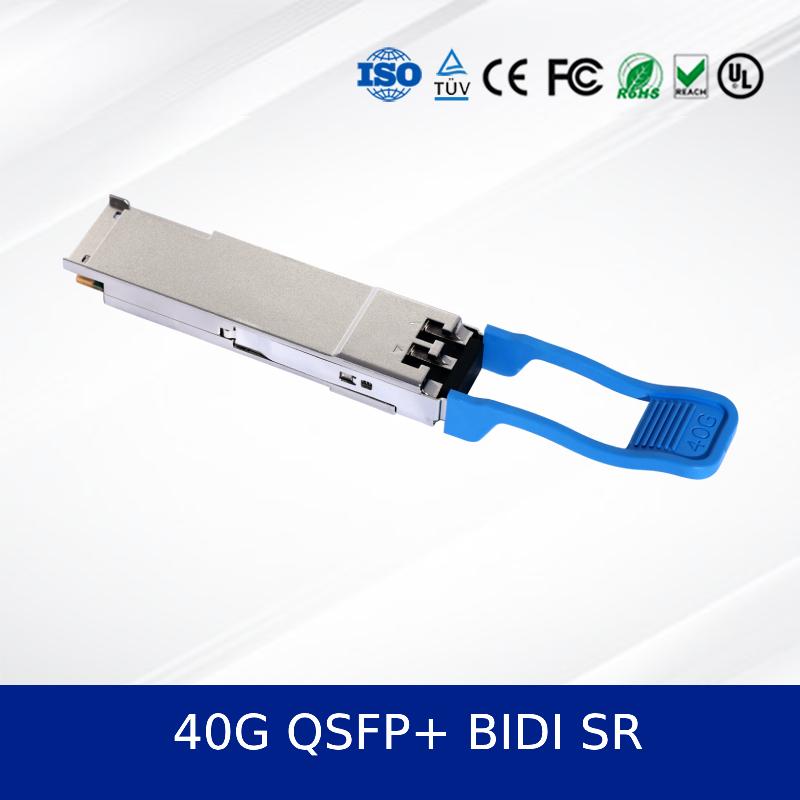

Ethernet de alto desempenho 40g Qsfp+ Bidi 850/908nm 40G QSFP+ BIDI SR Módulo Transceptor Óptico Qsfp+ Bidi
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | own |
| Certificação: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número do modelo: | 40G QSFP+ BIDI SR |
| Documento: | CC-QJJ110L-SD_40G QSFP+ BI...09.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Face to face/bulk price |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Spot Goods 3-7 dias; Personalização 2-4 semanas |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Nome: | Módulo de transceptor óptico | Modelo No.: | CC-QJJ110L-SD |
|---|---|---|---|
| Desempenho: | 40G QSFP+ BIDI SR | Velocidade: | 40G |
| Especificação: | 400*265*100mm | Quente-pluggable: | Sim |
| Tensão de fornecimento: | 3,3 v | Temperatura do caso operacional: | Comercial 0–70 ° C; 10G oferece opção industrial de –40–85 ° C. |
| Gerenciamento / Diagnóstico: | Alta velocidade: CMIS Rev 5.0+ com I²C; 10G: SFF-8472 DDM com I²C. | Aplicações: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Agregation. |
| Conformidade / Ambiental: | CE/FCC/UL/TUV/ROHS | Doença: | Novo |
Descrição de produto
Módulo Transceptor Óptico QSFP+ BIDI 850/908nm de 40Gb/s — Alta Densidade, Baixo Consumo, Bi-Direcional
1. Visão Geral do Produto 40G QSFP+ BIDI SR
O CC-QJJ110L-SD é um módulo transceptor óptico Bi-Direcional (BIDI) QSFP+ de 40Gb/s de alto desempenho, projetado para aplicações de rede de data center e empresas de alta velocidade. Ele suporta tecnologia de dupla onda (850nm/908nm) em um único fio de fibra, permitindo o uso eficiente da infraestrutura de fibra. Este módulo óptico opera com uma fonte de alimentação de 3,3V e é alojado em uma carcaça de metal resistente para maior durabilidade.
2. Principais Características do 40G QSFP+ BIDI SR
- Suporta taxa de dados de 40Gbps com conversão de 4x10G NRZ para 2x20G NRZ
- Fator de forma QSFP+ hot-pluggable
- Alcance de até 70m em fibra multimodo OM3 e 100m em OM4
- Interface óptica Bi-Direcional baseada em VCSEL de dupla onda
- Monitoramento de diagnósticos digitais com interrupções mascaráveis
- Baixo consumo de energia: máx. 3,5W
- Temperatura de operação da caixa: 0°C a 70°C
- Conforme RoHS II
3. Tecnologia e Padrões do 40G QSFP+ BIDI SR
Este módulo transceptor óptico está em conformidade com os padrões QSFP+ MSA e usa modulação NRZ. Ele suporta comunicação Bi-Direcional em uma única fibra via multiplexação por divisão de comprimento de onda (WDM). O dispositivo foi projetado para atender aos padrões de segurança a laser da Classe 1 por IEC 60825-1 e regulamentos da FDA.
4. Princípio de Funcionamento do 40G QSFP+ BIDI SR
O módulo converte sinais de entrada elétrica de 4x10,3125 Gbps em sinais ópticos de 2x20,625 Gbps usando dois comprimentos de onda diferentes (850nm e 908nm). Estes são transmitidos e recebidos através de uma única interface de fibra LC, permitindo comunicação full-duplex de 40G. DSP integrado garante a integridade do sinal e recursos de monitoramento.
5. Aplicações do 40G QSFP+ BIDI SR
- Interconexões de data center e arquiteturas spine-leaf
- Clusters de computação de alto desempenho (HPC)
- Agregação de rede empresarial
- Infraestrutura de nuvem e redes de área de armazenamento (SAN)
6. Especificações do 40G QSFP+ BIDI SR
| Parâmetro | Mín | Típ | Máx | Unidade |
|---|---|---|---|---|
| Tensão de Alimentação | 3.135 | 3.3 | 3.465 | V |
| Consumo de Energia | - | - | 3.5 | W |
| Potência de Saída Tx | -6.2 | - | 4 | dBm |
| Sensibilidade do Receptor | - | - | -7.1 | dBm |
| Temperatura de Operação | 0 | 25 | 70 | °C |
7. Vantagens
- O design Bi-Direcional reduz a contagem de fibras e o custo da infraestrutura
- O baixo consumo de energia aumenta a eficiência energética
- A carcaça de metal robusta melhora o desempenho térmico e a confiabilidade
- O monitoramento digital permite diagnósticos e manutenção em tempo real
- Compatível com os principais switches e roteadores OEM
8. Serviço e Suporte
Oferecemos uma garantia de 3 anos em todos os módulos transceptores ópticos. O suporte técnico está disponível 24 horas por dia, 7 dias por semana. Serviços de rotulagem personalizada e testes de compatibilidade são fornecidos. Preços em massa e opções OEM estão disponíveis.
9. Perguntas Frequentes
P: Qual é a distância máxima suportada por este módulo óptico?
R: Ele suporta até 70m em fibra OM3 e 100m em fibra OM4.
P: Este módulo é compatível com switches Cisco/Juniper?
R: Sim, ele foi projetado para ser compatível com as principais marcas. Por favor, confirme a compatibilidade específica do modelo.
P: Ele suporta monitoramento de diagnósticos digitais (DDM)?
R: Sim, ele fornece suporte DDM completo para monitoramento em tempo real.
10. Precauções
- Evite descarga eletrostática (ESD) durante o manuseio
- Não exponha o feixe de laser aos olhos ou à pele
- Opere dentro das faixas de temperatura e tensão especificadas
- Use apenas cabos e conectores de fibra óptica compatíveis
11. Introdução da Empresa

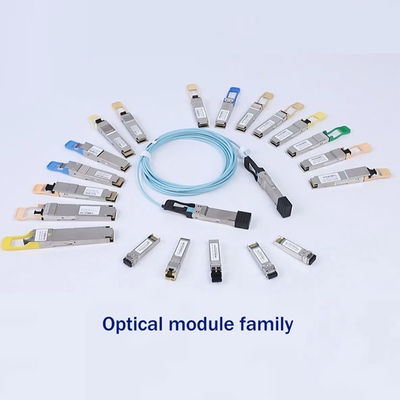

Com mais de uma década de experiência no setor, operamos uma instalação de fabricação em larga escala, apoiada por uma forte equipe técnica. Atendemos uma clientela global com uma ampla gama de produtos de rede, incluindo módulos transceptores ópticos, switches, adaptadores de rede, pontos de acesso sem fio e cabos. Nossas parcerias incluem marcas líderes como Mellanox, Ruckus, Aruba e Extreme. Mantemos um amplo estoque para garantir a entrega imediata e oferecemos preços competitivos sem comprometer a qualidade. Nossas equipes dedicadas de vendas e suporte técnico estão disponíveis 24 horas por dia para auxiliar na seleção e integração de produtos.
