50m NVIDIA MFP7E10-N050 MPO-12/APC Cabos ópticos para transceptores ConnectX-7 / BlueField-3 e OSFP/QSFP112
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFP7E10-N050 (980-9I57Y-00N050) |
| Documento: | MFP7E10-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo: | MFP7E10-N050 | Comprimento: | 50 M |
|---|---|---|---|
| Tipo de fibra: | Multimodo OM4 | Conectores: | MPO-12/APC (feminino) |
| Perda de inserção: | ≤ 0,37 dB | Perda de retorno: | ≥ 35 dB |
| Destacar: | 50m NVIDIA MPO-12 cabo óptico,Cabo óptico NVIDIA ConnectX-7,Cabos transceptores OSFP QSFP112 |
||
Descrição de produto

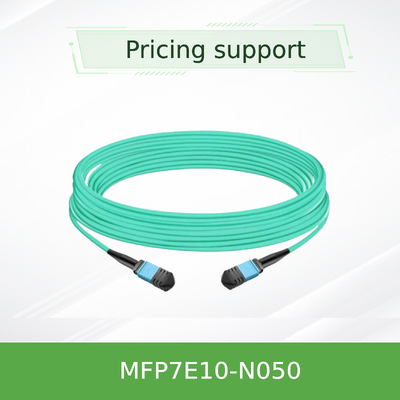

NVIDIA MFP7E10-N050 MPO-12/APC Cabos ópticos
50 metros MPO-12/APC para MPO-12/APC cabo de fibra multimodo, tipo-B crossover, OM4 (50/125 μm).e transceptores QSFP112.
Visão geral do produto
O cabo óptico passivo da série NVIDIA MFP7E10-Nxxx é projetado para interconexões de data center de alta densidade.com 4 fibras que servem como elementos de resistênciaO polimento com ângulo de 8 graus (APC) minimiza os reflexos, garantindo a integridade do sinal para protocolos de alta velocidade.
Este cabo é um conjunto cruzado Tipo-B,alinhamento do canal de transmissão 1 em uma extremidade para receber o canal 12 na extremidade opostaSuporta ambientes InfiniBand (NDR) e Ethernet (400GbE/800GbE).
Características fundamentais
Óptico e Físico
- Fibra multimodo OM4 de 50/125 μm (com comprimento > 30 m)
- Conectores femininos MPO‐12/APC, de casca verde
- 8 fibras activas / 4 inactivas (membros de força)
- Polaridade cruzada de tipo B
- Vestuário Aqua LSZH / OFNR, de diâmetro de 3,0 ± 0,2 mm
Desempenho e conformidade
- Perda de inserção ≤ 0,35 + 0,0004 × L (dB); para 50 m: ≤ 0,370 dB
- Perda de retorno ≥ 35 dB
- Radius de flexão mínimo: 30 mm (em qualquer ponto do cabo)
- Temperatura de funcionamento: 0 °C a 70 °C
- A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de regulamento que estabeleça as regras de execução do Regulamento (CE) n.o 765/2008.
Tecnologia
A face final APC (Angled Physical Contact) com um polimento de 8 graus é fundamental para ligações ópticas de alta velocidade: desvia os reflexos internos do laser transceptor,Redução da distorção do sinal e dos erros de bitsO cabo é passivo e não contém eletrónica activa, garantindo baixa latência e elevada fiabilidade.
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
Desdobramentos típicos
- Interruptor para Interruptor:Ligação de switches OSFP 800G de duas portas em tecidos de folha de espinha a longas distâncias.
- Interruptor para adaptador:Conectando os interruptores OSFP a DPUs ConnectX‐7 ou BlueField‐3 utilizando transceptores OSFP ou QSFP112.
- 400G/800G:Utilizado com transceptores OSFP de duas portas para suportar duas ligações 400G de 4 canais.
- Clusters de IA e HPC que requerem uma conectividade GPU-GPU de baixa latência e largura de banda elevada entre racks.
Compatibilidade
O MFP7E10‐N050 é compatível com transceptores NVIDIA, incluindo:
- OSFP de duas portas:MMA4Z00-NS (800G DR8) para comutadores InfiniBand/Ethernet
- OSFP de porta única:MMA4Z00-NS400 (400G) para adaptadores ConnectX‐7
- QSFP112:MMA1Z00-NS400 (400G) para DPUs BlueField‐3
- Também suporta protocolos 400GbE/NDR InfiniBand e NVLink.
Importante: os conectores MPO‐12/APC não são compatíveis com os conectores MPO‐12/UPC (shell azul).
Especificações
| Parâmetro | Valor |
|---|---|
| Modelo | MFP7E10-N050 |
| Duração | 50 m (tolerância: +2% × L / -0) |
| Tipo de fibra | Multimodo OM4 (50/125 μm) para comprimento > 30 m |
| Tipo de conector | MPO‐12/APC fêmea para MPO‐12/APC fêmea, concha verde |
| Fibras activas | 8 (4 Tx, 4 Rx) |
| Polaridade | Crossover do tipo B |
| Perda de inserção (máximo) | ≤ 0,35 + 0,0004 × L (dB) → 0,370 dB @ 50m |
| Perda de retorno (min) | ≥ 35 dB |
| Diâmetro do cabo | 3.0 ± 0,2 mm |
| Radius de curvatura mínimo | 30 mm (em qualquer parte do cabo) |
| Capa | Aqua, LSZH / OFNR |
| Temperatura de funcionamento | 0 a 70 °C |
| Temperatura de armazenamento | -40 °C a 85 °C |
| Humidade (não condensante) | 10% - 85% RH |
| Normas | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
Guia de selecção
| Número da peça de encomenda | Descrição | Duração |
|---|---|---|
| MFP7E10-N003 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 3 m |
| MFP7E10-N005 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 5 m |
| MFP7E10-N007 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 7 m |
| MFP7E10-N010 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 10 m |
| MFP7E10-N015 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 15 m |
| MFP7E10-N020 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 20 m |
| MFP7E10-N025 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 25 m |
| MFP7E10-N030 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 30 m |
| MFP7E10-N035 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 35 m |
| MFP7E10-N040 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 40 m |
| MFP7E10-N050 | NVIDIA cabo de fibra passiva, MMF, MPO12 APC para MPO12 APC | 50 m |
Vantagens
- Baixa perda e alta perda de retorno:Assegura sinais ópticos limpos para modulação PAM4 400G/800G.
- Polido APC:Minimiza reflexos, críticos para NDR InfiniBand e Ethernet 800G.
- Crossover do tipo B:Simplifica o acoplamento direto do transceptor; não há necessidade de adaptadores de inversão de polaridade.
- Vestuário LSZH/OFNR:Com baixo teor de fumaça e retardador de chama, adequado para espaços plenos e elevadores.
- NVIDIA qualificado:Testado e recomendado para as famílias ConnectX‐7, BlueField‐3 e Spectrum switch.
- Alcance máximo:O comprimento de 50 m é o máximo suportado com dois painéis de correção (4 junções de conectores) de acordo com a especificação da NVIDIA.
Perguntas Frequentes
Este cabo é compatível com transceptores QSFP112?
Sim, quando utilizado com o transceptor NVIDIA QSFP112 400G adequado (por exemplo, MMA1Z00-NS400) no lado do adaptador.
Posso utilizar isto com os conectores MPO‐12/UPC?
O MPO‐12/APC (casca verde) não é mecânica ou ópticamente compatível com o MPO‐12/UPC (casca azul).
50 metros é o alcance máximo deste cabo?
Sim, de acordo com as especificações da NVIDIA, o MFP7E10‐N050 é a variante mais longa desta série, suportando até 50 m de comprimento total de ligação quando incluído até dois painéis ópticos (4 junções de conectores).
O cabo é sensível ao ESD?
Não, o cabo não tem partes condutoras, mas as precauções padrão de ESD aplicam-se ao manusear transceptores.
Precauções para manuseio
- Manter tampas de poeira nos conectores até à instalação para evitar a contaminação.
- Limpe os conectores do cabo e do transceptor com um limpador de conectores ópticos antes do acasalamento.
- Evite dobrar o cabo abaixo do raio de 30 mm.
- Não expor a líquidos nem operar fora do intervalo de temperatura nominal.
- Armazenar entre -40 °C e 85 °C quando não em utilização.
Introdução à empresa
Hong Kong Starsurge Group Co., LimitedÉ um fornecedor tecnológico de hardware de rede, serviços de TI e soluções de integração de sistemas.pontos de acesso sem fios, controladores, cabos e equipamentos de rede conexos.
Apoiada por uma experiente equipe de vendas e técnica, a Starsurge apoia indústrias como governo, saúde, manufatura, educação, finanças e empresas.Sistemas de gestão de redes, desenvolvimento de software personalizado, suporte multilingue e entrega global.
Factos-chave em resumo
Conector e Polaridade:MPO‐12/APC fêmea, cruzamento do tipo B, concha verde
Fibra e comprimento:Multimodo OM4, 50 m (164 pés), 8 fibras activas
Performance óptica:IL ≤ 0,370 dB, RL ≥ 35 dB
Conformidade:GR‐1435, IEC 61754‐7, OFNR/LSZH
Matriz de compatibilidade
| Transmissor / Dispositivo | Tipo de porta | Compatível |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP de duas portas | - Sim, sim. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (porta única) | - Sim, sim. |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | - Sim, sim. |
| ConectX‐7 / BlueField‐3 | Figura 1 - Figura 2 - Figura 3 - Figura 4 - Figura 4 - Figura 5 - Figura 5 - Figura 6 - Figura 6 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 | - Sim, sim. |
| Transmissores MPO‐12/UPC (100G/200G) | MPO‐12/UPC | Não (poluição diferente) |
Lista de verificação do comprador
- Confirmar o tipo de porta do transceptor: OSFP, OSFP de duas portas ou QSFP112
- Verificar o polimento do conector: MPO‐12/APC (casca verde) versus UPC (casca azul)
- Verificar que o comprimento do cabo requerido é de 50 metros
- Garantir tipo de fibra: multimodo OM4 para comprimentos > 30 m
- Plano de gestão de cabos: raio de curva mínimo de 30 mm
- Considere a perda de inserção do painel de parches: até 4 junções de conectores permitidas
