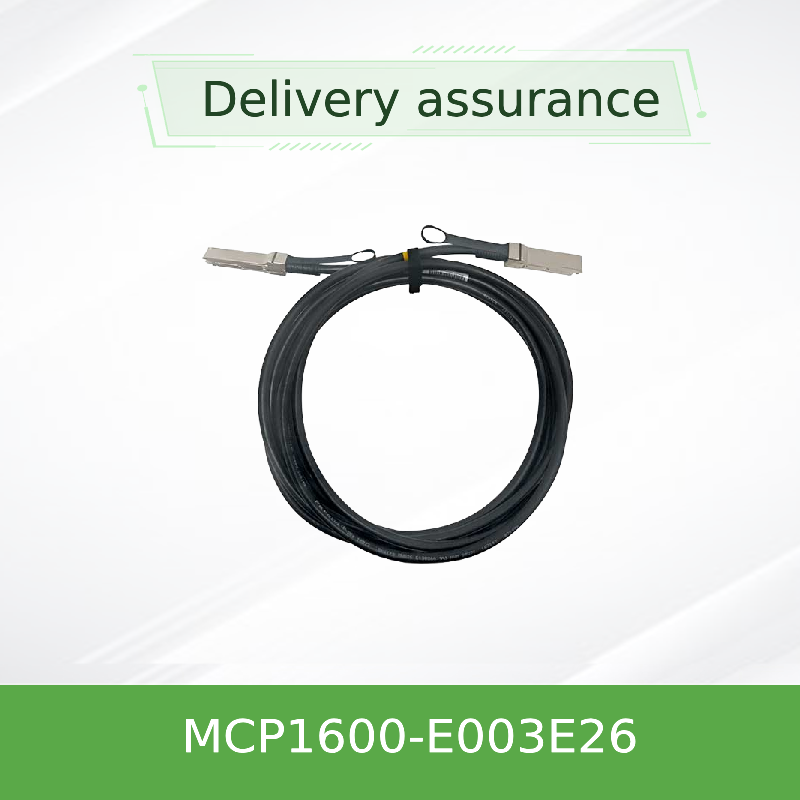

Mellanox MCP1600-E003E26 Cable DAC passivo QSFP28 de 100 Gb/s
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | NOVO E ORIGINAL | Tecnologia: | Infiniband |
| Tipo: | Cabo Mellanox AOC | Comprimento do cabo: | 3 metros |
| Nome: | Mellanox DAC Cable MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cabo de rede Infin | Palavra-chave: | cabo Mellanox DAC |
| Destacar: | Cabos DAC Mellanox QSFP28 3m,Cable passivo InfiniBand de 100 Gb/s,26AWG cabo de rede EDR |
||
Descrição de produto
Mellanox MCP1600-E003E26 100Gb/s QSFP28 cabo DAC passivo
3m cabo de cobre passivo • 26 AWG • EDR InfiniBand • 100Gbps
Interconexão de curto alcance confiável e econômica para aplicações EDR InfiniBand e Ethernet de 100Gb/s. Fator de forma QSFP28 ligável a quente, baixa potência (<0,1W),e robusta integridade do sinal para data center e ambientes de computação de alto desempenho.
Visão geral do produto
O Mellanox MCP1600-E003E26 é um cabo de cobre (DAC) de ligação direta passiva QSFP28 de 100Gb / s projetado para interconexões de alta densidade e baixa latência.Dispõe de quatro pares de cobre de alta velocidade operando a 25Gb/s por faixaEste cabo de 3 metros usa um calibre 26 AWG e é terminado com conectores QSFP28 padrão da indústria. É totalmente compatível com SFF-8665 e SFF-8636,assegurar a interoperabilidade perfeita com os interruptores MellanoxA jaqueta LSZH (Low Smoke Zero Halogen) e a conformidade RoHS tornam-na adequada para implantações de centros de dados empresariais e verdes.
Características fundamentais
- Taxa de transferência de dados agregada de 100 Gbit/s (4 × 25 Gbit/s)
- Fator de forma QSFP28, compatível com a SFF-8665
- Cobre passivo - consumo de energia zero para o condicionamento do sinal
- 3.3V de tensão de alimentação única (Vcc 3,135-3,465V)
- Temperatura da caixa de funcionamento de 0°C a 70°C
- Taxa de erro de bits (BER) < 1E-15 com sistemas Mellanox
- Gerenciamento I2C via SFF-8636
- Camisa LSZH, compatível com a RoHS, PCB livre de chumbo e halogênio
- Testes de produção rigorosos para a fiabilidade fora da caixa
- Garantia limitada de um ano para o hardware
Tecnologia e integridade do sinal
Os cabos de cobre passivos Mellanox utilizam uma construção de cobre de dois eixos de precisão com controle de impedância otimizado (100Ω nominal) para minimizar a reflexão do sinal e a transmissão.Cada faixa é blindada de forma independente.A série MCP1600 é caracterizada por um atraso de propagação (4.5 ns/m típico) e mantém um excelente desempenho de perda de retorno e de perda de inserção na faixa de 0-70 °CA EEPROM integrada armazena os atributos dos cabos e as informações do produto, permitindo aos sistemas anfitriões configurar automaticamente parâmetros para um desempenho óptimo da ligação.
Desdobramentos típicos
- Computação de Alto Desempenho (HPC):Conecte os switches EDR InfiniBand a nós de computação, sistemas de armazenamento e clusters de GPU.
- Centro de Dados Leaf-Spine:Interconexões de alto alcance (ToR) para interconectadores de coluna vertebral em tecidos Ethernet 100G.
- Rede de núcleo empresarial:Links de backbone confiáveis dentro ou entre racks adjacentes em centros de dados empresariais.
- Laboratórios de Teste e Desenvolvimento:Ligações rentáveis e de baixa potência para prototipagem e validação de desempenho.
Compatibilidade
O MCP1600-E003E26 é compatível com qualquer porta QSFP28/100G que cumpra os padrões SFF-8665 e SFF-8636.e DPUs BlueField®Também funciona com switches e servidores de terceiros equipados com gaiolas QSFP28, desde que o host suporte DACs de cobre passivo.Mellanox recomenda o uso deste cabo dentro dos sistemas Mellanox de ponta a ponta.
Especificações
| Parâmetro | Min. | Tipico | Max. | Unidade |
|---|---|---|---|---|
| Tensão de alimentação (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Voltagem de entrada de dados | -Não.3 | - Não. | 3.6 | V |
| Voltagem de entrada de controlo | -Não.3 | - Não. | 3.6 | V |
| Consumo de energia | - Não. | - Não. | 0.1 | W |
| Temperatura da caixa de funcionamento | 0 | - Não. | 70 | °C |
| Temperatura de armazenamento | - 40 | - Não. | 85 | °C |
| Umidade relativa de funcionamento | 5 | - Não. | 85 | % |
| Impedância característica | 90 | 100 | 110 | Ó |
| Retardo de propagação (informativo) | - Não. | 4.5 | - Não. | ns/m |
Diâmetro do cabo:26 AWG
Comprimento do cabo:3 m (± 50 mm)
Diâmetro exterior:9.4 ± 0,4 mm
Radius mínimo de curva (unicelular):47 mm
Radius mínimo de curvatura (repetitivo/montagem):94 mm
Nota: Todas as especificações baseiam- se na ficha de dados Mellanox MCP1600- E0xxEyy.
Guia de selecção (série MCP1600)
| Número da parte | Duração | AWG | Capa | Descrição |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Negro, EDR, 100Gb/s QSFP28 (este modelo) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
* Todos os cabos são compatíveis com a RoHS, com PCB LF/HF e jaqueta LSZH.
Vantagens
- Eficiência de custos:O design passivo elimina transceptores ópticos, reduzindo o custo total de interconexão.
- Potência ultra baixa:< 0,1 W por ligação, ideal para centros de dados sensíveis à energia.
- Penalidade de latência zero:O caminho de cobre direto evita atrasos de retiming ou conversão de sinal.
- Integridade do sinal confiável:Os pares blindados e o controlo preciso da impedância garantem um BER < 1E-15.
- Fácil implantação:Acionável a quente, pré-testado e reconhecido automaticamente pelos sistemas anfitriões.
- Responsabilidade ambiental:A LSZH, a RoHS e os materiais sem halogênio apoiam iniciativas de TI verde.
Serviço e Apoio
O Grupo Starsurge de Hong Kong fornece suporte pré-venda e pós-venda abrangente para cabos Mellanox DAC. Os serviços incluem:
- Consulta técnica:Verificação da compatibilidade, dimensionamento do comprimento/diâmetro do cabo e aconselhamento de implantação.
- Logística global:Entrega rápida e controlada para mais de 60 países com embalagens seguras.
- Garantia:Garantia limitada de um ano para o equipamento que cobre a reparação ou substituição de peças.
- Apoio RMA:Processos de devolução simplificados para unidades defeituosas.
Perguntas Frequentes (FAQ)
P: Qual é a taxa de dados máxima do MCP1600-E003E26?
A: 100Gb/s (4 faixas × 25Gb/s) - adequado para EDR InfiniBand e 100G Ethernet.
P: Este cabo é compatível com interruptores não-Mellanox?
R: Sim, qualquer porta QSFP28 que esteja em conformidade com SFF-8665 e SFF-8636 pode usar este DAC passivo.
P: Qual é a faixa de temperatura de funcionamento?
A: 0°C a 70°C, armazenagem de -40°C a 85°C.
P: Este cabo requer energia externa?
R: Não, é passivo e utiliza apenas Vcc para a EEPROM (< 0,1 W).
P: Qual é o raio de curvatura mínimo?
A: Curva única: 47 mm; curva repetitiva/de montagem: 94 mm (10 × diâmetro exterior).
Precauções
- Não dobrar o cabo para além do raio de curvatura mínimo especificado, especialmente perto do conector (curvatura do conjunto).
- Evite puxar ou pressionar o cabo durante a instalação; utilize a gestão adequada do cabo.
- Assegure-se de que a porta anfitriã é compatível com QSFP28 e suporta DACs de cobre passivo.
- Armazenar num ambiente seco e com temperatura controlada a - 40°C a 85°C.
- Antes de inserir os conectores, verifique se não há sujeira ou se estão danificados; se necessário, utilize ferramentas de limpeza homologadas.
Sobre o Grupo Starsurge de Hong Kong
A Hong Kong Starsurge Group Co., Limited é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada por tecnologia.A empresa atende clientes em todo o mundo com produtos incluindo switches de rede, NICs, pontos de acesso sem fio, controladores, cabos e equipamentos de rede relacionados.FabricaçãoA empresa também oferece soluções de IoT, sistemas de gerenciamento de rede, desenvolvimento de software personalizado, suporte multilíngue e entrega global.Com uma abordagem orientada para o clienteA Starsurge se concentra em qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir infraestrutura de rede eficiente, escalável e confiável.
Factos-chave
- Produto:Mellanox MCP1600-E003E26
- Tipo:DAC passivo, QSFP28
- Taxa de dados:100 Gb/s (4×25G)
- Duração:3 m (26 AWG)
- Conformidade:SFF-8665, SFF-8636
- Colete:LSZH, RoHS
- Garantia:Limitado a 1 ano
Matriz de compatibilidade
- Comutadores Mellanox QuantumTM / SpectrumTM
- Adaptadores Mellanox ConnectX®-5 / -6
- Plataformas DPU BlueField®
- Portas QSFP28 de terceiros (SFF-8665)
- InfiniBand EDR / 100G Ethernet
Lista de verificação do comprador
- ✓ Confirme o comprimento necessário (3m, 26AWG)
- ✓ Verifique se a porta hospedeira suporta DAC de cobre passivo
- ✓ Verificar a faixa de temperatura de funcionamento (0-70°C)
- ✓ Certifique-se de que o casaco LSZH é adequado para o seu ambiente
- ✓ Solicitar política de RMA e disponibilidade de estoque
