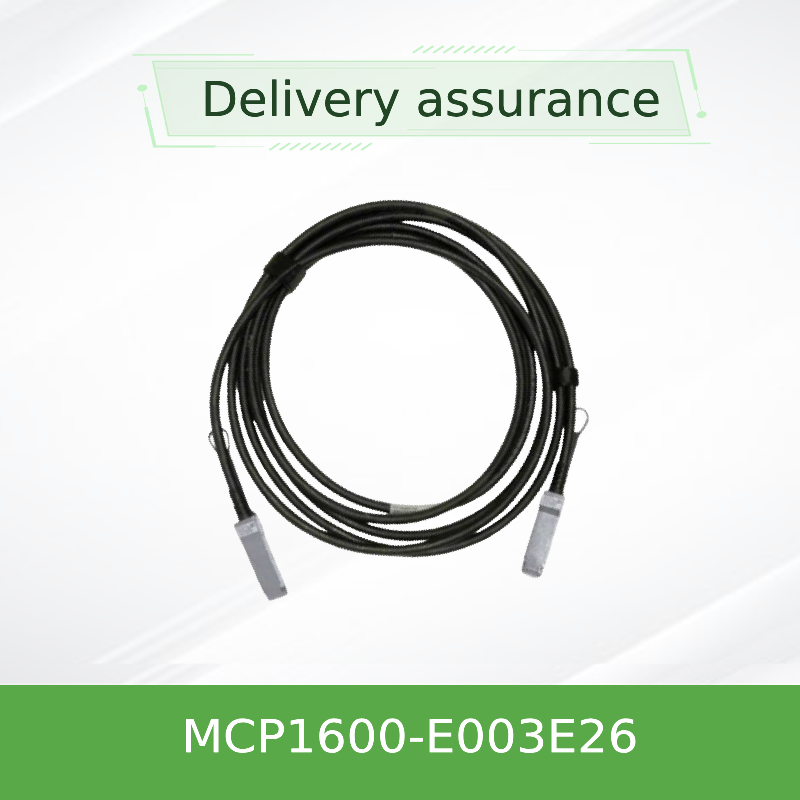

Cabo DAC passivo Mellanox MCP1600-E003E26 100 Gb/s QSFP28 – 3 m, 26 AWG, InfiniBand EDR e compatível com 100 GbE

Detalhes do produto:

Marca: Mellanox
Número do modelo: MCP1600-E003E26
Documento: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 unidade
Preço: Negotiate
Detalhes da embalagem: Caixa externa
Tempo de entrega: Baseado no inventário
Termos de pagamento: T/T
Habilidade da fonte: Fornecimento por projeto/lote
Melhor preço Contato

Informação detalhada
Disponibilidade: Estoque Garantia: 1 ano
Doença: NOVO E ORIGINAL Tecnologia: Infiniband
Tipo: Cabo Mellanox AOC Comprimento do cabo: 3 metros
Nome: Mellanox DAC Cable MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cabo de rede Infin Palavra-chave: cabo Mellanox DAC
Destacar:

Cabo Mellanox QSFP28 DAC 3m

,

cabo InfiniBand EDR de 100 Gb/s

,

cabo DAC compatível com Nvidia 100 GbE

Descrição de produto

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive DAC Cable ?? 3m, 26 AWG, InfiniBand EDR & 100GbE Compatível
CABEL DE CÓPE DE ATAQUE DIRETO QSFP28 de 100 Gb/s
Cabo DAC passivo para InfiniBand EDR e Ethernet de 100Gb/s • 3 metros • 26 AWG • Baixa potência • Latência ultra-baixa
Taxa de dados Até 100 Gb/s
Conector QSFP28 para QSFP28
Duração 3.0 m (9,8 pés)
AWG 26
Tipo Cobre passivo
Número da parte MCP1600-E003E26
Fabricante NVIDIA® / Mellanox®
Protocolo InfiniBand EDR / 100GbE
Potência ≤ 0,1 W (passivo)
Intervalo de temperatura 0°C a 70°C
Conformidade RoHS, SFF-8665, SFF-8636
Capa LSZH (low smoke zero halogen)
Visão geral do produto
OMellanox ® MCP1600- E003E26é um cabo QSFP28 de cobre de ligação direta (DAC) de alto desempenho e custo-benefício projetado para aplicações InfiniBand EDR e Ethernet de 100Gb/s.Alternativa energéticamente eficiente à fibra óptica para interconexões de curto alcance em centros de dados e ambientes de computação de alto desempenho (HPC).
Este conjunto de cabos de cobre passivos integra quatro pares de cobre de alta velocidade, cada um operando a uma velocidade máxima de 25 Gb/s, para fornecer uma taxa de dados agregada de 100 Gb/s.oferece a menor latência possível e consumo de energia quase zero, tornando-o ideal para a conectividade top-of-rack (ToR) e de racks adjacentes.
Cada conector QSFP28 inclui uma EEPROM que armazena dados de identificação e configuração do produto, que o sistema anfitrião pode ler através da interface de gestão I2C compatível com a SFF-8636.O cabo pode ser ligado a quente., compatível com RoHS, e apresenta uma jaqueta durável LSZH (Low Smoke Zero Halogen).
Características fundamentais
  • Até 100 Gb/s de taxa de dados agregada
  • Fator de forma QSFP28 compatível com a SFF-8665
  • Projeto passivo - sem componentes ativos, zero consumo de energia adicional
  • Voltagem de alimentação única de 3,3 V
  • Temperatura da caixa de funcionamento: 0°C a 70°C
  • Pára-choques a quente para fácil instalação e substituição
  • Compatível com a RoHS e colete LSZH para segurança
  • Interface de gestão I2C compatível com a SFF-8636
Tecnologia e Construção
O MCP1600-E003E26 é um conjunto passivo de cabos de cobre bi-axial.Esta abordagem passiva oferece várias vantagens:
  • Ultra-baixa latência:Sub-100 ns típico, crítico para HPC e negociação financeira.
  • Consumo de energia insignificante:Consome menos de 0,1 W, reduzindo a carga térmica do centro de dados.
  • Alta integridade do sinal:Impedância diferencial de 100 Ω e blindagem otimizada minimizam a transmissão e a perda de inserção.
A construção do cabo usa 26 condutores de cobre AWG com uma jaqueta LSZH durável.Cada cabo é rigorosamente testado durante a produção para garantir o desempenho e a durabilidade a longo prazo, com uma taxa de erro de bits (BER) melhor do que 1E-15 quando utilizado com sistemas Mellanox.
Compatibilidade
O MCP1600-E003E26 é totalmente compatível com as normas do setor e é interoperavel com uma ampla gama de equipamentos de rede:
  • Padrões:SFF-8665 (QSFP28), SFF-8636 (interface de gestão), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
  • Compatível com:Comutadores, adaptadores e sistemas NVIDIA® / Mellanox®; também interoperáveis com outras portas QSFP28 compatíveis com MSA
  • EEPROM:Programado com informações sobre o produto de acordo com o SFF-8636; nome do fornecedor: NVIDIA, OUI: 00-02-C9
Nota:Para melhor desempenho e compatibilidade, recomendamos verificar a compatibilidade com o seu modelo específico de switch ou servidor antes de encomendar.
Especificações
Classificações máximas absolutas
Parâmetro Min. Max. Unidades
Tensão de alimentação -Não.3 3.6 V
Voltagem de entrada de dados -Não.3 3.6 V
Voltagem de entrada de controlo -Não.3 3.6 V
Especificações operacionais
Parâmetro Min. Tipo Max. Unidades
Tensão de alimentação (Vcc) 3.135 3.3 3.465 V
Consumo de energia - Não. - Não. 0.1 W
Temperatura da caixa de funcionamento 0 - Não. 70 °C
Umidade relativa de funcionamento 5 - Não. 85 %
Eletricidade e Mecânica
Parâmetro Min. Tipo Max. Unidades
Impedância característica 90 100 110 Ó
Retardo de propagação - Não. - Não. 4.5 ns/m
* O atraso de propagação é apenas para referência.
Guia de selecção
A série MCP1600 oferece uma variedade de comprimentos e calibres de fio para atender a diferentes necessidades de implantação:
Número da parte Duração AWG Descrição
MCP1600-E003E26 3.0 m 26 3m, preto, 26AWG
MCP1600-E00AE30 0.5 m 30 0.5m, preto, 30AWG
MCP1600-E001E30 1.0 m 30 1m, preto, 30AWG
MCP1600-E01AE30 1.5 m 30 1.5m, preto, 30AWG
MCP1600-E002E30 2.0 m 30 2m, preto, 30AWG
MCP1600-E02AE26 2.5 m 26 2.5m, preto, 26AWG
MCP1600-E004E26 4.0 m 26 4m, preto, 26AWG
MCP1600-E005E26 5.0 m 26 5m, preto, 26AWG
Nota: x = alcance (metros), y = diâmetro do fio (AWG).
Por que escolher o MCP1600-E003E26?
✓ Rentabilidade
Menor custo do que os transceptores ópticos para ligações de curto alcance.
✓ Eficiência energética
Consome < 0,1 W, reduz os custos de energia e de arrefecimento do centro de dados.
✓ Latência ultra-baixa
Ideal para HPC, IA e ambientes de negociação financeira.
✓ Confiável e durável
Os testes rigorosos e a jaqueta LSZH garantem uma longa vida útil.
✓ Plug e play
Conectores QSFP28 com EEPROM para fácil integração.
✓ Baseado em normas
SFF-8665, SFF-8636, compatível com a RoHS para uma ampla interoperabilidade.
Serviço e Apoio
  • Garantia:Garantia limitada de um ano para o equipamento, que abrange a reparação ou substituição de peças (conforme a política original do fabricante).
  • Apoio técnico:A nossa equipa experiente fornece assistência técnica pré-venda e pós-venda para garantir uma implantação suave.
  • Entrega global:Transporte mundial com parceiros logísticos confiáveis.
  • Personalização:Disponibilidade de comprimentos de cabo personalizados e programação EEPROM para encomendas de grande volume (por favor, informe-se).
Perguntas Frequentes
P: Qual é a distância máxima para um cabo DAC passivo?
R: DACs passivos são tipicamente recomendados para distâncias de até 5 metros.
P: Este cabo é compatível com switches 100GbE de outros fornecedores?
R: Sim, é compatível com o MSA e interopera com a maioria das portas QSFP28 padrão.
P: O que significa "passivo" para este cabo?
R: Passivo significa que o cabo não possui componentes electrónicos ativos (amplificadores, retímulos).oferecendo a menor latência e consumo de energia possíveis.
P: Qual é a diferença entre as versões 30 AWG e 26 AWG?
A: Números AWG mais baixos indicam condutores mais grossos, o que permite comprimentos de cabo mais longos.O MCP1600-E003E26 usa 26 AWG para desempenho confiável de 3 metros.
Precauções
  • Radius de curvatura:O raio mínimo de curvatura única é de 5 vezes o diâmetro exterior do cabo (aproximadamente 47 mm para 26 AWG); o raio de curvatura repetitiva é de 10 vezes o diâmetro exterior (aproximadamente 94 mm).
  • Manipulação dos conectores:Evite puxar a caixa do conector; use a aba de puxar para desconectá-la.
  • Temperatura de funcionamento:Não operar fora do intervalo de temperatura de 0°C a 70°C.
  • Precauções de DSE:Seguir os procedimentos de manuseio padrão do ESD para evitar danos a componentes sensíveis.
Introdução à empresa
Hong Kong Starsurge Group Co., Limitedé um fornecedor de hardware de rede, serviços de TI e soluções de integração de sistemas orientado por tecnologia.NICs, pontos de acesso sem fios, controladores, cabos e equipamentos de rede conexos.
Apoiada por uma experiente equipe de vendas e técnica, a Starsurge apoia indústrias como governo, saúde, manufatura, educação, finanças e empresas.A empresa também oferece soluções de IoT, sistemas de gestão de rede, desenvolvimento de software personalizado, suporte multilingue e entrega global.
Com uma abordagem voltada para o cliente, a Starsurge se concentra em qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir infraestrutura de rede eficiente, escalável e confiável.
Lista de verificação do comprador
✅ Confirmar o comprimento de cabo exigido (3 m para este modelo).
✅ Verificar se o interruptor/servidor suporta interfaces QSFP28.
✅ Verifique se o DAC passivo é adequado para a sua distância (recomendado ≤ 5 m).
✅ Assegure-se de que a temperatura de funcionamento corresponde ao seu ambiente.
✅ Confirmar a compatibilidade do fornecedor (recomendado NVIDIA/Mellanox).
✅ Considere a escalabilidade futura e a densidade das portas.
