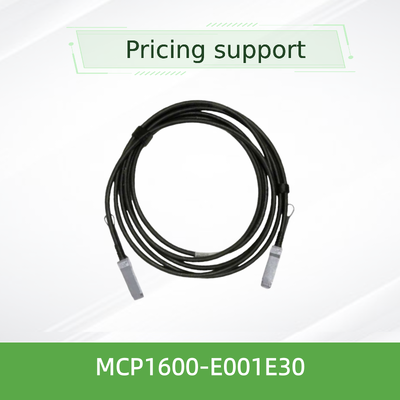

Cabo DAC Passivo Mellanox MCP1600-E001E30 100Gb/s QSFP28 – 1m, 30AWG, EDR InfiniBand
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP1600-E001E30 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | NOVO E ORIGINAL | Tecnologia: | Infiniband |
| Tipo: | Cabo Mellanox AOC | Comprimento do cabo: | 3 metros |
| Nome: | Mellanox DAC Cable MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cabo de rede Infin | Palavra-chave: | cabo Mellanox DAC |
| Destacar: | Cable DAC Mellanox QSFP28 de 100 Gb/s,Cabo DAC passivo de 1m EDR InfiniBand,Cabo Nvidia 30AWG com garantia |
||
Descrição de produto
Visão geral do produto
O Mellanox MCP1600-E001E30 é um cabo de cobre (DAC) de ligação direta passiva QSFP28 de 100Gb/s projetado para interconexões de alta densidade e baixa latência.Dispõe de quatro pares de cobre de alta velocidade operando a 25Gb/s por faixaEste cabo de 1 metro usa 30 AWG gauge e é terminado com conectores QSFP28 padrão da indústria.
Compatibilidade total com os padrões SFF-8665 e SFF-8636, garantindo interoperabilidade perfeita com os switches, adaptadores e outros sistemas compatíveis com QSFP28 da Mellanox.A camisa LSZH (Low Smoke Zero Halogen) e a conformidade RoHS tornam-na adequada para implantações de centros de dados ambientais e empresariais.
Características fundamentais
- Taxa de transferência de dados agregada de 100 Gbit/s (4 × 25 Gbit/s)
- Fator de forma QSFP28, compatível com a SFF-8665
- Cobre passivo ∼ consumo de energia zero para o condicionamento do sinal
- 3.3V de tensão de alimentação única (Vcc 3,135~3,465V)
- Temperatura da caixa de funcionamento de 0°C a 70°C
- Taxa de erro de bits (BER) < 1E-15 com sistemas Mellanox
- Gerenciamento I2C via SFF-8636
- Camisa LSZH, compatível com a RoHS, PCB livre de chumbo e halogênio
- Testes de produção rigorosos para a fiabilidade fora da caixa
- Garantia limitada de um ano para o hardware
Tecnologia e integridade do sinal
Os cabos de cobre passivos Mellanox utilizam uma construção de cobre de dois eixos de precisão com controle de impedância otimizado (100Ω nominal) para minimizar a reflexão do sinal e a transmissão.Cada faixa é blindada de forma independente., e o cabo global é revestido com material LSZH para reduzir a fumaça e as emissões tóxicas em caso de incêndio.
A série MCP1600 é caracterizada por um atraso de propagação (típico de 4,5 ns/m) e mantém um excelente desempenho de perda de retorno e perda de inserção em toda a faixa de operação de 0°70°C.A EEPROM integrada armazena os atributos dos cabos e as informações do produto, permitindo que os sistemas host configurem automaticamente parâmetros para um desempenho óptimo da ligação.
Desdobramentos típicos
- Computação de Alto Desempenho (HPC):Conecte os switches EDR InfiniBand a nós de computação, sistemas de armazenamento e clusters de GPU
- Centro de Dados Leaf-Spine:Interconexões de alto alcance (ToR) para interconexões de interruptores de coluna vertebral em tecidos Ethernet 100G
- Rede de núcleo empresarial:Ligações de backbone fiáveis dentro ou entre racks adjacentes em centros de dados empresariais
- Laboratórios de Teste e Desenvolvimento:Conexões de baixo consumo e rentáveis para prototipagem e validação de desempenho
Compatibilidade
O MCP1600-E001E30 é compatível com qualquer porta QSFP28/100G que cumpra os padrões SFF-8665 e SFF-8636.e DPUs BlueField®Também funciona com switches e servidores de terceiros equipados com gaiolas QSFP28, desde que o host suporte DACs de cobre passivo.
Especificações
| Parâmetro | Min. | Tipico | Max. | Unidade |
|---|---|---|---|---|
| Tensão de alimentação (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Voltagem de entrada de dados | -Não.3 | - Não. | 3.6 | V |
| Voltagem de entrada de controlo | -Não.3 | - Não. | 3.6 | V |
| Consumo de energia | - Não. | - Não. | 0.1 | W |
| Temperatura da caixa de funcionamento | 0 | - Não. | 70 | °C |
| Temperatura de armazenamento | - 40 | - Não. | 85 | °C |
| Umidade relativa de funcionamento | 5 | - Não. | 85 | % |
| Impedância característica | 90 | 100 | 110 | Ó |
| Retardo de propagação (informativo) | - Não. | 4.5 | - Não. | ns/m |
Diâmetro do cabo:30 AWG
Comprimento do cabo:1 m (± 25 mm)
Diâmetro exterior:7.1 ± 0,35 mm
Radius mínimo de curva (unicelular):35.5 mm
Radius mínimo de curvatura (repetitivo/montagem):71 mm
Comprimento do cabo:1 m (± 25 mm)
Diâmetro exterior:7.1 ± 0,35 mm
Radius mínimo de curva (unicelular):35.5 mm
Radius mínimo de curvatura (repetitivo/montagem):71 mm
Nota: Todas as especificações baseiam- se na ficha de dados Mellanox MCP1600- E0xxEyy.
Guia de selecção (série MCP1600)
| Número da parte | Duração | AWG | Capa | Descrição |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Negro, EDR, 100Gb/s QSFP28 (este modelo) |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Negro, EDR, 100 Gbps QSFP28 |
* Todos os cabos são compatíveis com a RoHS, com PCB LF/HF e jaqueta LSZH.
Vantagens
- Eficiência de custos:O projeto passivo elimina transceptores ópticos, reduzindo o custo total da interconexão
- Potência ultra baixa:< 0,1 W por ligação, ideal para centros de dados sensíveis ao consumo de energia
- Penalidade de latência zero:O caminho de cobre direto evita atrasos de retiming ou conversão de sinal
- Integridade do sinal confiável:Pares blindados e controlo preciso da impedância garantem BER < 1E-15
- Fácil implantação:Conectável a quente, pré-testado e reconhecido automaticamente pelos sistemas anfitriões
- Responsabilidade ambiental:LSZH, RoHS e materiais sem halogênio apoiam iniciativas de TI verde
Perguntas Frequentes (FAQ)
P: Qual é a taxa de dados máxima do MCP1600-E001E30?
A: 100Gb/s (4 faixas × 25Gb/s) ‡ adequado para EDR InfiniBand e Ethernet 100G.
P: Este cabo é compatível com interruptores não-Mellanox?
R: Sim, qualquer porta QSFP28 que esteja em conformidade com SFF-8665 e SFF-8636 pode usar este DAC passivo.
P: Qual é a faixa de temperatura de funcionamento?
A: 0°C a 70°C, armazenagem de -40°C a 85°C.
P: Este cabo requer energia externa?
R: Não, é passivo e utiliza apenas Vcc para a EEPROM (< 0,1 W).
P: Qual é o raio de curvatura mínimo?
A: Curva única: 35,5 mm; curva repetitiva/de montagem: 71 mm (10 × diâmetro externo).
Precauções
- Não dobrar o cabo para além do raio de curvatura mínimo especificado, especialmente perto do conector (curvatura de montagem)
- Evite puxar ou pressionar o cabo durante a instalação; utilize a gestão adequada do cabo
- Garantir que a porta anfitriã seja compatível com QSFP28 e suporte DACs de cobre passivo
- Armazenar num ambiente seco e com temperatura controlada a - 40°C a 85°C
- Verifique se os conectores estão sujos ou danificados antes de os inserir; use ferramentas de limpeza aprovadas, se necessário
Sobre o Grupo Starsurge de Hong Kong
A Hong Kong Starsurge Group Co., Limited é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada por tecnologia.A empresa atende clientes em todo o mundo com produtos incluindo switches de rede, NICs, pontos de acesso sem fio, controladores, cabos e equipamentos de rede relacionados.
Apoiada por uma experiente equipe de vendas e técnica, a Starsurge apoia indústrias como governo, saúde, manufatura, educação, finanças e empresas.A empresa também oferece soluções de IoT, sistemas de gestão de rede, desenvolvimento de software personalizado, suporte multilingue e entrega global.
Factos-chave
Produto:Mellanox MCP1600-E001E30
Tipo:DAC passivo, QSFP28
Taxa de dados:100 Gb/s (4×25G)
Duração:1 m (30 AWG)
Conformidade:SFF-8665, SFF-8636
Colete:LSZH, RoHS
Garantia:Limitado a 1 ano
Tipo:DAC passivo, QSFP28
Taxa de dados:100 Gb/s (4×25G)
Duração:1 m (30 AWG)
Conformidade:SFF-8665, SFF-8636
Colete:LSZH, RoHS
Garantia:Limitado a 1 ano
Matriz de compatibilidade
- Comutadores Mellanox QuantumTM / SpectrumTM
- Adaptadores Mellanox ConnectX®-5 / -6
- Plataformas DPU BlueField®
- Portas QSFP28 de terceiros (SFF-8665)
- InfiniBand EDR / 100G Ethernet
Lista de verificação do comprador
- ✓ Confirme o comprimento necessário (1m, 30AWG)
- ✓ Verifique se a porta hospedeira suporta DAC de cobre passivo
- ✓ Verificar a faixa de temperatura de funcionamento (0 ̊70°C)
- ✓ Certifique-se de que o casaco LSZH é adequado para o seu ambiente
- ✓ Solicitar política de RMA e disponibilidade de estoque
