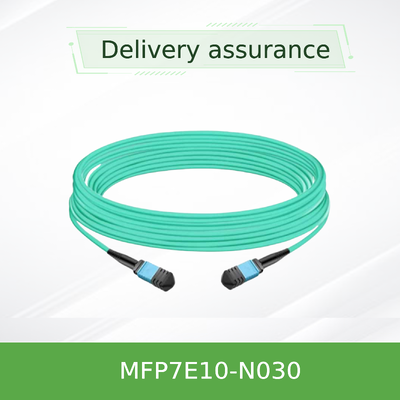

Cabo de Fibra Ótica Multimodo MPO-12/APC de 30 Metros NVIDIA MFP7E10-N030
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFP7E10-N030 (980-9I557-00N030) |
| Documento: | MFP7E10-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo: | MFP7E10-N030 | Comprimento: | 30 M |
|---|---|---|---|
| Tipo de fibra: | Multimodo OM4 | Conectores: | MPO-12/APC (feminino) |
| Perda de inserção: | ≤ 0,362 dB | Perda de retorno: | ≥ 35 dB |
| Destacar: | Cabo de fibra óptica multimodo MPO-12 NVIDIA,Cabo de fibra APC MPO-12 de 30 metros,Cabo de fibra multimodo de 30 metros NVIDIA |
||
Descrição de produto
Cabo de Fibra Óptica Multimodo MPO-12/APC de 30 Metros NVIDIA MFP7E10-N030
NVIDIA MFP7E10-N030Cabo de fibra multimodo MPO-12/APC para MPO-12/APC de 30 metros, cruzamento Tipo-B, OM4 (50/125 µm). Projetado para links InfiniBand e Ethernet de 400G/800G entre transceptores OSFP de porta dupla, OSFP de porta única e QSFP112. Baixa perda de inserção, jaqueta LSZH/OFNR, suporta alcance de até 50m com painéis de conexão.
Visão Geral do Produto
O cabo óptico passivo da série NVIDIA MFP7E10-Nxxx é projetado para interconexões de data center de alta densidade. O MFP7E10-N030 (30m) usa 8 fibras ativas dentro de um conector MPO-12/APC de 12 fibras, com 4 fibras servindo como elementos de reforço. O polimento angulado (APC) de 8 graus minimiza reflexos traseiros, garantindo a integridade do sinal para protocolos de alta velocidade.
Este cabo é uma montagem cruzada Tipo-B, alinhando o canal de transmissão 1 em uma extremidade ao canal de recepção 12 na extremidade oposta — crítico para o emparelhamento direto de transceptores sem gerenciamento adicional de polaridade. Ele suporta ambientes InfiniBand (NDR) e Ethernet (400GbE/800GbE).
Principais Recursos
Óptico e Físico
- Fibra multimodo OM4 de 50/125 µm (comprimento >30 m)
- Conectores fêmea MPO-12/APC, carcaça verde
- 8 fibras ativas / 4 inativas (elementos de reforço)
- Polaridade cruzada Tipo-B
- Jaqueta Aqua LSZH / OFNR, diâmetro de 3,0 ±0,2 mm
Desempenho e Conformidade
- Perda de inserção ≤ 0,35 + 0,0004 * L (dB) ; para 30m: ≤ 0,362 dB
- Perda de retorno ≥ 35 dB
- Raio mínimo de curvatura: 30 mm (em qualquer lugar do cabo)
- Temperatura de operação: 0 °C a 70 °C
- Telcordia GR-1435, IEC 61754-7, ANSI/TIA-604-5
Tecnologia
A face final APC (Angled Physical Contact) com polimento de 8 graus é crucial para links ópticos de alta velocidade: ela desvia reflexos traseiros internos para longe do laser do transceptor, reduzindo distorção do sinal e erros de bit. O cabo é passivo e não contém eletrônicos ativos, garantindo baixa latência e alta confiabilidade. Os pinos de alinhamento MPO-12 (no transceptor) se acoplam aos orifícios de alinhamento no conector do cabo para um acoplamento óptico preciso.
A NVIDIA especifica a série MFP7E10-Nxxx para links que incluem até dois painéis de conexão óptica (total de 4 junções de conector), mantendo o alcance máximo de 50 metros.
Implantações Típicas
- Switch-para-Switch: Conectando switches OSFP 800G de porta dupla em tecidos spine-leaf.
- Switch-para-Adaptador: Conectando switches OSFP a DPUs ConnectX-7 ou BlueField-3 usando transceptores OSFP ou QSFP112.
- Breakout 400G/800G: Usado com transceptores OSFP de porta dupla (por exemplo, MMA4Z00-NS) para suportar dois links 400G de 4 canais.
- Clusters de IA e HPC que exigem conectividade GPU-a-GPU de baixa latência e alta largura de banda.
Compatibilidade
O MFP7E10-N030 é compatível com transceptores NVIDIA, incluindo:
- OSFP de porta dupla: MMA4Z00-NS (800G DR8) para switches InfiniBand/Ethernet
- OSFP de porta única: MMA4Z00-NS400 (400G) para adaptadores ConnectX-7
- QSFP112: MMA1Z00-NS400 (400G) para DPUs BlueField-3
- Também suporta protocolos 400GbE/NDR InfiniBand e NVLink. Importante: Conectores MPO-12/APC
não são compatíveis com conectores MPO-12/UPC (carcaça azul). Não misture com transceptores 100G/200G que usam polimento UPC.
Especificações
Parâmetro
| Valor | Modelo |
|---|---|
| MFP7E10-N030 | Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC |
| MFP7E10-N003 | Tipo de fibra |
| Multimodo OM4 (50/125 µm) para comprimento >30 m ; OM3 para ≤30 m | Tipo de conector |
| Fêmea MPO-12/APC para fêmea MPO-12/APC, carcaça verde | Fibras ativas |
| 8 (4 Tx, 4 Rx) | Polaridade |
| Cruzamento Tipo-B | Perda de inserção (máx.) |
| ≤ 0,35 + 0,0004 * L (dB) → 0,362 dB @ 30m | Perda de retorno (mín.) |
| ≥ 35 dB | Diâmetro do cabo |
| 3,0 ± 0,2 mm | Raio mínimo de curvatura |
| 30 mm (em qualquer lugar do cabo) | Jaqueta |
| Aqua, LSZH / OFNR | Temperatura de operação |
| 0 °C a 70 °C | Temperatura de armazenamento |
| −40 °C a 85 °C | Umidade (sem condensação) |
| 10% – 85% RH | Padrões |
| GR-1435, IEC 61754-7, ANSI/TIA-604-5 | Guia de Seleção |
Número da peça de pedido
| Descrição | Comprimento | MFP7E10-N003 |
|---|---|---|
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N005 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N007 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N010 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N015 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N020 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N025 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N030 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N035 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N040 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | MFP7E10-N050 |
| Cabo de fibra passivo NVIDIA, MMF, MPO12 APC para MPO12 APC | 50 m | Vantagens |
Baixa perda e alta perda de retorno:
- Garante sinais ópticos limpos para modulação PAM4 de 400G/800G.Polimento APC:
- Minimiza reflexos, crítico para InfiniBand NDR e Ethernet 800G.Cruzamento Tipo-B:
- Simplifica o acoplamento direto de transceptores; sem necessidade de adaptadores de inversão de polaridade.Jaqueta LSZH/OFNR:
- Baixa fumaça e retardante de chama, adequado para espaços de plenum e riser.Qualificado pela NVIDIA:
- Testado e recomendado para as famílias de switches ConnectX-7, BlueField-3 e Spectrum.Serviço e Suporte
A Hong Kong Starsurge Group oferece entrega global, suporte multilíngue e expertise técnica para soluções de rede NVIDIA. Nossa equipe auxilia no planejamento de implantação, validação de compatibilidade e suporte pós-venda. Entre em contato com nossa equipe de vendas para preços em volume e consultas de comprimento personalizado.
Perguntas Frequentes
Este cabo é compatível com transceptores QSFP112?
Sim, quando usado com o transceptor NVIDIA QSFP112 400G apropriado (por exemplo, MMA1Z00-NS400) no lado do adaptador.
Posso usá-lo com conectores MPO-12/UPC?
Não. MPO-12/APC (carcaça verde) não é mecanicamente ou opticamente compatível com MPO-12/UPC (carcaça azul). Usá-los juntos pode danificar as faces dos conectores.
Qual é o alcance máximo para um cabo de 30m?
O cabo em si tem 30m, mas o link geral pode suportar até 50m quando inclui dois painéis de conexão (4 junções de conector) com orçamento de perda adequado.
O cabo é sensível a ESD?
Não, o cabo não possui partes condutoras. No entanto, precauções padrão de ESD se aplicam ao manusear transceptores.
Precauções de Manuseio
Mantenha as tampas de poeira nos conectores até a instalação para evitar contaminação.
- Limpe os conectores do cabo e do transceptor usando um limpador de conectores ópticos antes de acoplar.
- Evite dobrar o cabo abaixo do raio de curvatura de 30 mm.
- Não exponha a líquidos nem opere fora da faixa de temperatura nominal.
- Armazene entre −40 °C e 85 °C quando não estiver em uso.
- Introdução à Empresa
Hong Kong Starsurge Group Co., Limited
é um provedor de hardware de rede, serviços de TI e soluções de integração de sistemas impulsionado pela tecnologia. Fundada em 2008, atendemos clientes em todo o mundo com produtos que incluem switches de rede, NICs, pontos de acesso sem fio, controladores, cabos e equipamentos de rede relacionados.
Apoiada por uma equipe experiente de vendas e técnica, a Starsurge atende a setores como governo, saúde, manufatura, educação, finanças e empresas. Oferecemos soluções de IoT, sistemas de gerenciamento de rede, desenvolvimento de software personalizado, suporte multilíngue e entrega global. Com uma abordagem centrada no cliente, focamos em qualidade confiável, serviço responsivo e soluções personalizadas que ajudam os clientes a construir uma infraestrutura de rede eficiente, escalável e confiável.
Principais Fatos em Resumo
Conector e Polaridade:
Fêmea MPO-12/APC, cruzamento Tipo-B, carcaça verdeFibra e Comprimento:
Multimodo OM4, 30 m (98 pés), 8 fibras ativasDesempenho Óptico:
IL ≤ 0,362 dB, RL ≥ 35 dBConformidade:
GR-1435, IEC 61754-7, OFNR/LSZHMatriz de Compatibilidade
Transceptor / Dispositivo
| Tipo de Porta | Compatível | NVIDIA MMA4Z00-NS (800G DR8) |
|---|---|---|
| OSFP de porta dupla | Sim | Transceptores MPO-12/UPC (100G/200G) |
| OSFP (porta única) | Sim | Transceptores MPO-12/UPC (100G/200G) |
| QSFP112 | Sim | Transceptores MPO-12/UPC (100G/200G) |
| OSFP / QSFP112 | Sim | Transceptores MPO-12/UPC (100G/200G) |
| MPO-12/UPC | Não (polimento diferente) | Lista de Verificação do Comprador |
Confirme o tipo de porta do transceptor: OSFP, OSFP de porta dupla ou QSFP112
- Verifique o polimento do conector: MPO-12/APC (carcaça verde) vs. UPC (carcaça azul)
- Verifique o comprimento do cabo necessário — MFP7E10-N030 tem 30 metros
- Certifique-se do tipo de fibra: multimodo OM4 para comprimentos >30m, OM3 para mais curtos
- Planeje o gerenciamento de cabos: raio de curvatura mínimo de 30 mm
- Considere a perda de inserção do painel de conexão se usado em links longos
