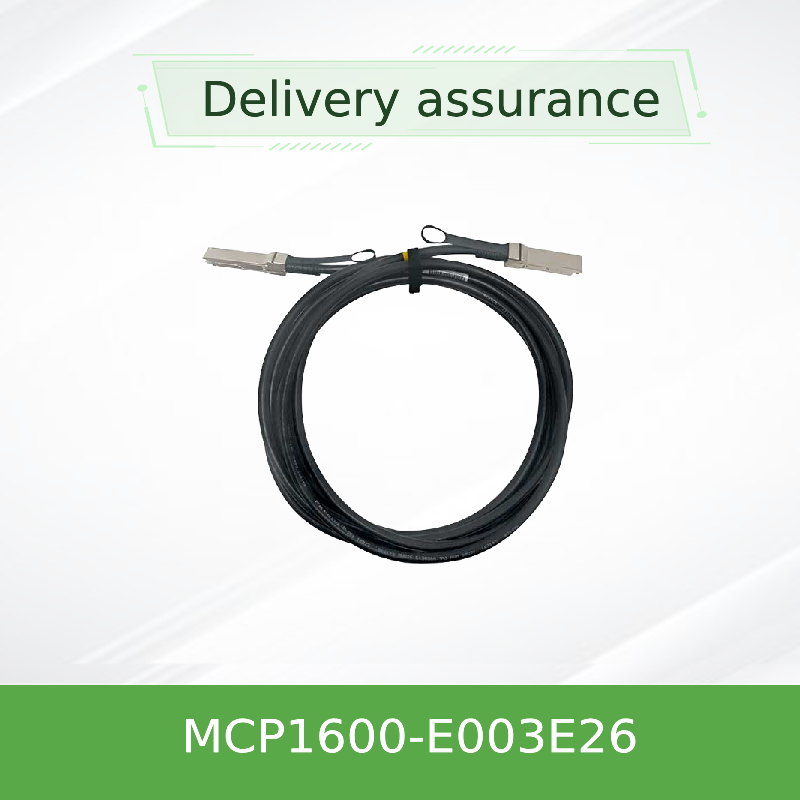

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Cable DAC de cobre passivo 3m, 26 AWG, EDR InfiniBand, LSZH
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | NOVO E ORIGINAL | Tecnologia: | Infiniband |
| Tipo: | Cabo Mellanox AOC | Comprimento do cabo: | 3 metros |
| Nome: | Mellanox DAC Cable MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cabo de rede Infin | Palavra-chave: | cabo Mellanox DAC |
| Destacar: | Cable DAC Mellanox QSFP28 de 100 Gb/s,3m de cabo de cobre passivo EDR InfiniBand,LSZH Mellanox cabo 26 AWG |
||
Descrição de produto
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Cabo DAC de cobre passivo
Interconexão EDR InfiniBand de alto desempenho para ligações de data center de curto alcance.
Visão geral do produto
OMellanox MCP1600-E003E26é um cabo de cobre (DAC) de ligação direta QSFP28 de 100 Gb/s projetado para aplicações InfiniBand EDR e Ethernet 100G. Integra quatro pares de cobre de alta velocidade que operam a 25 Gb/s por faixa,fornecendo uma largura de banda total de 100 Gb/s numa ligação de 3 metrosEsta solução de cobre passivo oferece uma alternativa econômica e eficiente em termos de energia à fibra óptica para interconexões de curta distância em implementações de racks superiores e adjacentes.
Cada porta QSFP28 incorpora uma EEPROM que armazena dados de identificação e configuração do produto, lidos pelo sistema anfitrião através da interface de gestão I2C (compatível com a SFF-8636).O cabo é construído com umLSZH (low smoke zero halogen)O sistema de gestão de dados é um sistema de gestão de dados que permite a gestão de dados.
Características e Tecnologia
- Taxa de transferência de dados agregada de 100 Gb/s- 4 faixas x 25Gb/s NRZ
- Projeto de cobre passivo- consumo de energia ativa zero (0,1 W max)
- QSFP28 de ligação a quente- Fator de forma compatível com a SFF-8665
- 3.3V de alimentação única- faixa de tensões de 3,135 V a 3,465 V
- Integridade superior do sinal- impedância característica 100Ω ± 10%
- Baixa latência- atraso de propagação 4,5 ns/m (informativo)
- Cabos robustos- 26 AWG, 9,4 mm de diâmetro, raio de curva: 47 mm (single) / 94 mm (repetitivo)
- Gestão I2C- Compatível com a SFF-8636, diagnóstico digital
- Temperatura de funcionamento0°C a 70°C (caso)
- Temperatura de armazenamento-40°C a 85°C
- Compatível com a RoHS/REACH- PCBs sem halogénio, LF/HF
- Taxa de erro de bits< 1E-15 (com sistemas Mellanox)
- Tolerância de comprimento±50 mm (para a variante de 3 m)
- Casaco preto LSZH- baixo fumo, zero halogênio
Desdobramentos típicos
- Tecidos InfiniBand EDR- Arquiteturas de base em clusters de HPC
- Conexões TOR 100G Ethernet- comutação e comutação
- Centro de dados em cima do rack (ToR)Cablagem dentro de racks (até 3 m)
- Sistemas de armazenamento- NVMe-over-Fabrics, matrizes totalmente flash
- Computação de alto desempenho- Clusters de GPU, pods de treinamento de IA
Compatibilidade
O MCP1600-E003E26 é totalmente compatível com Mellanox / NVIDIA ConnectX-4, ConnectX-5, adaptadores ConnectX-6, switches de espectro e quântico,As portas QSFP28 em interruptores de terceiros que cumpram as especificações SFF-8665 e SFF-8636A interoperabilidade foi verificada com os principais fornecedores de switches (Cisco, Arista, Juniper) nos modos 100G-SR4/CR4.
Plataformas confirmadas:Mellanox SB7800, SN2700, CS7500; NVIDIA BlueField-2 DPU; portas QSFP28 100G genéricas.
Especificações
| Parâmetro | Min. | Tipico | Max. | Unidade |
|---|---|---|---|---|
| Tensão de alimentação (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Consumo de energia | - Não. | 0.1 | 0.1 | W |
| Temperatura da caixa de funcionamento | 0 | - Não. | 70 | °C |
| Temperatura de armazenamento | - 40 | - Não. | 85 | °C |
| Umidade relativa de funcionamento | 5 | - Não. | 85 | % |
| Impedância característica | 90 | 100 | 110 | Ó |
| Retardo de propagação (informativo) | - Não. | 4.5 | - Não. | ns/m |
| Taxa de dados por faixa | - Não. | 25 | - Não. | Gb/s |
| Taxa de dados agregados | - Não. | 100 | - Não. | Gb/s |
Especificações físicas
| Diâmetro do cabo (AWG) | 26 AWG |
| Duração | 3 m (tolerância ±50 mm) |
| Diâmetro exterior | 9.4 ± 0,4 mm |
| Radius mínimo de curva (unicelular) | 47 mm |
| Radius mínimo de curva (repetitivo) | 94 mm |
| Materiais para casacos | LSZH (low smoke zero halogen) |
| Tipo de conector | QSFP28 (SFF-8665) |
Guia de selecção
| Número da parte | Duração | AWG | Descrição |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | Negro, 30 AWG, LSZH |
| MCP1600-E001E30 | 1m | 30 | Negro, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1.5m | 30 | Negro, 30 AWG, LSZH |
| MCP1600-E002E30 | 2 m | 30 | Negro, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2.5m | 26 | Negro, 26 AWG, LSZH |
| MCP1600-E003E26 | 3 m | 26 | Preto, 26 AWG, LSZH (este produto) |
| MCP1600-E004E26 | 4 m | 26 | Negro, 26 AWG, LSZH |
| MCP1600-E005E26 | 5m | 26 | Negro, 26 AWG, LSZH |
Todos os cabos são 100Gb/s QSFP28, cobre passivo, EDR InfiniBand. Tolerância de comprimento ± 25 mm (0,5 ~ 1,5 m) / ± 50 mm (≥ 2 m).
Vantagens
- Rentabilidade- o cobre passivo elimina os custos dos transceptores ópticos
- Potência ultra-baixa- 0,1 W max contra 2-3 W para cabos ópticos ativos
- Confiável- rigorosamente testados para desempenho fora da caixa
- Implementação flexível- empilhável a quente, resistente à curvatura
- Segura para o ambiente- Colete LSZH, compatível com RoHS
- Compatível com a versão anterior- funciona com QSFP+ de 40 Gb/s com adaptador adequado
Serviço e Apoio
- Garantia limitada de um ano para o hardware- cobre reparação ou substituição (Mellanox)
- Entrega global- A Hong Kong Starsurge oferece transporte mundial.
- Apoio técnico- assistência técnica pré-venda e pós-venda
- Comprimento personalizado- vendas de contacto para comprimentos não normalizados (pode aplicar-se o QMO)
- RFQ & preços a granel- preços adaptados para encomendas de volume
Perguntas Frequentes
Qual é a taxa máxima de transferência de dados do MCP1600-E003E26?
Ele suporta 100Gb / s agregado (4 faixas x 25Gb / s) para InfiniBand EDR e 100G Ethernet.
Este cabo é ativo ou passivo?
Cobre passivo - sem energia externa, consumo máximo de energia de 0,1 W.
Qual é o intervalo de temperatura de funcionamento?
Temperatura da caixa de 0°C a 70°C; armazenagem de -40°C a 85°C.
É compatível com interruptores não-Mellanox?
Sim, funciona com portas QSFP28 padrão que seguem SFF-8665 e SFF-8636.
O que indica o sufixo "E26"?
E26 designa 26 AWG de diâmetro de fio e 3 m de comprimento (ver guia de seleção).
Precauções
- Não exceder o raio de curva mínimo (47 mm de curva única, 94 mm de curva repetitiva) para evitar a degradação do desempenho.
- Assegurar o tratamento adequado dos DSE durante a instalação.
- Utilização exclusiva com hospedeiros que suportem 3,3 Vcc e que cumpram o QSFP28 MSA.
- Para comprimentos superiores a 3 m, considerar-se um indicador óptico ativo ou 26 AWG; cobre passivo mais longo pode exigir condicionamento do sinal.
Introdução à empresa
Hong Kong Starsurge Group Co., LimitedÉ um fornecedor tecnológico de hardware de rede, serviços de TI e soluções de integração de sistemas.pontos de acesso sem fiosCom o apoio de uma experiente equipe de vendas e técnica, a Starsurge apoia indústrias como governo, saúde, manufatura, educação, finanças,e empresaTambém oferecemos soluções IoT, sistemas de gestão de rede, desenvolvimento de software personalizado, suporte multilíngue e entrega global.Serviço responsive, e soluções personalizadas que ajudam os clientes a construir uma infraestrutura de rede eficiente, escalável e confiável.
Factos-chave
✔ 100Gb/s EDR
✔ 3 m de comprimento
✔ 26 AWG
✔ Casaco LSZH
✔ RoHS/REACH
✔ Conectável a quente
✔ potência de 0,1 W
Matriz de compatibilidade
| Fornecedor | Série de produtos |
|---|---|
| Mellanox / NVIDIA | ConnectX-4/5/6, Espectro, Quantum |
| Cisco. | Nexus 9000 (portes QSFP28) |
| Arista | 7060, séries 7280, 7500 |
| Juniper | QFX5000, PTX1000 |
| Genérico | Hospedeiros conformes com a SFF-8665 / SFF-8636 |
Lista de verificação do comprador
- Confirmar o comprimento (3 m) e o diâmetro (26 AWG) necessários
- Verificar o switch/ NIC suporta QSFP28 100G
- Verifique as restrições de raio de curvatura no seu rack
- Revisão das opções de garantia e suporte
- ¢ Solicitar preços por volume, se necessário
