Especificações de produto de MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Introdução

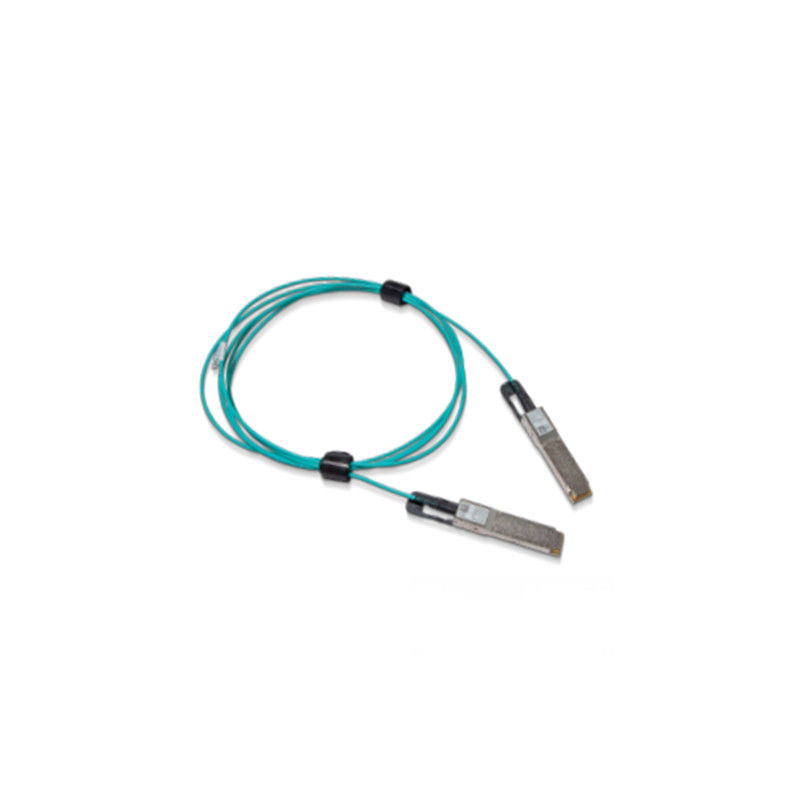

O NVIDIA® MFS1S00 é (laser Superfície-se emitindo da cavidade vertical) um cabo ótico ativo VCSEL-baseado QSFP56 (AOC) projetado para o uso em sistemas de 200Gb/s InfiniBand (IB) HDR (taxa de dados alta).

O MFS1S00 AOC oferece a densidade e o configurability portuário alto, e um alcance muito mais longo do que cabos de cobre passivos nos centros de dados. Desde que o AOC é pluggable quente, é fácil instalar e substituir.

O MFS1S00 tem um porto SFF-8665 QSFP56 complacente padrão no lado elétrico para o sistema de anfitrião. Contém quatro transceptores óticos das fibras do multi-modo (MMF) pela extremidade, cada um que opera-se em taxas de dados até de 50Gb/s.

O MFS1S00 oferece o retiming selecionável pela pista para ambos seus transmissores óticos e receptores até as taxas 50Gb/s.

As soluções originais do cabo da qualidade de Nvidia fornecem a conectividade poder-eficiente para o centro de dados interconectam. Permite uma largura de banda mais alta do porto, uma densidade e um configurability a baixo custo, e exigência de poder reduzida nos centros de dados. Os testes de produção rigorosos asseguram a melhores experiência, desempenho e durabilidade da instalação da para fora---caixa.

Informação pedindo

Especificações máximas absolutas

As avaliações máximas absolutas são aquelas além de que dano ao dispositivo pode ocorrer.

A operação prolongada entre as especificações operacionais e as avaliações máximas absolutas não é pretendida e pode causar a degradação permanente do dispositivo.

Especificações ambientais

Esta tabela mostra as especificações ambientais para o produto.

Especificações operacionais

Esta seção mostra a escala dos valores para a operação normal. A filtração da fonte de alimentação da placa do anfitrião deve ser projetada como recomendado nas especs. do comitê de SFF.

1. O readout interno da temperatura com DDMI até de 75°C é permitido.

Especificações elétricas

Notas:

• Os domínios múltiplos do pulso de disparo são apoiados somente no linha-lado Rx. O lado Rx do anfitrião apoia um único domínio do pulso de disparo somente.
• O fechamento dos CDR de QSFP Tx pode somente ocorrer se a pista 1 de Tx está transmitindo dados
• Interoperabilidade

Para as configurações testadas com o AOCs, refira por favor o relatório nivelado da qualificação do produto do sistema (SLP).

Rate Select

O AOC apoia a taxa seleta, que é controlada escrevendo aos registros 0x57-0x58. Dois bocados são atribuídos para cada pista do receptor no byte 0x57 (87dec, Rxn_Rate_Select) e nos dois bocados para cada pista do transmissor no byte 0x58 (88dec, Txn_Rate_Select) para especificar até quatro bitrates, como definido no Rev SFF-8636 2.9.2 CODIFICAÇÕES da tabela 6-5 XN_RATE_SELECT. Todas as quatro pistas são exigidas para ter o mesmo valor seleto da taxa.

A tabela abaixo especifica a taxa para cada ajuste seleto da taxa.

Rate Select Encodings

FAQ

Q1.What pode você comprar de nós?

: Mellanox, Aruba, Rukus, produtos extremos do tipo, incluindo interruptores, placas de rede, cabos, acesso

Ponto, etc.

Q2.How sobre a data de entrega?

: Toma geralmente 3-5 dias de trabalho. Para modelos específicos, contacte-nos por favor para verificar o estoque. Na extremidade,

a consulta real prevalecerá. Nós faremos nosso melhor para entregar o mais cedo possível.

Q3.What é seus termos de garantia?

: Nós fornecemos 12 meses de tempo da garantia.

Q4.How sobre o método de envio?

: Nós usamos Fedex/DHL/UPS/TNT e outras expedições do ar, expedições do mar são igualmente praticáveis. Em um exprime,

nós poderíamos fazer todas as expedições que você quis.

Q5.Can eu obtenho algumas amostras?

: Sim, a ordem da amostra está disponível para a verificação da qualidade e o teste do mercado. Você precisa somente de pagar o custo da amostra

e custo expresso.

Q6.What são suas forças do núcleo?

: Produtos First-hand da fonte, os originais e os novos com o preço favorável e o pós-venda perfeito.
