Cabo de Fibra Óptica NVIDIA MFP7E20-N015 - Solução de Data Center de Alta Densidade 800G/400G

1. Visão Geral do Produto

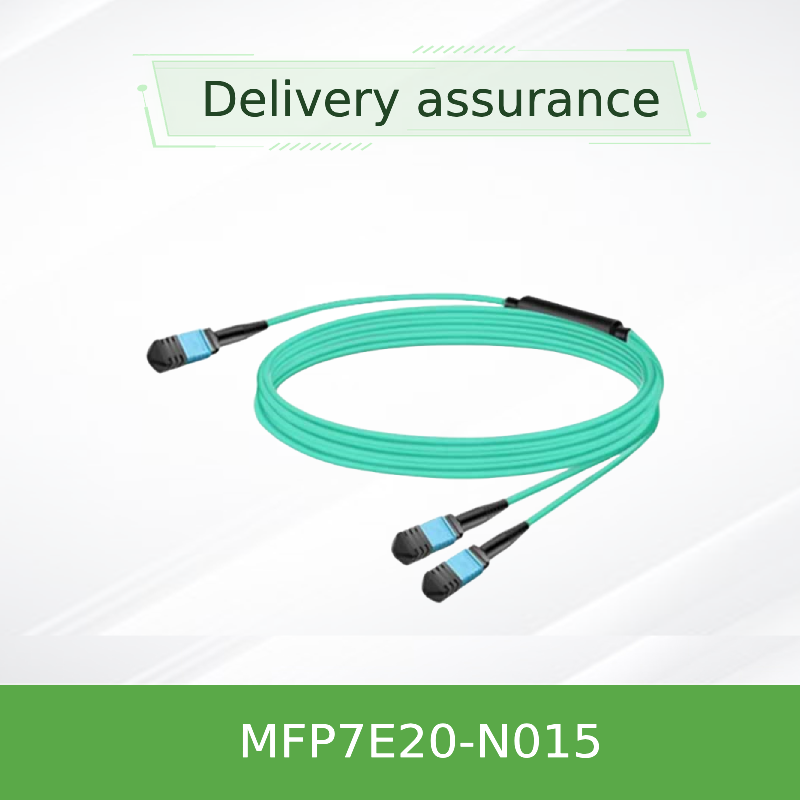

O NVIDIA MFP7E20-N015 é um cabo de fibra óptica multimodo de alto desempenho projetado para data centers de próxima geração. Este cabo de fibra passivo apresenta uma configuração de divisor de 4 canais para 2 canais duplos, permitindo conectividade flexível entre transceptores OSFP de 800G e endpoints OSFP/QSFP112 de 400G. Com um comprimento de 15 metros e classificação de fibra OM4, ele suporta transmissão de dados de alta velocidade de até 200G por via com perda e reflexão de sinal mínimas.

2. Características Principais

• Conectores polidos angulados MPO-12/APC para reflexão traseira reduzida
• Mapeamento de fibra crossover Tipo B para conectividade direta transceptor-a-transceptor
• Jaqueta de Baixa Emissão de Fumaça e Zero Halogênio (LSZH) para maior segurança
• Fibras multimodo de 50/125 µm otimizadas para aplicações de curto alcance
• Suporta protocolos InfiniBand NDR, Ethernet e NVLink
• Conforme Telcordia GR-1435 e IEC 61754-7

3. Tecnologia e Padrões

A série MFP7E20 utiliza conectores MPO-12/APC com polimento de 8 graus para minimizar a reflexão óptica traseira e manter a integridade do sinal. Ele está em conformidade com os padrões internacionais, incluindo IEC 61754-7, ANSI/TIA/EIA 604-5, e é testado sob os requisitos GR-1435. O cabo suporta os formatos OSFP e QSFP112, tornando-o um cabo de fibra óptica versátil para ambientes de alta densidade.

4. Princípio de Funcionamento

O cabo usa uma topologia crossover Tipo B, onde as vias de transmissão de uma extremidade são alinhadas com as vias de recebimento na extremidade oposta. Cada conector MPO-12 utiliza 8 fibras ativas (4 Tx, 4 Rx) e 4 membros de resistência inativos. A superfície de contato físico angular (APC) desvia a luz refletida para longe do transceptor, garantindo a transmissão de sinal limpa com perda de retorno ≥35 dB.

5. Aplicações

Ideal para conectar adaptadores NVIDIA ConnectX-7 e DPUs BlueField-3 a switches OSFP de 800G em:

• Clusters de computação de alto desempenho (HPC)
• Data centers em nuvem
• Infraestrutura de treinamento de IA
• Redes de área de armazenamento (SANs)

6. Especificações e Guia de Seleção

7. Vantagens

• Controle de reflexão superior em comparação com conectores UPC
• Jaqueta redonda flexível para roteamento mais fácil em racks
• Mecanismo de travamento push-pull para instalação e remoção rápidas
• Compatível com transceptores NVIDIA MMA4Z00 e MMA1Z00

8. Serviço e Suporte

Todos os cabos de fibra passivos vêm com garantia vitalícia. Oferecemos suporte técnico 24 horas por dia, 7 dias por semana, envio no mesmo dia para itens em estoque e rotulagem personalizada sob demanda. Nossa equipe fornece orientação de integração para implantações em larga escala.

9. Perguntas Frequentes

P: Posso usar este cabo com transceptores MPO-12/UPC?
R: Não. Os conectores APC e UPC não são compatíveis devido aos diferentes ângulos de polimento.

P: Qual é o alcance máximo?
R: Até 50 metros com fibra OM4, assumindo não mais que 4 junções de conector.

P: Este cabo de fibra é compatível com portas QSFP112?
R: Sim, via cassetes de breakout de fibra duplex MPO.

10. Precauções

• Sempre use ferramentas de limpeza óptica antes da inserção
• Não misture cabos retos e divisores no mesmo transceptor OSFP de porta dupla
• Evite raio de curvatura abaixo de 30 mm
• Armazene em condições secas entre -40°C e 85°C
