Cabos de fibra passiva MFP7E20-N010 Multimodo MPO-12/APC para 2x MPO-12/APC, 10m
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFP7E20-N010 |
| Documento: | MFP7E20-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo de produto: | MFP7E20-N010 | Tipo de cabo: | Cabo de fibra passiva multimodo |
|---|---|---|---|
| Comprimento: | 10 m | Tipo de fibra: | OM4, 50/125 µm |
| Conectores: | MPO-12/APC (feminino) | Perda de inserção: | ≤ 0,35 + 0,0004 × L dB |
| Destacar: | QSFP+ Mellanox AOC,56Gb/S Mellanox AOC,cabo do aoc dos 10m qsfp+ |
||
Descrição de produto

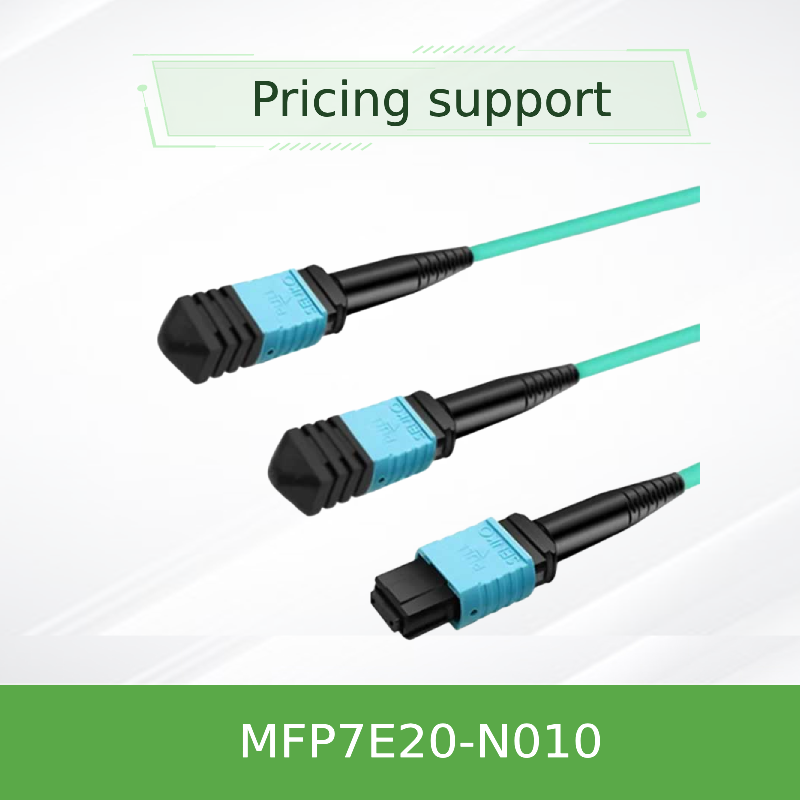

Cabo de fibra óptica passivo MPO-12/APC multimodo NVIDIA MFP7E20-N010-N010 para 2x MPO-12/APC, 10m
1. Visão Geral do Produto
O NVIDIA MFP7E20-N010 é um cabo de fibra óptica passivo de alto desempenho, multimodo, divisor de 4 canais para dois canais de 2 canais, projetado para interconexões de data center de última geração. Este cabo de fibra óptica apresenta conectores MPO-12/APC em ambas as extremidades, garantindo reflexão mínima e integridade de sinal superior. Ele foi projetado para suportar protocolos de transmissão de dados de alta velocidade, incluindo InfiniBand NDR, Ethernet e NVLink, tornando-o uma solução ideal para conectar sistemas de computação e armazenamento de alto desempenho.
2. Características Principais
- Jaqueta externa LSZH (Low Smoke Zero Halogen) redonda e flexível para fácil instalação e maior segurança
- Mecanismo de travamento push-pull para conexão/desconexão segura e rápida
- Conectores MPO-12/APC fêmea-fêmea com polimento angular de 8 graus para reduzir a reflexão óptica
- Fibras multimodo OM4 de 50/125 µm suportando alcances de até 50 metros
- Alinhamento de fibra crossover Tipo B para conexão direta transceptor-transceptor
- Em conformidade com os padrões Telcordia GR-1435 e IEC para confiabilidade e desempenho
3. Tecnologia e Padrões Essenciais
Este cabo de fibra óptica passivo utiliza conectores MPO-12/APC padrão da indústria em conformidade com IEC 61754-7 e ANSI/TIA/EIA 604-5. O polimento de contato físico angular (APC) garante perda de retorno ≥35 dB, fundamental para manter a qualidade do sinal em ambientes de alta velocidade. O cabo suporta protocolos InfiniBand NDR, 400GbE e NVLink, tornando-o versátil para uma variedade de aplicações de alto desempenho.
4. Princípio de Funcionamento
O cabo usa um esquema de fiação crossover Tipo B, onde as faixas de transmissão de uma extremidade são roteadas para as faixas de recebimento na extremidade oposta. A interface do conector MPO-12/APC com transceptores compatíveis com precisão, usando pinos e orifícios de alinhamento para posicionamento preciso da fibra. As 8 fibras ativas facilitam a comunicação bidirecional, enquanto 4 fibras adicionais servem como elementos de resistência.
5. Aplicações Típicas
- Conectando transceptores OSFP DR8 Twin-Port em switches NVIDIA a adaptadores ConnectX-7 ou DPUs BlueField-3
- Links ópticos de curto alcance em data centers de alto desempenho e clusters HPC
6. Especificações e Guia de Seleção
| Parâmetro | Valor |
|---|---|
| Modelo do Produto | MFP7E20-N010 |
| Tipo de Cabo | Cabo de Fibra Óptica Passivo Multimodo |
| Comprimento | 10 m |
| Tipo de Fibra | OM4, 50/125 µm |
| Conectores | MPO-12/APC (Fêmea) |
| Perda de Inserção | ≤ 0,35 + 0,0004×L dB |
| Perda de Retorno | ≥ 35 dB |
| Cor da Jaqueta | Aqua |
| Temperatura de Operação | 0°C a 70°C |
7. Vantagens e Pontos de Venda
- Desempenho óptico superior com baixa perda de inserção e alta perda de retorno
- Projetado para compatibilidade com transceptores e sistemas de alta velocidade da NVIDIA
- Construção robusta com jaqueta LSZH para segurança em ambientes de missão crítica
- Pré-terminado e testado em fábrica para confiabilidade imediata
8. Serviço e Suporte
Oferecemos consultoria ao cliente e suporte técnico 24 horas por dia, 7 dias por semana. Todos os produtos são fornecidos com garantia e são testados antes do envio. Descontos para pedidos em grandes quantidades e opções de comprimento personalizado estão disponíveis.
9. Perguntas Frequentes
P: Este cabo pode ser usado com transceptores QSFP112?
R: Sim, as extremidades do divisor são compatíveis com transceptores OSFP e QSFP112.
P: Qual é o comprimento máximo suportado?
R: O cabo suporta até 50 metros com fibra multimodo OM4.
P: Este é um cabo crossover ou direto?
R: É um cabo de fibra óptica passivo crossover Tipo B.
10. Manuseio e Precauções
- Sempre use limpadores de conectores ópticos antes de acoplar
- Não remova as tampas de poeira até que esteja pronto para instalar
- Evite dobrar abaixo do raio mínimo de 30 mm
- Não misture conectores MPO-12/APC com MPO-12/UPC
